Módulo inalámbrico Serial UART RS02A1-B Chip BLE5.0 RSBRS02ABRI

  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI
  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI
  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI
  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI
  • RS02A1-B Chip BLE5.0 Serial UART Module RSBRS02ABRI

Módulo inalámbrico Serial UART RS02A1-B Chip BLE5.0 RSBRS02ABRI

RSBRS02ABRI tiene como objetivo aplicaciones rentables y de alto rendimiento. Es un módulo Bluetooth v5.0 de bajo consumo que admite una velocidad de datos de 2 Mbps. Los periféricos especiales del 7816 T-0 y los infrarrojos permiten que el módulo se aplique en control remoto y tarjeta IC de contacto. Comience el desarrollo de su producto con el módulo UART serie RSBRS02ABRI BLE5.0.

  • P/N:

    RSBRS02ABRI

  • SoC:

    RS02A1-B

  • Procesador:

    ARM Cortex-M0+ @ 48 MHz

  • Protocolos:

    Bluetooth 5.0 low energy

  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz

  • Paquete (mm):

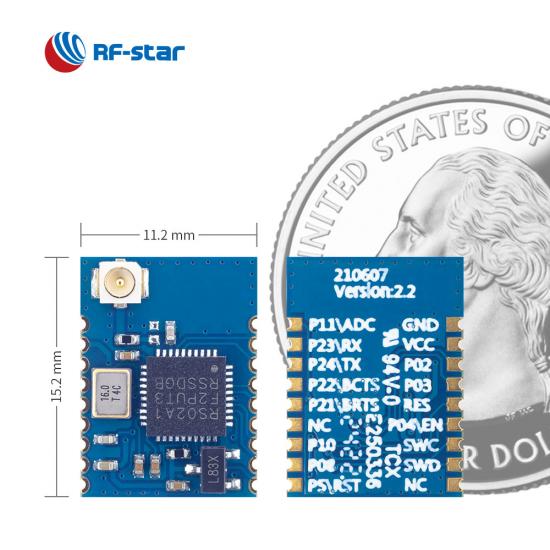

    15.2 × 11.2 × 2.3, half-hole, 1.27 pitch, 18-pin

  • Características:

    7816 T-0, infra-red, 2 Mbps data rate

  • GPIO:

    11

  • Max. Poder TX:

    +5 dBm

  • Rango de transmisión:

    120 m
Consulta ahora

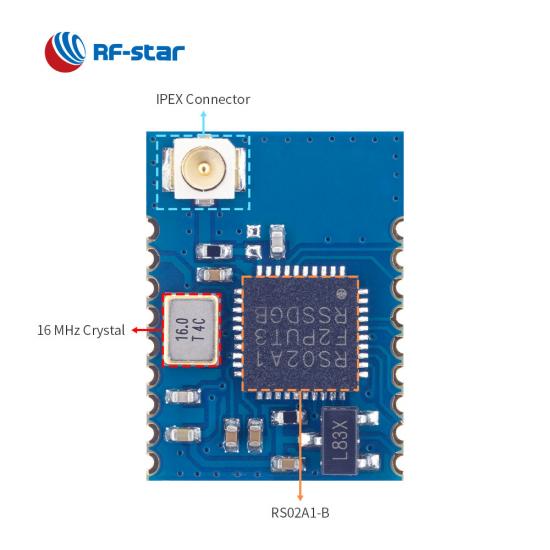

RSBRS02ABRI es un módulo Bluetooth de bajo consumo monomodo , basado en un SoC RF-star RS02A1-B . Este módulo tiene las características de tamaño compacto, buena reducción de ruido, mejor sensibilidad, distancia de transmisión robusta, alta confiabilidad y menor costo. Integra un cristal de 16 MHz, un filtro de adaptación de RF, un filtro de potencia y un conector IPEX para más opciones de antena. Se puede preprogramar con el protocolo de transmisión transparente BLE5.0 , lo que hace que este módulo UART serie permita llegar a más aplicaciones, como dispositivos médicos, controladores de juegos y dispositivos de iluminación inteligentes.


Módulo RS02A1-B Chip BLE5.0 RSBRS02ABRI


- Transmisión transparente  (puente)  y protocolo de accionamiento directo -

·  Esclavo _

·  Máx . Velocidad de transmisión transparente: hasta 45,6 kB/s

·  Velocidad de datos : 1 Mbps, 2 Mbps

· Características : OTA

· UUID de servicio personalizado

·  Maridaje _


RSBRS02ABRI admite transmisión transparente (puente) y protocolo de control directo

- Pantalla del producto -

SoC inalámbrico:


  • Procesador ARM® Cortex®-M0+, 48 MHz
  • Potencia TX: -20 dBm a +5 dBm
  • Sensibilidad: -94 dBm a 1 Mbps
  • Memoria
    • -256 kB de destello
    • -32 kB de memoria RAM
  • Velocidad de datos: 1 Mbps, 2 Mbps


Protocolos admitidos:


  • Bluetooth 5.0 de bajo consumo
  • Bluetooth 4.2 de bajo consumo


Consumo actual:


  • 5,49 μA en modo de suspensión
  • 132,08 μA a un ciclo de transmisión de 200 ms (deshabilitar el pull-up interno EN)
  • 81,07 μA a un ciclo de conexión de 100 ms (deshabilitar el pull-up interno EN)

Rango de operación:


  • Rango de tensión de alimentación 2,3 V ~ 3,6 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C


Periféricos ricos:


  • 11 GPIO.
  • 2 UART con CTS/RTS
  • SPI con maestro/esclavo configurable
  • I2C con maestro/esclavo configurable
  • Interfaz maestra 7816 T-0
  • Interfaz de teclado
  • Generador de infrarrojos
  • PWM
  • ADC de 9 bits
  • DMA


Certificados:


  • RoHS


Módulos BLE de la serie doméstica basados ​​en IC
Número de pieza RSBRS02ABR-01 RSBRS02ABRI RSB RS02ABR RSBRS02AI R SBRS02AA
Foto RSBRS02ABR-01 RSBRS02ABRI RSBRS02ABRI RSBRS02AI RSBRS02AA
CI RS02A1-B RS02A1-B RS02A1-B RS02A1-A RS02A1-A
Centro ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz
Antena tarjeta de circuito impreso IPEX tarjeta de circuito impreso IPEX tarjeta de circuito impreso
RAM 36 KB + 4 KB 36 KB + 4 KB 36 KB + 4 KB 32 KB 32 KB
Destello 256KB 256KB 256KB 256KB 256KB
Protocolos BLE5.0, BLE 2M FÍSICA BLE5.0, BLE 2M FÍSICA BLE5.0, BLE 2M FÍSICA BLE5.0, BLE 2M FÍSICA BLE5.0, BLE 2M FÍSICA
Fuente de alimentación 2,3 V ~ 3,6 V, recomendado a 3,3 V 2,3 V ~ 3,6 V, recomendado a 3,3 V 2,3 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +5dBm +5dBm +5dBm +7 dBm +7 dBm
Sensibilidad de recepción -94 dBm a 1 Mbit/s BLE -94 dBm a 1 Mbit/s BLE -94 dBm a 1 Mbit/s BLE -95 dBm a 1 Mbit/s BLE -95 dBm a 1 Mbit/s BLE
GPIO 11 11 11 13 13
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 110 metros 140 m (antena PCB externa) 110 metros 160 m (antena PCB externa) 120 metros
Dimensión (mm) 15,2 x 11,2 x 2,0 15,2 x 11,2 x 2,3 15,2 x 11,2 x 1,8 15,2 x 11,2 x 2,1 15,2 x 11,2 x 1,7
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA √ √ √ √ √
Malla × × × × ×
De largo alcance × × × × ×
Física de 2 Mbps √ √ √ √ √
AoA/AoD × × × × ×
Protocolo UART Esclavo Esclavo Esclavo Amo-esclavo simultáneamente Amo-esclavo simultáneamente
Funciones Pequeña dimensión, alta velocidad de transmisión transparente Factible para antena externa, Soporte OTA, Tamaño compacto Pequeña dimensión, alta velocidad de transmisión transparente Factible para antena externa, Soporte OTA, Tamaño compacto Admite modo de accionamiento directo, fácil de usar
