Nuevo módulo Nordic nRF52840 BLE 5.0 desarrollado Sep 02, 2018
Visión general

Estas Módulos bluetooth están Módulos BLE RF . Con ventajas de bajo consumo de energía, diseño compacto, larga distancia de transmisión y fuerte capacidad antiinterferente , los módulos integrados con IFA de alto rendimiento, se pueden utilizar ampliamente en comunicación de red de área local de baja potencia.

RF-BM-ND05 construido sobre chip Nórdico52840 . El módulo se puede utilizar para desarrollar productos electrónicos de consumo y periféricos telefónicos sobre BLE 5.0. Proporciona una rápida Solución BLE para la comunicación entre los productos del cliente y los dispositivos móviles.

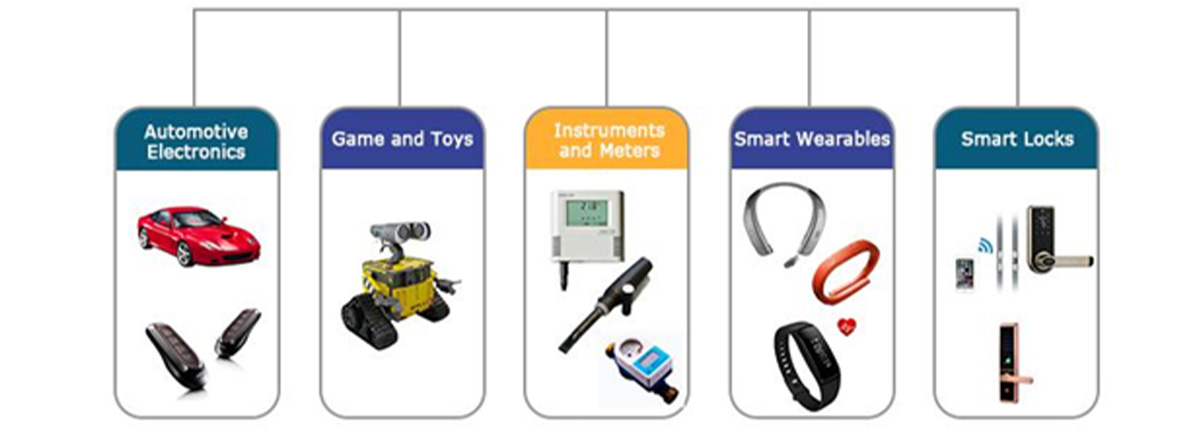

SOLICITUD


Parámetros del módulo

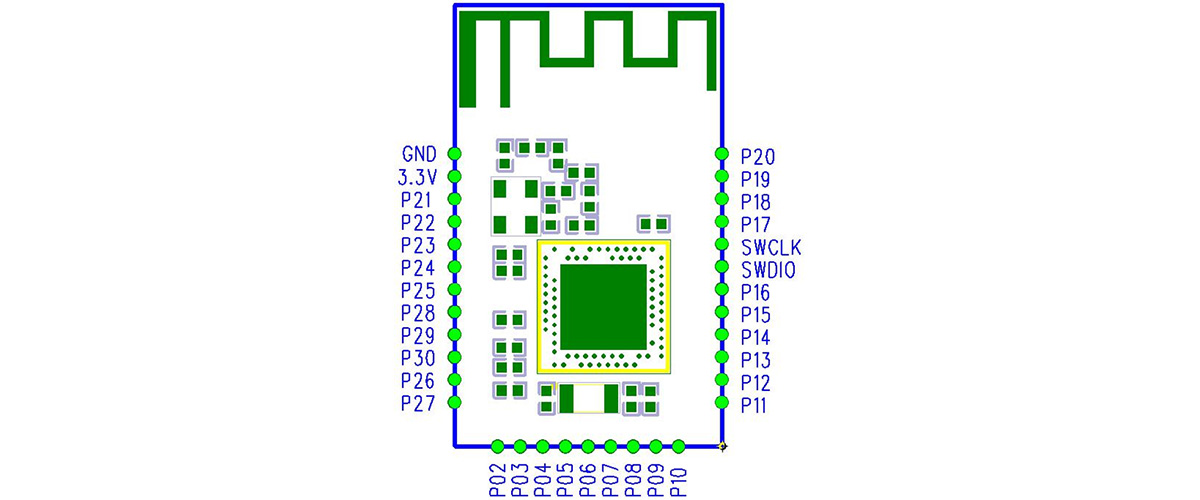

Asignación de pines

Figura 1 Asignación de pines


Alfiler

Nombre

Definición

Observaciones

Pin1

GND

Suelo

Suelo

Pin2

VCC

Entrada positiva

Fuente de alimentación: 3,3 V

Pin3

P21

E / S

Pin4

P22

E / S

Pin5

P23

E / S

Pin6

P24

E / S

Pin7

P25

E / S

Pin8

P28

E / S

Pin9

P29

E / S

Alfiler10

P30

E / S

Alfiler11

P26

E / S

Alfiler 12

P27

E / S

Alfiler 13

P02

E / S

Alfiler 14

P03

E / S

Alfiler15

P04

E / S

Alfiler 16

P05

E / S

Alfiler17

P06

E / S

Alfiler18

P07

E / S

Alfiler19

P08

E / S

Alfiler20

P09

E / S

Alfiler21

P10

E / S

Alfiler22

P11

E / S

Alfiler23

P12

E / S

Alfiler24

P13

E / S

Alfiler25

P14

E / S

Alfiler26

P15

E / S

Alfiler27

P16

E / S

Alfiler28

SWDIO

Alfiler29

SWCLK

Alfiler30

P17

E / S

Alfiler31

P18

E / S

Alfiler32

P19

E / S

Alfiler33

P20

E / S

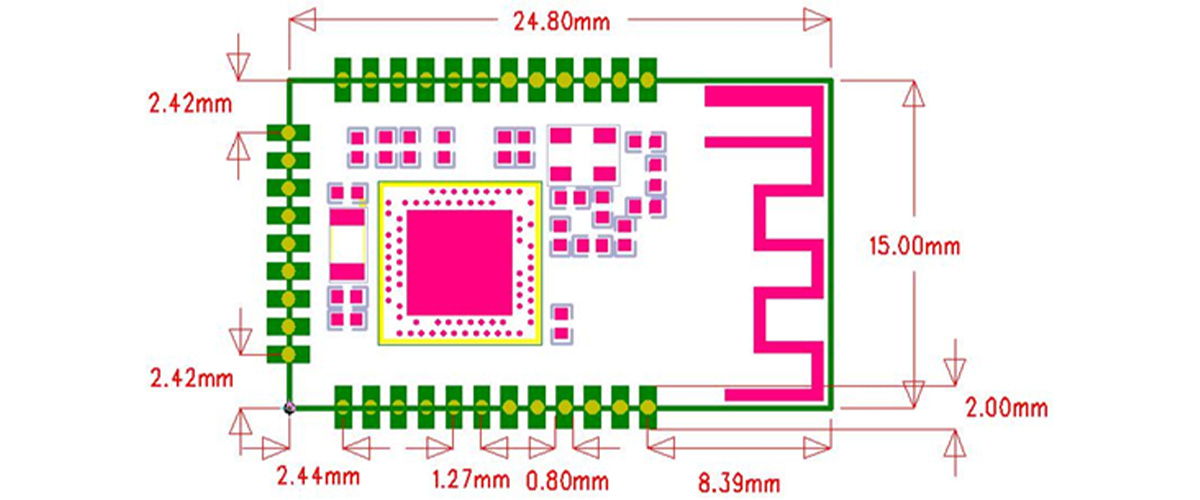

Tamaño del paquete

El grosor del módulo es de 2,3 ± 0,1 mm

Figura 2 Tamaño del paquete


Propuestas de diseño

La antena serpentina en PCB es radiación electromagnética de espacio libre. El lugar y el rango de distribución son claves para mejorar la velocidad de datos y el rango de transmisión.

Por lo tanto, a continuación se muestran las propuestas de diseño para antena y ruta:

1. Coloque la antena en el borde (esquina) de la placa posterior de la PCB.

2. Asegúrese de que no haya señal ni lámina de cobre en cada capa.

3. Ahuecar la parte del panel amarillo (figura 3) para reducir la interferencia del S11.


figura 3


Condiciones de funcionamiento recomendadas
Notas:

(1) La temperatura de funcionamiento se limita al cambio de frecuencia del cristal.

(2) Para garantizar el rendimiento de RF, la onda ondulada de la fuente debe ser inferior a 300 mV.


Identificación

Condición de prueba

Min

Typ

Max

Unidad

Fuente & IO

Modo batería

1,6

3.3

5.5

V

Temperatura de funcionamiento

/

-20

25

70

Péndulo caliente ambiental

-20

20

℃ / Min


Condiciones de reflujo
1. Modo de calefacción: convección convencional o convección IR ;

2. Tiempos permitidos para refluir: 2 veces, para el reflujo siguiente (condiciones) (figura 4) ;

3. Curva de temperatura: el reflujo debe estar de acuerdo con la curva de temperatura que se muestra a continuación (figura 4) ;

4. Máximo : 245
Figura 4 Curva de temperatura de resistencia al calor de las piezas para soldadura (punto de soldadura)

Descarga electrostática

El módulo se dañará por la descarga de estática, la estrella de RF sugiere que todos los módulos deben seguir las 3 precauciones siguientes:

1. De acuerdo con las medidas antiestáticas, las manos desnudas no pueden tocar los módulos.

2. Los módulos deben colocarse en áreas antiestáticas.

3. Tenga en cuenta los circuitos antiestáticos (al introducir HV o VHF) en el diseño del producto. La estática puede resultar en la degradación del rendimiento del módulo, incluso provocando la falla.
