Módulo BLE 5.0 SoC RS02A1-A RSBRS02AI de larga distancia y baja potencia

  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A

Módulo BLE 5.0 SoC RS02A1-A RSBRS02AI de larga distancia y baja potencia

RSBRS02AI es un módulo Bluetooth de baja energía desarrollado para aplicaciones rentables, de alto rendimiento y con mayores requisitos de antena. Este módulo admite 7816 T-0 y periféricos infrarrojos. Comience el desarrollo de su producto con el módulo RSBRS02AI BLE5.0.

  • P/N:

    RSBRS02AI

  • SoC:

    RS02A1-A

  • Procesador:

    ARM Cortex-M0+ @ 48 MHz

  • Protocolos:

    Bluetooth 5.0 low energy

  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz

  • Paquete (mm):

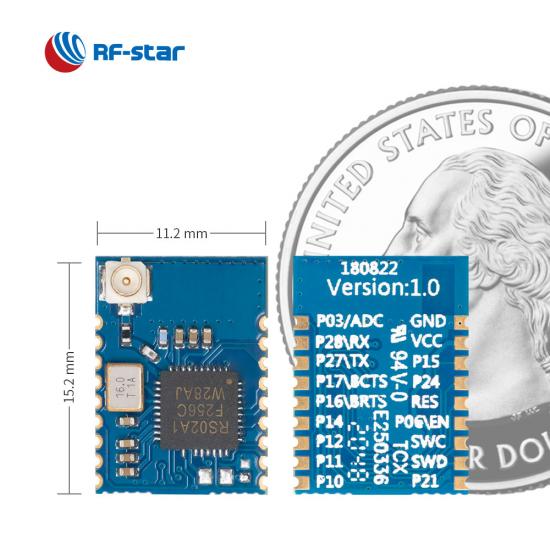

    15.2 × 11.2 × 1.5, half-hole, 1.27 pitch, 18-pin

  • Características:

    7816 T-0, infra-red, 2 Mbps data rate

  • GPIO:

    13

  • Max. Poder TX:

    +7 dBm

  • Rango de transmisión:

    150 m
Consulta ahora

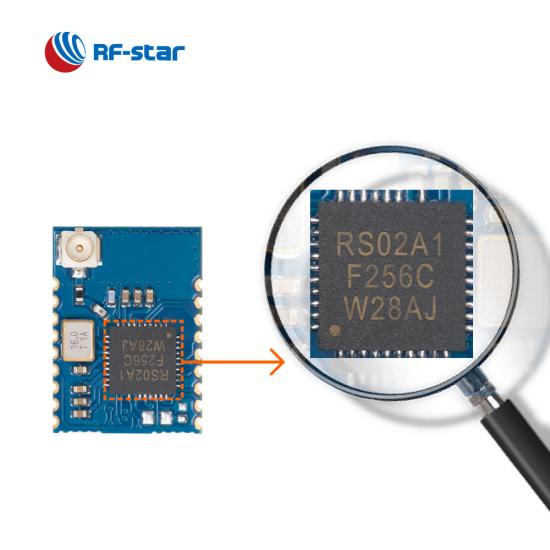

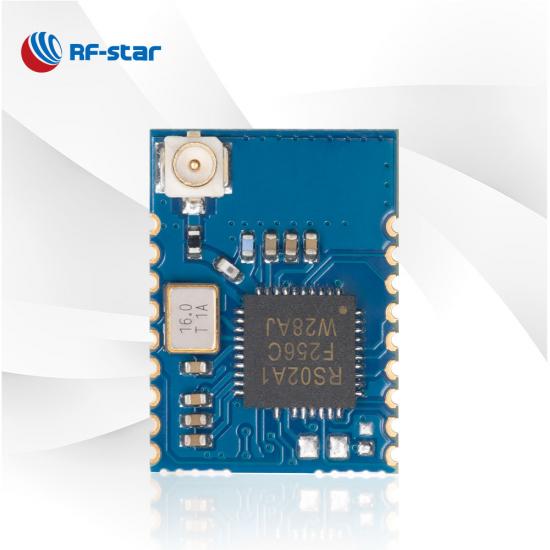

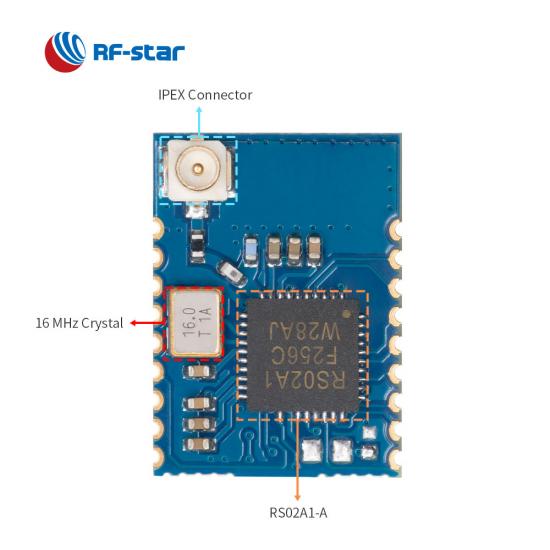

RSBRS02AI es un módulo Bluetooth LE 5.0 monomodo basado en un SoC RF-star RS02A1-A . Presenta un tamaño compacto, buena reducción de ruido, mejor sensibilidad, distancia de transmisión robusta, alta confiabilidad y costos más bajos. El módulo integra un cristal de 16 MHz, un filtro de adaptación de RF, un filtro de potencia y un conector IPEX para más opciones de antena. Los numerosos periféricos e interfaces digitales del RSBRS02AI , como SPI, ADC, PWM, infrarrojos, 7816 T-0, I²C e I²S, lo hacen aplicable en muchas aplicaciones. RSBRS02AI es compatible pin a pin con RSBRS02AA .


Módulo BLE 5.0 SoC RS02A1-A

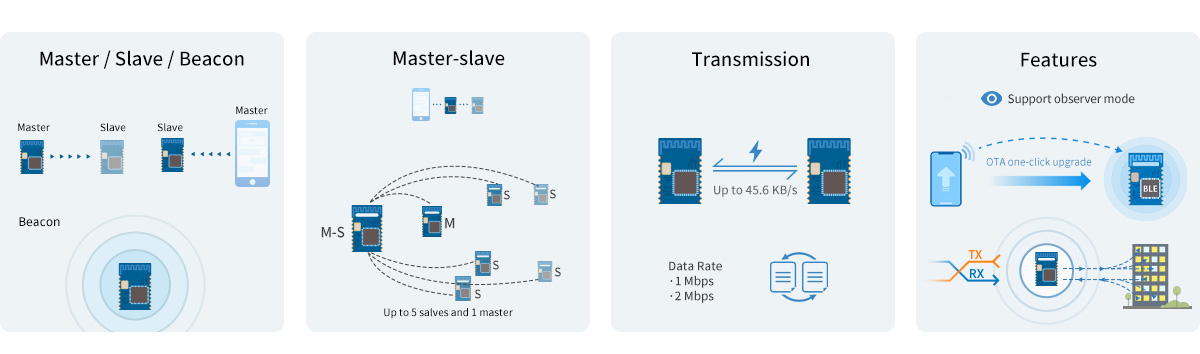

-  Protocolo de transmisión transparente  (puente)  y protocolo de control directo -

· Varios roles: amo, esclavo, amo-esclavo, Beacon

· Función multiconexión: Hasta 5 ungüentos y 1 maestro

· Máx. Velocidad de transmisión transparente: hasta 45,6 kB/s

· Velocidad de datos: 1 Mbps, 2 Mbps

· Características: OTA, Observador

· UUID de servicio personalizado

· Maridaje

RSBRS02AI admite funciones de maestro, esclavo, maestro-esclavo y baliza

SoC inalámbrico:


  • Procesador ARM® Cortex®-M0+, 48 MHz
  • Potencia TX: -20 dBm a +5 dBm
  • Sensibilidad: -95 dBm a 1 Mbps
  • Memoria
    • -256 kB de destello
    • -32 kB de memoria RAM
  • Velocidad de datos: 1 Mbps, 2 Mbps


Protocolos admitidos:


  • Bluetooth 5.0 de bajo consumo
  • Bluetooth 4.2 de bajo consumo


Consumo actual:


  • 6,94 μA en modo de suspensión
  • 64,0 μA a un ciclo de transmisión de 200 ms (habilitar pull-up interno EN)
  • 95,83 μA a un ciclo de conexión de 100 ms (habilitar pull-up interno EN)

Rango de operación:


  • Rango de tensión de alimentación 1,8 V ~ 3,6 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C


Periféricos ricos:


  • 13 GPIO.
  • 2 UART con control de flujo de hardware
  • 2 SPI con configuración maestro/esclavo
  • 2 I²C con configuración maestro/esclavo
  • I²S
  • Interfaz maestra 7816 T-0
  • Interfaz de teclado
  • Generador de infrarrojos
  • PWM
  • ADC de 10 bits
  • Sensor de temperatura
  • DMA




Módulos BLE de la serie doméstica basados ​​en IC
Número de pieza RSBRS02ABR-01 RSBRS02ABRI RSB RS02ABR RSBRS02AI R SBRS02AA
Foto RSBRS02ABR-01 RSBRS02ABRI RSBRS02ABRI RSBRS02AI RSBRS02AA
CI RS02A1-B RS02A1-B RS02A1-B RS02A1-A RS02A1-A
Centro ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz
Antena tarjeta de circuito impreso IPEX tarjeta de circuito impreso IPEX tarjeta de circuito impreso
RAM 36 KB + 4 KB 36 KB + 4 KB 36 KB + 4 KB 32 KB 32 KB
Destello 256KB 256KB 256KB 256KB 256KB
Protocolos BLE5.0, BLE 2M FÍSICA BLE5.0, BLE 2M FÍSICA BLE5.0, BLE 2M FÍSICA BLE5.0, BLE 2M FÍSICA BLE5.0, BLE 2M FÍSICA
Fuente de alimentación 2,3 V ~ 3,6 V, recomendado a 3,3 V 2,3 V ~ 3,6 V, recomendado a 3,3 V 2,3 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +5dBm +5dBm +5dBm +7 dBm +7 dBm
Sensibilidad de recepción -94 dBm a 1 Mbit/s BLE -94 dBm a 1 Mbit/s BLE -94 dBm a 1 Mbit/s BLE -95 dBm a 1 Mbit/s BLE -95 dBm a 1 Mbit/s BLE
GPIO 11 11 11 13 13
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 110 metros 140 m (antena PCB externa) 110 metros 160 m (antena PCB externa) 120 metros
Dimensión (mm) 15,2 x 11,2 x 2,0 15,2 x 11,2 x 2,3 15,2 x 11,2 x 1,8 15,2 x 11,2 x 2,1 15,2 x 11,2 x 1,7
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA √ √ √ √ √
Malla × × × × ×
De largo alcance × × × × ×
Física de 2 Mbps √ √ √ √ √
AoA/AoD × × × × ×
Protocolo UART Esclavo Esclavo Esclavo Amo-esclavo simultáneamente Amo-esclavo simultáneamente
Funciones Pequeña dimensión, alta velocidad de transmisión transparente Factible para antena externa, Soporte OTA, Tamaño compacto Pequeña dimensión, alta velocidad de transmisión transparente Factible para antena externa, Soporte OTA, Tamaño compacto Admite modo de accionamiento directo, fácil de usar
