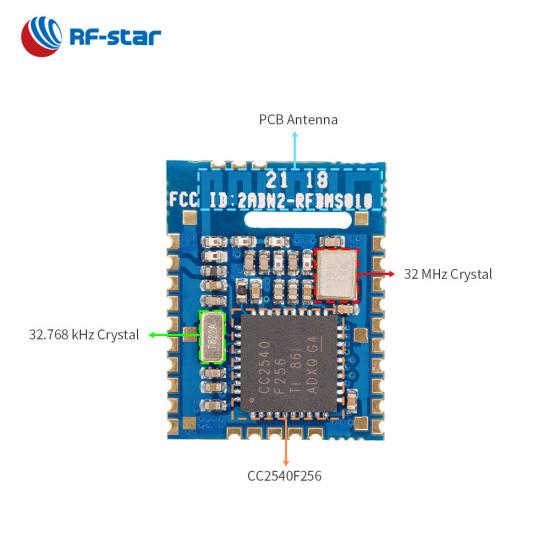

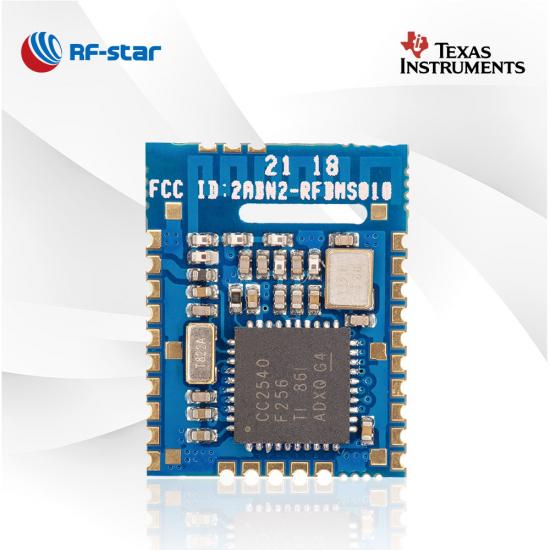

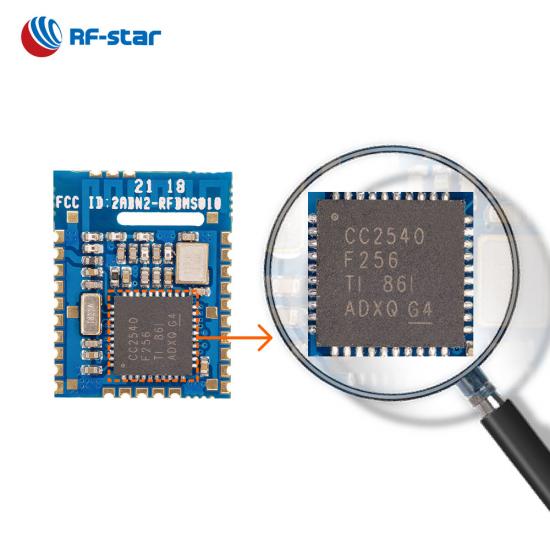

RF-BM-S01 es un módulo BLE4.2 basado en TI CC2540 SoC. El módulo Bluetooth 4.2 de baja energía de primera generación se basa en un núcleo 8051 e integra un cristal de 32 MHz, un cristal de 32,768 kHz, un balun LC y una antena PCB F invertida de alto rendimiento. Este módulo es la mejor opción para la aplicación de dongle USB , que facilita el establecimiento de una conexión entre un dispositivo BLE y el teléfono inteligente. Este módulo CC2540 se puede preprogramar con el protocolo maestro o esclavo BLE. Además del modo de transmisión transparente, el protocolo BLE también admite el modo de transmisión directa.
Periférico rico
El módulo TI CC2540 BLE 4.2 tiene numerosos periféricos e interfaces digitales como ADC, IR, USB, UART, DMA.
Antena PCB de alto rendimiento
El RF-BM-S01 con una antena PCB de línea meandro incorporada puede ofrecer un mejor rendimiento de RF y reducir los costos de su proyecto.
Buena compatibilidad
Gracias a la serie SoC TI CC254X (CC2540 y CC2541), el módulo RF-BM-S01 Bluetooth 4.2 es compatible en paquete, pines y periféricos entre sí.

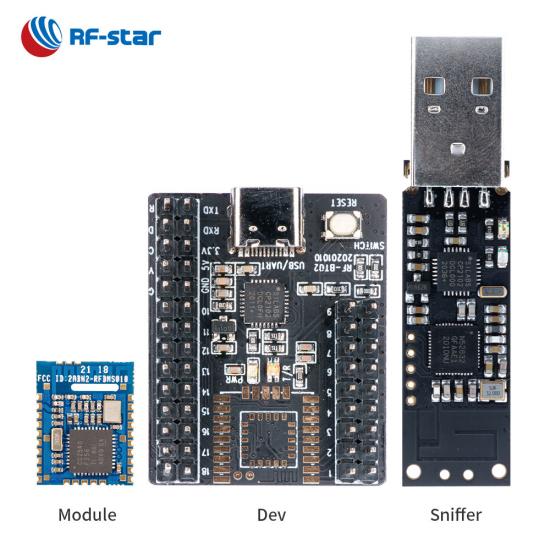

Tablero de pruebas fácil de usar Pinboar
Los módulos de la serie CC2540 están equipados con un tablero de pruebas BLE fácil de usar para que los desarrolladores realicen algunas pruebas.
- Protocolo de transmisión transparente (puente) -
- Protocolo impulsado directamente -
· Roles del módulo: esclavo, maestro
· Parámetros ajustables: velocidad en baudios, intervalo de conexión, intervalo de transmisión, potencia TX…
Recurso de referencia:
Tablero de pruebas para módulo serie TI (CC2540 CC2541 CC2640)
