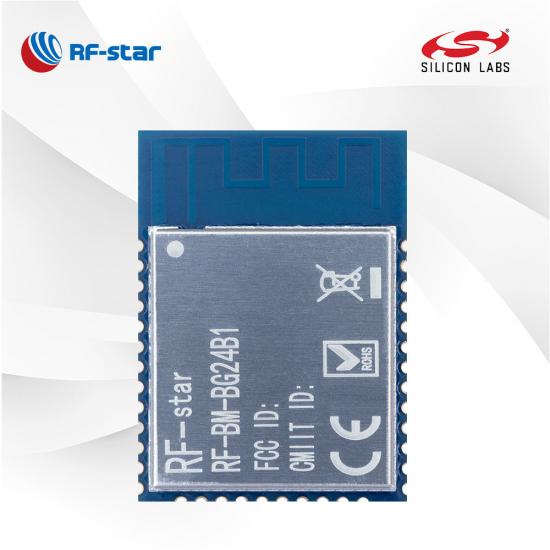

Módulo RF-BM-BG24B1 BLE5.3 EFR32BG24

El módulo RF-BM- BG2 4 B1 BLE está diseñado en SiliconLabs EFR32BG24 para la aplicación Mesh con un requisito de rango de transmisión más largo. Tiene un consumo de energía ultra bajo y un alto rendimiento. Pruebe RF-BM-BG24B1 como su parte de conectividad inalámbrica, lo que simplificará su proceso de desarrollo.

  • P/N:

    RF-BM-BG24B1
  • SoC:

    EFR32BG24A010F1024IM48-B
  • Procesador:

    32-bit 76.8 MHz ARM® Cortex®-M33
  • Protocolos:

    Bluetooth 5.3 low energy, Bluetooth Mesh, 2.4 GHz proprietary, Bluetooth Direction Finding
  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz

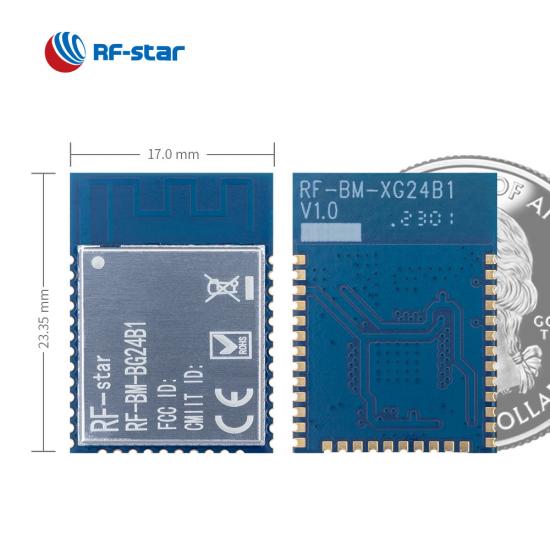

  • Paquete (mm):

    23.35 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin
  • Características:

    Bluetooth Mesh network, AoA/AoD
  • GPIO:

    30
  • Max. Poder TX:

    10 dBm
  • Rango de transmisión:

    230 m

R F-BM-BG24B1 es un módulo de conectividad inalámbrica IoT sobre Bluetooth 5.3 Low energy y Bluetooth Mesh. Integró el potente MCU ARM Cortex-M33, dos cristales, abundantes recursos de memoria, el circuito de adaptación de antena y la antena PCB de estructura de serpiente de alto rendimiento. El diseño compacto con 30 GPIO hace que el módulo sea popular en productos médicos portátiles y domésticos inteligentes, robustos, inteligentes y de bajo consumo de energía. Puede  usarlo para el desarrollo de redes Mesh. Los ricos recursos y periféricos pueden lograr las aplicaciones de red complejas.

- Aplicaciones -

· Pasarela y Hubs

·  S ensores

·  Cambiar brujas

·  Cerraduras de puertas

· Enchufes inteligentes

· Bombillas led




SoC inalámbrico :


  • 32 bits 76,8 MHz ARM®  Cortex® -M33
  • Potencia de transmisión: +10 dBm
  • Sensibilidad:
    • -105,7 dBm de sensibilidad a 125 kbps GFSK

    • -97,6 dBm de sensibilidad a 1 Mbps GFSK

    • -94,8 dBm de sensibilidad a 2 Mbps GFSK

  • Memoria
    • Flash de 1024 KB
    • RAM de 108 kB
  • Velocidad de datos: 1 Mbps, 2 Mbps, 125 kbps



Formato de modulación compatible


  • 2(G)FSK con modelado totalmente configurable
  • OQPSK DSSS
  • (G)MSK



Soporte de protocolo


  • Bluetooth de bajo consumo (Bluetooth 5.3)
  • Radiogoniometría utilizando el ángulo de llegada (AoA) y el ángulo de salida (AoD)
  • Malla Bluetooth
  • 2,4 GHz patentado




Consumo actual:


  • 1,3 μA en modo de suspensión profunda EM2

  • Corriente RX de 4,4 mA (1 Mbps GFSK)

  • Corriente TX de 5 mA a potencia de salida de 0 dBm

  •  Corriente TX de 19,1 mA a potencia de salida de 10 dBm




Rango de operación:


  • Rango de tensión de alimentación 2,2 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C
  • Rango de temperatura de almacenamiento: -40 °C ~ +125 °C




Periféricos ricos:


  • 30 GPIO
  • CID
  • ACMP
  • VDC
  • LDMA
  • PCNT
  • UART/ISO7816/IrDA

  • I2S
  • SPI
  • SALI
  • I2C
  • RTC
  • Perro guardián
