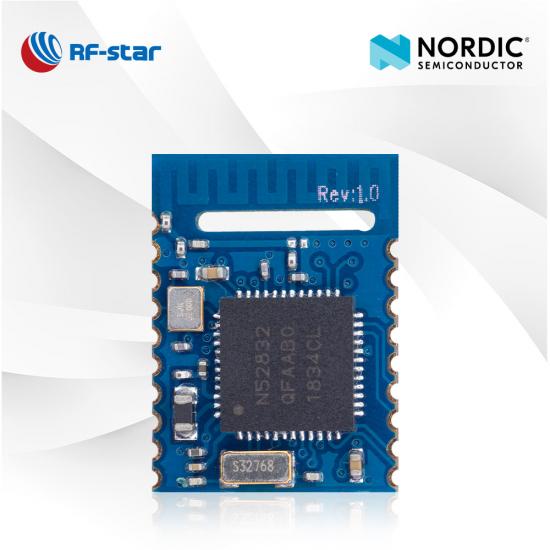

Módulo BLE 5.0 de tamaño robusto basado en Nordic BLE SoC nRF52832 RF-BM-ND08

RF-BM-ND08 es un módulo BLE 5.0 diseñado para los requisitos de tamaño robusto, alta confiabilidad y alto rendimiento de los productos IoT alimentados por baterías. Satisface las necesidades de una amplia gama de aplicaciones. Comience su diseño con el módulo BLE RF-BM-ND08 nRF52832.

  • P/N:

    RF-BM-ND08
  • SoC:

    nRF52832
  • Procesador:

    32-bit ARM® Cortex®-M4 64 MHz
  • Protocolos:

    Bluetooth 5.0 low energy, Bluetooth Mesh
  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz
  • Paquete (mm):

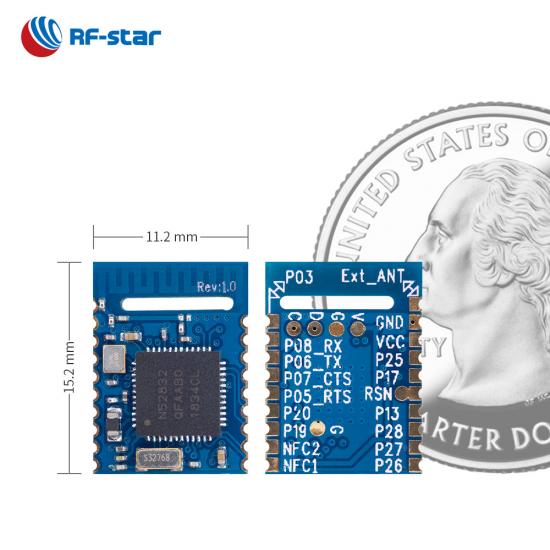

    15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 19-pin
  • Características:

    NFC, ANT, 2.4 GHz proprietary
  • GPIO:

    16
  • Max. Poder TX:

    +4 dBm
  • Rango de transmisión:

    80 m

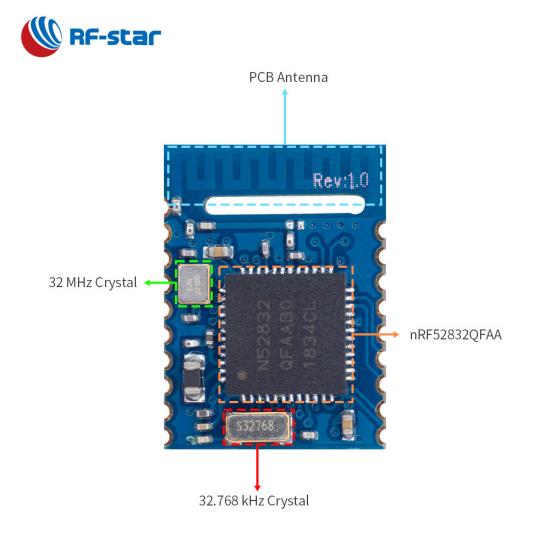

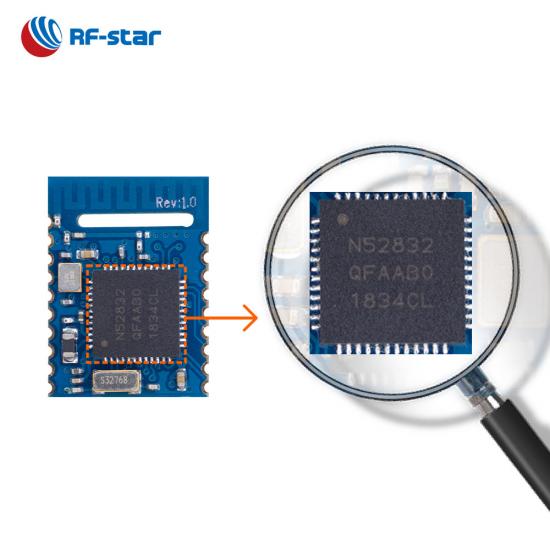

RF-BM-ND08 es un módulo RF basado en Nordic BLE SoC nRF52832 con un procesador ARM® Cortex®-M4 de 32 bits. Integra un cristal de 32,768 kHz y 32 MHz, un filtro LC, una adaptación de antena y una antena PCB F invertida de línea meandro. Es compatible con BLE stack v5.0, incluida la función de alta velocidad de 2 Mbps, y se puede preprogramar con protocolos de comunicación de interfaz serie, como NFC, ANT y 2,4 GHz propietarios. También es compatible con Bluetooth Mesh que se puede ejecutar simultáneamente con Bluetooth LE. El periférico NFC-A habilita el módulo utilizado en soluciones de pago y emparejamiento simplificadas. Los numerosos periféricos e interfaces digitales del RF-BM-ND08, como ADC, PDM, PWM, I2C e I2S, lo hacen aplicable en muchas aplicaciones. Presenta bajo consumo de energía, tamaño pequeño , distancia de conexión robusta y confiabilidad rígida. El paquete de varilla de sello con paso de 1,27 mm permite un fácil montaje y un diseño de PCB rentable.


Módulo BLE 5.0 nRF52832 RF-BM-ND08

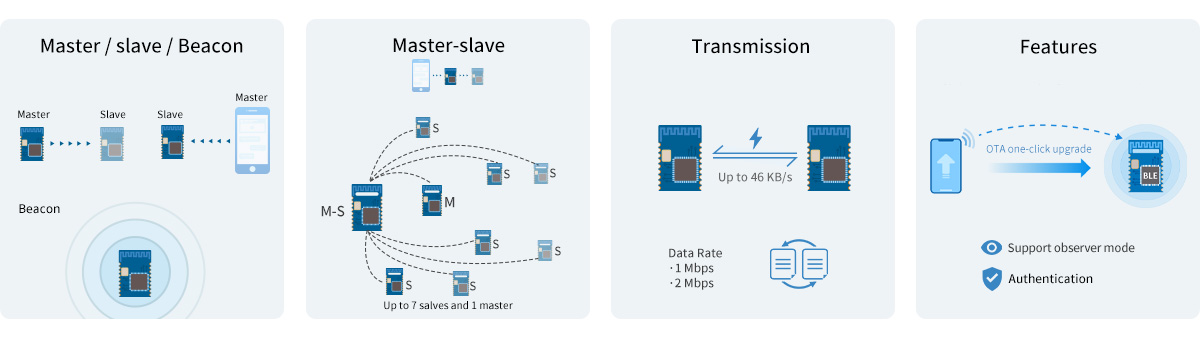

- Protocolo de transmisión transparente  (puente) -

· Varios roles:  amo, esclavo, amo-esclavo, Beacon

· Función multiconexión:  Hasta 7 ungüentos y 1 maestro

· Máx. Velocidad de transmisión transparente:  hasta 46 kB/s

· Velocidad de datos:  1 Mbps, 2 Mbps

· Características:  O TA, observador, autenticación


nRF52832 módulo BLE 5.0 protocolo de transmisión RF-BM-ND08

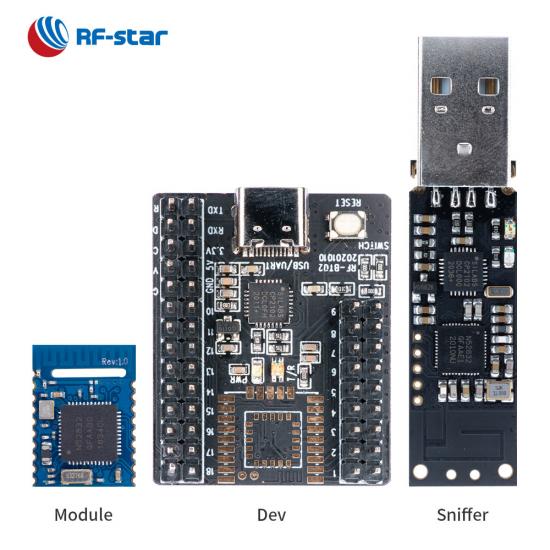

- Pantalla del producto -



Recursos Relacionados:

Comparación entre nRF52833 y nRF52832 de largo alcance

Introducción del  rastreador Bluetooth LE NRF52832

SoC inalámbrico:

  • Procesador ARM® Cortex®-M4 de 32 bits con FPU, 64 MHz
  • Potencia TX: -20 dBm a +4 dBm
  • Sensibilidad en modo BLE: -96 dBm
  • Memoria
    • -512 KB de memoria flash
    • -64 KB de RAM
  • Velocidad de datos: 1 Mbps, 2 Mbps

Protocolos admitidos:

  • Bluetooth 5.0 de bajo consumo
  • Malla Bluetooth
  • NFC
  • HORMIGA
  • Propietario de 2,4 GHz

Consumo actual:

  • 2,62 μA en modo de suspensión
  • 77,7 μA a un ciclo de transmisión de 200 ms
  • 72,8 μA a un ciclo de conexión de 50 ms

Rango de operación:

  • Rango de tensión de alimentación 1,7 V ~ 3,6 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C

Periféricos ricos:

  • NFC-A
  • ADC de 12 bits y 200 kps
  • 16 GPIO
  • PWM
  • PDM
  • Maestro/esclavo SPI
  • Maestro/esclavo I²C
  • I²S
  • UART (CTS/RTS)

Certificados:

  • FCC
  • SRRC
Módulo BLE serie NORDIC nRF52
Número de pieza RF-BM-ND09A RF-BM-ND09 RF-BM-ND08C RF-BM-ND04CI RF-BM-ND04C RF-BM-ND08 RF-BM-ND04I RF-BM-ND04
Foto
CI nRF52805 nRF52805 nRF52810 nRF52810 nRF52810 nRF52832 nRF52832 nRF52832
Centro ARM® Cortex®-M4 de 64MHz ARM® Cortex®-M4 de 64MHz ARM® Cortex®-M4 de 64MHz ARM® Cortex®-M4 de 64MHz ARM® Cortex®-M4 de 64MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz
Antena PCB/almohadilla Almohadilla Interfaz PCB/medio orificio Interfaz IPEX/medio orificio tarjeta de circuito impreso Interfaz PCB/medio orificio Interfaz IPEX/medio orificio tarjeta de circuito impreso
RAM 24 KB 24 KB 24 KB 24 KB 24 KB 64KB 64KB 64KB
Destello 192KB 192KB 192KB 192KB 192KB 512KB 512KB 512KB
Protocolos BLE5.3, propietario, ANT BLE5.3, propietario, ANT BLE5.3, propietario, ANT BLE5.3, BLE 2M PHY, propietario, ANT BLE5.3, propietario, ANT BLE5.3, propietario, ANT, NFC BLE5.3, propietario, ANT, NFC BLE5.3, propietario, ANT, NFC
Fuente de alimentación 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm
Sensibilidad de recepción -97 dBm a 1 Mbit/s BLE -97 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE
GPIO 10 10 dieciséis 29 29 29 29 29
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 30 metros 40 m (antena PCB externa) 75 metros 100 m (antena PCB externa) 80 metros 80 metros 110 m (antena PCB externa) 90 metros
Dimensión (mm) 7,0 x 9,0 x 2,0 7,0 x 7,0 x 2,0 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3
Paquete Paso de 0,6 mm DFN Paso de 0,6 mm DFN Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA
Malla Bluetooth × × × × ×
De largo alcance × × × × × × × ×
Física de 2 Mbps
AoA/AoD × × × × × × × ×
Protocolo UART Esclavo Esclavo Esclavo Esclavo Esclavo Amo-esclavo simultáneamente, un amo-esclavo Amo-esclavo simultáneamente, un amo-esclavo Amo-esclavo simultáneamente, un amo-esclavo
Funciones Dimensión ultrapequeña, alta efectividad Dimensión ultrapequeña, alta efectividad, factible para antena externa Alta compatibilidad, alta efectividad Conector IPEX de alta eficacia para un diseño de antena más externo Menor consumo de energía, alta efectividad Tamaño compacto para más aplicaciones Factible para antenas externas con un rango de transmisión más largo. Alta compatibilidad
