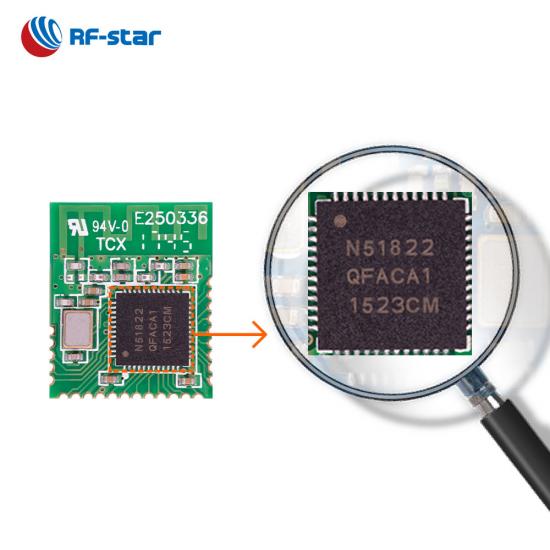

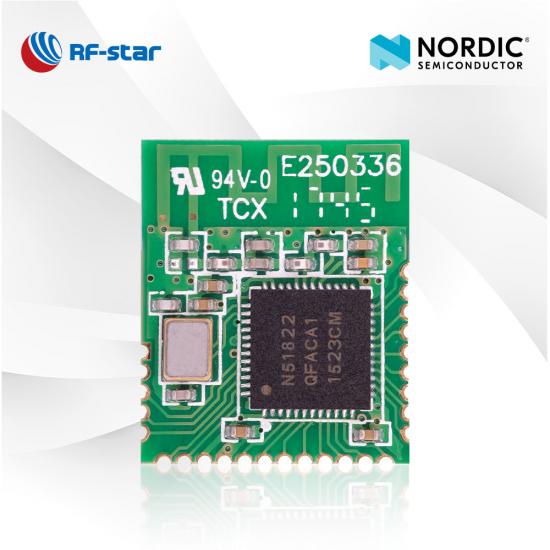

Módulo inalámbrico BLE4.2 con chip nórdico nRF51822 RF-BM-ND02

RF-BM-ND02 es un módulo BLE4.2 desarrollado para los requisitos de alta confiabilidad y alto rendimiento de los productos IoT alimentados por baterías. Este módulo Bluetooth de bajo consumo de energía y tamaño robusto satisface las necesidades de una amplia gama de aplicaciones. Comience su diseño con el módulo BLE RF-BM-ND02 Nordic nRF51822.

  • P/N:

    RF-BM-ND02
  • SoC:

    nRF51822
  • Procesador:

    32-bit ARM® Cortex®-M0 16 MHz
  • Protocolos:

    Bluetooth 4.2 low energy
  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz
  • Paquete (mm):

    16.2 × 13.5 × 1.3 , half-hole, 1.27 pitch, 26-pin
  • Características:

    PCB onboard antenna
  • GPIO:

    24
  • Max. Poder TX:

    +4 dBm
  • Rango de transmisión:

    80 m

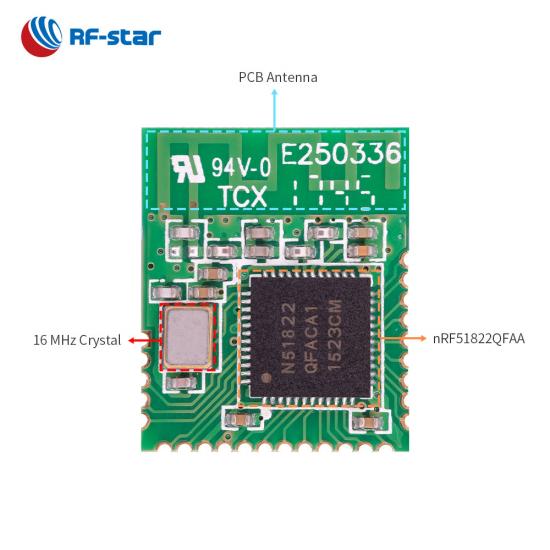

RF-BM-ND02 es un módulo Blu etooth 4.2 de baja energía basado en Nordic nRF51822 SoC . Contiene el procesador principal ARM® Cortex®-M0 de 32 bits y 16 MHz e integra un cristal de 16 MHz, un filtro LC y una antena PCB F invertida de línea meandro. ND02 se puede preprogramar con SPI maestro/esclavo, I²C maestro y UART para una programación sencilla. Este módulo BLE presenta un largo rango de transmisión, alta confiabilidad, bajo consumo de energía y tamaño compacto. El paquete de varilla de sello con paso de 1,27 mm permite un fácil montaje y un diseño de PCB rentable.

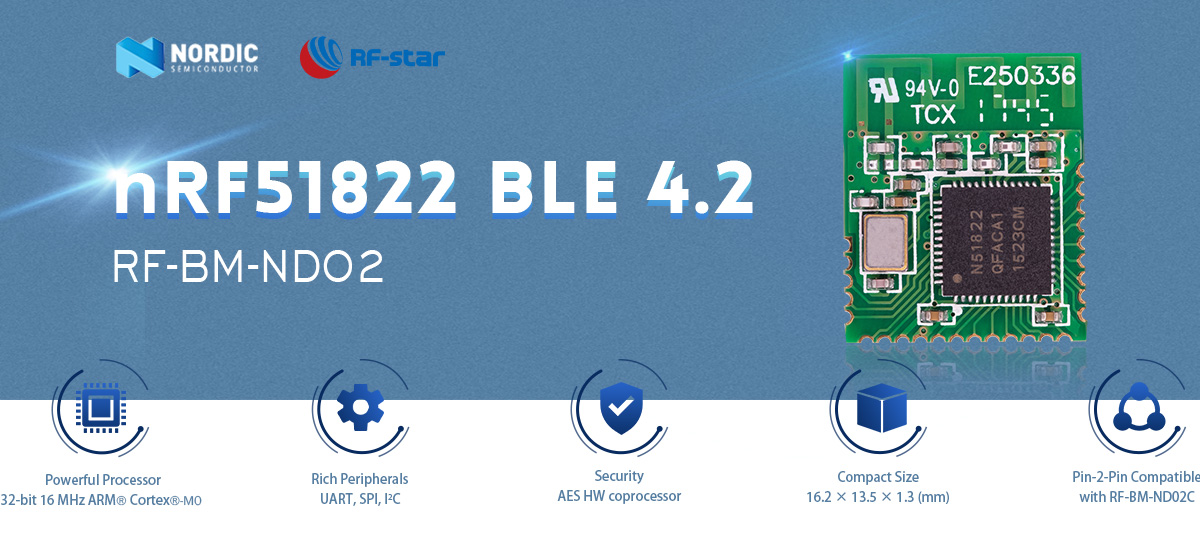

Módulo BLE4.2 nRF51822 RF-BM-ND02

Periféricos e interfaces enriquecidos

El módulo nRF51822 RF-BM-ND02 tiene numerosos periféricos e interfaces digitales como UART, SPI e I2C.

Tamaño compacto

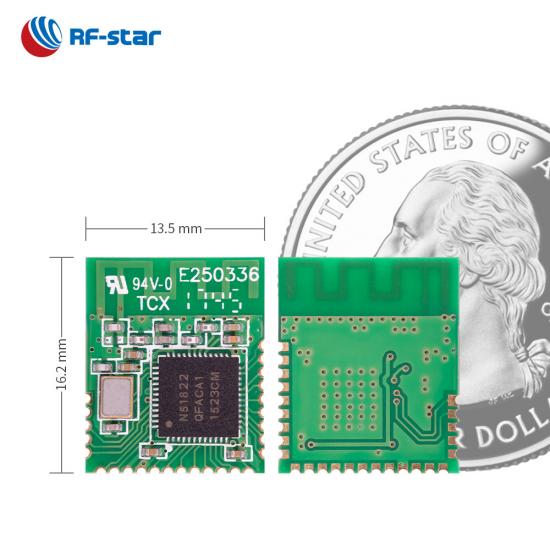

Al igual que RF-BM-ND02C, ND02 también está diseñado en un paquete de medio orificio para sello de 16,2 mm x 13,5 mm x 1,3 mm.

Buena compatibilidad

RF-BM-ND02 es compatible pin-2-pin con el módulo nórdico nRF51802 RF-BM-ND02C.

Alta seguridad

El coprocesador HW del estándar de cifrado avanzado (AES) del módulo protege los datos cifrados en un estado seguro.

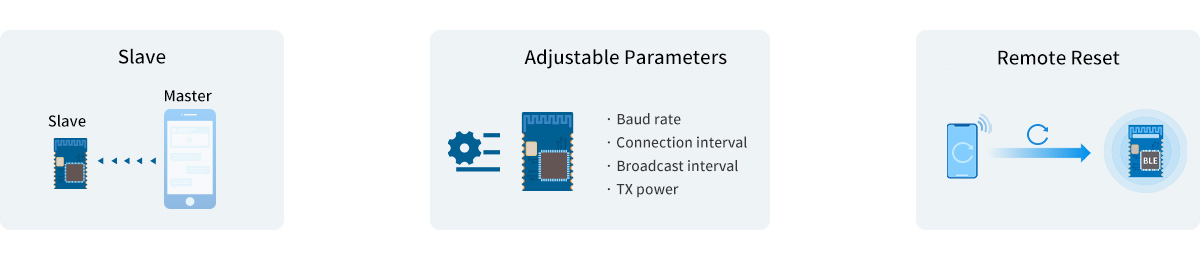

- Protocolo de transmisión transparente  (puente) -

· Esclavo

· Parámetros ajustables:velocidad en baudios, intervalo de conexión, intervalo de transmisión, potencia TX…

· Reinicio remoto

El módulo RF-BM-ND02 BLE4.2 admite el protocolo de transmisión transparente (puente) -

Recurso de referencia:

Introducción del módulo nRF51822 BLE4.2 denominado RF-BM-ND01

SoC inalámbrico:


  • Procesador ARM® Cortex®-M0 de 16 MHz de 32 bits
  • Potencia TX: -20 dBm a +4 dBm
  • Sensibilidad en modo BLE: -93 dBm
  • Memoria
    • -256 KB de memoria flash
    • -16 KB de RAM


Protocolos admitidos:


  • Bluetooth 4.2 de bajo consumo


Consumo actual:


  • 0,3 μA ~ 0,4 μA en modo de suspensión (EN desactivado)
  • 0,14 mA ~ 0,54 mA a un ciclo de transmisión de 250 ms
  • 0,41 mA a un ciclo de conexión de 100 ms

Rango de operación:


  • Rango de tensión de alimentación 1,8 V ~ 3,6 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C


Periféricos ricos:


  • ADC de 10 bits
  • 24 GPIO
  • Maestro/esclavo SPI
  • Maestro I²C
  • UART (CTS/RTS)

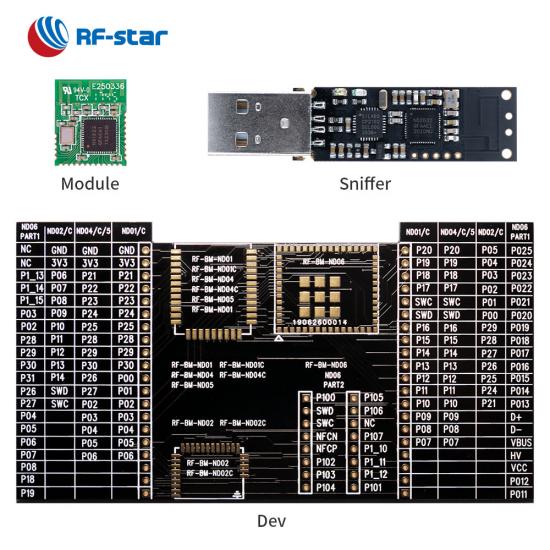

Módulos BLE de la serie NORDIC nRF51
Número de pieza RF-BM-ND02C RF-BM-ND02 RF-BM-ND01
Foto
CI nRF51802 nRF51822 nRF51822
Centro ARM® Cortex®-M0 de 16MHz ARM® Cortex®-M0 de 16MHz ARM® Cortex®-M0 de 16MHz
Antena tarjeta de circuito impreso tarjeta de circuito impreso tarjeta de circuito impreso
RAM 16 KB 16 KB 16 KB
Destello 256KB 256KB 256KB
Protocolos BLE4.2, propietario BLE4.2, propietario BLE4.2, propietario
Fuente de alimentación 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +4dBm +4dBm +4dBm
Sensibilidad de recepción -91 dBm a 1 Mbit/s BLE -93 dBm a 1 Mbit/s BLE -93 dBm a 1 Mbit/s BLE
GPIO 22 22 29
Temperatura de trabajo -20 ℃ ~ +70 ℃ -20 ℃ ~ +70 ℃ -20 ℃ ~ +70 ℃
Temperatura de almacenamiento -40℃ ~ +85℃ -40℃ ~ +85℃ -40℃ ~ +85℃
Rango de transmisión 50 metros 50 metros 55 metros
Dimensión (mm) 16,2 x 13,5 x 1,3 16,2 x 13,5 x 1,3 24,8 x 15,0 x 2,3
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA
Malla Bluetooth × × ×
De largo alcance × × ×
Física de 2 Mbps × × ×
AoA/AoD × × ×
Protocolo UART Esclavo Esclavo Esclavo
Funciones Pequeña dimensión, alta rentabilidad Pequeña dimensión, transmisión transparente. Todas las IO
