RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

Módulos Bluetooth 5.0 de bajo consumo certificados con chip TI CC2640 RF-BM-4077B1

RF-BM-4077B1 es un módulo Bluetooth LE5.0 dirigido a los mercados de IoT inteligentes. El módulo con 31 GPIO le permite cumplir con aplicaciones relativamente complicadas. Comience su diseño con el módulo BLE RF-BM-4077B1 CC2640R2F.

P/N:
RF-BM-4077B1
SoC:
CC2640R2FRGZ
Procesador:
48 MHz ARM® Cortex®-M3
Protocolos:
Bluetooth 5.0 low energy
Frecuencia de trabajo:
2402 MHz ~ 2480 MHz
Paquete (mm):

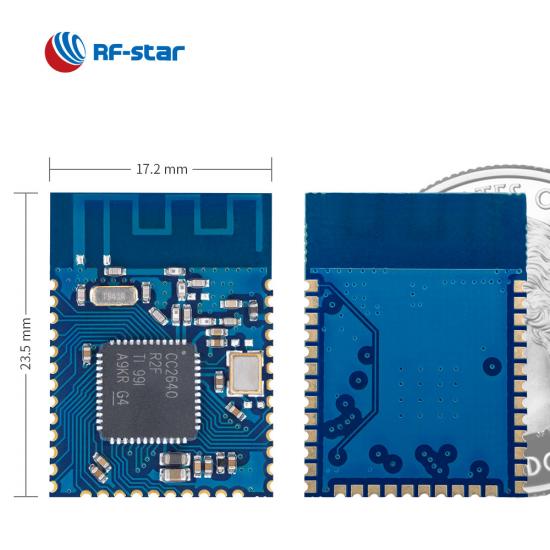

23.5 × 17.0 × 1.7, half-hole, 1.27 pitch, 36-pin
Características:
LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension
GPIO:
31
Max. Poder TX:
+5 dBm
Rango de transmisión:
120 m

Consulta ahora

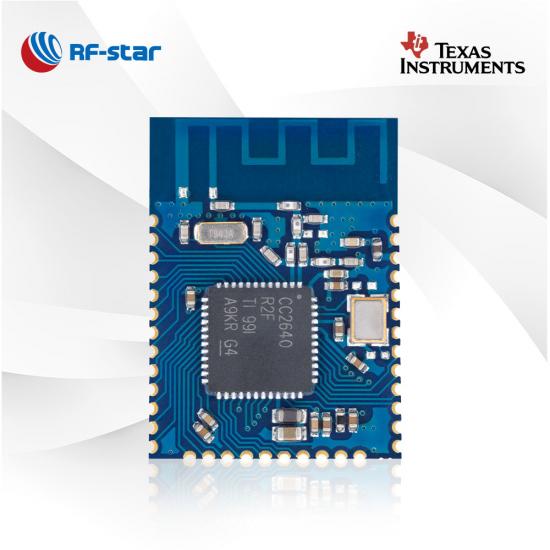

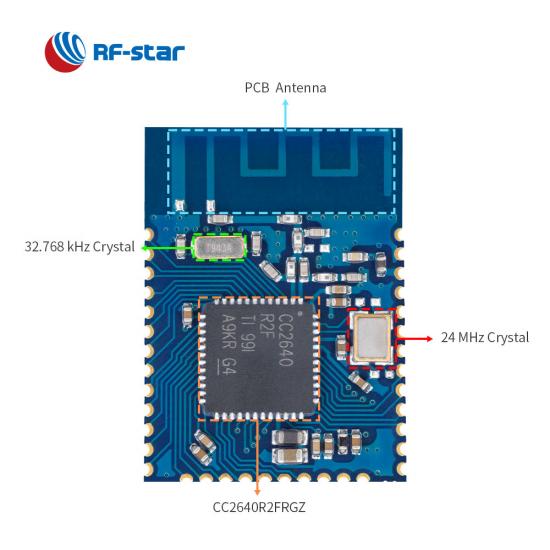

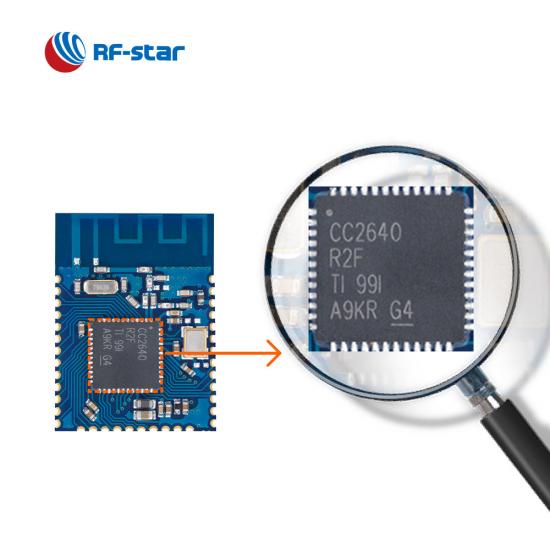

RF-BM-4077B1 es un módulo RF de 2,4 GHz basado en el SoC inalámbrico TI CC2640 que admite la pila Bluetooth Low Energy v4.2 o v5.0 . El módulo ha integrado un cristal de 24 MHz, un cristal de 32,768 kHz, un balun LC y una antena PCB F invertida. CC2640R2F en RF-BM-4077B1 contiene un procesador principal ARM Cortex-M3 de 32 bits a 48 MHz y su radio de 2,4 GHz procesa una corriente activa muy baja y un rendimiento de RF excepcional. RF-BM-4077B1 puede usar comandos AT para configurar parámetros, lo que permite a los usuarios conectar rápidamente sus aplicaciones para construir una conexión BLE confiable. Este módulo se adapta a una amplia gama de aplicaciones BLE donde son importantes una conexión robusta, una batería de larga duración, un factor de forma pequeño y la facilidad de uso.

Módulos Bluetooth 5.0 de bajo consumo CC2640R2F

- Protocolo de transmisión transparente (puente) BLE 5.0 -

· Rol único de esclavo, Rol único de maestro

· UUID de servicio personalizado

· Contraseña de conexión

· Velocidad de datos : 1 Mbps, 2 Mbps, 500 kbps, 125 kbps

· Paquetes de extensión publicitaria

Transmisión transparente BLE 5.0 de módulos Bluetooth 5.0 Low Energy CC2640R2F

- Protocolo de transmisión transparente (puente) BLE 4.2 -

· Varios roles: esclavo, amo, amo-esclavo

· Parámetros ajustables : velocidad en baudios, intervalo de conexión, intervalo de transmisión, potencia TX…

· Contraseña de conexión

Características clave del módulo de transmisión transparente BLE 4.2

Recursos Relacionados:

Módulo Bluetooth 5.0 con chip de grado automotriz CC2640R2F-Q1

Diferencias entre TI CC2640R2L y CC2640R2F

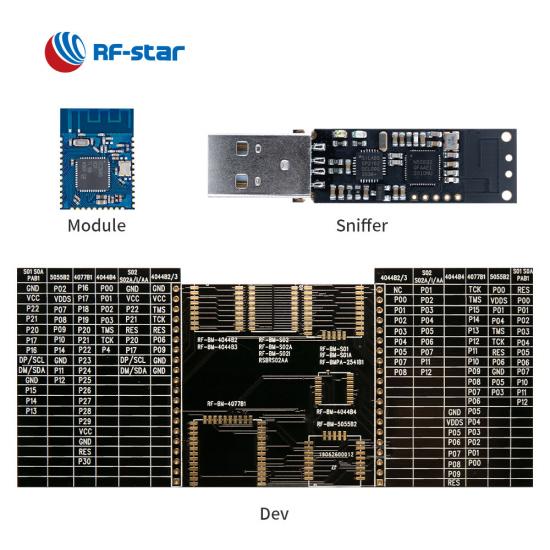

Tablero de pruebas para módulo serie TI (CC2540 CC2541 CC2640)

SoC inalámbrico:

Procesador ARM® Cortex®-M3 de 48 MHz
Potencia TX: Hasta +5 dBm
Sensibilidad en modo BLE: -97 dBm
Memoria

-128kB de destello
-20 kB de memoria RAM

Protocolos admitidos:

Bluetooth 4.2 de bajo consumo
Bluetooth 5.0 de bajo consumo

Consumo actual:

2,71 μA en modo de suspensión
38,11 μA a un ciclo de transmisión de 200 ms (deshabilita el pull-up EN interno)
188,72 μA a un ciclo de conexión de 20 ms (deshabilita el pull-up EN interno)

Rango de operación:

Rango de tensión de alimentación 1,8 V ~ 3,8 V
Rango de temperatura de trabajo: -40 °C ~ +85 °C

Periféricos ricos:

ADC de 12 bits
31 GPIO
SPI
I²C
I²S
RTC
UART (CTS/RTS)
AES-128

RF-BM-4077B1 Hoja de datos de hardware V1.1_20230526

Módulos BLE de la serie TI CC264x
Número de pieza	RF-BM-2642B1	RF-BM-4077B2	RF-BM-4055B1L	RF-BM-4077B1L	RF-BM-4077B1	RF-BM-4044B5	RF-BM-4044B4	RF-BM-4044B3	RF-BM-4044B2
Foto
CI	CC2642R	CC2640R2F-Q1	CC2640R2LRHB	CC2640R2LRGZ	CC2640R2FRGZ	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM
Centro	ARM® Cortex®-M4F de 48MHz	ARM® Cortex®-M3 de 48MHz	ARM® Cortex®-M3 de 48MHz	ARM® Cortex®-M3 de 48MHz	ARM® Cortex®-M3 de 48MHz	ARM® Cortex®-M3 de 48MHz	ARM® Cortex®-M3 de 48MHz	ARM® Cortex®-M3 de 48MHz	ARM® Cortex®-M3 de 48MHz
Antena	tarjeta de circuito impreso	tarjeta de circuito impreso	tarjeta de circuito impreso	tarjeta de circuito impreso	tarjeta de circuito impreso	Interfaz de chip/medio orificio	Interfaz de chip/medio orificio	IPEX	tarjeta de circuito impreso
RAM	88KB	28 KB	28 KB	28 KB	28 KB	28 KB	28 KB	28 KB	28 KB
Destello	352KB	128KB	128KB	128KB	128KB	128KB	128KB	128KB	128KB
Protocolos	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3
Fuente de alimentación	1,8 V ~ 3,8 V, recomendado a 3,3 V	1,8 V ~ 3,8 V, recomendado a 3,3 V	1,8 V ~ 3,8 V, recomendado a 3,3 V	1,8 V ~ 3,8 V, recomendado a 3,3 V	1,8 V ~ 3,8 V, recomendado a 3,3 V	1,8 V ~ 3,8 V, recomendado a 3,3 V	1,8 V ~ 3,8 V, recomendado a 3,3 V	1,8 V ~ 3,8 V, recomendado a 3,3 V	1,8 V ~ 3,8 V, recomendado a 3,3 V
Frecuencia	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Máx. Poder TX	+5dBm	+5dBm	+5dBm	+5dBm	+5dBm	+2 dBm	+2 dBm	+2 dBm	+2 dBm
Sensibilidad de recepción	-97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE PHY codificado	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado
GPIO	31	31	13	31	31	10	10	10	10
Temperatura de trabajo	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Temperatura de almacenamiento	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Rango de transmisión	110 m @ 1M PHY 160 m @ LE PHY codificada	100 m @ 1M PHY 150 m @ LE PHY codificada	60 m @ 1M PHY 90 m @ LE PHY codificada	70 m @ 1M PHY 100 m @ LE PHY codificada	80 m @ 1M PHY 110 m @ LE PHY codificada	Antena de chip 30 m @ 1 M PHY 60 m @ LE PHY codificada	Antena de chip 20 m @ 1 M PHY 50 m @ LE PHY codificada	Antena PCB externa 110 m @ 1M PHY 150 m @ LE PHY codificada	60 m @ 1M PHY 90 m @ LE PHY codificada
Dimensión (mm)	23,5 x 17,0 x 2,2	23,5 x 17,0 x 2,2	15,2 x 11,2 x 1,7	23,5 x 17,0 x 1,7	23,5 x 17,0 x 1,7	10,5 x 8,5 x 2,0	8,0 x 8,0 x 1,5	15,2 x 11,2 x 2,1	16,6 x 11,2 x 1,7
Paquete	Medio orificio con paso de 1,27 mm	Medio orificio con paso de 1,27 mm	Medio orificio con paso de 1,27 mm	Medio orificio con paso de 1,27 mm	Medio orificio con paso de 1,27 mm	Medio orificio con paso de 1,27 mm	Medio orificio con paso de 1,27 mm	Medio orificio con paso de 1,27 mm	Medio orificio con paso de 1,27 mm
OTA	√	√	√	√	√	√	√	√	√
Malla Bluetooth	√	×	×	×	×	×	×	×	×
De largo alcance	√	√	√	√	√	√	√	√	√
Física de 2 Mbps	√	√	√	√	√	√	√	√	√
AoA/AoD	√	√	×	×	√	√	√	√	√
Protocolo UART	Amo-esclavo simultáneamente	Maestro-esclavo	Maestro-esclavo	Maestro-esclavo	Maestro-esclavo	Maestro-esclavo	Maestro-esclavo	Maestro-esclavo	Maestro-esclavo
Funciones	Alto rendimiento antiinterferencias	Grado AEC-Q100, alto rendimiento antiinterferencias	Alta rentabilidad	Alta rentabilidad	31 GPIO para aplicaciones más disponibles	Pequeñas dimensiones, almohadillas de doble cara.	Dimensión ultrapequeña	Factible para antenas externas.	Alta estabilidad
