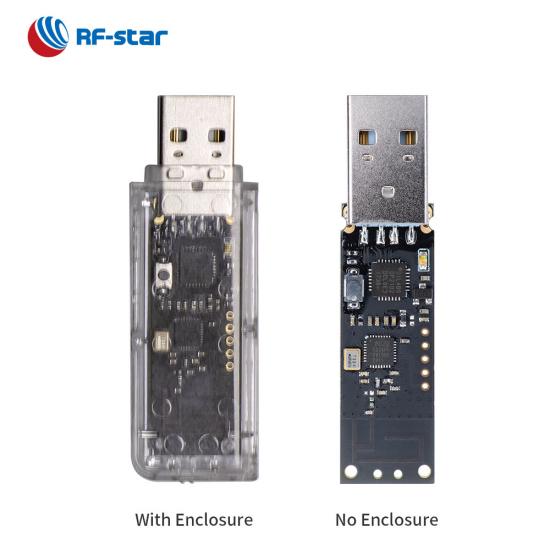

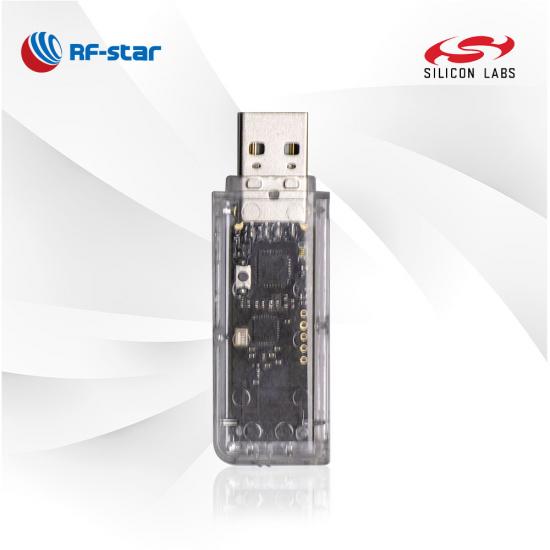

El RF-DG-22A es un kit de desarrollo basado en el chip Siliconlabs EFR32BG22C224. La puerta de enlace dongle se puede utilizar para capturar la señal inalámbrica de dispositivos bluetooth. Y además logra el monitoreo en tiempo real del dispositivo BLE Beacon.
P/N:

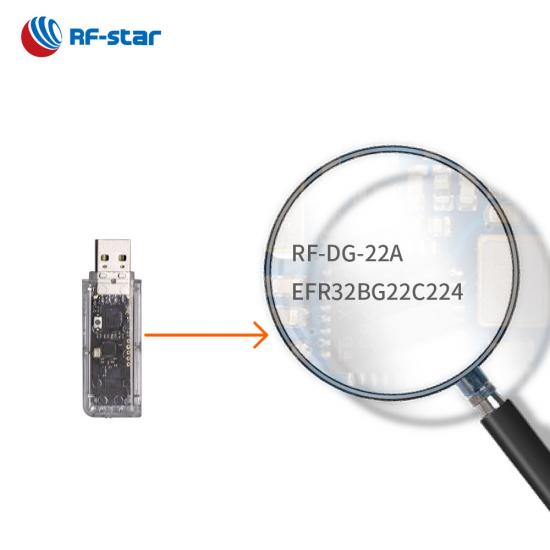

RF-DG-22ASoC:
EFR32BG22C224Paquete (mm):

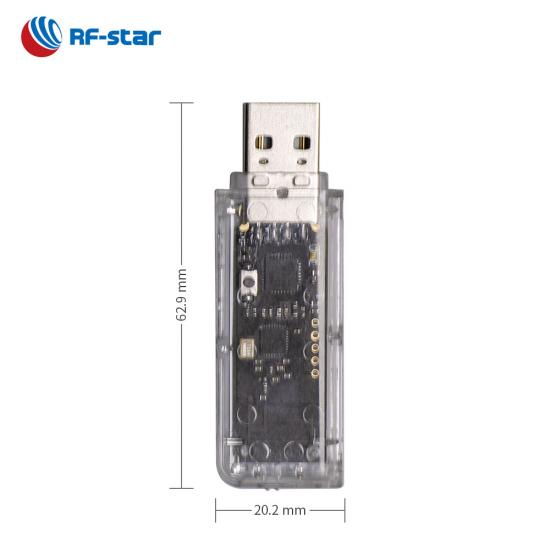

62.9 mm × 20.2 mm × 8.0 mmRango de transmisión:
50 m· Soporte de gestión local de datos.
· Soporte para capturar tipos de datos BLE
· Monitoreo en tiempo real del estado del dispositivo Beacon
· Capturar paquetes publicitarios de varios dispositivos al mismo tiempo
· Filtrar los datos según iBeacon y Eddystone (UID, TLM y URL)
- Aplicaciones -
· Posicionamiento interior
· Gestión de activos
· Gestión de Aparcamiento
· Monitoreo remoto
· Monitoreo de temperatura y humedad.
· Gestión de personal
| Dispositivos USB | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Número de pieza | RF-DG-22A | RF-DG-40A | RF-DG-32B | RF-DG-52PA | RF-DG-52PAS | Dispositivo USB | |||
| Foto |  |
 |
 |
 |
 |
 |
|||
| CI | EFR32BG22C224 | nRF52840 | nRF52832 | CC2652P | CC2652P | CC2540 | |||
| Centro | ARM Cortex-M33 de 76,8 MHz | ARM® Cortex®-M4F de 64 MHz | ARM® Cortex®-M4F de 64 MHz | ARM® Cortex®-M4F de 48MHz | ARM® Cortex®-M4F de 48MHz | 8051 | |||
| Antena | tarjeta de circuito impreso | PCB (el conector IPEX emite la señal NFC) | tarjeta de circuito impreso | tarjeta de circuito impreso | Conector SMA | tarjeta de circuito impreso | |||
| RAM | 32 KB | 256KB | 64KB | 88KB | 88KB | 8 KB | |||
| Destello | 512KB | 1MB | 512KB | 352KB | 352KB | 256KB | |||
| Protocolos | Observador, protocolo maestro-esclavo BLE | Sniffer (ZigBee/BLE), gestor de arranque, protocolo maestro-esclavo BLE | Sniffer (solo BLE), protocolo maestro-esclavo BLE | Coordinador ZigBee | Coordinador ZigBee | Beacon, Sniffer, HID, HCI, protocolo esclavo BLE | |||
| Máx. Poder TX | +6 dBm | +8 dBm | +4dBm | +20dBm | +20dBm | +4dBm | |||
| Dimensión de PCBA (mm) | 56,7 x 13,9 x 4,5 | 60x18,5x4,5 | 56,7 × 13,9 × 4,5 | 62,8 × 16,7 × 4,5 | 73,3 × 20 × 7,5 | 19,8 × 9,7 × 4,5 | |||
| Dimensión total (mm) | 62,9 x 20,2 x 8,0 | N / A | 62,9 x 20,2 x 8,0 | N / A | 73,3 × 23,6 × 14,1 | 21,7 × 14,3 × 5,3 | |||
| Funciones | Monitor de datos de baliza, captura de paquetes de datos BLE, puerta de enlace BLE | Compatible con PC nRF Connect, compatible con la captura de todos los paquetes de datos BLE5.0, puede reemplazar el Dongle NORDIC | Admite captura de paquetes de datos BLE5.0 (excepto largo alcance y malla) | Admite plataforma de código abierto ZHA y Zigbee2MQTT, hasta 20 dBm de potencia TX con antena PCB integrada, puerta de enlace de hogar inteligente | Admite plataforma de código abierto ZHA y Zigbee2MQTT, conector SMA para antenas externas factibles, puerta de enlace doméstica inteligente | Pequeña dimensión, alta rentabilidad, compatible con la herramienta de escritorio TI Sniffer, sensor USB, adaptador USD | |||
