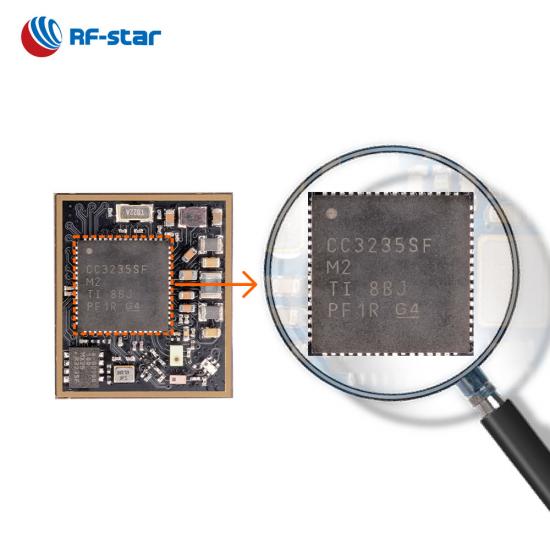

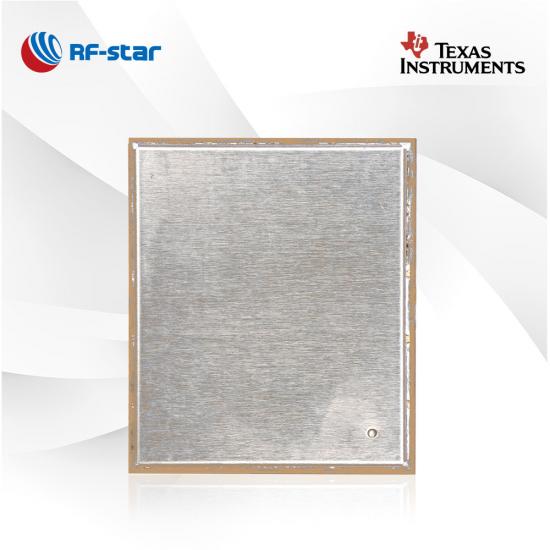

CC3235SF Módulo Wi-Fi de doble banda de 2,4 GHz y 5 GHz con 1 MB + 4 MB Flash RF-WM-3235B1

  • CC3235SF 2.4 GHz & 5 GHz dual-band WiFi Module
  • CC3235SF 2.4 GHz & 5 GHz dual-band WiFi Module
  • CC3235SF 2.4 GHz & 5 GHz dual-band WiFi Module
  • CC3235SF 2.4 GHz & 5 GHz dual-band WiFi Module
  • CC3235SF 2.4 GHz & 5 GHz dual-band WiFi Module

CC3235SF Módulo Wi-Fi de doble banda de 2,4 GHz y 5 GHz con 1 MB + 4 MB Flash RF-WM-3235B1

El módulo WLAN RF-WM-3235B1 está dirigido al mercado de Wi-Fi de doble banda. Es compatible pin-2-pin con TI CC3235MODSF. El gran flash y el tamaño compacto hacen que el módulo haga un gran trabajo en algunas aplicaciones de altos requisitos.

  • P/N:

    RF-WM-3235B1

  • SoC:

    CC3235SF

  • Procesador:

    ARM® Cortex™-M4 at 80 MHz

  • Protocolos:

    Wi-Fi 2.4 GHz, Wi-Fi 5 GHz

  • Frecuencia de trabajo:

    2412 MHz ~ 2472 MHz, 5180 MHz ~ 5825 MHz

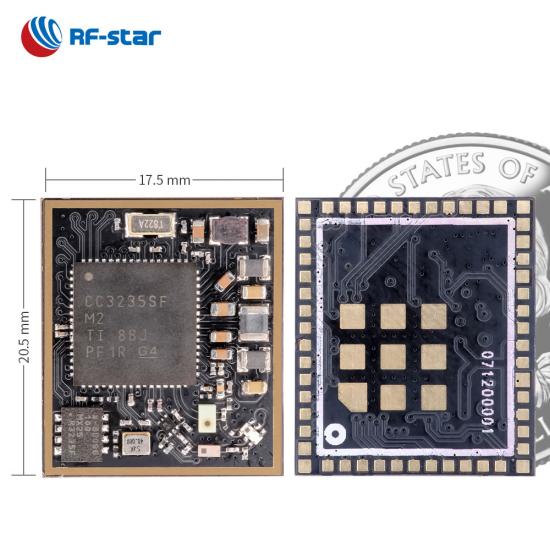

  • Paquete (mm):

    20.5 × 17.5 × 2.5, 1.27 pitch, 63-pin

  • Características:

    802.11 a/b/g/n, IPv4 & IPv6, 16 secure sockets, 4 STA's, 2.4-GHz coexistence, pin-2-pin compatible with TI CC3235MODSF

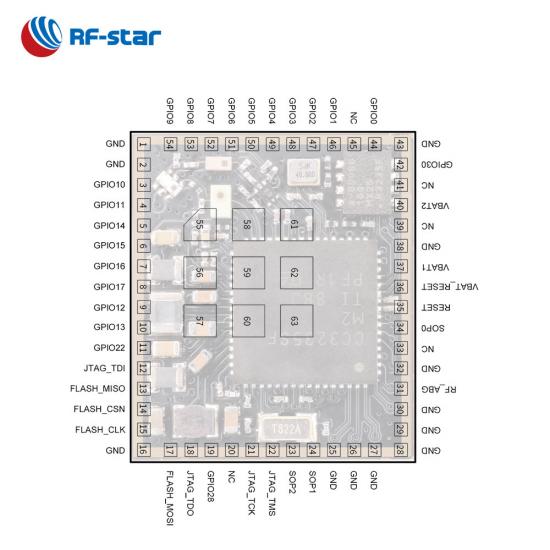

  • GPIO:

    27

  • Max. Poder TX:

    +18.0 dBm @ 2.4 GHz (1 DSSS), +18.1 dBm @ 5 GHz (6 OFDM)

  • Rango de transmisión:

    300 m
Consulta ahora

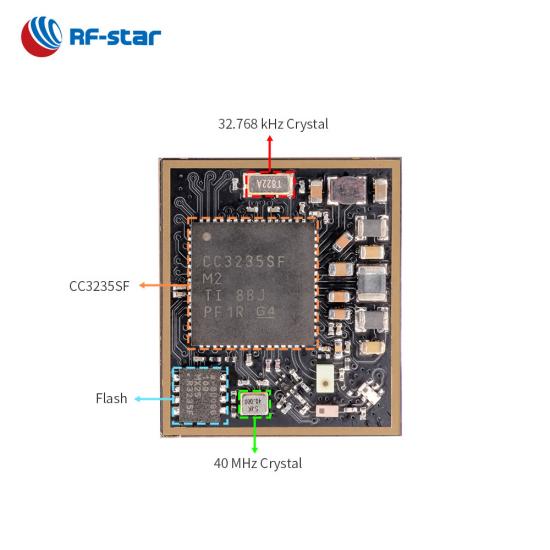

El módulo wlan RF-WM-3235B1 está desarrollado en base al SoC inalámbrico TI SimpleLink CC3235SF con la MCU ARM® Cortex™-M4 de alto rendimiento. El módulo integra los cristales, un flash integrado de 1 MB, un flash externo de 4 MB y un combinador de 2,4 GHz y 5 GHz . Este módulo admite el modo AP (punto de acceso), el modo STA (estación) y el modo Wi-Fi Direct (solo para 2,4 GHz). Su procesador de red puede ejecutar todas las capas lógicas de Internet y Wi-Fi. Este subsistema basado en ROM descarga completamente la MCU host e incluye una radio, banda base y MAC de doble banda 802.11 a/b/g/n de 2,4 GHz y 5 GHz con un potente motor de criptografía de hardware. El módulo también admite las siguientes funciones: 802.11a (5 GHz), selección de antena, hasta 16 enchufes seguros simultáneos, solicitud de firma de certificado (CSR), protocolo de estado de certificado en línea (OCSP), ahorro de energía de IoT certificado por Wi-Fi® Alliance funciones (como DMS, proxy ARP, etc.), el modo sin host para descargar transmisiones de paquetes de plantillas, escaneo rápido mejorado, etc.


Características del módulo WLAN TI SimpleLink CC3235SF


- Aplicaciones -

· Medicina y atención sanitaria

· Puerta de enlace

· Cerraduras electrónicas

· Electrodomésticos

· Seguimiento de activos

· Infraestructura de red

Aplicaciones del módulo WLAN TI SimpleLink CC3235SF


SoC inalámbrico :


  • Procesador ARM® Cortex® - M4  de 80 MHz
  • Poder TX:
    • +18,0 dBm a 2,4 GHz (1 DSSS)
    • +18,1 dBm a 5 GHz (6 OFDM)
  • Sensibilidad :
    • -96 dBm a 2,4 GHz (1 DSSS)
    • -92 dBm a 5 GHz (6 OFDM)
  • Memoria
    • 1 MB integrado + 4 MB de flash externo
    • 256 KB de RAM
  • Rendimiento de la aplicación  :
    • UDP: 16Mbps
    • TCP: 13Mbps
  • Seguridad :
    • WEP
    • WPA™/WPA2™ PSK
    • WPA2 empresarial
    • WPA3™ Personal
    • WPA3™ Empresa



Subsistema de procesador de red Wi -Fi :


  • 802.11 a/b/g/n 2,4 GHz y 5 GHz
  • Modos:
    • Punto de acceso (PA)
    • Estación (STA)
    • Wi-Fi Direct® (  solo compatible con 2,4 GHz)
  • Protocolos de Internet y aplicaciones:
    • Servidor HTTPs, mDNS, DNS-SD, DHCP
    • Pila TCP/IP IPv4 e IPv6
    • 16 sockets BSD (TLS v1.2 y SSL 3.0 totalmente seguros)

Funciones de seguridad multicapa:


  • Entornos de ejecución separados
  • Seguridad de red
  • Identidad y clave del dispositivo
  • Motores criptográficos aceleradores de hardware (AES, DES, SHA/MD5, CRC)
  • Seguridad del sistema de archivos (cifrado, autenticación, control de acceso)
  • Programación segura inicial
  • Detección de manipulación del software
  • Arranque seguro
  • Solicitud de firma de certificado (CSR)
  • Par de claves únicas por dispositivo



Rango de operación:


  • Rango de tensión de alimentación 2,1 V ~ 3,6 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C
  • Frecuencia : 2412 MHz ~ 2472 MHz, 5180 MHz ~ 5825 MHz


Periféricos ricos:


  • cámara paralela
  • McASP
  • I²S
  • SD /MMC
  • ARTE U
  • SPI
  • I²C
  • PWM
  • CAD


Módulos Wi-Fi serie TI CC32xx
Número de pieza RF-WM-3235B1S RF-WM-3235A1S RF-WM-3235B1 RF-WM-3235A1 RF-WM-3220B1 RF-WM-3200B3 RF-WM-3200B1
Foto
CI CC3235S CC3235S CC3235SF CC3235SF CC3220SF CC3200 CC3200
Centro ARM® Cortex®-M4 de 80MHz ARM® Cortex®-M4 de 80MHz ARM® Cortex®-M4 de 80MHz ARM® Cortex®-M4 de 80MHz ARM® Cortex®-M4 de 80MHz ARM® Cortex®-M4 de 80MHz ARM® Cortex®-M4 de 80MHz
Antena Almohadilla PCB/almohadilla Almohadilla PCB/almohadilla Chip/IPEX/Almohadilla Almohadilla Chip/IPEX/Almohadilla
RAM 256KB 256KB 256KB 256KB 256KB 256KB 256KB
Destello 4 MB (módulo integrado) 4 MB (módulo integrado) 1 MB (IC integrado) 4 MB (módulo integrado) 1 MB (IC integrado) 4 MB (módulo integrado) 1 MB (IC integrado) 4 MB (módulo integrado) 1 MB (módulo integrado) 1 MB (módulo integrado)
Protocolos 802.11a/b/g/n: 2,4 GHz y 5 GHz 802.11a/b/g/n: 2,4 GHz y 5 GHz 802.11a/b/g/n: 2,4 GHz y 5 GHz 802.11a/b/g/n: 2,4 GHz y 5 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz
Fuente de alimentación 2,7 V ~ 3,6 V, recomendado a 3,3 V 2,7 V ~ 3,6 V, recomendado a 3,3 V 2,7 V ~ 3,6 V, recomendado a 3,3 V 2,7 V ~ 3,6 V, recomendado a 3,3 V 2,7 V ~ 3,6 V, recomendado a 3,3 V 2,7 V ~ 3,6 V, recomendado a 3,3 V 2,7 V ~ 3,6 V, recomendado a 3,3 V
Frecuencia Apagado: 1 µA Hibernación: 4,5 µA Suspensión profunda de bajo consumo (LPDS): 120 µA Inactivo conectado (MCU en LPDS): 710 µA Tráfico RX (MCU activo): 59 mA Tráfico TX (MCU activo): 223 mA Apagado: 1 µA Hibernación: 4,5 µA Suspensión profunda de bajo consumo (LPDS): 120 µA Inactivo conectado (MCU en LPDS): 710 µA Tráfico RX (MCU activo): 59 mA Tráfico TX (MCU activo): 223 mA Apagado: 1 µA Hibernación: 4,5 µA Suspensión profunda de bajo consumo (LPDS): 120 µA Inactivo conectado (MCU en LPDS): 710 µA Tráfico RX (MCU activo): 59 mA Tráfico TX (MCU activo): 223 mA Apagado: 1 µA Hibernación: 4,5 µA Suspensión profunda de bajo consumo (LPDS): 120 µA Inactivo conectado (MCU en LPDS): 710 µA Tráfico RX (MCU activo): 59 mA Tráfico TX (MCU activo): 223 mA Apagado: 1 µA Hibernación: 4,5 µA Suspensión profunda de bajo consumo (LPDS): 135 µA Inactivo conectado (MCU en LPDS): 710 µA Tráfico RX (MCU activo): 59 mA Tráfico TX (MCU activo): 223 mA Hibernación: 4,0 µA Suspensión profunda de bajo consumo (LPDS): 250 µA Inactivo conectado (MCU en LPDS): 825 µA Tráfico RX (MCU activo): 59 mA Tráfico TX (MCU activo): 229 mA Hibernación: 4,0 µA Suspensión profunda de bajo consumo (LPDS): 250 µA Inactivo conectado (MCU en LPDS): 825 µA Tráfico RX (MCU activo): 59 mA Tráfico TX (MCU activo): 229 mA
Máx. Poder TX +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18 dBm a 1 DSSS +14,5 dBm a 54 OFDM +18 dBm a 1 DSSS +14,5 dBm a 54 OFDM +18 dBm a 1 DSSS +14,5 dBm a 54 OFDM
Sensibilidad de recepción -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 1 DSSS -74,0 dBm a 54 OFDM -96 dBm a 1 DSSS -74,0 dBm a 54 OFDM -96 dBm a 1 DSSS -74,0 dBm a 54 OFDM
Seguridad WEP, WPA™/WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, motor criptográfico: (AES, DES, SHA/MD5, CRC) WEP, WPA™/WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, motor criptográfico: (AES, DES, SHA/MD5, CRC) WEP, WPA™/WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, motor criptográfico: (AES, DES, SHA/MD5, CRC) WEP, WPA™/WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, motor criptográfico: (AES, DES, SHA/MD5, CRC) Seguridad personal y empresarial WPA2: WEP, WPA™/WPA2™ PSK, WPA2 Enterprise (802.1x), Crypto Engine: AES, DES, 3DES, SHA2, MD5, CRC y Checksum; Sockets seguros (SSLv3, TLS1.0, TLS1.1, TLS1.2) Crypto Engine: AES, DES y 3DES, SHA2 y MD5, CRC y Checksum Crypto Engine: AES, DES y 3DES, SHA2 y MD5, CRC y Checksum
Periférico PWM, UART, I2S, I2C, SPI, SD, ADC, interfaz paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interfaz paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interfaz paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interfaz paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interfaz paralela de 8 bits PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, interfaz de cámara paralela de 8 bits PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, interfaz de cámara paralela de 8 bits
GPIO 27 27 27 27 27 27 27
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃
Rango de transmisión 200 m (antena PCB externa) 150 metros 200 m (antena PCB externa) 150 metros 100 m (antena de chip) 200 m (antena PCB externa) 100 m (antena de chip)
Dimensión (mm) 20,5 x 17,5 x 1,7 25,0 x 20,5 x 2,3 20,5 x 17,5 x 1,7 25x20,5x2,3 31,0 x 20,0 x 2,3 20,5 x 17,5 x 2,3 31,0 x 20,0 x 2,3
Paquete LGA LGA LGA LGA Medio orificio con paso de 1,27 mm LGA Medio orificio con paso de 1,27 mm
Funciones Wi-Fi de doble frecuencia, 5G de bajo consumo, Compatible con TI CC3232MODS Wi-Fi de doble frecuencia, 5G de bajo consumo, Compatible con TI CC3232MODAS Wi-Fi de doble frecuencia, 5G de bajo consumo, Compatible con TI CC3232MODSF Wi-Fi de doble frecuencia, 5G de bajo consumo, Compatible con TI CC3232MODASF Múltiples modos de salida de antena Menor consumo de energía, Compatible con TI CC3200MOD Menor consumo de energía, admite comandos AT
