Módulo multiprotocolo CC2340R5 RF-BM-2340C2 con tamaño mini

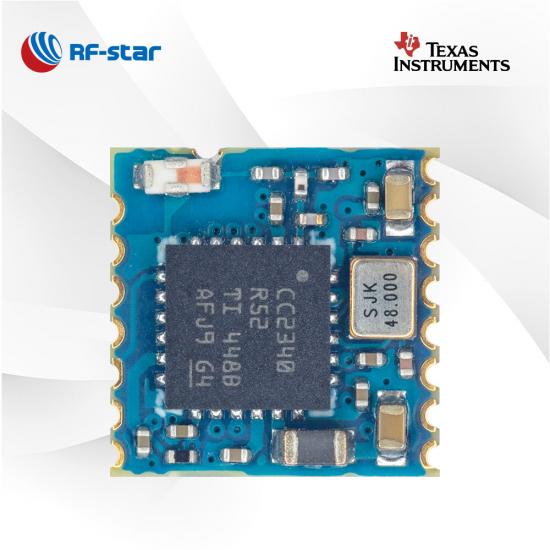

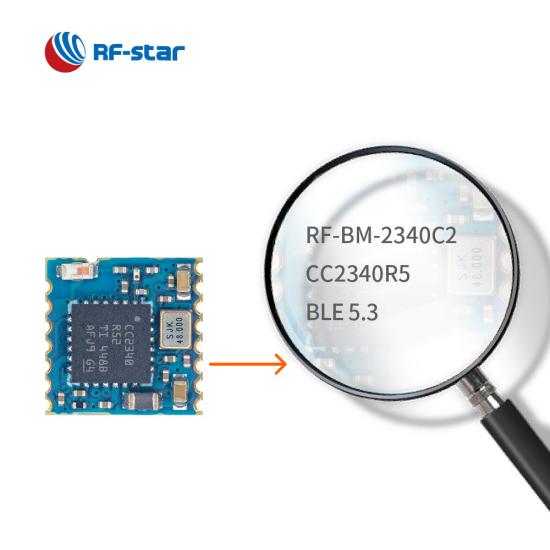

RF-BM-2340C2 es un módulo multiprotocolo destinado a los requisitos de alto rendimiento de los productos IoT, que no solo admite Bluetooth de baja energía, sino también el sistema propietario ZigBee 3.0 y 2.4GHz. El módulo CC2340R5 con tamaño mini está diseñado para satisfacer las necesidades de una amplia gama de aplicaciones. Seleccione el módulo multiprotocolo RF-BM- 2340C2 CC2340R5 para sus proyectos.

  • P/N:

    RF-BM-2340C2
  • SoC:

    CC2340R5
  • Procesador:

    48 MHz ARM® Cortex®-M0+
  • Protocolos:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system
  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz
  • Paquete (mm):

    8.0 x 8.0 x 1.5, half-hole, 1.27 pitch, 18-pin
  • Características:

    Direction finding AoA/AoD, Bluetooth mesh (low power node), ZigBee, Chip antenna
  • GPIO:

    12
  • Max. Poder TX:

    +8 dBm
  • Rango de transmisión:

    50 m @ 1M PHY, 80 m @ LE Coded PHY

RF-BM-2340C2, un módulo multiprotocolo recién llegado de módulos CC2340Rx , también es un módulo Bluetooth de baja energía (BLE) compatible con ZigBee 3.0, SimpleLinkTM TI 15.4-stack y sistema propietario. Estos aspectos destacados, como un potente procesador ARM® Cortex®-M0+ de 48 MHz, un flash programable en el sistema de 512 KB, una SRAM de fuga ultrabaja de 36 KB, hasta 12 GPIO, etc., permiten que el módulo CC2340R5 con Antena de chip para tener alta confiabilidad y alta capacidad antiinterferente. Muchos periféricos avanzados, por ejemplo, ADC, UART, SPI, I2C y RTC, permiten que el módulo BLE tenga más oportunidades para trabajar en diferentes aplicaciones. El módulo puede equiparse con un protocolo de transmisión transparente, lo que lo hace más compatible con aplicaciones que tienen una MCU primaria.

Características del módulo multiprotocolo TI CC2340R5 RF-BM-2340C2

Dos modos de salida RF

Con dos modos de salida de RF diferentes, un pin ANT RF de medio orificio y una antena de chip están disponibles para satisfacer las necesidades de su proyecto.

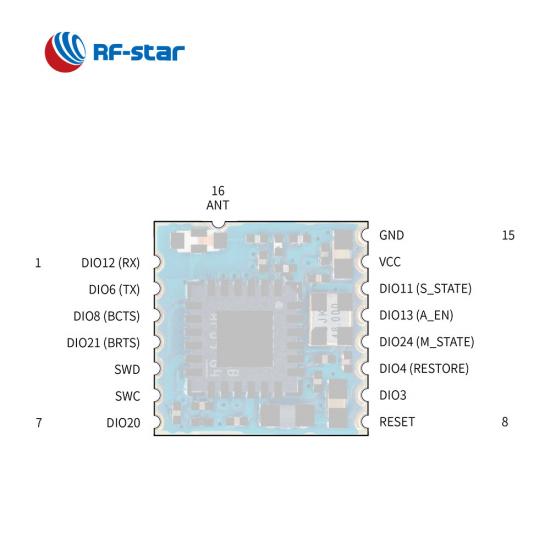

Periféricos ricos

Uno de los módulos CC2340R5 también admite periféricos ricos como UART, SPI, I2C, ADC, etc. Ofrece 12 GPIO en el paquete pequeño.

Protocolo de puerto serie (UART)

RF-BM-2340C2 está integrado con el protocolo de transmisión transparente BLE5.0 (protocolo de puerto serie) para realizar funciones ricas con comandos AT.

Tamaño compacto

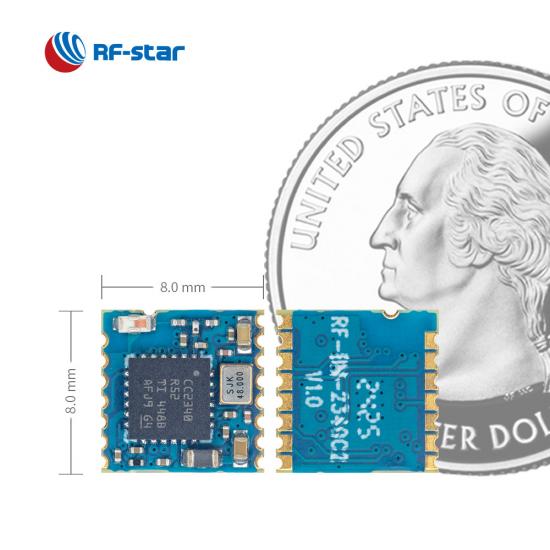

El pequeño tamaño del módulo RF-BM-2340C2 con un paquete de medio orificio de sello de 8 mm x 8 mm le permite integrarlo en una aplicación con espacio limitado.

RF de alto rendimiento

RF-BM-2340C2 ofrece radiofrecuencia de alto rendimiento con una potencia de salida de hasta +8 dBm y una sensibilidad de recepción superior de -96 dBm para BLE 1 Mb/s y -102 dBm para BLE Coded PHY 125 kbps.



- Vídeo relatado -


Recurso de referencia:

Módulos CC2340R5 Bluetooth 5.3 asequibles: ya disponibles

Intorducción del módulo BLE de potencia ultrabaja serie CC2340 RF-BM-2340B1

Comparación en módulos CC2340 Bluetooth LE

SoC inalámbrico :

  • Procesador ARM®  Cortex® - M0+ de 48 MHz

  • Potencia TX: Hasta +8 dBm
  • Sensibilidad :
    • -96 dBm a 802.15.4 (2,4 GHz)

    • -102 dBm a Bluetooth 5.0 (PHY codificado LE) (125 kbps)

  • Memoria
    • flash de 512 KB
    •  ROM de 12kB
    • RAM de 36 KB
  • Velocidad de datos

    • LE 1M FÍSICO
    • LE 2M FÍSICO
    • PHY codificado LE (largo alcance)



Protocolos:

  • Bluetooth 5.3 de bajo consumo

  • Zigbee 3.0

  • Propiedad

  • B luetooth Mesh (nodo de bajo consumo)

  • SimpleLinkTM TI 15.4-pila


Rango de operación:

  • Rango de tensión de alimentación 1,8 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C


Periféricos ricos:

  • CAD
  • UART
  • SPI
  • Yo 2C
  • RTC
Módulos multiprotocolo TI SimpleLink serie CC2340
Número de pieza RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM- 2340A2I RF-BM-2340C2
Foto
Módulo RF-BM-2340B1I CC2340R5 BLE
Módulo RF-BM-2340A2 CC2340R5 BLE
Módulo RF-BM-2340A2I CC2340R5 BLE
Módulo RF-BM-2340C2 CC2340R5 BLE
CI CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
Centro ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz
Antena tarjeta de circuito impreso Interfaz IPEX/medio orificio IPEX Interfaz IPEX/medio orificio Interfaz de chip/medio agujero
RAM 36 KB 36 KB 36KB 36 KB 36 KB
Destello 512KB 512KB 512KB 512KB 512KB
Protocolos BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios
Fuente de alimentación 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +8 dBm +8 dBm +8 dBm +8 dBm +8 dBm
Sensibilidad de recepción

–102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps

–102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps
–102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps
–102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps
–102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps
GPIO 24 24 12 12 12
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 130 m @ 1M PHY 180 m @ LE PHY codificada


150 m @ 1M PHY (antena de PCB externa) 220 m @ PHY codificada LE (antena de PCB externa)  130 m @ 1M PHY 180 m @ LE PHY codificada


150 m @ 1M PHY (antena de PCB externa) 220 m @ PHY codificada LE (antena de PCB externa) 50 m @ 1M FÍSICO

80 m @ LE codificado PHY

Dimensión (mm) 22,0 x 15,55 x 2,1 22,0 x 15,55 x 2,1 16,6 x 11,2  x 2,1 15,2 x  11,2  x 2,1 8,0 x  8,0  x 1,82
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA
Malla Bluetooth
De largo alcance
Física de 2 Mbps
AoA/AoD SDK está en planificación SDK está en planificación SDK está en planificación SDK está en planificación SDK está en planificación
Protocolo UART BLE√ BLE√ BLE√ BLE√ BLE√
Solicitud Dispositivo médico, ESL Dispositivo médico, ESL Dispositivo médico, ESL Dispositivo médico, ESL Dispositivo médico, ESL
