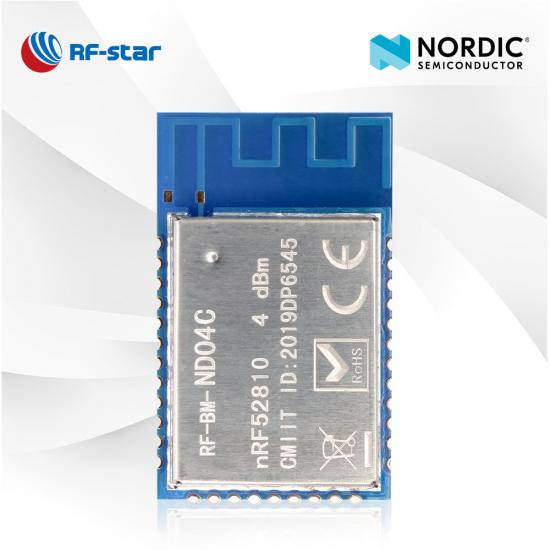

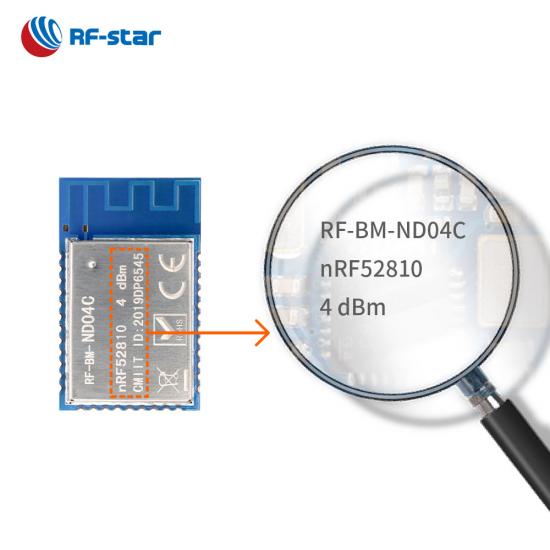

Módulo BLE5.0 de baja energía módulo UART nRF52810 RF-BM-ND04C

  • BLE5.0 Module UART nRF52810 module RF-BM-ND04C
  • BLE5.0 Module UART nRF52810 module RF-BM-ND04C
  • BLE5.0 Module UART nRF52810 module RF-BM-ND04C
  • BLE5.0 Module UART nRF52810 module RF-BM-ND04C
  • BLE5.0 Module UART nRF52810 module RF-BM-ND04C

Módulo BLE5.0 de baja energía módulo UART nRF52810 RF-BM-ND04C

RF-BM-ND04C es un módulo Bluetooth 5.0 de bajo consumo desarrollado para los requisitos de alta confiabilidad y alto rendimiento de los productos IoT que funcionan con baterías. Es un módulo ideal para aplicaciones con usos menos complejos. Comience el desarrollo de su producto con el módulo BLE RF-BM-ND04C nRF52810.

  • P/N:

    RF-BM-ND04C

  • Stock de mercancías:

    1000

  • SoC:

    nRF52810

  • Procesador:

    32-bit ARM® Cortex®-M4 64 MHz

  • Protocolos:

    Bluetooth 5.0 low energy

  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz

  • Paquete (mm):

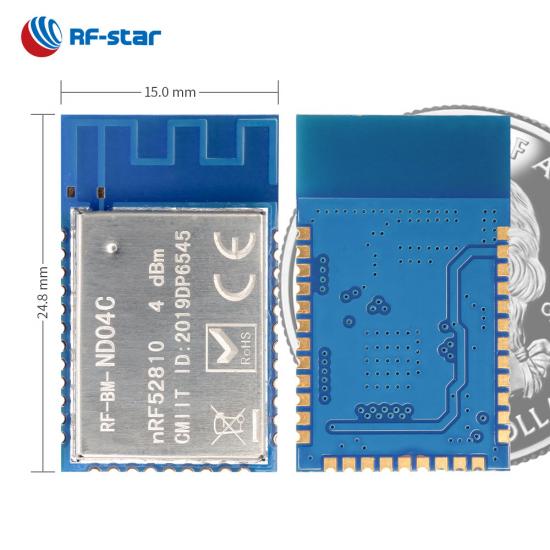

    24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 33-pin

  • Características:

    ANT, 2.4 GHz proprietary

  • GPIO:

    29

  • Max. Poder TX:

    +4 dBm

  • Rango de transmisión:

    100 m
Consulta ahora

RF-BM-ND04C  es un módulo RF basado en el versátil SoC Nordic BLE5.0 nRF52810 con un procesador ARM® Cortex®-M4 de 32 bits. Integra un cristal de 32,768 kHz y 32 MHz, un filtro LC, un adaptador de antena y una antena PCB F invertida de línea meandro . Es compatible con BLE stack v5.0, incluida la función de alta velocidad de 2 Mbps. Los numerosos periféricos e interfaces digitales del RF-BM-ND04C , como PDM, PWM, UART, SPI, I²C y ADC de 12 bits, lo hacen aplicable en muchas aplicaciones, incluidos controles remotos, dispositivos portátiles, cascos de realidad virtual, etc. Presenta un bajo consumo de energía, una distancia de conexión robusta y una confiabilidad rígida.


Módulo BLE5.0 UART nRF52810 módulo RF-BM-ND04C

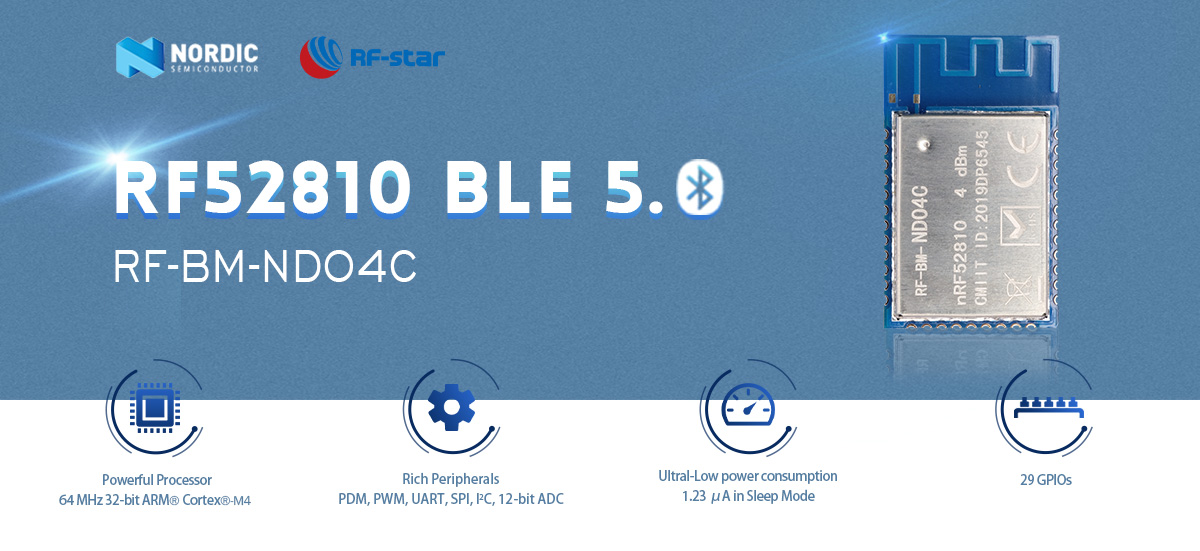

Potente procesador

RF-BM-ND04C es un módulo Bluetooth5.0 Low Energy con un potente procesador ARM® Cortex®-M4 de 32 bits y 64 MHz.

Periféricos e interfaces enriquecidos

El módulo nRF52810 tiene numerosos periféricos e interfaces digitales como PDM, PWM, UART, SPI, I2C y ADC de 12 bits.

Antena de alta eficacia

Su paquete de varilla con sello de paso de 1,27 mm y su diseño de PCB le ofrecen un montaje sencillo y un mejor rango de transmisión que otras antenas.

Consumo de energía ultrabajo

El consumo de energía del módulo BLE nRF52810 es de 1,23 μA en modo de suspensión.

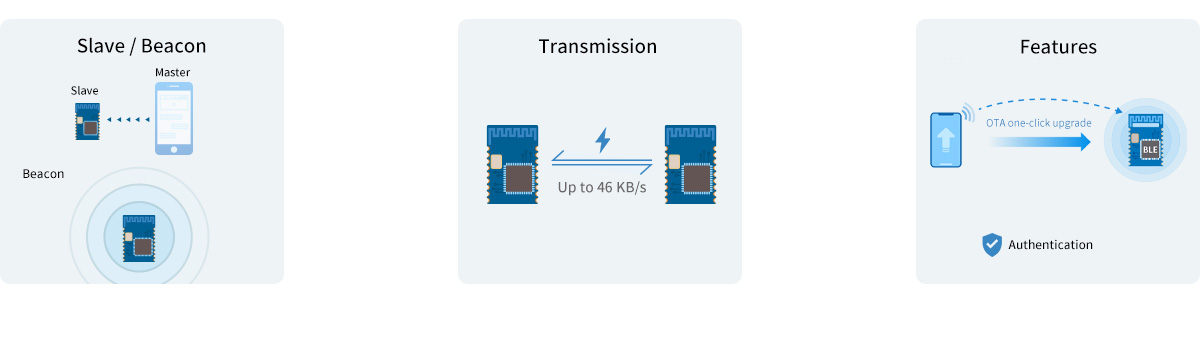

Protocolo UART

Funciones ricas con OTA, solo esclavo


- Protocolo de transmisión transparente (puente) -

·  Varios roles: esclavo, faro

· Máx. Velocidad de transmisión transparente: hasta 46 kB/s

· Características: O TA, autenticación

El módulo BLE nRF52810 admite protocolo de transmisión transparente (puente)

Recurso de referencia:

¿Cuántos modos de trabajo pueden admitir los productos de la serie Nordic BLE?


SoC inalámbrico:


  • Procesador ARM® Cortex®-M4 de 32 bits con FPU, 64 MHz
  • Potencia TX: -20 dBm a +4 dBm
  • Sensibilidad en modo BLE: -96 dBm
  • Memoria
    • -192 KB de memoria flash
    • -24 KB de RAM
  • Velocidad de datos: 1 Mbps, 2 Mbps

Protocolos admitidos:


  • Bluetooth 5.0 de bajo consumo
  • HORMIGA
  • Propietario de 2,4 GHz


Consumo actual:


  • 2,62 μA en modo de suspensión
  • 70,33 μA a un ciclo de transmisión de 200 ms
  • 64,72 μA a un ciclo de conexión de 50 ms

Rango de operación:


  • Rango de tensión de alimentación 1,7 V ~ 3,6 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C


Periféricos ricos:


  • ADC de 12 bits y 200 kps
  • 29 GPIO
  • PWM de 4 canales
  • Interfaz de micrófono digital (PDM)
  • Maestro/esclavo SPI
  • Maestro/esclavo I²C
  • UART (CTS/RTS)


Certificados:


  • FCC
  • SRRC
  • RoHS


Módulo BLE serie NORDIC nRF52
Número de pieza RF-BM-ND09A RF-BM-ND09 RF-BM-ND08C RF-BM-ND04CI RF-BM-ND04C RF-BM-ND08 RF-BM-ND04I RF-BM-ND04
Foto
CI nRF52805 nRF52805 nRF52810 nRF52810 nRF52810 nRF52832 nRF52832 nRF52832
Centro ARM® Cortex®-M4 de 64MHz ARM® Cortex®-M4 de 64MHz ARM® Cortex®-M4 de 64MHz ARM® Cortex®-M4 de 64MHz ARM® Cortex®-M4 de 64MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz
Antena PCB/almohadilla Almohadilla Interfaz PCB/medio orificio Interfaz IPEX/medio orificio tarjeta de circuito impreso Interfaz PCB/medio orificio Interfaz IPEX/medio orificio tarjeta de circuito impreso
RAM 24 KB 24 KB 24 KB 24 KB 24 KB 64KB 64KB 64KB
Destello 192KB 192KB 192KB 192KB 192KB 512KB 512KB 512KB
Protocolos BLE5.3, propietario, ANT BLE5.3, propietario, ANT BLE5.3, propietario, ANT BLE5.3, BLE 2M PHY, propietario, ANT BLE5.3, propietario, ANT BLE5.3, propietario, ANT, NFC BLE5.3, propietario, ANT, NFC BLE5.3, propietario, ANT, NFC
Fuente de alimentación 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm
Sensibilidad de recepción -97 dBm a 1 Mbit/s BLE -97 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE
GPIO 10 10 dieciséis 29 29 29 29 29
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 30 metros 40 m (antena PCB externa) 75 metros 100 m (antena PCB externa) 80 metros 80 metros 110 m (antena PCB externa) 90 metros
Dimensión (mm) 7,0 x 9,0 x 2,0 7,0 x 7,0 x 2,0 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3
Paquete Paso de 0,6 mm DFN Paso de 0,6 mm DFN Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA √ √ √ √ √ √ √ √
Malla Bluetooth × × × × × √ √ √
De largo alcance × × × × × × × ×
Física de 2 Mbps √ √ √ √ √ √ √ √
AoA/AoD × × × × × × × ×
Protocolo UART Esclavo Esclavo Esclavo Esclavo Esclavo Amo-esclavo simultáneamente, un amo-esclavo Amo-esclavo simultáneamente, un amo-esclavo Amo-esclavo simultáneamente, un amo-esclavo
Funciones Dimensión ultrapequeña, alta efectividad Dimensión ultrapequeña, alta efectividad, factible para antena externa Alta compatibilidad, alta efectividad Conector IPEX de alta eficacia para un diseño de antena más externo Menor consumo de energía, alta efectividad Tamaño compacto para más aplicaciones Factible para antenas externas con un rango de transmisión más largo. Alta compatibilidad
