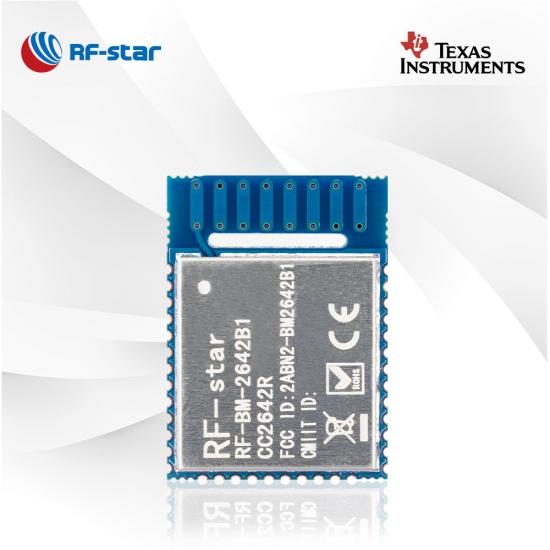

El más nuevo módulo TI CC2642R Bluetooth 5.1 de bajo consumo RF-BM-2642B1

  • TI CC2642R Bluetooth 5.1 Low Energy Module
  • TI CC2642R Bluetooth 5.1 Low Energy Module
  • TI CC2642R Bluetooth 5.1 Low Energy Module
  • TI CC2642R Bluetooth 5.1 Low Energy Module
  • TI CC2642R Bluetooth 5.1 Low Energy Module

El más nuevo módulo TI CC2642R Bluetooth 5.1 de bajo consumo RF-BM-2642B1

RF-BM-2642B1 es un módulo Bluetooth 5.1 de bajo consumo diseñado para los requisitos de alto rendimiento de los productos IoT. La función de radiogoniometría permite que el módulo satisfaga las necesidades de una amplia gama de aplicaciones. Comience su diseño con el módulo BLE RF-BM-2642B1 CC2642R.

  • P/N:

    RF-BM-2642B1

  • SoC:

    CC2642R

  • Procesador:

    48 MHz ARM® Cortex®-M4F

  • Protocolos:

    Bluetooth 5.1 low energy

  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz

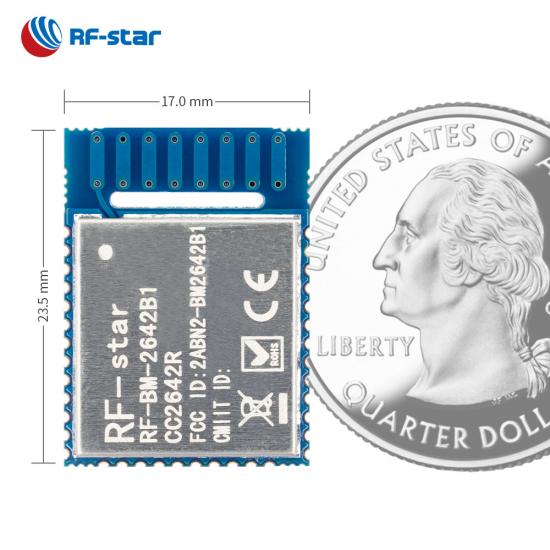

  • Paquete (mm):

    23.5 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin

  • Características:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension, Direction finding, Bluetooth mesh

  • GPIO:

    31

  • Max. Poder TX:

    +5 dBm

  • Rango de transmisión:

    150 m
Consulta ahora

El módulo RF-BM-2642B1 BLE5.1 está optimizado para comunicaciones inalámbricas de baja potencia y aplicaciones de detección avanzadas. Integra el potente SoC TI CC2642R , un cristal de 48 MHz, un cristal de 32,768 kHz, 352 kB de flash programable en el sistema, ROM de 256 kB, un filtro LC y una antena integrada de PCB de alto rendimiento. El procesador central ARM® Cortex®-M4F permite que el módulo CC2642R funcione a una corriente extremadamente baja en modos de energía flexibles y presenta un tamaño pequeño, una distancia de conexión robusta y una confiabilidad rígida. El módulo Bluetooth Low Energy también se puede preprogramar con un protocolo de transmisión transparente integrado con velocidad de datos 1M PHY y 2M PHY, BLE de largo alcance y paquetes de extensión publicitaria. Al utilizar el kit de desarrollo de software (SDK) TI SimpleLink™ CC13x2 y CC26x2, el módulo se puede utilizar para aplicaciones Bluetooth Mesh y localización en tiempo real (RTLS).


Características del módulo CC2642R Bluetooth 5.1 de bajo consumo


- Protocolo de transmisión transparente  (puente) BLE 5.0 -

· Varios roles: Maestro, Esclavo, Amo-esclavo, Baliza

· Multiconexiones: un maestro y siete esclavos al mismo tiempo

· UUID de servicio personalizado

· Autenticacion de usuario

· Reconexión automática

Protocolo de transmisión transparente BLE 5.0 del módulo de bajo consumo CC2642R Bluetooth 5.1



- Pantalla del producto -


SoC inalámbrico:

  • Procesador ARM® Cortex®-M4F de 48 MHz
  • Potencia TX: Hasta +5 dBm
  • Sensibilidad en modo BLE: -97 dBm
  • Memoria
    • -352 kB de destello
    • -256 KB de ROM
    • -80 kB de memoria RAM


Características:

  • Bluetooth 4.2 de bajo consumo
  • Bluetooth 5.0 de bajo consumo
  • Malla Bluetooth
  • Búsqueda de dirección


Consumo actual:

  • 1,88 μA en modo de suspensión
  • 101,94 μA a un ciclo de transmisión de 200 ms
  • 77,07 μA a un ciclo de conexión de 100 ms

Rango de operación:

  • Rango de tensión de alimentación 1,8 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C


Periféricos ricos:

  • ADC de 12 bits
  • CAD
  • 31 GPIO
  • SPI
  • I²C
  • I²S
  • RTC
  • UART (CTS/RTS)
Módulos BLE de la serie TI CC264x
Número de pieza RF-BM-2642QB1I RF-BM-2642B1 RF-BM-2642B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
Foto Módulo BLE RF-BM-2642QB1I CC2642R-Q1 Módulo RF-BM-2642B1 CC2642R BLE Módulo RF-BM-2642B2 CC2642R BLE Módulo BLE RF-BM-4055B1L CC2640R2LRHB Módulo BLE RF-BM-4077B1L CC2640R2LRGZ Módulo BLE RF-BM-4077B1 CC2640R2FRGZ Módulo BLE RF-BM-4044B5 CC2640R2F Módulo BLE RF-BM-4044B4 CC2640R2F Módulo BLE RF-BM-4044B3 CC2640R2F Módulo BLE RF-BM-4044B2 CC2640R2F
CI CC2642R-Q1 CC2642R CC2642R CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Centro ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz
Antena IPEX tarjeta de circuito impreso tarjeta de circuito impreso tarjeta de circuito impreso tarjeta de circuito impreso tarjeta de circuito impreso Interfaz de chip/medio orificio Interfaz de chip/medio orificio IPEX tarjeta de circuito impreso
RAM 88KB 88KB 88KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Destello 352KB 352KB 352KB 128KB 128KB 128KB 128KB 128KB 128KB 128KB
Protocolos BLE5.2 BLE5.2 BLE5.2 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
Fuente de alimentación 1,8 V ~ 3,63 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +5dBm +5dBm +5dBm +5dBm +5dBm +5dBm +2 dBm +2 dBm +2 dBm +2 dBm
Sensibilidad de recepción -97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado
GPIO 31 31 31 13 31 31 10 10 10 10
Temperatura de trabajo -40 ℃ ~ +125 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 200 m @ 1M PHY 300 m @ LE PHY codificada 110 m @ 1M PHY 160 m @ LE PHY codificada 140 m @ 1M PHY 255 m @ LE PHY codificada 60 m @ 1M PHY 90 m @ LE PHY codificada 70 m @ 1M PHY 100 m @ LE PHY codificada 80 m @ 1M PHY 110 m @ LE PHY codificada Antena de chip 30 m @ 1 M PHY 60 m @ LE PHY codificada Antena de chip 20 m @ 1 M PHY 50 m @ LE PHY codificada Antena PCB externa 110 m @ 1M PHY 150 m @ LE PHY codificada 60 m @ 1M PHY 90 m @ LE PHY codificada
Dimensión (mm) 21,5 x 17,0 x 2,2 23,5 x 17,0 x 2,2 23,5 x 17,0 x 2,2 15,2 x 11,2 x 1,7 23,5 x 17,0 x 1,7 23,5 x 17,0 x 1,7 10,5 x 8,5 x 2,0 8,0 x 8,0 x 1,5 15,2 x 11,2 x 2,1 16,6 x 11,2 x 1,7
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA √ √ √ √ √ √ √ √ √ √
Malla Bluetooth √ √ × × × × × × × ×
De largo alcance √ √ √ √ √ √ √ √ √ √
Física de 2 Mbps √ √ √ √ √ √ √ √ √ √
AoA/AoD √ √ √ × × √ √ √ √ √
Protocolo UART Amo-esclavo simultáneamente Amo-esclavo simultáneamente Amo-esclavo simultáneamente Maestro-esclavo Maestro-esclavo Maestro-esclavo Maestro-esclavo Maestro-esclavo Maestro-esclavo Maestro-esclavo
Funciones Grado AEC-Q100 Alto rendimiento antiinterferencias Alto rendimiento antiinterferencias Alta rentabilidad Alta rentabilidad 31 GPIO para aplicaciones más disponibles Pequeñas dimensiones, almohadillas de doble cara. Dimensión ultrapequeña Factible para antenas externas. Alta estabilidad
