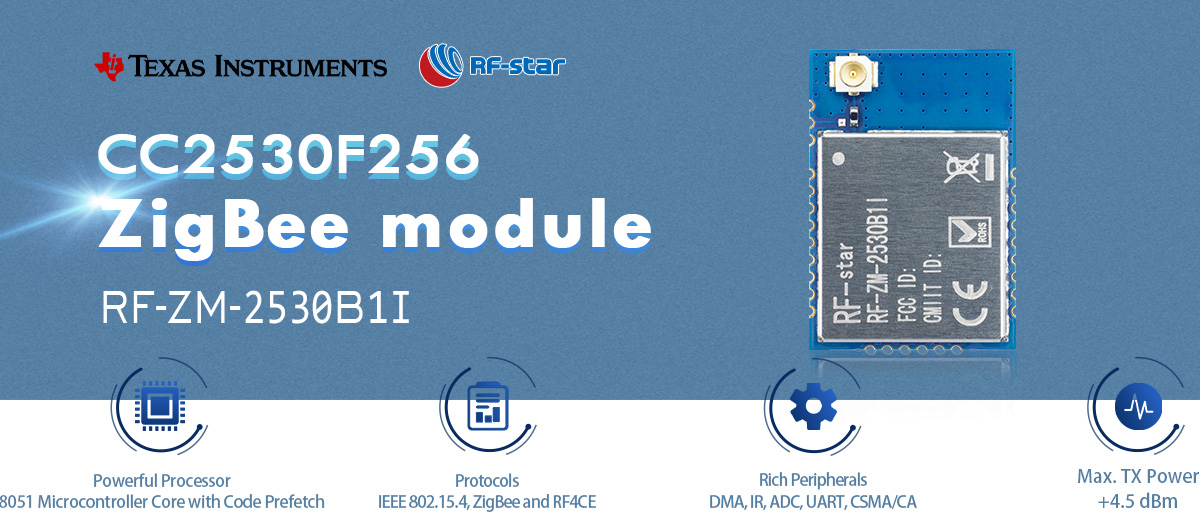

Módulo ZigBee RF-ZM-2530B1I CC2530

  • CC2530 2.4G ZigBee module RF-ZM-2530B1I for RF4CE
  • CC2530 2.4G ZigBee module RF-ZM-2530B1I for RF4CE
  • CC2530 2.4G ZigBee module RF-ZM-2530B1I for RF4CE
  • CC2530 2.4G ZigBee module RF-ZM-2530B1I for RF4CE

Módulo ZigBee RF-ZM-2530B1I CC2530

El módulo RF-ZM-2530B1I está diseñado para aplicaciones IEEE 802.15.4, ZigBee y RF4CE con necesidades de alimentación por batería. El tamaño pequeño puede satisfacer los requisitos de la mayoría de los electrodomésticos inteligentes. Elija el módulo CC2530 ZigBee para comenzar su diseño.

  • P/N:

    RF-ZM-2530B1I

  • SoC:

    CC2530

  • Procesador:

    8051 Microcontroller Core with Code Prefetch

  • Protocolos:

    ZigBee

  • Frecuencia de trabajo:

    2394 MHz ~ 2507 MHz

  • Paquete (mm):

    22.3 × 15.3 × 2.2, half-hole, 1.27 pitch, 24-pin

  • Características:

    IEEE 802.15.4, Radio Frequency for Consumer Electronics (RF4CE)

  • GPIO:

    19

  • Max. Poder TX:

    +4.5 dBm

  • Rango de transmisión:

    200 m
Consulta ahora

RF-ZM -2530 B1I  es un  módulo Zig Bee  de 2,4 GHz basado en  TI CC2530 . Presenta control de baja potencia, bajo costo y baja latencia, una fuerte capacidad antiinterferente y un largo rango de transmisión. El diseño de este módulo facilita la implementación de redes para el control remoto ZigBee y los dispositivos de entrada ZigBee. Y puede configurar una conectividad inalámbrica bidireccional simple y robusta entre diferentes proveedores.

Características del módulo ZigBee CC2530

- Aplicaciones -

· Sistemas de Control Remoto RF4CE

· Sistemas IEEE 802.15.4 de 2,4 GHz

· Inicio/Automatización de edificios

· Sistemas de Iluminación

· Cuidado de la salud

· Sistemas ZigBee

Aplicaciones del módulo ZigBee CC2530


Recursos Relacionados:

RF-star lanza módulos Zigbee sobre CC2530

SoC inalámbrico :

  • Núcleo de microcontrolador 8051 de alto rendimiento y bajo consumo con captación previa de código
  • Potencia TX: Hasta +4,5 dBm
  • Sensibilidad :
    • -85 dBm @ IEEE 802.15.4
  • Memoria
    • flash de 256 KB
    • 8  KB de RAM

Características:

  • ZigBee
  • IEEE 802.15.4
  • R F4CE



Rango de operación:

  • Rango de tensión de alimentación 2,0 V ~ 3,6 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C

Periféricos ricos:

  • DMA
  • IR
  • CAD
  • UART
  • CSMA/CA





Módulos ZigBee de la serie TI CC2530
Número de pieza RF-ZM-2530P1I RF-ZM-2530P1 RF-ZM-2530B1I RF-ZM-2530B1 WE1005
Foto CC2530, CC2952 Módulo Zigbee RF-ZM-2530P1I CC2530, CC2952 Módulo Zigbee RF-ZM-2530P1 CC2530 Módulo Zigbee RF-ZM-2530B1I CC2530 Módulo Zigbee RF-ZM-2530B1 CC2530 Módulo Zigbee WE1005
CI CC2530, CC2952 CC2530, CC2952 CC2530 CC2530 CC2530
Centro 8051 8051 8051 8051 8051
Antena IPEX tarjeta de circuito impreso IPEX tarjeta de circuito impreso tarjeta de circuito impreso
RAM 8 KB 8 KB 8 KB 8 KB 8 KB
Destello 256KB 256KB 256KB 256KB 256KB
Protocolos ZigBee, IEEE 802.15.4, RF4CE ZigBee, IEEE 802.15.4, RF4CE ZigBee, IEEE 802.15.4, RF4CE ZigBee, IEEE 802.15.4, RF4CE ZigBee, IEEE 802.15.4, RF4CE
Fuente de alimentación 2,0 V ~ 3,8 V, recomendado a 3,3 V 2,0 V ~ 3,8 V, recomendado a 3,3 V 2,0 V ~ 3,8 V, recomendado a 3,3 V 2,0 V ~ 3,8 V, recomendado a 3,3 V 2,0 V ~ 3,8 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +19 dBm +19 dBm +4,5dBm +4,5dBm +4,5dBm
Sensibilidad de recepción -97 dBm -97 dBm -97 dBm -97 dBm -97 dBm
GPIO 17 17 17 17 19
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 1000 m (antena de barra de pegamento externa) 800m 300 m (antena de barra de pegamento externa) 200 metros 200 metros
Dimensión (mm) 25,5 x 16,3 x 2,2 25,5 x 16,3 x 2,1 22,3 x 15,3 x 2,1 22,3 x 15,3 x 2,1 22,0 x 16,0 x 2,3
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
Funciones Mayor alcance de transmisión, procesador de red Zigbee Mayor alcance de transmisión, procesador de red Zigbee Procesador de red Zigbee de alta estabilidad Procesador de red Zigbee de alta estabilidad Procesador de red Zigbee de alta estabilidad
