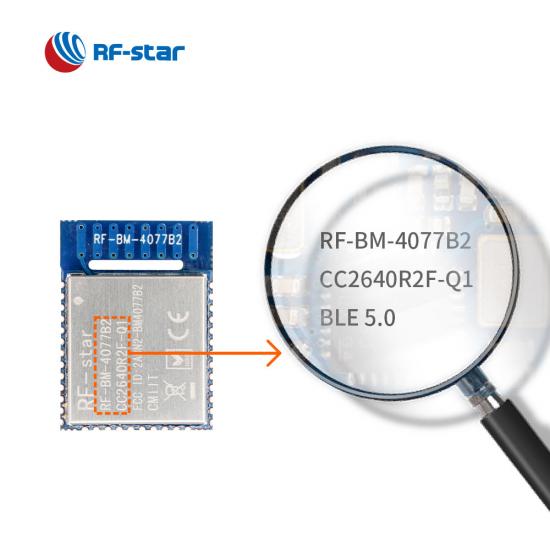

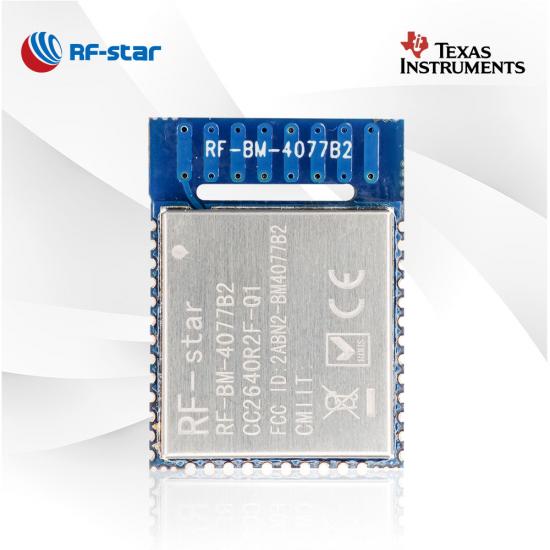

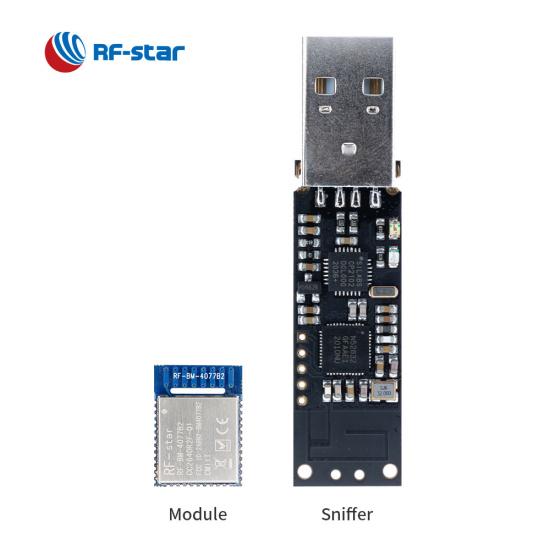

Módulo BLE5.0 CC2640R2F-Q1 para automoción RF-BM-4077B2

RF-BM-4077B2 es un módulo Bluetooth 4.2 y Bluetooth 5.0 Low Energy dirigido al mercado de la automoción. El IC CC2640R2F-Q-1 es un SoC inalámbrico compatible con AEC-Q100. Encuentre RF-BM-4077B2, que le ayudará a terminar la parte de RF de su diseño.

  • P/N:

    RF-BM-4077B2
  • SoC:

    CC2640R2F-R2F
  • Procesador:

    48 MHz ARM® Cortex®-M3
  • Protocolos:

    Bluetooth 5.0 low energy
  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz
  • Paquete (mm):

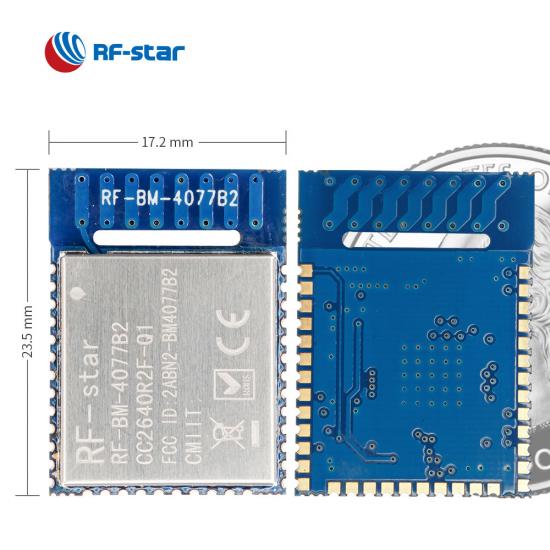

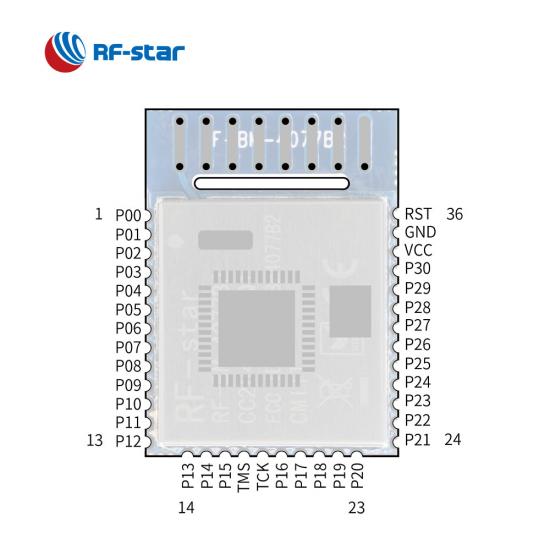

    23.5 × 17.0 × 1.7, half-hole, 1.27 pitch, 36-pin
  • Características:

    wide working temperature range of -40 °C ~ +105 °C, LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension
  • GPIO:

    31
  • Max. Poder TX:

    +5 dBm
  • Rango de transmisión:

    120 m

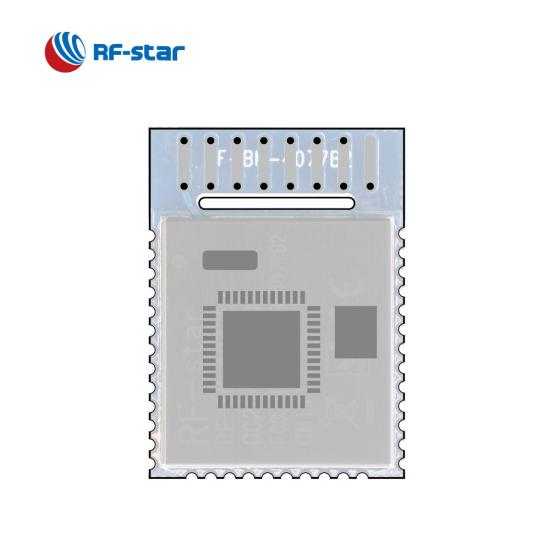

RF-BM-4077B2 es el primer transmisor Bluetooth automático de RF-star . Se basa en el SoC inalámbrico CC2640R2F-Q1 de Texas Instruments compatible con AEC-Q100 y compatible con Bluetooth 4.2 y Bluetooth 5.0 Low Energy. El procesador principal ARM Cortex-M3 de 32 bits a 48 MHz hace que este módulo tenga un alto rendimiento y un menor consumo de energía. El módulo consta de un cristal de 24 MHz, un cristal de 32,768 kHz, un balun LC y una antena PCB F invertida. Puede funcionar en modo de transmisión transparente y establecer parámetros mediante comandos AT, lo que permite a los usuarios crear rápidamente una conexión BLE confiable para las aplicaciones. Este módulo CC2640R2F es uno de los módulos más adecuados para la industria automotriz.


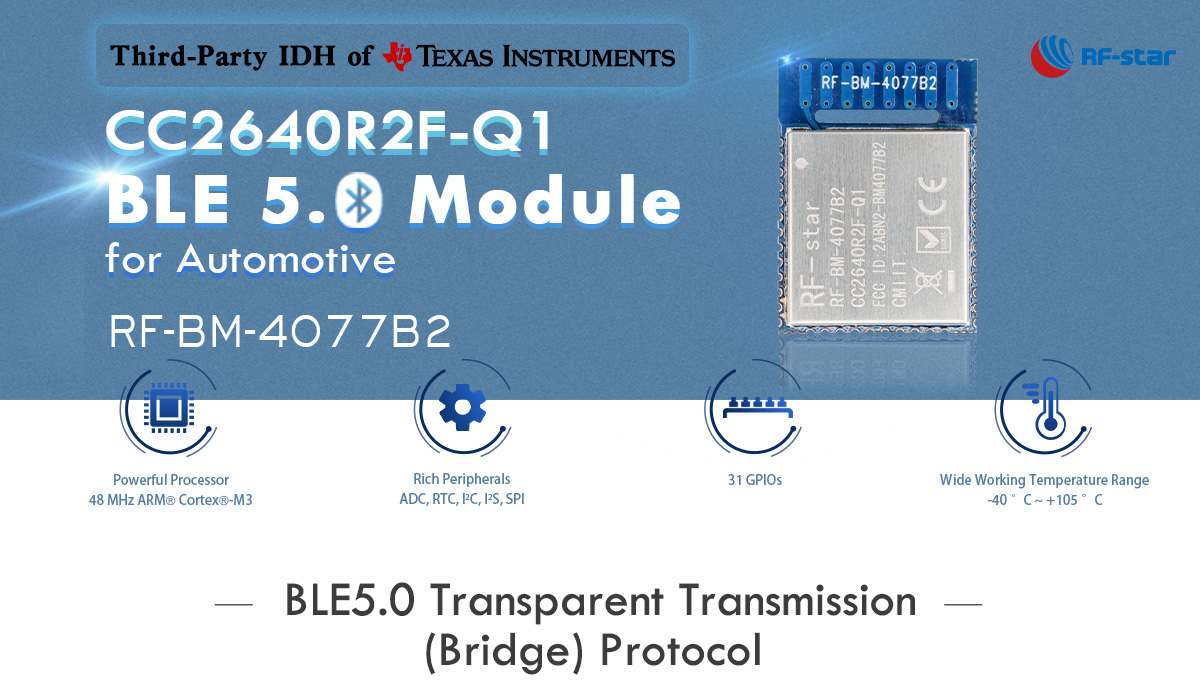

Módulo BLE5.0 CC2640R2F-Q1 para automoción


- Protocolo de transmisión transparente  (puente) BLE 5.0  -

· Rol único de esclavo, Rol único de maestro

· UUID de servicio personalizado

· Contraseña de conexión

· Velocidad de datos : 1 Mbps, 2 Mbps, 500 kbps, 125 kbps

· Paquetes de extensión publicitaria

El módulo CC2640R2F-Q1 admite el módulo de transmisión transparente BLE 5.0


- Protocolo de transmisión transparente  (puente) BLE 4.2   -

· Varios roles: esclavo, amo, amo-esclavo

·  Parámetros ajustables : velocidad en baudios, intervalo de conexión, intervalo de transmisión, potencia TX…

· Contraseña de conexión

El módulo CC2640R2F-Q1 admite el módulo de transmisión transparente BLE 4.2


Recursos Relacionados:

Módulo Bluetooth 5.0 con chip de grado automotriz CC2640R2F-Q1

Diferencias entre TI CC2640R2L y CC2640R2F

Tablero de pruebas para módulo serie TI (CC2540 CC2541 CC2640)


SoC inalámbrico:

  • Procesador ARM® Cortex®-M3 de 48 MHz
  • Potencia TX: Hasta +5 dBm
  • Sensibilidad en modo BLE: -97 dBm
  • Memoria
    • -128kB de destello
    • -20 kB de memoria RAM


Protocolos admitidos:

  • Bluetooth 4.2 de bajo consumo
  • Bluetooth 5.0 de bajo consumo


Consumo actual:

  • 2,71 μA en modo de suspensión
  • 38,11 μA a un ciclo de transmisión de 200 ms (deshabilita el pull-up EN interno)
  • 188,72 μA a un ciclo de conexión de 20 ms (deshabilita el pull-up EN interno)

Rango de operación:

  • Rango de tensión de alimentación 1,8 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +105 °C


Periféricos ricos:


  • ADC de 12 bits
  • 31 GPIO
  • SPI
  • I²C
  • I²S
  • RTC
  • UART (CTS/RTS)
  • AES-128


Módulos BLE de la serie TI CC264x
Número de pieza RF-BM-2642B1 RF-BM-4077B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
Foto Módulo RF-BM-2642B1 CC2642R BLE Módulo BLE RF-BM-4077B2 CC2640R2F-Q1 Módulo BLE RF-BM-4055B1L CC2640R2LRHB Módulo BLE RF-BM-4077B1L CC2640R2LRGZ Módulo BLE RF-BM-4077B1 CC2640R2FRGZ Módulo BLE RF-BM-4044B5 CC2640R2F Módulo BLE RF-BM-4044B4 CC2640R2F Módulo BLE RF-BM-4044B3 CC2640R2F Módulo BLE RF-BM-4044B2 CC2640R2F
CI CC2642R CC2640R2F-Q1 CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Centro ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz
Antena tarjeta de circuito impreso tarjeta de circuito impreso tarjeta de circuito impreso tarjeta de circuito impreso tarjeta de circuito impreso Interfaz de chip/medio orificio Interfaz de chip/medio orificio IPEX tarjeta de circuito impreso
RAM 88KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Destello 352KB 128KB 128KB 128KB 128KB 128KB 128KB 128KB 128KB
Protocolos BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
Fuente de alimentación 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +5dBm +5dBm +5dBm +5dBm +5dBm +2 dBm +2 dBm +2 dBm +2 dBm
Sensibilidad de recepción -97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado
GPIO 31 31 13 31 31 10 10 10 10
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 110 m @ 1M PHY 160 m @ LE PHY codificada 100 m @ 1M PHY 150 m @ LE PHY codificada 60 m @ 1M PHY 90 m @ LE PHY codificada 70 m @ 1M PHY 100 m @ LE PHY codificada 80 m @ 1M PHY 110 m @ LE PHY codificada Antena de chip 30 m @ 1 M PHY 60 m @ LE PHY codificada Antena de chip 20 m @ 1 M PHY 50 m @ LE PHY codificada Antena PCB externa 110 m @ 1M PHY 150 m @ LE PHY codificada 60 m @ 1M PHY 90 m @ LE PHY codificada
Dimensión (mm) 23,5 x 17,0 x 2,2 23,5 x 17,0 x 2,2 15,2 x 11,2 x 1,7 23,5 x 17,0 x 1,7 23,5 x 17,0 x 1,7 10,5 x 8,5 x 2,0 8,0 x 8,0 x 1,5 15,2 x 11,2 x 2,1 16,6 x 11,2 x 1,7
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA
Malla Bluetooth × × × × × × × ×
De largo alcance
Física de 2 Mbps
AoA/AoD × ×
Protocolo UART Amo-esclavo simultáneamente Maestro-esclavo Maestro-esclavo Maestro-esclavo Maestro-esclavo Maestro-esclavo Maestro-esclavo Maestro-esclavo Maestro-esclavo
Funciones Alto rendimiento antiinterferencias Grado AEC-Q100, alto rendimiento antiinterferencias Alta rentabilidad Alta rentabilidad 31 GPIO para aplicaciones más disponibles Pequeñas dimensiones, almohadillas de doble cara. Dimensión ultrapequeña Factible para antenas externas. Alta estabilidad
