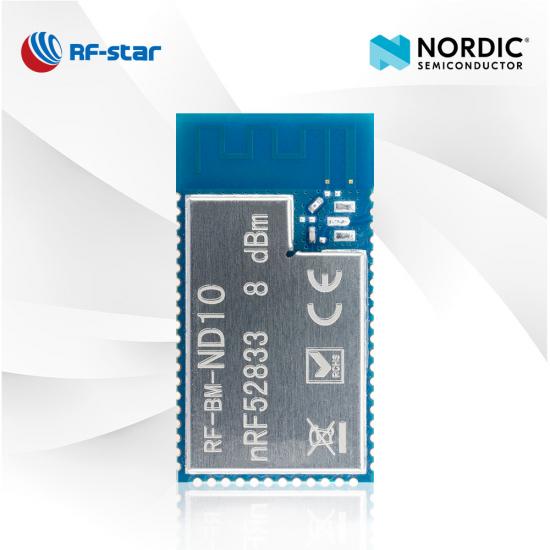

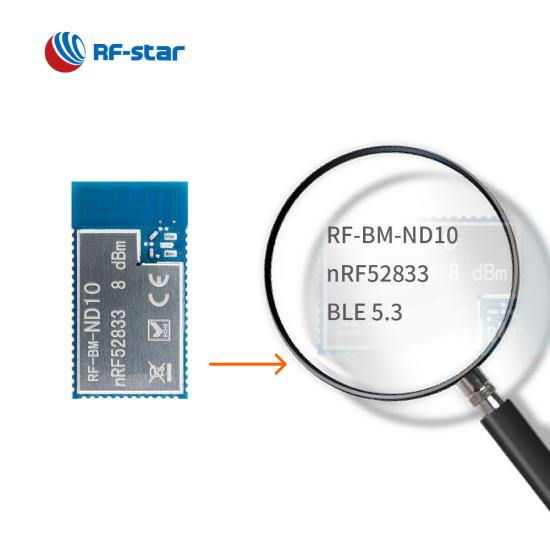

Módulo multiprotocolo RF-BM-ND10 nRF52833 BLE5.3 ZigBee Thread

RF-BM-ND10 es un módulo multiprotocolo desarrollado para los requisitos de alto rendimiento y alta confiabilidad de los productos y puertas de enlace de IoT. Este módulo también es compatible con Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT y 2,4 GHz propietario. La función de búsqueda de dirección AoA/AoD hace que el módulo sea popular en aplicaciones de ubicación.

  • P/N:

    RF-BM-ND10
  • SoC:

    nRF52833
  • Procesador:

    32-bit ARM® Cortex®-M4F 64 MHz
  • Protocolos:

    BLE5.3, Proprietary, Thread, ZigBee, ANT, NFC
  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz
  • Paquete (mm):

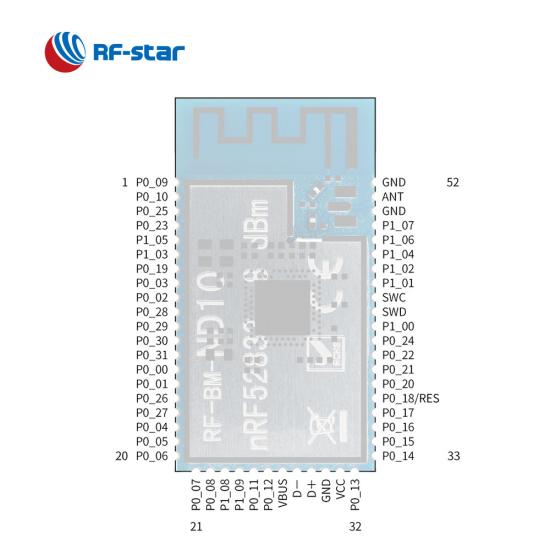

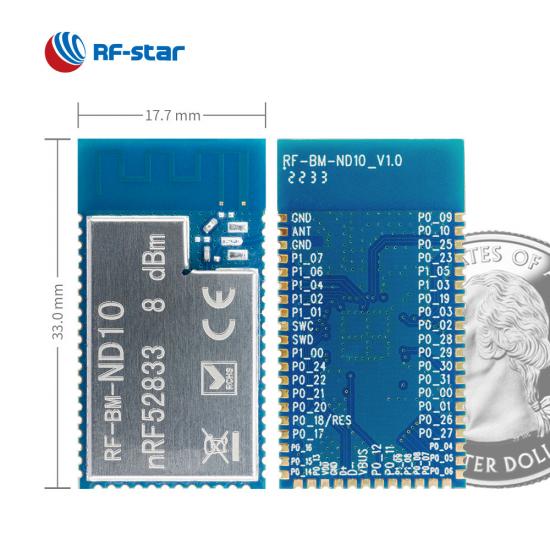

    233.0 x 17.7 x 2.1, 1.27-mm pitch half-hole, 52-pin
  • Características:

    Bluetooth Direction Finding AoA/AoD, Bluetooth long range, NFC-A, USB 2.0, High-speed SPI
  • GPIO:

    42
  • Max. Poder TX:

    +8 dBm
  • Rango de transmisión:

    500 m

RF-BM-ND10 es un módulo multiprotocolo basado en Nordic SoC nRF52833 con procesador ARM ®  Cortex ® -M4F de 64 MHz. Integra los cristales, el emparejamiento y las opciones de antena (antena PCB integrada, conector IPEX o interfaz de antena de medio orificio). Es compatible con Bluetooth® 5.3 Low Energy , malla Bluetooth, Thread, Zigbee, ANT y propietario. Una amplia gama de interfaces analógicas y digitales como NFC-A, ADC, USB 2.0 de 12 Mbps de alta velocidad, SPI de 32 MHz de alta velocidad, SPI, UART, PWM, I2C, I2S y PDM hacen de este módulo un dispositivo ideal y de alta calidad. Dispositivo de alto rendimiento para aplicaciones comerciales, médicas e industriales avanzadas.



- Aplicaciones -

· Internet de las Cosas (IoT)

·  Baliza AoA /AoD

·  Venta al por menor

· Edificio inteligente

·  Hogar Inteligente

·  Iluminación inteligente

- Pantalla del producto -





SoC inalámbrico:


  • Procesador ARM® Cortex®-M4 de 32 bits con FPU, 64 MHz
  • Potencia TX: -20 dBm a +4 dBm
  • Sensibilidad en modo BLE:
    • -96 dBm (@BLE 1 Mbps)

    • 103 dBm (@BLE 125 kbps modo de largo alcance)

    • 99 dBm (@802.15.4 250 kbps)

    • -93 dBm (@2,4 GHz 1 Mbps)

    • 89 dBm (@2,4 GHz 2 Mbps)

  • Memoria
    • Flash de 512 KB
    • RAM de 128 KB



Características de radiofrecuencia:


  • Bluetooth® 5.3 de  bajo consumo
    • Velocidad de datos: 2 Mbps, 1 Mbps, 500 kbps y 125 kbps
    • Búsqueda de dirección de Bluetooth
    • Hilo: 250 kbps
    • 2.4 GHz Propietario: 2 Mbps, 1 Mbps
  • IEEE 802.15.4-2006
    • Velocidad de datos: 250 kbps
    • Hilo
    • ZigBee _
  • 2,4 GHz patentado
    • Velocidad de datos: 2 Mbps, 1 Mbps

  •   USB 2.0
  • NFC
  • HORMIGA


Consumo actual:


  • Corriente pico de 15,5 mA en TX (+8 dBm)
  • Corriente máxima de 6,0 mA en TX (0 dBm)

  • Corriente máxima de 6,0 mA en RX a 1 Mbps



Rango de operación:


  • Rango de tensión de alimentación 1,7 V ~ 5,5 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C



Periféricos ricos:


  • USB 2.0 de velocidad máxima de 12 Mbps
  •   SPI de 32 MHz de alta velocidad
  • Tipo-2 NFC-A
  • 2xUART(CTS/RTS)
  • I²S
  • PDM
  • 4xPWM
  • QDEC
  • ADC de 12 bits, 200 ksps
  • Comparador de baja potencia de 64 niveles,
  • Comparador de propósito general
  • Temporizador/contador de 5 x 32 bits
  • Contador en tiempo real de 3 x 24 bits
  • 42GPIO
  • Sensor de temperatura
  • WDT
  • RNG
