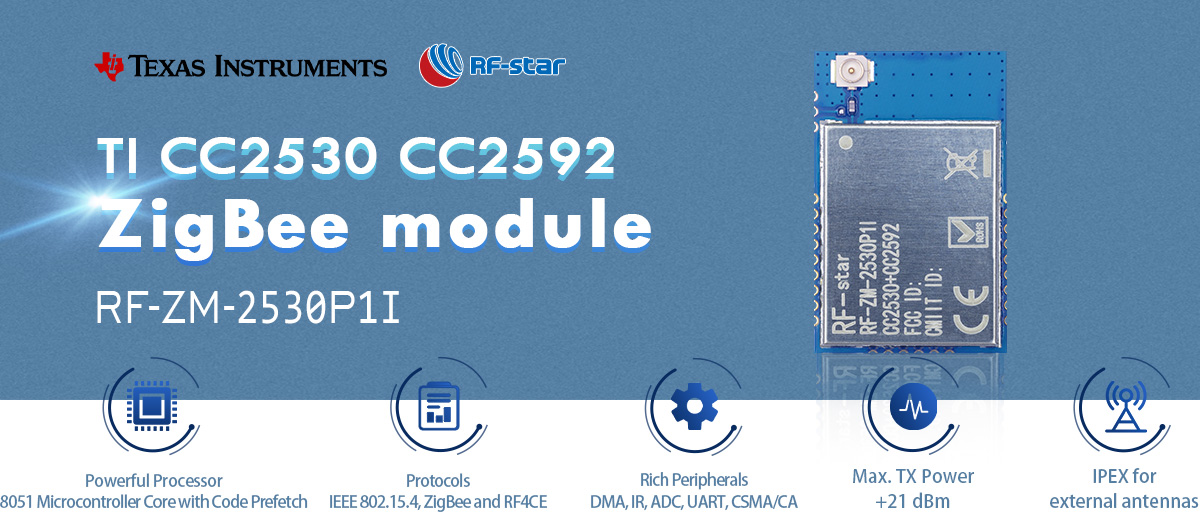

Módulo ZigBee RF-ZM-2530P1I CC2530 CC2592 con amplificador de potencia y conector IPEX

  • CC2530 CC2592 ZigBee Module
  • CC2530 CC2592 ZigBee Module
  • CC2530 CC2592 ZigBee Module
  • CC2530 CC2592 ZigBee Module

Módulo ZigBee RF-ZM-2530P1I CC2530 CC2592 con amplificador de potencia y conector IPEX

RF-ZM-2530P1I es un módulo ZigBee diseñado en CC2530 y CC2592. El módulo cuenta con un PA y un conector IPEX , lo que le permite una cobertura de transmisión más amplia y más factible para la antena externa.

  • P/N:

    RF-ZM-2530P1I

  • SoC:

    CC2530 CC2592

  • Procesador:

    8051 Microcontroller Core with Code Prefetch

  • Protocolos:

    ZigBee

  • Frecuencia de trabajo:

    2394 MHz ~ 2507 MHz

  • Paquete (mm):

    25.5 × 16.3 × 2.2, half-hole, 1.27 pitch, 24-pin

  • Características:

    IEEE 802.15.4, Radio Frequency for Consumer Electronics (RF4CE) , IPEX connector for external antenna

  • GPIO:

    16

  • Max. Poder TX:

    +21 dBm

  • Rango de transmisión:

    1000 m
Consulta ahora

RF-ZM-2530P1I  es un módulo ZigBee 3.0 diseñado en base a CC2530 y CC2592 (un amplificador de potencia). El módulo tiene el máximo. Potencia TX de hasta 21 dBm e integra un conector IPEX, lo que hace factible alcanzar un mayor rango de transmisión. Se compone de un núcleo 8051, flash de 256 KB, dos cristales y un potente filtro. El diseño robusto y el alto rendimiento lo hacen popular en aplicaciones ZigBee, incluido el control y monitoreo de hogares inteligentes , edificios inteligentes y la industria.

Módulo ZigBee RF-ZM-2530P1I CC2530 CC2592 con amplificador de potencia y conector IPEX


- Aplicaciones -

· Sistemas de Control Remoto RF4CE

·  Hogar Inteligente

· Edificio Inteligente

·  Sistema de seguimiento

·  Electrónica de consumo

·  Atención sanitaria

Aplicaciones del módulo Zigbee CC2530 y CC2592


Recursos Relacionados:

RF-star lanza módulos Zigbee sobre CC2530


SoC inalámbrico :

  • Núcleo de microcontrolador 8051 de alto rendimiento y bajo consumo con captación previa de código
  • Potencia TX: Hasta 21 dBm
  • Sensibilidad :
    • -100 dBm @ IEEE 802.15.4
  • Memoria
    • flash de 256 KB
    • 8  KB de RAM


Características:

  • ZigBee
  • IEEE 802.15.4
  • R F4CE



Rango de operación:


  • Rango de tensión de alimentación 2,0 V ~ 3,6 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C


Periféricos ricos:


  • 16 GIP
  • DMA
  • IR
  • CAD
  • UART
  • CSMA/CA



Módulos ZigBee de la serie TI CC2530
Número de pieza RF-ZM-2530P1I RF-ZM-2530P1 RF-ZM-2530B1I RF-ZM-2530B1 WE1005
Foto CC2530, CC2952 Módulo Zigbee RF-ZM-2530P1I CC2530, CC2952 Módulo Zigbee RF-ZM-2530P1 CC2530 Módulo Zigbee RF-ZM-2530B1I CC2530 Módulo Zigbee RF-ZM-2530B1 CC2530 Módulo Zigbee WE1005
CI CC2530, CC2952 CC2530, CC2952 CC2530 CC2530 CC2530
Centro 8051 8051 8051 8051 8051
Antena IPEX tarjeta de circuito impreso IPEX tarjeta de circuito impreso tarjeta de circuito impreso
RAM 8 KB 8 KB 8 KB 8 KB 8 KB
Destello 256KB 256KB 256KB 256KB 256KB
Protocolos ZigBee, IEEE 802.15.4, RF4CE ZigBee, IEEE 802.15.4, RF4CE ZigBee, IEEE 802.15.4, RF4CE ZigBee, IEEE 802.15.4, RF4CE ZigBee, IEEE 802.15.4, RF4CE
Fuente de alimentación 2,0 V ~ 3,8 V, recomendado a 3,3 V 2,0 V ~ 3,8 V, recomendado a 3,3 V 2,0 V ~ 3,8 V, recomendado a 3,3 V 2,0 V ~ 3,8 V, recomendado a 3,3 V 2,0 V ~ 3,8 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +19 dBm +19 dBm +4,5dBm +4,5dBm +4,5dBm
Sensibilidad de recepción -97 dBm -97 dBm -97 dBm -97 dBm -97 dBm
GPIO 17 17 17 17 19
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 1000 m (antena de barra de pegamento externa) 800m 300 m (antena de barra de pegamento externa) 200 metros 200 metros
Dimensión (mm) 25,5 x 16,3 x 2,2 25,5 x 16,3 x 2,1 22,3 x 15,3 x 2,1 22,3 x 15,3 x 2,1 22,0 x 16,0 x 2,3
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
Funciones Mayor alcance de transmisión, procesador de red Zigbee Mayor alcance de transmisión, procesador de red Zigbee Procesador de red Zigbee de alta estabilidad Procesador de red Zigbee de alta estabilidad Procesador de red Zigbee de alta estabilidad
estudios de caso relacionados
Cerradura inteligente BLE
Cerradura inteligente BLE
Bombilla BLE inteligente
Bombilla BLE inteligente
Cargador EV inteligente
Cargador EV inteligente
Agricultura Inteligente
Agricultura Inteligente
Ciudad inteligente
Ciudad inteligente
Casa inteligente
Casa inteligente
Productos relacionados
CC2530 2.4G ZigBee module RF-ZM-2530B1I for RF4CE Módulo ZigBee RF-ZM-2530B1I CC2530
CC2530 2.4G ZigBee module RF-ZM-2530B1 Módulo ZigBee RF-ZM-2530B1 CC2530
CC2530 2.4G ZigBee module WE1005 Módulo ZigBee CC2530 2,4G de potencia ultrabaja WE1005
CC2530 CC2592 ZigBee Module with Power Amplifier Módulo ZigBee RF-ZM-2530P1 CC2530 CC2592 con amplificador de potencia

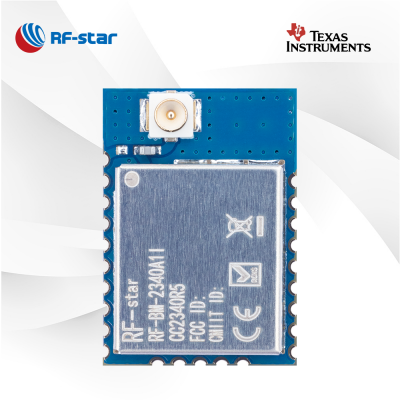

RF-BM-2340B1I BLE ZigBee Module Based on TI CC2340R5 Módulo RF-BM-2340B1I BLE5.3
