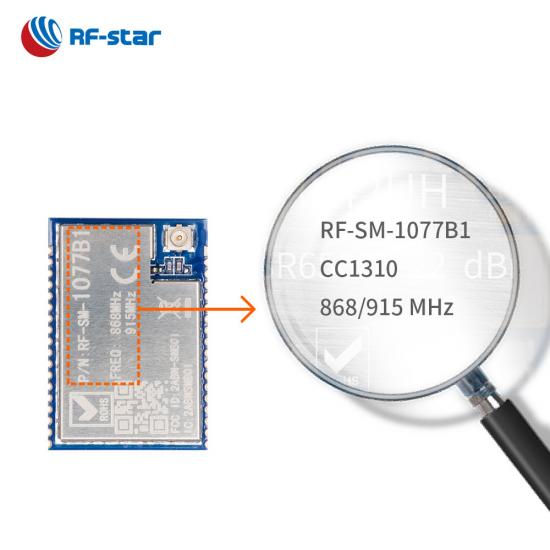

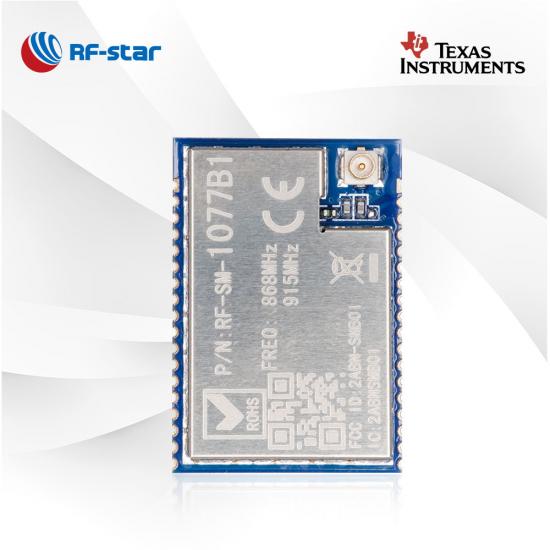

Módulo CC1310 Sub-1G compatible con 868 MHz y 915 MHz RF-SM-1077B1

  • CC1310 Sub-1G Module 868 MHz & 915MHz Module
  • CC1310 Sub-1G Module 868 MHz & 915MHz Module
  • CC1310 Sub-1G Module 868 MHz & 915MHz Module
  • CC1310 Sub-1G Module 868 MHz & 915MHz Module

Módulo CC1310 Sub-1G compatible con 868 MHz y 915 MHz RF-SM-1077B1

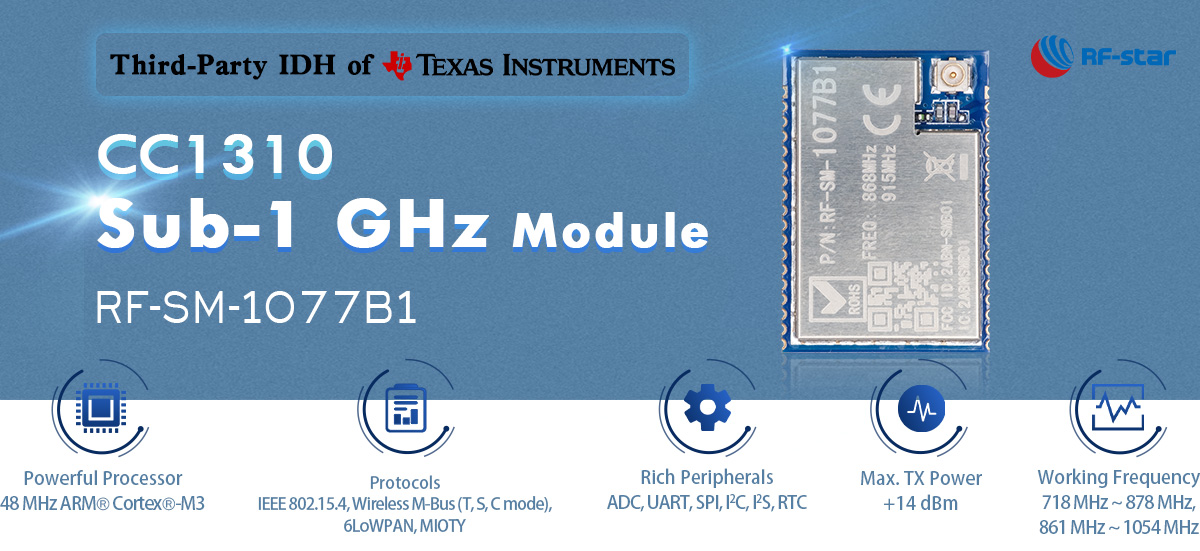

RF-SM-1077B1 es un módulo CC1310 que funciona en una frecuencia inferior a 1 GHz y admite 868 MHz y 915 MHz. El módulo Sub-1G está destinado a aplicaciones de largo alcance y bajo consumo de energía. Es ampliamente utilizado en el mercado de monitoreo de sensores. Elija el transceptor y transmisor RF-SM-1077B1 de 868 MHz - 915 MHz para simplificar sus dispositivos finales.

  • P/N:

    RF-SM-1077B1

  • SoC:

    CC1310

  • Procesador:

    48 MHz Arm® Cortex®-M3

  • Protocolos:

    IEEE 802.15.4, Wireless M-Bus (T, S, C mode), 6LoWPAN, MIOTY

  • Frecuencia de trabajo:

    718 MHz ~ 878 MHz, 861 MHz ~ 1054 MHz

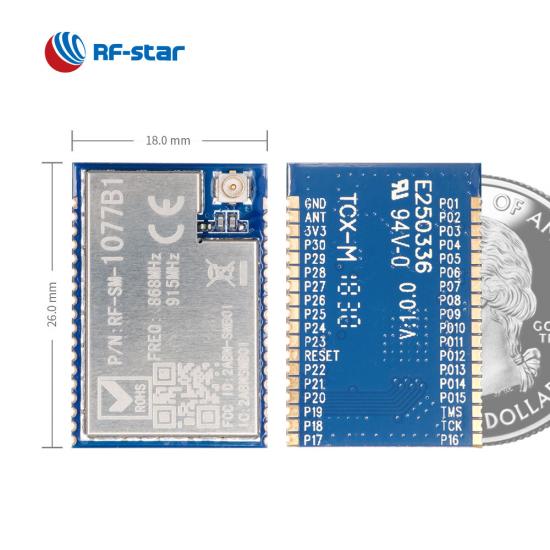

  • Paquete (mm):

    26.0 × 18.0 × 2.3, half-hole, 1.27 pitch, 36-pin

  • Características:

    All GPIOs are lead out

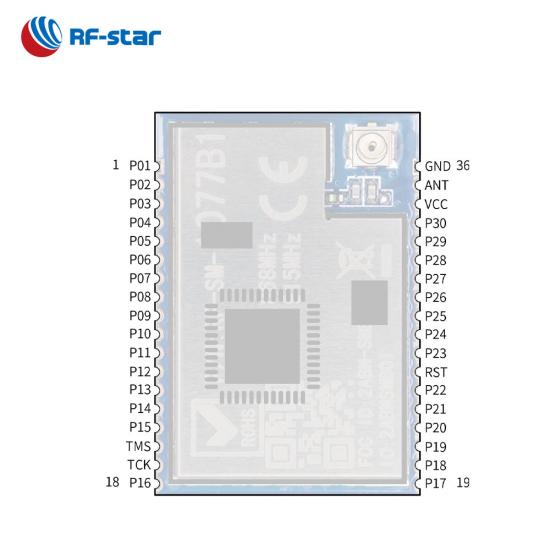

  • GPIO:

    30

  • Max. Poder TX:

    +14 dBm

  • Rango de transmisión:

    1500 m
Consulta ahora

RF-SM-1077B1 es un módulo transmisor y receptor de 868 MHz - 915 MHz  . Este módulo sub-1G se basa en TI CC1310 y el procesador principal Arm® Cortex®-M3 de 48 MHz hace que el módulo pueda manejar la transmisión de datos con un consumo de energía ultrabajo. Está integrado con un cristal de 24,0 MHz, un balun, un filtro de paso de banda, una adaptación de antena y una opción de antena de conector de antena IPEX y la interfaz de medio orificio. La potencia de TX es de hasta 14 dBm bajo el protocolo RF-star, lo que permite que el módulo alcance una cobertura de transmisión más larga, amablemente adaptado en sistemas inalámbricos de alarma y seguridad, aplicaciones de recolección de energía, redes inteligentes y lectura automática de medidores, etc.


Módulo CC1310 Sub-1GHz que admite frecuencia de 790 MHz a 930 MHz RF-SM-1077B1

Potente procesador

Basado en TI CC1310, el módulo RF-SM-1077B1 Sub-1G está diseñado para un transceptor RF flexible de muy baja potencia con un potente microcontrolador ARM® Cortex®-M3 de 48 MHz.

Frecuencia continua

Para la frecuencia de trabajo de 790 MHz a 930 MHz se pueden cumplir las frecuencias centrales: 868 MHz, 915 MHz y 920 MHz.

Protocolo UART

Cambia la frecuencia de radio: 868 MHz, 915 MHz y 920 MHz. Cambie la velocidad de transmisión de datos: 625 bps, 50 Kbps, 200 Kbps.

Periféricos ricos

Todos los pines de los periféricos digitales se pueden enrutar a cualquier GPIO y estas interfaces, incluidas ADC, UART, SPI, I2C, I2S y RTC, están disponibles.

Modos de salida RF flexibles

Puede elegir el conector de antena IPEX o el pin RF de medio orificio para satisfacer su proyecto.




· Establecer parámetros: potencia TX, velocidad en baudios, canal

· Consulta dirección RSSI y MAC

· Adquisición de ADC habilitada

· Frecuencia: 868  MHz, 915 MHz y 920 MHz.

Características del módulo CC1310 sub-1G

SoC inalámbrico :


  • Procesador ARM®  Cortex® - M3 de 48 MHz
  • Potencia TX: Hasta +14 dBm
  • Sensibilidad :
    • -124 dBm en modo de largo alcance
    • -110 dBm a 50 kbps
  • Memoria
    • flash de 128 KB
    •  SRAM de 8KB
  • Tasa de datos :
    • 625 bps
    • 50 kbps
    • 200 kbps

Características:


  • Una seguridad ES-128
  • 30 GPIO


Rango de operación:


  • Rango de tensión de alimentación 1,8 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C
  • Frecuencia : 718 MHz ~ 878 MHz, 861 MHz ~ 1054 MHz


Periféricos ricos:


  • CAD
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


Certificados :


  • CE
  • R oHS
  • R cada uno
Módulos Sub-1G serie TI CC131x
Número de pieza RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Foto Por determinar
CI CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Centro ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz
Antena IPEX Interfaz de medio agujero IPEX Interfaz IPEX/medio orificio Interfaz IPEX/medio orificio tarjeta de circuito impreso Interfaz de medio agujero tarjeta de circuito impreso Interfaz IPEX/medio orificio Interfaz IPEX/medio orificio
RAM 152KB 88KB 88KB 88KB 88KB 28 KB 28 KB 28 KB 28 KB 28 KB
Destello 704KB 352KB 352KB 352KB 352KB 128KB 128KB 128KB 128KB 128KB
Protocolos Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas propietarios, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus inalámbrico, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas propietarios, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus inalámbrico, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas propietarios, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, M-Bus inalámbrico (modo T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemas propietarios, pila SimpleLink™ TI 15.4 ( Sub-1 GHz) IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, M-Bus inalámbrico (modo T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemas propietarios, pila SimpleLink™ TI 15.4 ( Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz)
Fuente de alimentación 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V
Frecuencia 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431MHz ~ 527MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 431MHz ~ 527MHz 779MHz ~ 930MHz
Máx. Poder TX +20dBm +20dBm +14 dBm a menos de 1 GHz +5 dBm a 2,4 GHz +13dBm +14dBm +14dBm +14dBm +14dBm +15dBm +14dBm
Sensibilidad de recepción –121 dBm @Sub-1G (modo de largo alcance) –110 dBm @ 50 Kbps Sub-1G –104 dBm @125 kbps PHY codificada LE –121 dBm @Sub-1G (modo de largo alcance) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps PHY codificada LE –121 dBm @Sub G (modo de largo alcance) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps PHY codificada LE –121 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –121 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 180 m @ 1M PHY (antena de PCB externa) 230 m @ PHY codificada LE (antena de PCB externa) 1200 m @ 802.15.4 (antena de barra de pegamento externa) 1400 m @ Sub-1G (antena de barra de pegamento externa) 120 m @ 1M PHY (antena de PCB externa) 180 m @ PHY codificada LE (antena de PCB externa) 900 m @ 802.15.4 (antena de barra de pegamento externa) 900 m @ Sub-1G (antena de barra de pegamento externa) 1000 m (antena de barra de pegamento externa) 1000 m (antena de barra de pegamento externa) 720 metros 1000 m (antena de barra de pegamento externa) 720 metros 1000 m (antena de barra de pegamento externa) 1000 m (antena de barra de pegamento externa)
Dimensión (mm) 25,0 x 16,4 x 2,2 26,5 x 16,8 x 2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
Funciones M-Bus inalámbrico, aprovechamiento de energía Agricultura inteligente, control por sensores Red inteligente, monitoreo y control industrial. Admite DMM, rango de transmisión más largo Admite DMM, rango de transmisión más largo Antena PCB integrada Dimensión ultrapequeña, factible para antenas externas. Clavijas para fácil inserción Mayor rango de transmisión Mayor rango de transmisión
