Módulo CC1312R Sub-1G compatible con 868 MHz 915 MHz 920 MHz RF-SM-1277B1

RF-SM-1277B1 es un módulo Sub-1GHz que funciona en la frecuencia de 779 MHz ~ 930 MHz, especialmente reconocido para transmisores y transceptores de 868 MHz y 915 MHz. Es ampliamente utilizado en altos requisitos con transmisión de largo alcance y bajo consumo de energía. RF-SM-1277B1 será una buena opción para insertarlo en sus dispositivos finales.
  • P/N:

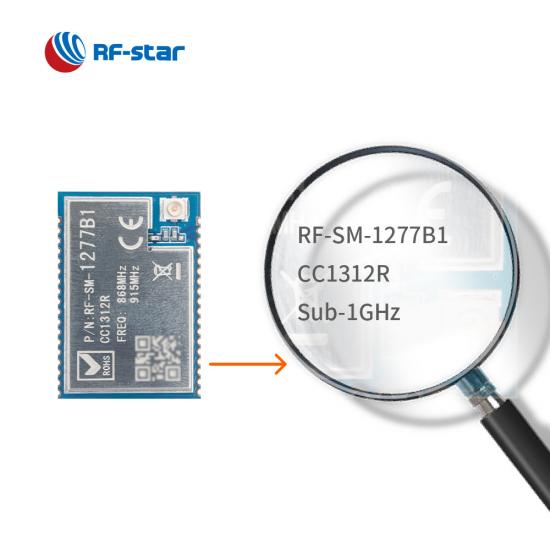

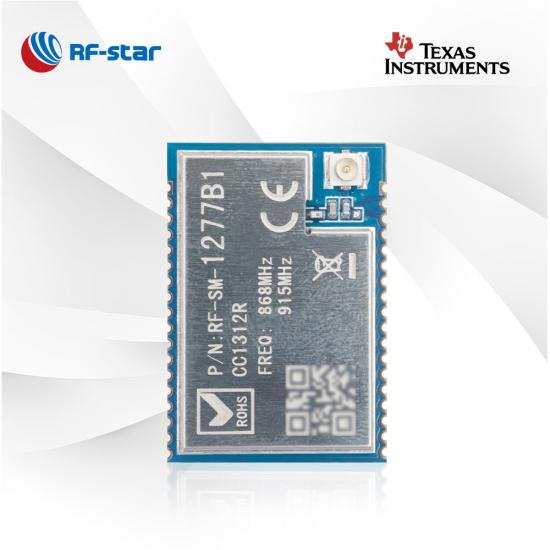

    RF-SM-1277B1
  • SoC:

    CC1312R
  • Procesador:

    48 MHz Arm® Cortex®-M4F
  • Protocolos:

    IEEE 802.15.4g, IPv6-enabled smart objects(6LoWPAN), MIOTY®, Wireless M-Bus(T, S, C mode), Wi-SUN®, KNX RF, Amazon Sidewalk, proprietary systems, SimpleLink™ TI 15.4 stack (Sub-1 GHz)
  • Frecuencia de trabajo:

    779 MHz ~ 930 MHz
  • Paquete (mm):

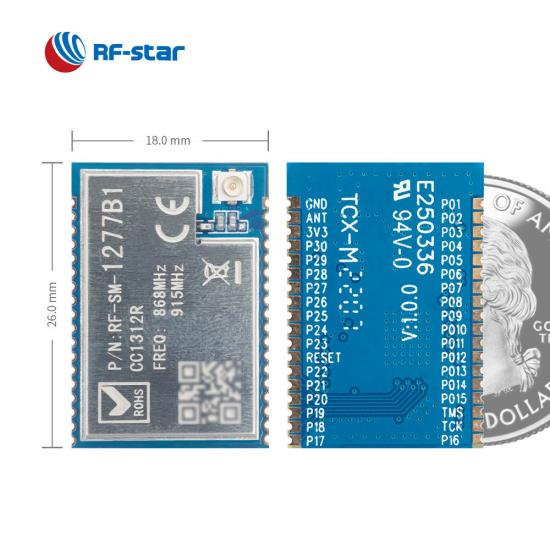

    26.0 x 18.0 x 2.3

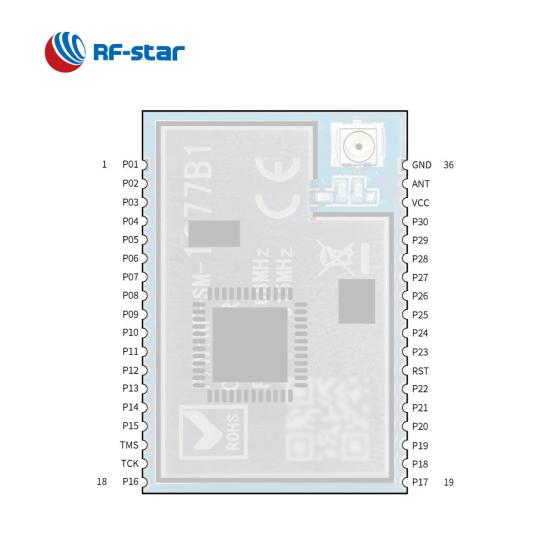

  • Características:

    All GPIOs are lead out
  • GPIO:

    30
  • Max. Poder TX:

    +14 dBm
  • Rango de transmisión:

    1000 m

RF-SM-1277B1, un módulo Sub-1G basado en TI CC1312R , el núcleo principal de Arm® Cortex®-M4F de 48 MHz permite que el módulo se integre en una amplia serie de aplicaciones, como sensores, redes inteligentes y lectura automática de medidores, inalámbricos. Sistemas de alarma y seguridad y control remoto de mayor alcance. El módulo Sub-1GHz que cubre frecuencias populares como 868 MHz , 915 MHz y 920 MHz  también admite el protocolo Wi-SUN, lo que significa que puede usarse en aplicaciones industriales más complejas.  Hasta  14 dBm de potencia TX y las opciones de salida RF de IPEX y pin RF de medio orificio  permiten que el módulo alcance una cobertura de transmisión más larga.


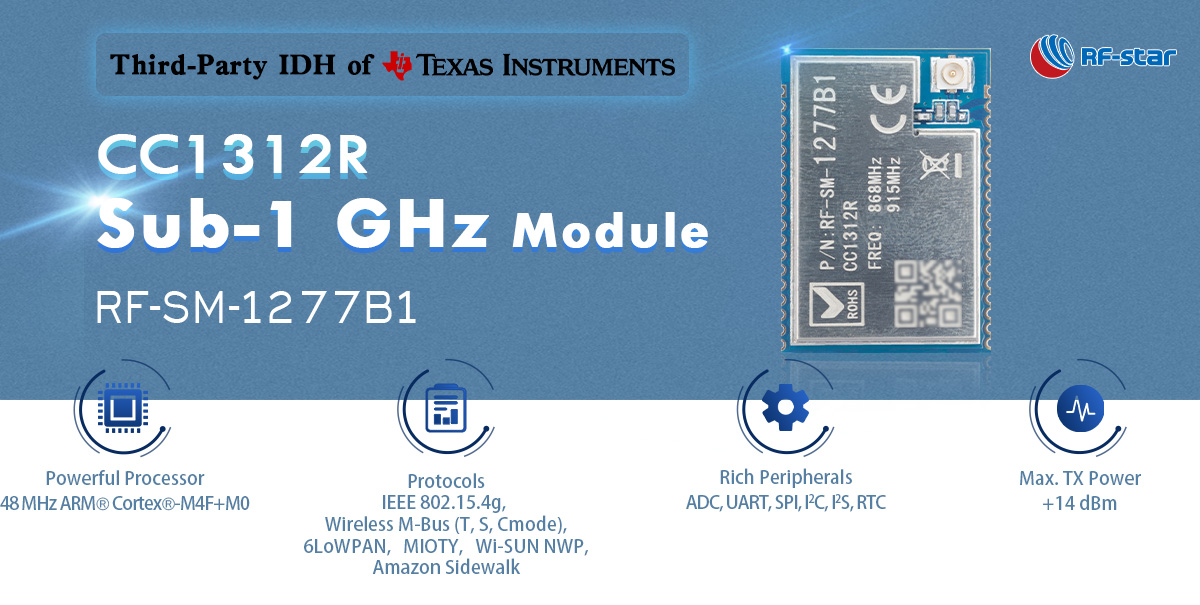

Módulo CC1312R Sub-1 GHz RF-SM-1277B1

Múltiples protocolos

El módulo CC1312R admite IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, Wi-SUN®, sistemas propietarios y TI 15.4-Stack (Sub-1 GHz).

Amplia radiofrecuencia

Para la frecuencia de trabajo de 790 MHz a 930 MHz se pueden cumplir las frecuencias centrales: 868 MHz, 915 MHz y 920 MHz.

Antena externa

Una combinación de antena y una opción para el modo de salida RF (conector de antena IPEX e interfaz RF de medio orificio) le hacen flexible para conectar su dispositivo.

Periféricos ricos

Todos los pines de los periféricos digitales se pueden enrutar a cualquier GPIO y estas interfaces, incluidas ADC, UART, SPI, I2C, I2S y RTC, están disponibles.

Memoria más grande que CC1310

· 352 KB de memoria flash programable en el sistema
· 256 KB de ROM para protocolos y biblioteca
· 8 KB de SRAM para caché (o como RAM de uso general)
· 20 KB de SRAM de fuga ultrabaja



- Características  -

· PNT Wi-SUN

· Antena Externa

· Periféricos ricos

· Frecuencia:  779 MHz ~ 930 MHz

Característica del módulo RF-SM-1277B1 Sub-1G

Recurso de referencia:

Comparación entre  el módulo RF-SM-1277B1 y RF-SM-1277B2 Sub-1G basado en MCU CC1312

RF-star implementa la tecnología Wi-SUN

SoC inalámbrico :

  • Procesador ARM®  Cortex® - M4F de 48 MHz
  • Potencia TX: Hasta +14 dBm
  • Sensibilidad:
    • –121 dBm en modo de largo alcance
    • -110 dBm a 50 kbps
  • Memoria
    • flash de 352 KB
    • SRAM de 88kB

Características:

  • Seguridad AES-128
  • 30 GPIO


Rango de operación:

  • Rango de tensión de alimentación 1,8 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C
  • Frecuencia: 779 MHz ~ 930 MHz



Periféricos ricos:

  • CAD
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


Certificados :

  • CE
  • RoHS
  • Alcanzar
Módulos Sub-1G serie TI CC131x
Número de pieza RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Foto
CI CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Centro ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz
Antena IPEX Interfaz de medio agujero IPEX Interfaz IPEX/medio orificio Interfaz IPEX/medio orificio tarjeta de circuito impreso Interfaz de medio agujero tarjeta de circuito impreso Interfaz IPEX/medio orificio Interfaz IPEX/medio orificio
RAM 152KB 88KB 88KB 88KB 88KB 28 KB 28 KB 28 KB 28 KB 28 KB
Destello 704KB 352KB 352KB 352KB 352KB 128KB 128KB 128KB 128KB 128KB
Protocolos Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas propietarios, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus inalámbrico, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas propietarios, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus inalámbrico, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas propietarios, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, M-Bus inalámbrico (modo T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemas propietarios, pila SimpleLink™ TI 15.4 ( Sub-1 GHz) IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, M-Bus inalámbrico (modo T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemas propietarios, pila SimpleLink™ TI 15.4 ( Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz)
Fuente de alimentación 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V
Frecuencia 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431MHz ~ 527MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 431MHz ~ 527MHz 779MHz ~ 930MHz
Máx. Poder TX +20dBm +20dBm +14 dBm a menos de 1 GHz +5 dBm a 2,4 GHz +13dBm +14dBm +14dBm +14dBm +14dBm +15dBm +14dBm
Sensibilidad de recepción –121 dBm @Sub-1G (modo de largo alcance) –110 dBm @ 50 Kbps Sub-1G –104 dBm @125 kbps PHY codificada LE –121 dBm @Sub-1G (modo de largo alcance) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps PHY codificada LE –121 dBm @Sub G (modo de largo alcance) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps PHY codificada LE –121 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –121 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 180 m @ 1M PHY (antena de PCB externa) 230 m @ PHY codificada LE (antena de PCB externa) 1200 m @ 802.15.4 (antena de barra de pegamento externa) 1400 m @ Sub-1G (antena de barra de pegamento externa) 180 m @ 1M PHY (antena de PCB externa) 230 m @ PHY codificada LE (antena de PCB externa) 1200 m @ 802.15.4 (antena de barra de pegamento externa) 1400 m @ Sub-1G (antena de barra de pegamento externa) 120 m @ 1M PHY (antena de PCB externa) 180 m @ PHY codificada LE (antena de PCB externa) 900 m @ 802.15.4 (antena de barra de pegamento externa) 900 m @ Sub-1G (antena de barra de pegamento externa) 1000 m (antena de barra de pegamento externa) 1000 m (antena de barra de pegamento externa) 720 metros 1000 m (antena de barra de pegamento externa) 720 metros 1000 m (antena de barra de pegamento externa) 1000 m (antena de barra de pegamento externa)
Dimensión (mm) 26,5 x 16,8 x 2,2 25,0 x 16,4 x 2,2 26,5 x 16,8 x 2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
Funciones M-Bus inalámbrico, aprovechamiento de energía Agricultura inteligente, control por sensores Red inteligente, monitoreo y control industrial. Admite DMM, rango de transmisión más largo Admite DMM, rango de transmisión más largo Antena PCB integrada Dimensión ultrapequeña, factible para antenas externas. Clavijas para fácil inserción Mayor rango de transmisión Mayor rango de transmisión
