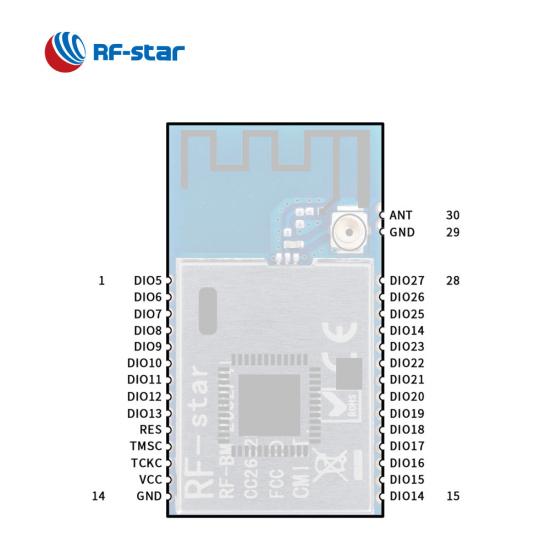

  • RF-BM-2652P4I CC2652P7 Module with Power Amplifier

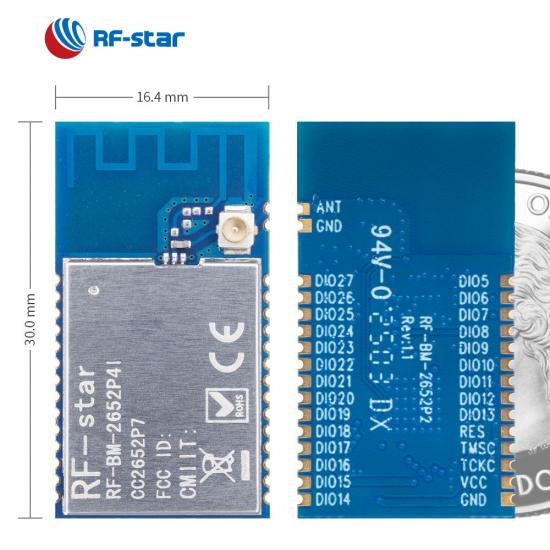

  • RF-BM-2652P4I CC2652P7 Module with Power Amplifier
  • RF-BM-2652P4I CC2652P7 Module with Power Amplifier
  • RF-BM-2652P4I CC2652P7 Module with Power Amplifier

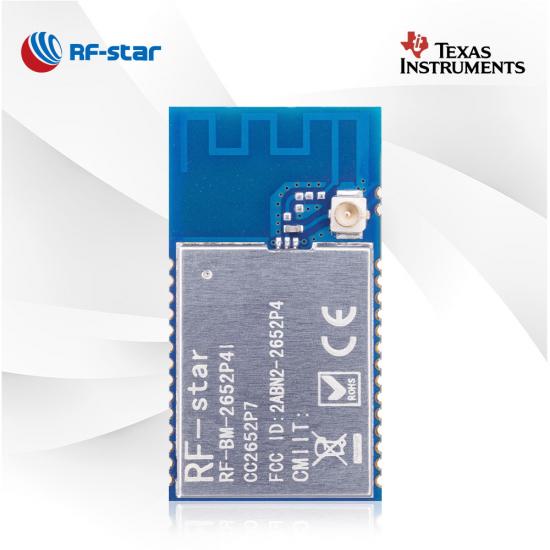

RF-BM-2652P4I Módulo CC2652P7 con PA integrada y conector IPEX

RF-BM-2652P4I es un módulo CC2652P7 de diseño propio con amplificador de potencia integrado. La potencia TX de hasta 20 dBm y el conector de antena externa lo hacen más popular en aplicaciones de puerta de enlace. Pruebe el módulo multiprotocolo RF-BM-2652P4I y facilite su aplicación de RF.

  • P/N:

    RF-BM-2652P4I
  • SoC:

    CC2652P7
  • Procesador:

    48 MHz ARM® Cortex®-M4F
  • Protocolos:

    Matter, Bluetooth 5.3 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary
  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz
  • Paquete (mm):

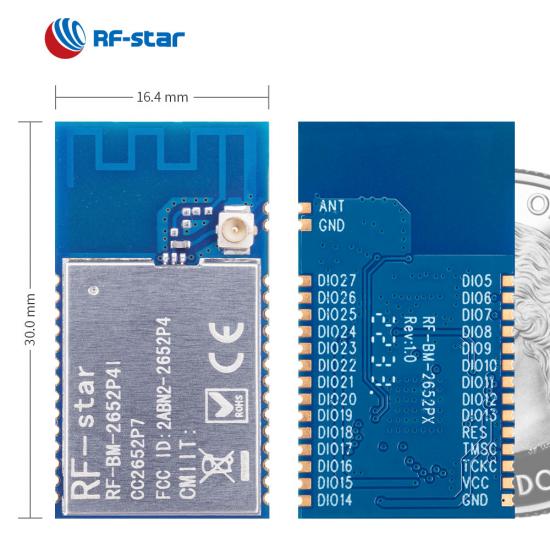

    30.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin
  • Características:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor, three kinds of RF output: PCB onboard antenna / IPEX connector / half-hole interface
  • GPIO:

    23
  • Max. Poder TX:

    +20 dBm
  • Rango de transmisión:

    500 m (@BLE), 800 m (@ZigBee)

RF-BM-2652P4I  es un módulo RF inalámbrico basado en TI CC2652P7 . Se integra con un potente procesador de 48 MHz ARM® Cortex®  - M4F , y memoria suficiente (704 KB flash, 256 KB ROM y 152 KB SRAM). La potencia de TX es de hasta 20 dBm y  cuenta con un conector IPEX externo, lo que hace que el módulo sea popular en puertas de enlace y aplicaciones complejas con requisitos de largo alcance. El módulo multiprotocolo admite Thread, Zigbee® ,  Matter , Bluetooth® 5.3  Low Energy, IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), TI 15.4-Stack (2,4 GHz) y multiprotocolo simultáneo a través de un multiprotocolo dinámico. Gerente (DMM). Estas aplicaciones, como la infraestructura de red,  la puerta de enlace Matter, el detector de humo y calor y más, tienden a incorporar el módulo inalámbrico de alto rendimiento para alcanzar una conectividad sólida.

Módulo multiprotocolo TI CC2652P7 RF-BM-2652P4I

Administrador dinámico multiprotocolo

Tanto RF-BM-2652P4 como RF-BM-2652P4I basados ​​en CC2652P7 SoC están integrados con un controlador DMM, lo que permite múltiples pilas inalámbricas, por ejemplo. BLE, ZigBee, Thread, protocolo Matter y más para coexistir y operar simultáneamente.

Amplificador de alta potencia

Utilizando un amplificador integrado de alta potencia de +20 dBm con el mejor consumo de corriente de transmisión de su clase a 101 mA, el módulo RF CC2652P7 de 2,4 GHz se utiliza en aplicaciones de largo alcance y baja potencia.

Antena externa

Una combinación de antena y una opción para el modo de salida RF (conector de antena IPEX e interfaz RF de medio orificio) le permiten conectar su dispositivo para obtener un rango de transmisión más largo.


Periféricos ricos

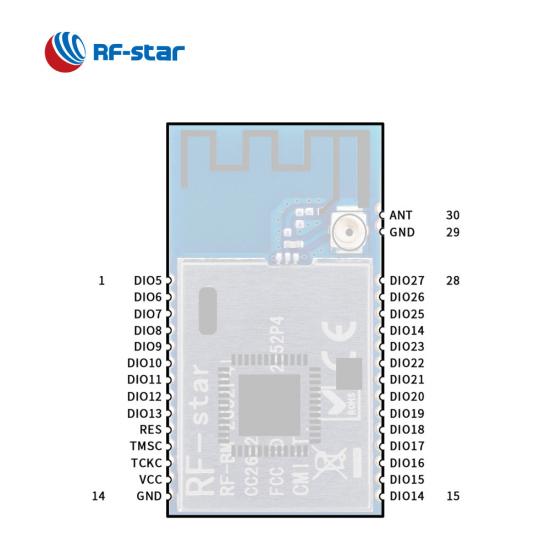

El módulo multiprotocolo RF-BM-2652P4I ofrece 23 GPIO en un paquete de medio orificio de sello y admite periféricos enriquecidos como UART, SPI, I2C, I2S, ADC, DAC, etc.

Recursos Relacionados:

Módulo multiprotocolo CC2652P7 compatible con subprocesos y materia

Solución de módulo ZigBee CC2652P de RF-star para alarma de gas natural


SoC inalámbrico :

  • Procesador ARM®  Cortex® - M4F de 48 MHz

  • Potencia TX: Hasta +20 dBm
  • Sensibilidad :
    • -100 dBm a 802.15.4 (2,4 GHz)

    • -105 dBm a Bluetooth 5.0 (PHY codificado LE) (125 kbps)

  • Memoria
    • Flash de 704 KB
    • ROM de 256  kB
    • 8 8KB SRAM
  • Tasa de datos

    • LE 1M FÍSICO
    • LE 2M FÍSICO
    • PHY codificado LE (largo alcance)

Características:

  • Bluetooth 5.3 de bajo consumo

  • Hilo

  • Zigbee 3.0

  • Asunto

  • IEEE 802.15.4

  • Objetos inteligentes habilitados para IPv6 (6LoWPAN)

  • Propiedad

  • Malla Bluetooth

  • Búsqueda de dirección


Rango de operación:


  • Rango de tensión de alimentación 1,8 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C


Periféricos ricos:

  • CAD
  • CAD
  • UART
  • SPI
  • Yo 2C _
  • yo 2 s
  • RTC
Módulos multiprotocolo TI SimpleLink serie CC2652P

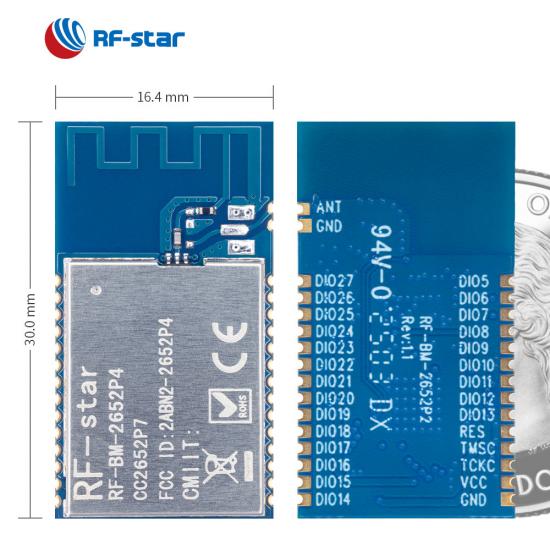

Número de pieza RF-BM-2652P4I RF-BM-2652P4 RF-BM-2652P3 RF-BM-2652P2I RF-BM-2652P2 RF-BM-2652P1
Foto CC2652P7 RF-BM-2652P4I Módulo multiprotocolo CC2652P7 RF-BM-2652P4 Módulo multiprotocolo CC2652P RF-BM-2652P3 Módulo multiprotocolo Módulo Zigbee CC2652P RF-BM-2652P2I Módulo Zigbee CC2652P RF-BM-2652P2 Módulo Zigbee CC2652P RF-BM-2652P1
CI CC2652P7 CC2652P7 CC2652P CC2652P CC2652P CC2652P
Centro ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M0+ de 48MHz
Antena Interfaz IPEX/medio orificio tarjeta de circuito impreso tarjeta de circuito impreso Interfaz IPEX/medio orificio tarjeta de circuito impreso Interfaz de medio agujero
RAM 152KB 152KB 88KB 88KB 88KB 88KB
Destello 704KB 704KB 352KB 352KB 352KB 352KB
Protocolos Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz)
Fuente de alimentación 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +20dBm +20dBm +20dBm +20dBm +20dBm +20dBm
Sensibilidad de recepción -99 dBm a 802.15.4 (2,4 GHz) -104 dBm a 125 kbps PHY codificada por BLE -99 dBm a 802.15.4 (2,4 GHz) -104 dBm a 125 kbps PHY codificada por BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificada por BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificada por BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificada por BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificada por BLE
GPIO 23 23 11 23 23 23
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 180 m @ 1M PHY (antena de PCB externa) 240 m @ PHY codificada LE (antena de PCB externa) 1200 m @ 802.15.4 (antena de barra de pegamento externa) 150 m @ 1M PHY 220 m @ LE PHY codificado 600 m @ 802.15.4 150 m @ 1M PHY 220 m @ LE PHY codificado 600 m @ 802.15.4 180 m @ 1M PHY (antena de PCB externa) 240 m @ PHY codificada LE (antena de PCB externa) 1200 m @ 802.15.4 (antena de barra de pegamento externa) 150 m @ 1M PHY 220 m @ LE PHY codificado 600 m @ 802.15.4 180 m @ 1M PHY (antena de PCB externa) 240 m @ PHY codificada LE (antena de PCB externa) 1200 m @ 802.15.4 (antena de barra de pegamento externa)
Dimensión (mm) 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 24,0 x 16,0 x 2,1 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 25,0 x 16,4 x 2,2
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA
Malla Bluetooth
De largo alcance
Física de 2 Mbps
AoA/AoD
Protocolo UART N / A N / A N / A N / A N / A N / A
Solicitud Puerta de enlace de hogar inteligente, automatización de edificios Domótica, panel de control de alarma contra incendios (FACP) Detector de humo y calor, seguimiento de activos. Automatización y control de fábricas, sistemas de seguridad de edificios. Sistemas de seguridad, puerta de enlace. Red inteligente, redes de sensores inalámbricos
