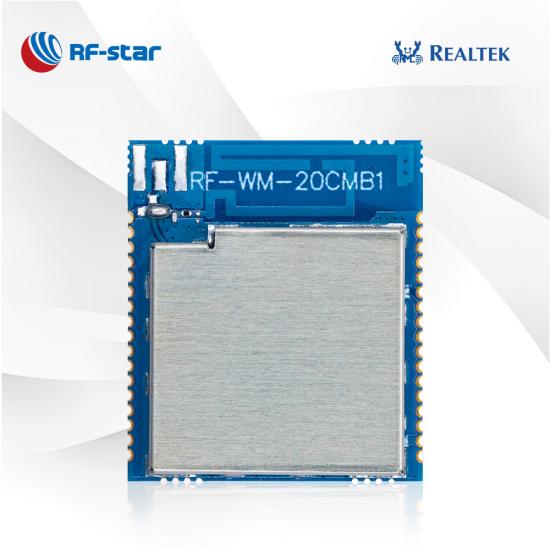

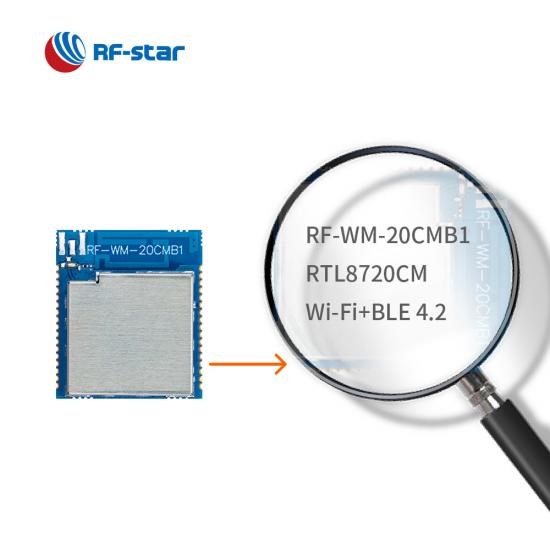

RF-WM-20CMB1 RTL8720CM Módulo combinado Wi-Fi BT

RF-WM-20CMB1 es un módulo Combo BLE4.2 Wi-Fi de 2,4 GHz dirigido a los mercados de bajo costo y bajo consumo de energía. El módulo con tres modos de salida de RF lo hace popular en aplicaciones IoT Internet of Things.

  • P/N:

    RF-WM-20CMB1
  • SoC:

    RTL8720CM
  • Procesador:

    100 MHz Real-M300 KM4
  • Protocolos:

    802.11 b/g/n 1x1, 2.4 GHz; 802.11e QoS Enbancemant (WMM); 802.11i (WPA, WPA2), BLE4.2, Matter
  • Frecuencia de trabajo:

    Wi-Fi: 2412 MHz ~ 2484 MHz; BLE: 2402 MHz ~ 2480 MHz

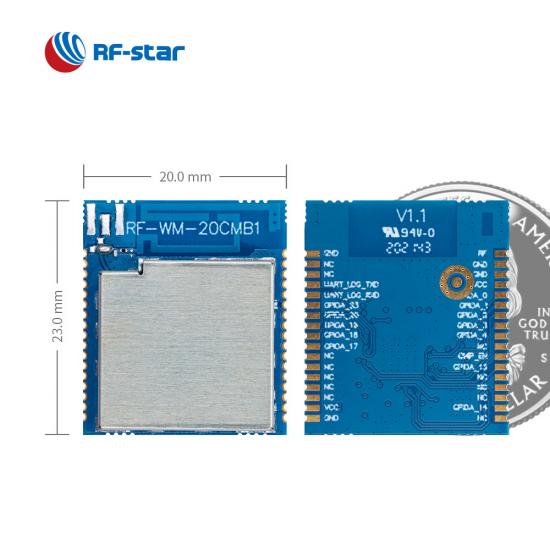

  • Paquete (mm):

    23.0 × 20.0 × 2.4, half-hole, 1.27 pitch, 33-pin
  • Características:

    Three RF output modes of PCB antenna, IPEX connector and half-hole interface

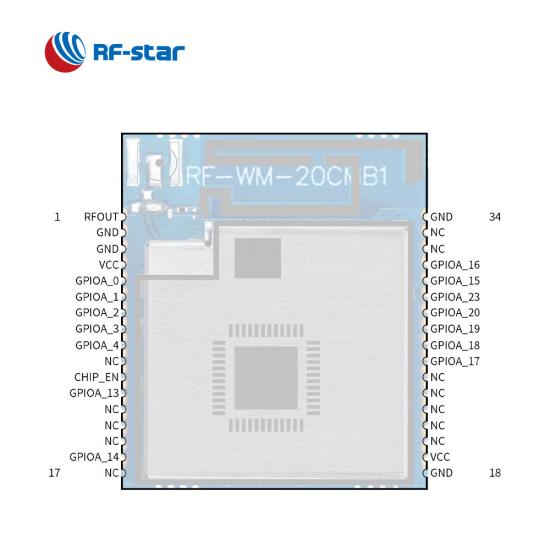

  • GPIO:

    14
  • Max. Poder TX:

    +17 dBm (11 Mbps @ CCK), 4.5 dBm @ BLE
  • Rango de transmisión:

    200 m

RF-WM-20CMB1 es un  módulo combinado inalámbrico basado en Realtek RTL8720 CM . El módulo integra los protocolos Wi-Fi WLAN y BLE4.2 . Su principal MCU 100 MHz Real-M300 KM4 y los abundantes recursos de ROM/RAM/flash permiten su uso en muchas aplicaciones, incluida  la Materia. Su opción de RF permite que el módulo en las aplicaciones tenga la oportunidad de alcanzar diferentes rangos y reducir el trabajo de desarrollo de RF del producto final.



- Funciones normales -

Alta seguridad

· WiFi WEP, WPA, WPA2, WPS

· Motor criptográfico: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES

·  Admite arranque seguro

Fácil diseño de RF de hardware

· Antena PCB

·  Conector I PEX

·  Interfaz de medio agujero


- Aplicaciones -

· HAVC

· Sensor ambiental inalámbrico

· cámara de red IP

· Sonido Inalámbrico

· Sistemas de seguridad

· Control de acceso



- Exhibición de productos -


SoC inalámbrico :


  • Procesador ARM®  Cortex® - M3 de 166 MHz
  • Poder TX:
    • -11b(11 Mbps@CCK): +17,0 dBm
    • -11g(54 Mbps@OFDM): +15,0 dBm
    • 11n(72 Mbps@MCS7): +13,0 dBm
    • -BLE: +4,5dBm
  • Sensibilidad :
    • 11b (11 Mbps @ CCK): -86dBm
    • -11g(54Mbps@OFDM): -73dBm
    • -11n(72Mbps@MCS7): -69dBm
    • -BLE: -96dBm
  • Memoria
    • SRAM: 256 KB
    • -PSRAM: 4 MB
    • -Flash: 2MB
  • Tasa de datos :
    • Tasa PHY de 72,2 Mbps (@ ancho de banda de 40 MHz)
    • Tasa PHY de 150 Mbps (@ ancho de banda de 20 MHz)



Estándares soportados:


  • 802.11 b/g/n 1x1, 2,4 GHz
  • Mejora de QoS 802.11e (WMM)
  • 802.11i (WPA, WPA2). Servicios de autenticación de claves abiertas, compartidas y por pares
  • soporte Wi-Fi WPS
  • Bluetooth 4.2 de bajo consumo




Rango de operación:


  • Rango de tensión de alimentación 2,3 V ~ 3,6 V
  • Rango de temperatura de trabajo: -20 °C ~ +85 °C
  • Rango de temperatura de almacenamiento: -55 °C ~ +125 °C
  • Frecuencia: 2,4 GHz




Periféricos ricos:


  • SDIO
  • U ARTE
  • SPI _
  • Yo ²S
  • Yo ²C
  • GPIO
  • PWM _
  • GDMA
