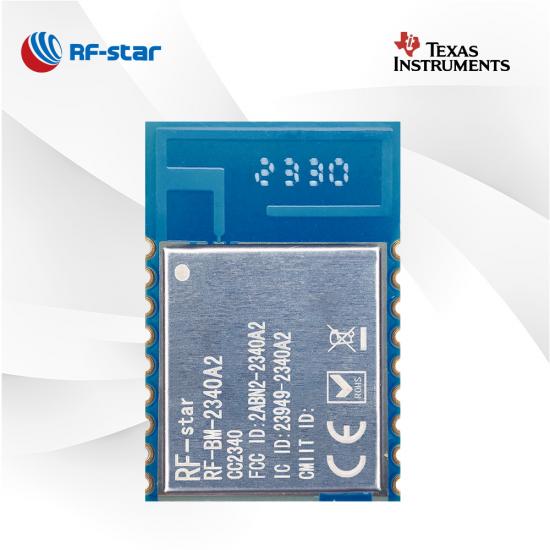

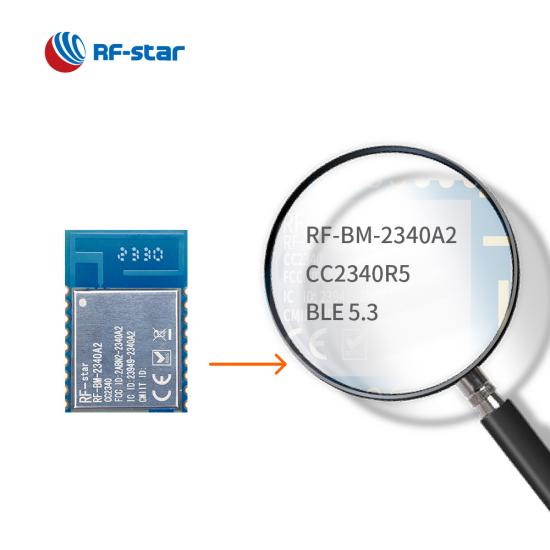

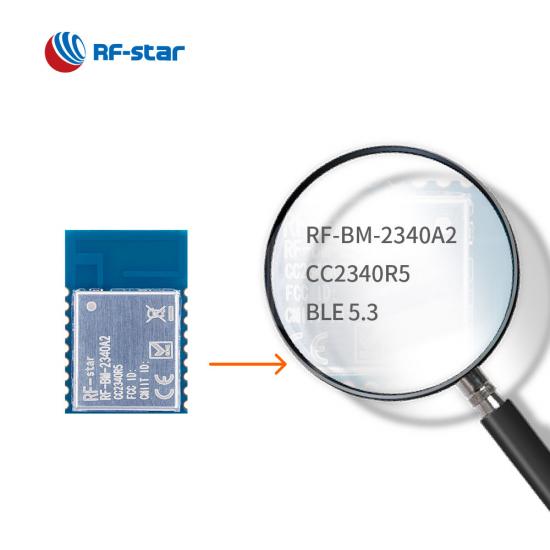

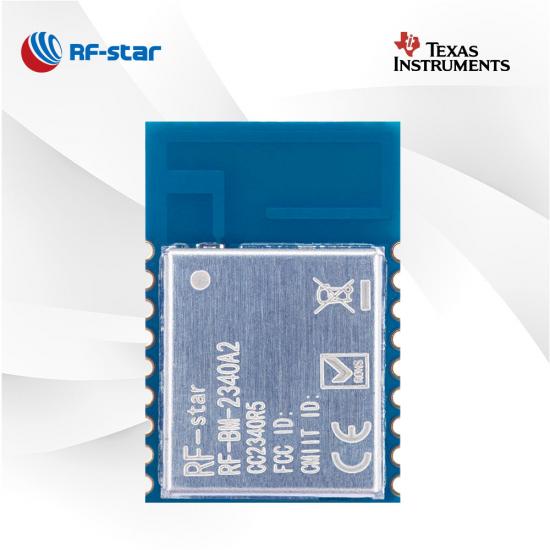

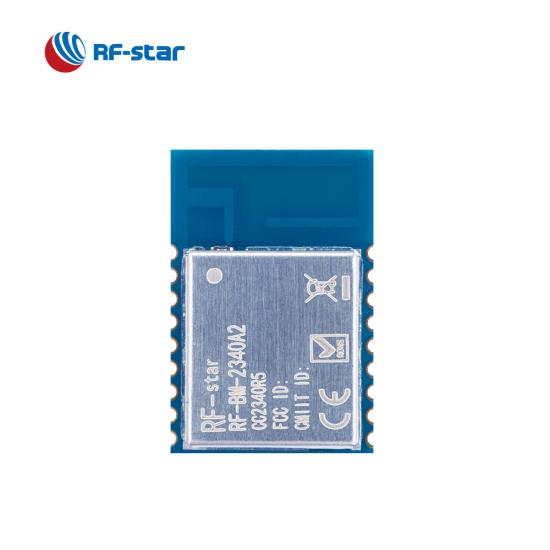

Módulo compacto BLE5.0 TI CC2340R5 RF-BM-2340A2

RF-BM-2340A2 es un módulo Bluetooth LE 5.3 integrado con MCU CC2340R5 que admite ZigBee 3.0, pila SimpleLink TM TI 15.4 y sistema propietario . Como nuevo módulo CC2340Rx, su alto rendimiento, consumo de energía ultrabajo y tamaño compacto son bienvenidos en etiquetado electrónico de estantes (ESL), medicina, automatización de edificios y más aplicaciones de RF inalámbricas. Envíe una consulta ahora.

  • P/N:

    RF-BM-2340A2
  • SoC:

    CC2340R5
  • Procesador:

    48 MHz ARM® Cortex®-M0+
  • Protocolos:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system
  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz

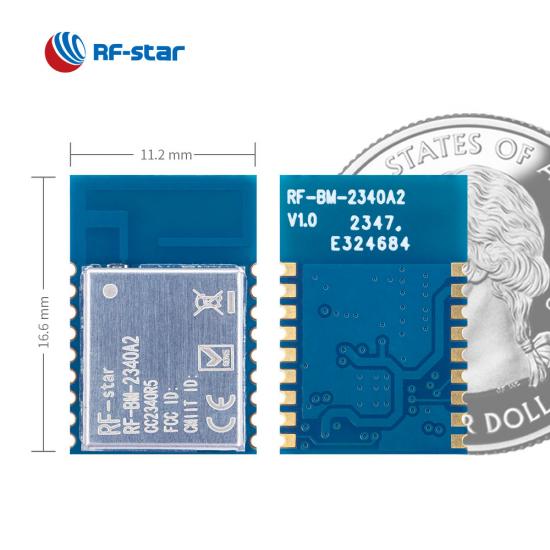

  • Paquete (mm):

    16.6 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin
  • Características:

    Direction finding AoA/AoD, Bluetooth mesh (low power node), ZigBee, PCB antenna

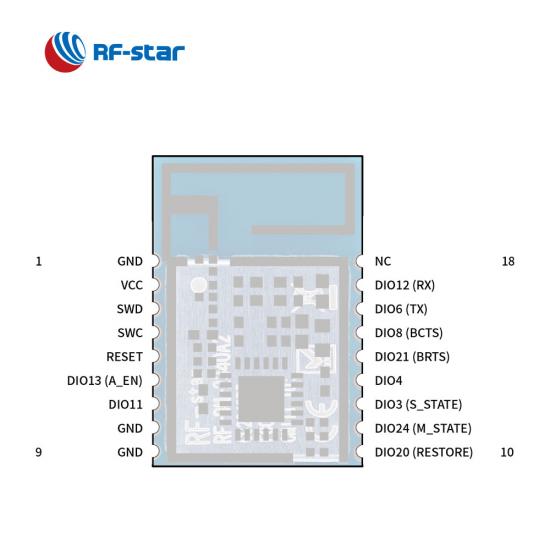

  • GPIO:

    12
  • Max. Poder TX:

    +8 dBm
  • Rango de transmisión:

    130 m @ 1M PHY,180 m @ LE Coded PHY

Como uno de los módulos CC2340Rx recientemente lanzados , RF-BM-2340A2, al igual que RF-BM-2340B1 basado en MCU de la serie CC2340R5, también admite simultáneamente múltiples protocolos , incluidos Bluetooth 5.3 Low Energy, ZigBee 3.0 , SimpleLinkTM TI 15.4-stack y Sistema propietario. Sin embargo, este módulo BLE está optimizado para un tamaño mucho más pequeño con una antena PCB F invertida integrada de alto rendimiento, hasta 12 GPIO y periféricos ricos, como UART, I2C y SPI . Se trata como un módulo Bluetooth UART para acortar el ciclo de desarrollo de estos proyectos de diseño de IoT en los mercados y permitir que los dispositivos BLE se conecten de manera estable y confiable.

Características del módulo BLE TI CC2340R5 RF-BM-2340A2

Múltiples protocolos compatibles

Al admitir BLE 5.3, ZigBee, SimpleLink™ TI 15.4-stack y protocolos propietarios de 2,4 GHz, los módulos CC2340 son adecuados para control de iluminación, atención médica domiciliaria, edificios inteligentes, etc.

Transceptor RF de 2,4 GHz

Todos los módulos CC2340 proporcionan un transceptor de radio de 2,4 GHz de potencia ultrabaja compatible con múltiples modulaciones, que son compatibles con BLE 5.3, incluida la capa física de alta velocidad de 2 Mbps (2M PHY) y la PHY de largo alcance (Coded PHY) .

Periféricos ricos

RF-BM-2340A2, al igual que el módulo RF-BM-2340A2I, ofrece 12 GPIO en un paquete de medio orificio de sello y admite periféricos enriquecidos como UART, SPI, I2C, ADC, etc.

Protocolo de puerto serie (UART)

RF-BM-2340A2 está integrado con el protocolo de transmisión transparente BLE5.0 (protocolo de puerto serie) para realizar funciones ricas con comandos AT.

Antena PCB integrada robusta

El módulo inalámbrico RF-BM-2340A2 con antena PCB F invertida incorporada puede ofrecer un mejor rendimiento de RF y reducir los costos de su proyecto.

- Vídeo relatado -


Recurso de referencia:

Módulos CC2340R5 Bluetooth 5.3 asequibles: ya disponibles

Intorducción del módulo BLE de potencia ultrabaja serie CC2340 RF-BM-2340B1

Comparación en módulos CC2340 Bluetooth LE

SoC inalámbrico :

  • Procesador ARM®  Cortex® - M0+ de 48 MHz

  • Potencia TX: Hasta +8 dBm
  • Sensibilidad :
    • -96 dBm a 802.15.4 (2,4 GHz)

    • -102 dBm a Bluetooth 5.0 (PHY codificado LE) (125 kbps)

  • Memoria
    • flash de 512 KB
    •  ROM de 12kB
    • RAM de 36 KB
  • Velocidad de datos

    • LE 1M FÍSICO
    • LE 2M FÍSICO
    • PHY codificado LE (largo alcance)



Protocolos:

  • Bluetooth 5.3 de bajo consumo

  • Zigbee 3.0

  • Propiedad

  • B luetooth Mesh (nodo de bajo consumo)

  • SimpleLinkTM TI 15.4-pila


Rango de operación:

  • Rango de tensión de alimentación 1,8 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C


Periféricos ricos:

  • CAD
  • UART
  • SPI
  • Yo 2C
  • RTC
Módulos multiprotocolo TI SimpleLink serie CC2340
Número de pieza RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM- 2340A2I RF-BM-2340C2
Foto
Módulo RF-BM-2340B1I CC2340R5 BLE
Módulo RF-BM-2340A2 CC2340R5 BLE
Módulo RF-BM-2340A2I CC2340R5 BLE
Módulo RF-BM-2340C2 CC2340R5 BLE
CI CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
Centro ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz
Antena tarjeta de circuito impreso Interfaz IPEX/medio orificio IPEX Interfaz IPEX/medio orificio Interfaz de chip/medio agujero
RAM 36 KB 36 KB 36KB 36 KB 36 KB
Destello 512KB 512KB 512KB 512KB 512KB
Protocolos BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios
Fuente de alimentación 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +8 dBm +8 dBm +8 dBm +8 dBm +8 dBm
Sensibilidad de recepción

–102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps

–102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps
–102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps
–102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps
–102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps
GPIO 24 24 12 12 12
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 130 m @ 1M PHY 180 m @ LE PHY codificada


150 m @ 1M PHY (antena de PCB externa) 220 m @ PHY codificada LE (antena de PCB externa)  130 m @ 1M PHY 180 m @ LE PHY codificada


150 m @ 1M PHY (antena de PCB externa) 220 m @ PHY codificada LE (antena de PCB externa) 50 m @ 1M FÍSICO

80 m @ LE codificado PHY

Dimensión (mm) 22,0 x 15,55 x 2,1 22,0 x 15,55 x 2,1 16,6 x 11,2  x 2,1 15,2 x  11,2  x 2,1 8,0 x  8,0  x 1,82
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA
Malla Bluetooth
De largo alcance
Física de 2 Mbps
AoA/AoD SDK está en planificación SDK está en planificación SDK está en planificación SDK está en planificación SDK está en planificación
Protocolo UART BLE√ BLE√ BLE√ BLE√ BLE√
Solicitud Dispositivo médico, ESL Dispositivo médico, ESL Dispositivo médico, ESL Dispositivo médico, ESL Dispositivo médico, ESL
