Módulo receptor transmisor Bluetooth CC2340R5 de baja potencia RF-BM-2340T2 con antena de chip

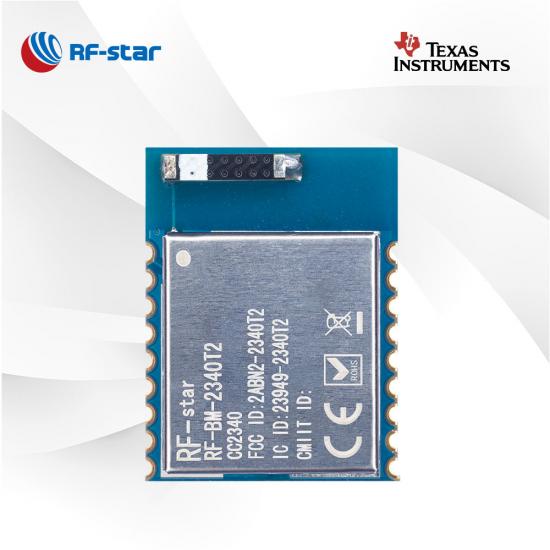

  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2

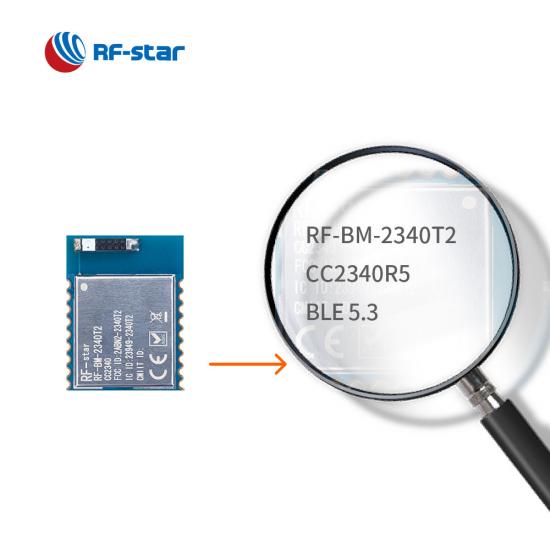

  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2
  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2
  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2

Módulo receptor transmisor Bluetooth CC2340R5 de baja potencia RF-BM-2340T2 con antena de chip

RF-BM-2340T2 es un módulo transmisor y receptor Bluetooth 5.3 optimizado para aplicaciones de bajo consumo y largo alcance. Está diseñado para admitir Thread, ZigBee®, IEEE 802.15.4 y 2,4 GHz patentados. El potente procesador, el protocolo de clasificación en serie UART integrado y los modos de salida flexibles proporcionan una conectividad Bluetooth sólida, confiable y segura para diversos escenarios.

  • P/N:

    RF-BM-2340T2

  • SoC:

    CC2340R5

  • Procesador:

    48 MHz ARM® Cortex®-M0+

  • Protocolos:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz

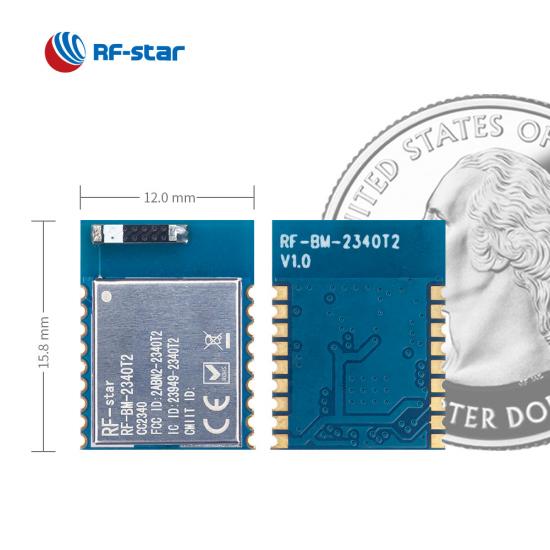

  • Paquete (mm):

    15.8 × 12.0 × 2.2, half-hole, 1.27 pitch, 18-pin

  • Características:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), OTA

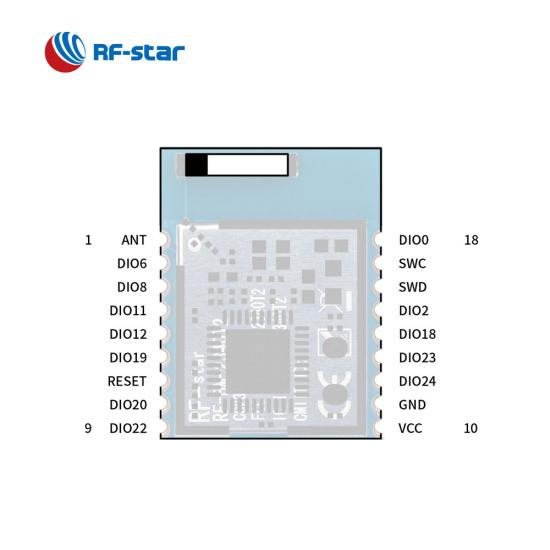

  • GPIO:

    14

  • Max. Poder TX:

    +8 dBm

  • Rango de transmisión:

    130 m @ 1M PHY, 180 m @ LE Coded PHY
Consulta ahora

RF-BM-2340T2 es un módulo multiprotocolo recién nacido basado en el chipset TI CC2340R5 que admite Bluetooth 5.3 de baja energía (BLE), ZigBee 3.0, SimpleLinkTM TI 15.4-stack y sistema propietario. Al igual que el RF-BM-2340T1, el módulo transceptor Bluetooth tiene un cristal de 48 MHz, 512 KB de Flash programable en el sistema, 12 KB de ROM para el gestor de arranque y 36 KB de SRAM de fuga ultrabaja. Además, cuenta con periféricos completos con UART, SPI, I2C, reloj en tiempo real (RTC), etc.


La única diferencia es que el RF-BM-2340T2 viene con una antena de chip y una interfaz de salida RF de medio orificio.

Módulo multiprotocolo CC2340R5 RF-BM-2340T2

Recurso de referencia:

Módulos CC2340R5 Bluetooth 5.3 asequibles: ya disponibles

Intorducción del módulo BLE de potencia ultrabaja serie CC2340 RF-BM-2340B1

Comparación en módulos CC2340 Bluetooth LE



SoC inalámbrico :

  • Procesador ARM®  Cortex® - M0+ de 48 MHz

  • Potencia TX: Hasta +8 dBm
  • Sensibilidad:

    • -96 dBm a 802.15.4 (2,4 GHz)

    • -102 dBm a Bluetooth 5.0 (PHY codificado LE) (125 kbps)

  • Memoria
    • flash de 512 KB
    • ROM de 12kB
    • RAM de 36 KB

  • Velocidad de datos

    • LE 1M FÍSICO
    • LE 2M FÍSICO
    • PHY codificado LE (largo alcance)



Protocolos:

  • Bluetooth 5.3 de bajo consumo

  • Zigbee 3.0

  • Propiedad

  • SimpleLinkTM  TI 15.4-pila


Rango de operación:

  • Rango de tensión de alimentación 1,71 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C


Periféricos ricos:

  • CAD
  • UART
  • SPI
  • Yo 2C​
  • RTC
