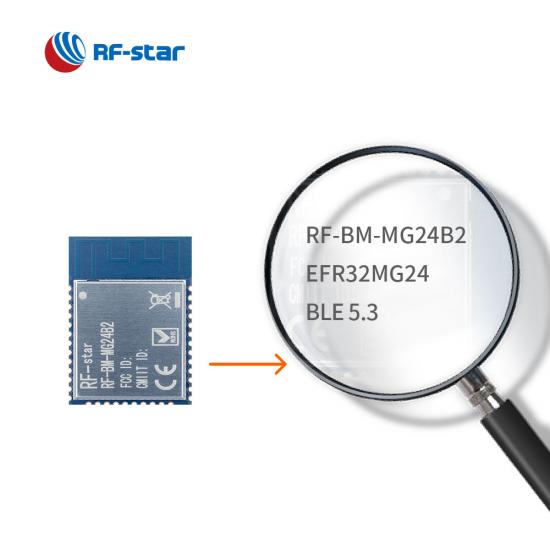

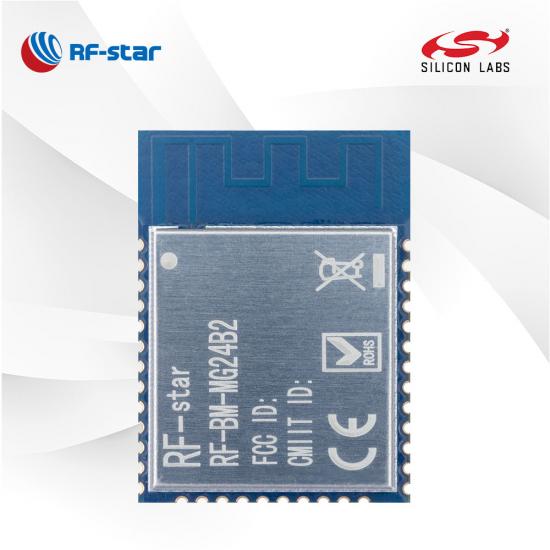

RF-BM-MG24B2 Matter ZigBee OpenThread BLE módulo multiprotocolo EFR32MG24

RF-BM-MG24B2 está diseñado en base al SoC EFR32MG24 de Silicon Labs. La baja potencia, los recursos robustos, la potencia TX de hasta 19,5 dBm y la alta seguridad hacen que el módulo RF de 2,4 GHz sea popular en aplicaciones de edificios y hogares inteligentes. Seleccione RF-BM-MG24B2 para comenzar su diseño.

  • P/N:

    RF-BM-MG24B2
  • SoC:

    EFR32MG24A420F1536IM48-B
  • Procesador:

    32-bit 76.8 MHz ARM® Cortex®-M33
  • Protocolos:

    Matter, OpenThread, ZigBee, Bluetooth 5.3 low energy, Bluetooth Mesh, 2.4 GHz proprietary, Multiprotocol
  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz

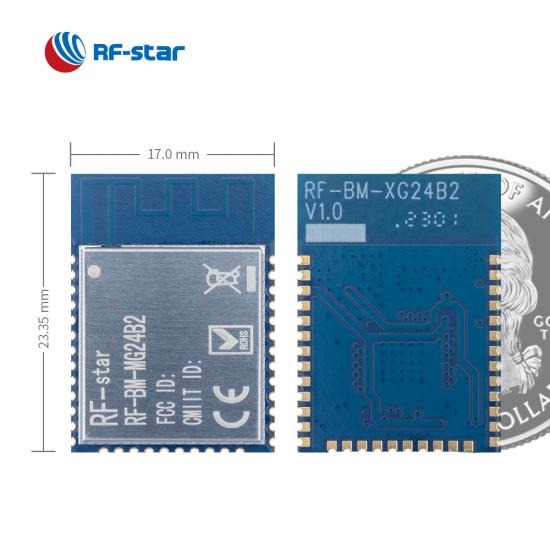

  • Paquete (mm):

    23.35 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin
  • Características:

    Bluetooth Mesh network, Matter, High Security, High TX power
  • GPIO:

    30
  • Max. Poder TX:

    19.5 dBm
  • Rango de transmisión:

    370 m

RF-BM-MG24B2 es un módulo inalámbrico multiprotocolo  IoTbasado en SoC EFR32MG24 . El módulo está integrado con dos cristales, un circuito coincidente, un código Arm Cortex-M33, 1,5 MB de Flash y 256 KB de RAM, y una antena PCB integrada de alto rendimiento. El tamaño compacto, el diseño robusto, la alta potencia de transmisión y el bajo consumo de energía lo hacen popular en aplicaciones de destino con requisitos de rango de cobertura de comunicación más amplio, como hogares inteligentes, edificios inteligentes y dispositivos médicos portátiles. Es compatible con Matter, ZigBee, OpenThread, Bluetooth 5.3 Low Energy y propietarios, y coexisten y funcionan al mismo tiempo.


Módulo multiprotocolo EFR32MG24 RF-BM-MG24B2

Transceptor multiprotocolo de 2,4 GHz

Tanto MG24B1 como MG24B2 son módulos multiprotocolo de 2,4 GHz, compatibles con Matter, OpenThread, Zigbee®, Bluetooth® 5.3 Low Energy, Bluetooth Mesh y 2,4 GHz Proprietary.

Memoria rica

El módulo Bluetooth 5.3 integra un cristal de 39 MHz y un cristal de 32,768 kHz, hasta 1536 KB de flash programable y 256 KB de RAM, lo que lo hace posible en muchas aplicaciones complejas.

Periféricos anchos

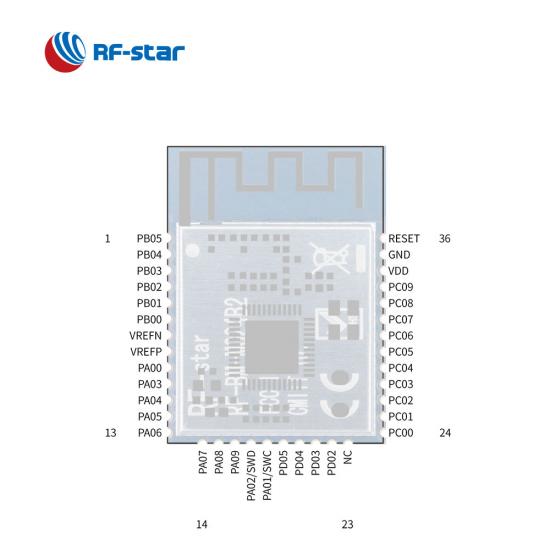

Se han diseñado 30 GPIO en un paquete de medio orificio de sello y se pueden enrutar a cualquier GPIO numerosos periféricos como convertidor analógico a digital, DMA, UART, RTC, I2C, Watchdog, PWM, etc.


Máx. Poder TX

La potencia TX de hasta 19,5 dBm del módulo Matter Thread le brinda una gran oportunidad para desarrollar aplicaciones de largo alcance


Recursos Relacionados:

RF-BM-MG24B1/2 multiprotocolo orientado a la materia sobre Silicon Labs MG24


SoC inalámbrico :

  • ARM®  Cortex® - M33 de 32 bits y 76,8 MHz
  • Potencia de transmisión: +19,5 dBm
  • Sensibilidad:
    • -105,4 dBm de sensibilidad a 250 kbps O-QPSK DSSS
    • Sensibilidad de -105,7 dBm a 125 kbps GFSK
    • -Sensibilidad de -97,6 dBm a 1 Mbps GFSK
    • Sensibilidad de -94,8 dBm a 2 Mbps GFSK
  • Memoria
    • flash de 1536 KB
    • 256 KB de RAM
  • Velocidad de datos: 1 Mbps, 2 Mbps, 125 kbps


Formato de modulación admitido

  • 2(G)FSK con forma totalmente configurable
  • OQPSK DSSS
  • (G)MSK


Soporte de protocolo

  • Asunto
  • hilo abierto
  • ZigBee
  • Bluetooth de bajo consumo (Bluetooth 5.3)
  • malla bluetooth
  • Propietario de 2,4 GHz
  • multiprotocolo

Consumo actual:

  • 1,3 μA en modo de suspensión profunda EM2
  • Corriente RX de 4,4 mA (1 Mbps GFSK)
  • Corriente TX de 5 mA a potencia de salida de 0 dBm
  • Corriente TX de 19,1 mA a potencia de salida de 10 dBm
  • Corriente TX de 156,8 mA a potencia de salida de 19,5 dBm



Rango de operación:

  • Rango de tensión de alimentación 2,2 V ~ 3,8 V; 1,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C
  • Rango de temperatura de almacenamiento: -40 °C ~ +125 °C



Periféricos ricos:

  • 30 GPIO
  • Conversor analógico a digital
  • Comparador analógico
  • Convertidor digital a analógico
  • Controlador DMA de 8 canales
  • Sistema reflejo periférico de 16 canales.
  • USART: UART/SPI/ISO7816/IrDA/I2S
  • EUSART: UART/SPI/DALI/IrDA
  • I2C
  • RTC
  • I2C
  • RTC
  • Perro guardián
  • PWM
Módulos inalámbricos de la serie Silicon Labs EFR32MG24
Número de pieza RF-BM-MG24B1 RF-BM-MG24B2
Foto RF-BM-MG24B1 RF-BM-MG24B2
CI EFR32MG24A410F1536IM48-B EFR32MG24A410F1536IM48-B
Centro ARM® Cortex®-M33 de 76,8 MHz ARM® Cortex®-M33 de 76,8 MHz
Antena tarjeta de circuito impreso tarjeta de circuito impreso
RAM 256KB 256KB
Destello 1536KB 1536KB
Protocolos Materia, OpenThread, ZigBee, BLE5.3, Propietario Materia, OpenThread, ZigBee, BLE5.3, Propietario
Fuente de alimentación 2,2 V ~ 3,8 V, recomendado a 3,3 V 2,2 V ~ 3,8 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz
Máx. Poder TX +10dBm +19,5dBm
Sensibilidad de recepción -105,7 dBm (GFSK de 125 kbps) -97,6 dBm (GFSK de 1 Mbit/s) -94,8 dBm (GFSK de 2 Mbit/s) -105,7 dBm (GFSK de 125 kbps) -97,6 dBm (GFSK de 1 Mbit/s) -94,8 dBm (GFSK de 2 Mbit/s)
GPIO 30 30
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 240 m @ 1M FHY 470 m @ CÓDIGO LE 800 m @ 802.15.4 370 m @ 1M FHY 610 m @ LE CÓDIGO 1000 m @ 802.15.4
Dimensión (mm) 23,35 x 17,0 x 2,2 23,35 x 17,0 x 2,2
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA
Malla Bluetooth
De largo alcance
Física de 2 Mbps
AoA/AoD
Protocolo UART N / A N / A
Funciones El soporte es importante, recursos ricos Materia de soporte, recursos ricos, alta potencia de TX
