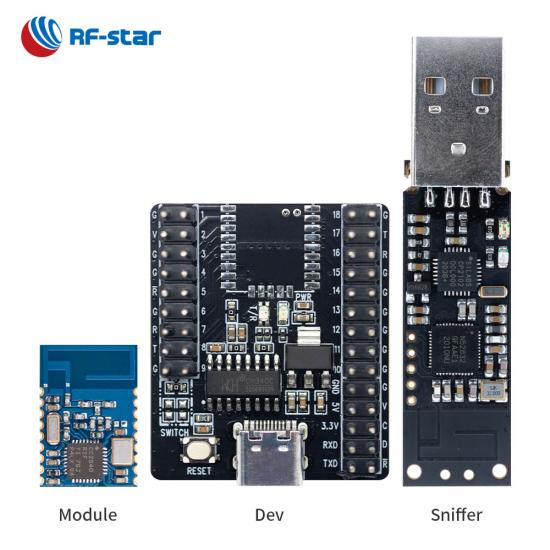

  • BLE5.0 TI CC2640R2F Module
  • BLE5.0 TI CC2640R2F Module
  • BLE5.0 TI CC2640R2F Module
  • BLE5.0 TI CC2640R2F Module
  • BLE5.0 TI CC2640R2F Module

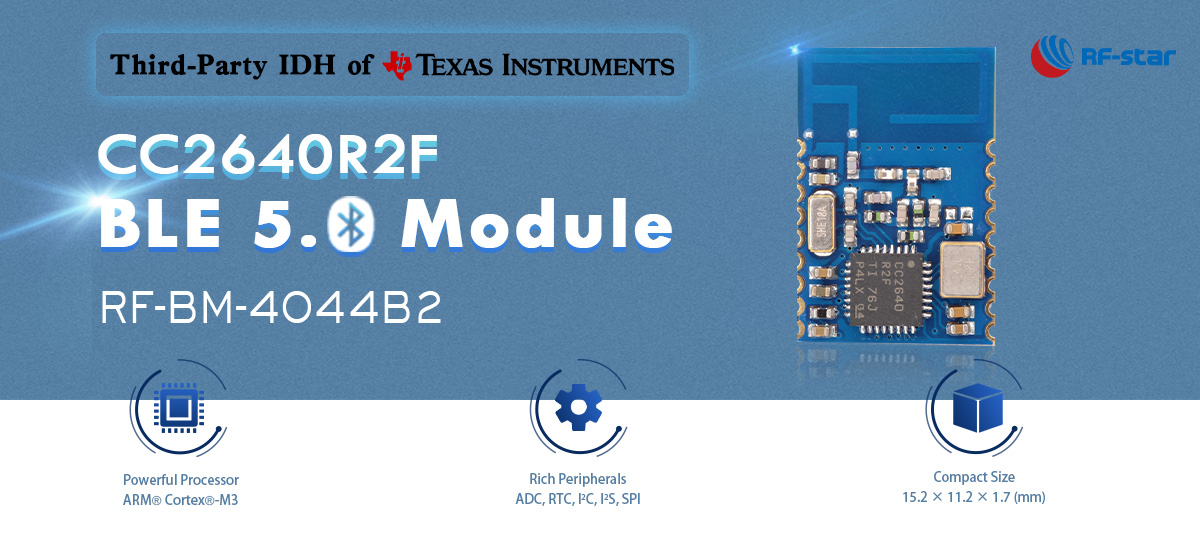

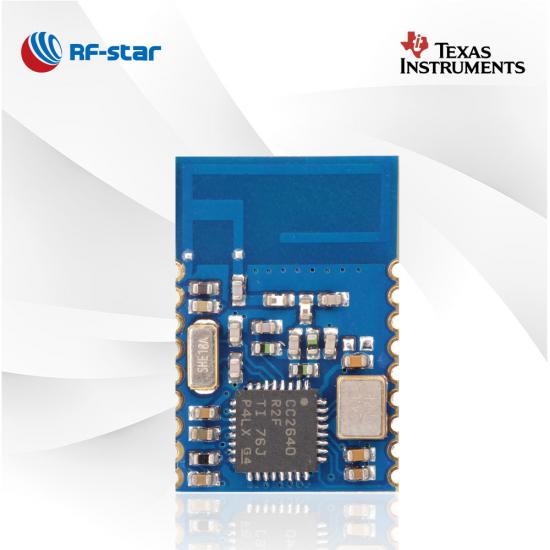

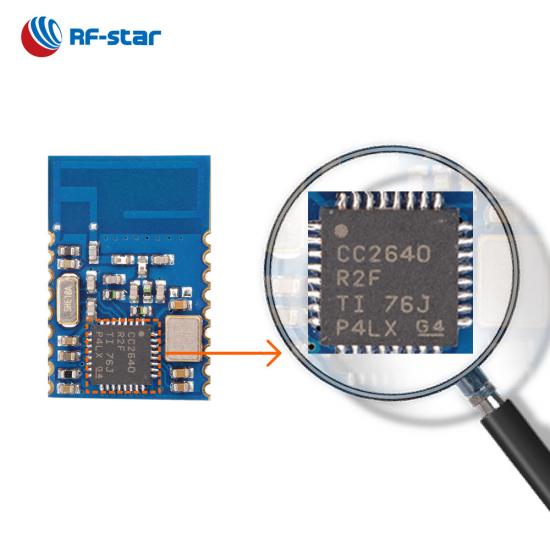

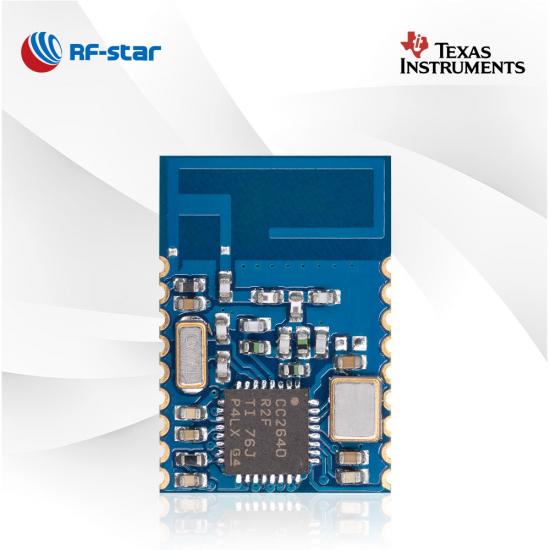

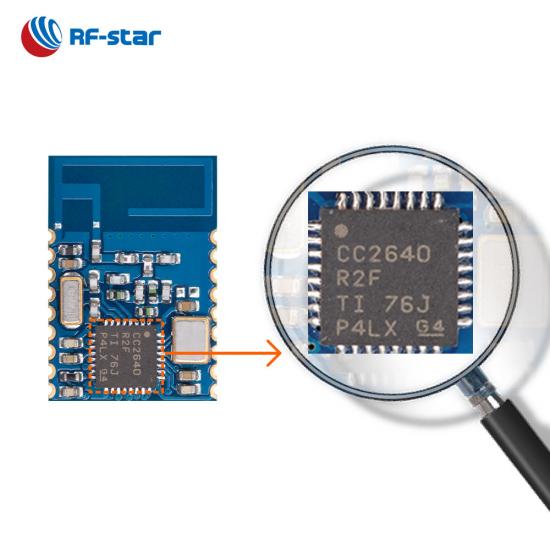

Módulo certificado BLE5.0 TI CC2640R2F RF-BM-4044B2

RF-BM-4044B2 es un módulo Bluetooth LE5.0 destinado a los requisitos de alto rendimiento de los productos IoT. El módulo de tamaño compacto debe satisfacer las necesidades de una amplia gama de aplicaciones. Seleccione el módulo BLE RF-BM-4044B2 CC2640R2F como opción de diseño.

  • P/N:

    RF-BM-4044B2
  • SoC:

    CC2640R2FRSM
  • Procesador:

    ARM® Cortex®-M3
  • Protocolos:

    Bluetooth 5.0 low energy
  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz
  • Paquete (mm):

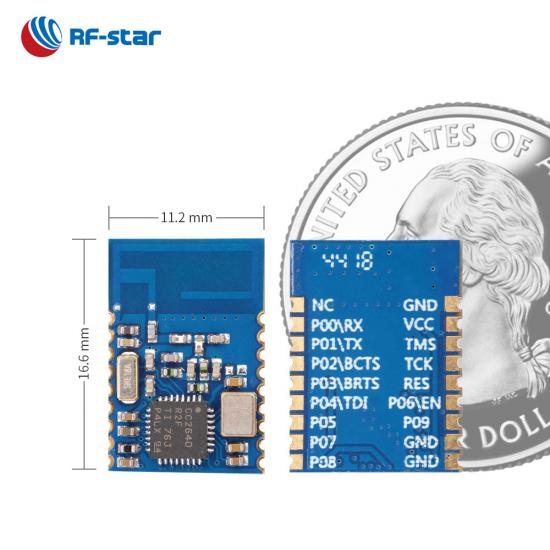

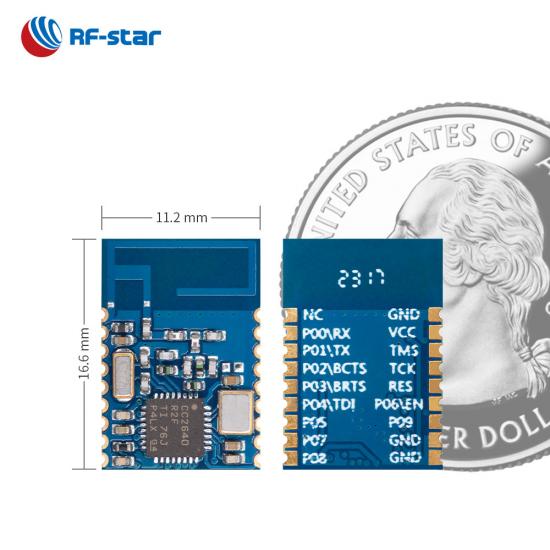

    15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 18-pin
  • Características:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension
  • GPIO:

    10
  • Max. Poder TX:

    +2 dBm
  • Rango de transmisión:

    80 m

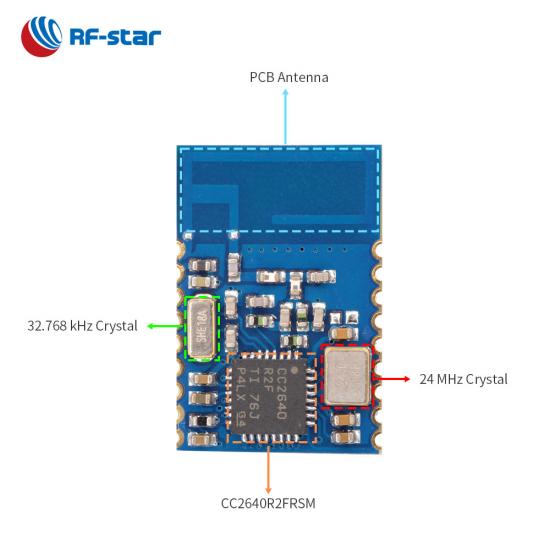

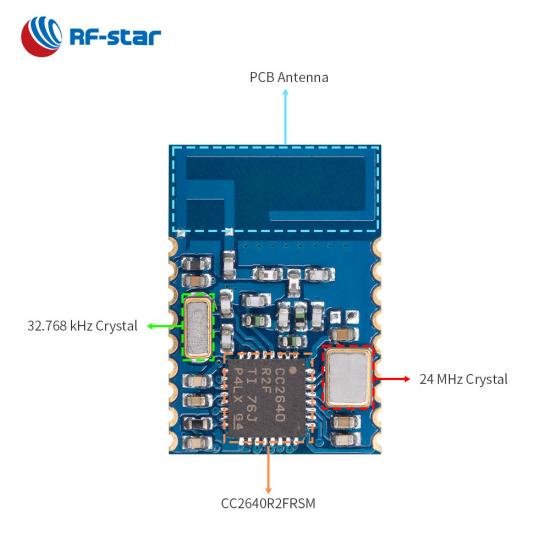

El módulo RF-BM-4044B2 BLE5.0 está diseñado en base al sistema en chip CC2640R2FRSM . El módulo contiene un núcleo ARM Cortex-M3 de 32 bits y 48 MHz, un cristal de 24 MHz, un cristal de 32,768 kHz, un filtro LC y una antena integrada de PCB de alto rendimiento. El módulo CC2640R2 tiene periféricos completos, como ADC, SPI, I²C, I²S y un exclusivo controlador de sensor de potencia ultrabaja, lo que hace que el módulo sea adecuado para conectar sensores externos en modo de suspensión o adquirir datos analógicos y digitales de forma independiente. La característica de tamaño compacto y el protocolo de transmisión transparente preprogramado permiten que el módulo se aplique más fácilmente en aplicaciones con la MCU principal.


Módulo Bluetooth 5.0 basado en el chipset CC2640R2F

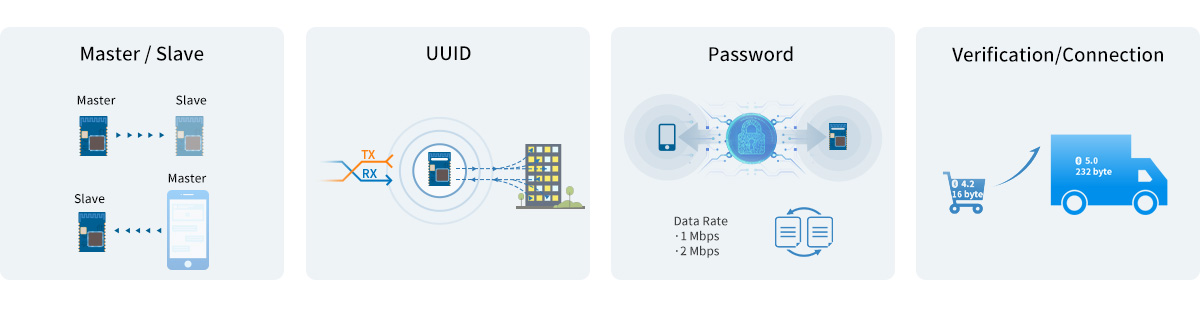

- Protocolo de transmisión  transparente (puente) BLE 5.0 -

· Rol único de esclavo, Rol único de maestro

· UUID de servicio personalizado

· Contraseña de conexión

· Velocidad de datos : 1 Mbps, 2 Mbps

· Paquetes de extensión publicitaria

RF-BM-4044B2 admite transmisión transparente BLE 5.0

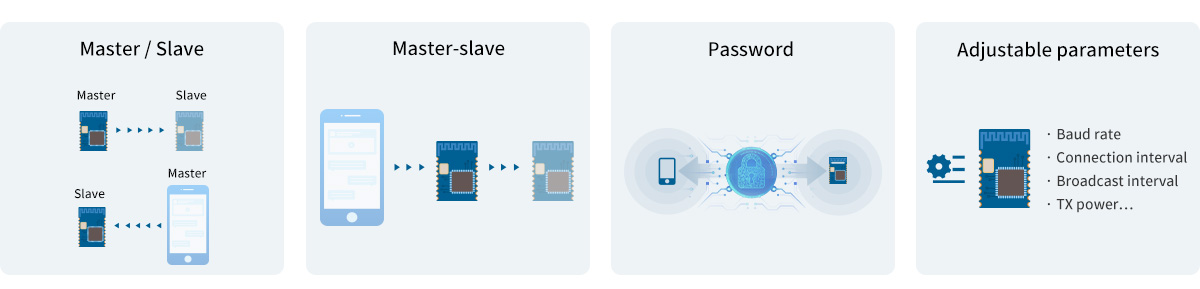

- Protocolo de transmisión transparente  (puente) BLE 4.2  -

· Varios roles: esclavo, amo, amo-esclavo

· Parámetros ajustables: velocidad en baudios, intervalo de conexión, intervalo de transmisión, potencia TX…

· Contraseña de conexión


RF-BM-4044B2 admite transmisión transparente BLE 4.2

Recursos Relacionados:

Módulo Bluetooth 5.0 con chip de grado automotriz CC2640R2F-Q1

Diferencias entre TI CC2640R2L y CC2640R2F

Los módulos inalámbricos RFSTAR CC2640R2F admiten la plataforma Ali Cloud Link IoT

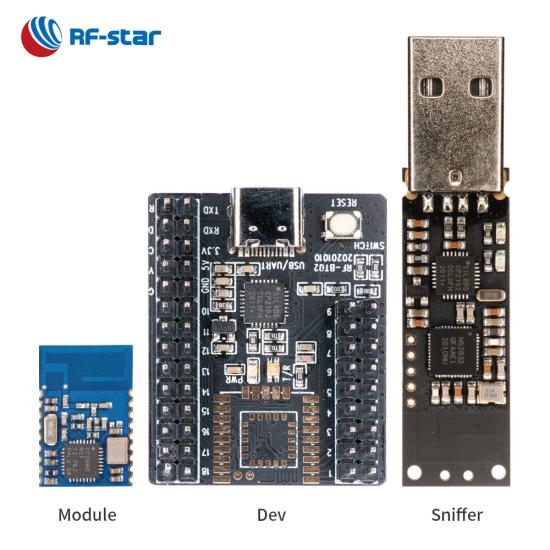

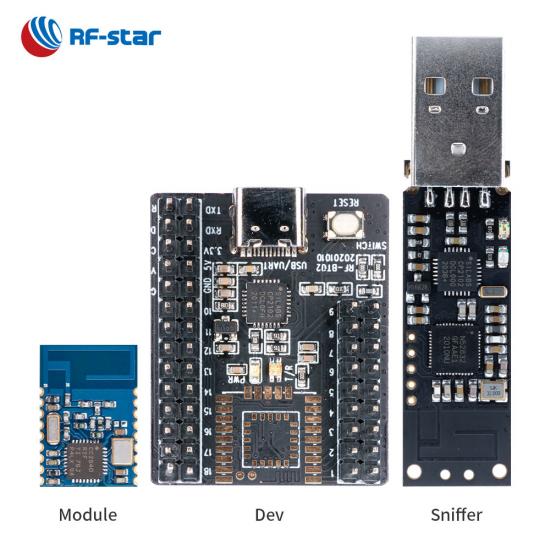

Tablero de pruebas para módulo serie TI (CC2540 CC2541 CC2640)

SoC inalámbrico:

  • Procesador ARM® Cortex®-M3
  • Potencia TX: -21 dBm a +2 dBm
  • Sensibilidad en modo BLE: -97 dBm
  • Memoria
    • -128kB de destello
    • -28 kB de memoria RAM


Protocolos admitidos:

  • Bluetooth 4.2 de bajo consumo
  • Bluetooth 5.0 de bajo consumo


Consumo actual:

  • 2,02 μA en modo de suspensión
  • 108,76 μA a un ciclo de transmisión de 200 ms (deshabilita el pull-up EN interno)
  • 497,41 μA a un ciclo de conexión de 30 ms (deshabilita el pull-up EN interno)


Rango de operación:

  • Rango de tensión de alimentación 1,8 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C


Periféricos ricos:

  • ADC de 12 bits
  • 10 GPIO
  • SPI
  • I²C
  • I²S
  • RTC
  • UART (CTS/RTS)
  • AES-128


Certificados:

  • FCC
  • SRRC
  • RoHS
Módulos BLE de la serie TI CC264x
Número de pieza RF-BM-2642B1 RF-BM-4077B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
Foto Módulo RF-BM-2642B1 CC2642R BLE Módulo BLE RF-BM-4077B2 CC2640R2F-Q1 Módulo BLE RF-BM-4055B1L CC2640R2LRHB Módulo BLE RF-BM-4077B1L CC2640R2LRGZ Módulo BLE RF-BM-4077B1 CC2640R2FRGZ Módulo BLE RF-BM-4044B5 CC2640R2F Módulo BLE RF-BM-4044B4 CC2640R2F Módulo BLE RF-BM-4044B3 CC2640R2F Módulo BLE RF-BM-4044B2 CC2640R2F
CI CC2642R CC2640R2F-Q1 CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Centro ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz
Antena tarjeta de circuito impreso tarjeta de circuito impreso tarjeta de circuito impreso tarjeta de circuito impreso tarjeta de circuito impreso Interfaz de chip/medio orificio Interfaz de chip/medio orificio IPEX tarjeta de circuito impreso
RAM 88KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Destello 352KB 128KB 128KB 128KB 128KB 128KB 128KB 128KB 128KB
Protocolos BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
Fuente de alimentación 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +5dBm +5dBm +5dBm +5dBm +5dBm +2 dBm +2 dBm +2 dBm +2 dBm
Sensibilidad de recepción -97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE PHY codificado
GPIO 31 31 13 31 31 10 10 10 10
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 110 m @ 1M PHY 160 m @ LE PHY codificada 100 m @ 1M PHY 150 m @ LE PHY codificada 60 m @ 1M PHY 90 m @ LE PHY codificada 70 m @ 1M PHY 100 m @ LE PHY codificada 80 m @ 1M PHY 110 m @ LE PHY codificada Antena de chip 30 m @ 1 M PHY 60 m @ LE PHY codificada Antena de chip 20 m @ 1 M PHY 50 m @ LE PHY codificada Antena PCB externa 110 m @ 1M PHY 150 m @ LE PHY codificada 60 m @ 1M PHY 90 m @ LE PHY codificada
Dimensión (mm) 23,5 x 17,0 x 2,2 23,5 x 17,0 x 2,2 15,2 x 11,2 x 1,7 23,5 x 17,0 x 1,7 23,5 x 17,0 x 1,7 10,5 x 8,5 x 2,0 8,0 x 8,0 x 1,5 15,2 x 11,2 x 2,1 16,6 x 11,2 x 1,7
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA
Malla Bluetooth × × × × × × × ×
De largo alcance
Física de 2 Mbps
AoA/AoD × ×
Protocolo UART Amo-esclavo simultáneamente Maestro-esclavo Maestro-esclavo Maestro-esclavo Maestro-esclavo Maestro-esclavo Maestro-esclavo Maestro-esclavo Maestro-esclavo
Funciones Alto rendimiento antiinterferencias Grado AEC-Q100, alto rendimiento antiinterferencias Alta rentabilidad Alta rentabilidad 31 GPIO para aplicaciones más disponibles Pequeñas dimensiones, almohadillas de doble cara. Dimensión ultrapequeña Factible para antenas externas. Alta estabilidad
