Módulo esclavo RSBRS02ABR BLE5.0

  • Bluetooth LE 5.0 Slave Module
  • Bluetooth LE 5.0 Slave Module
  • Bluetooth LE 5.0 Slave Module
  • Bluetooth LE 5.0 Slave Module
  • Bluetooth LE 5.0 Slave Module

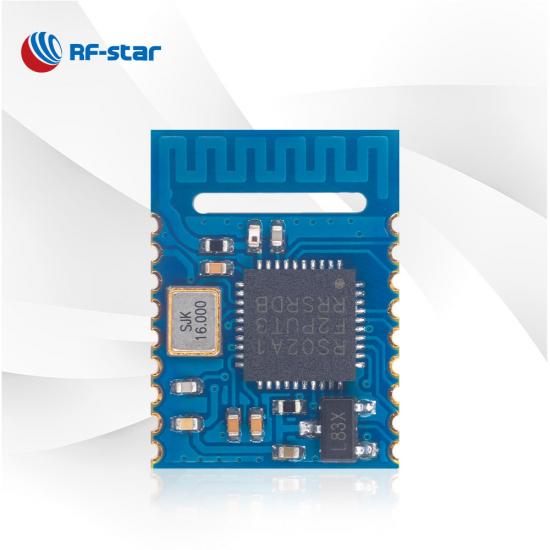

Módulo esclavo RSBRS02ABR BLE5.0

RSBRS02ABR, un módulo Bluetooth LE 5.0, está diseñado para aplicaciones rentables. Los periféricos del 7816 T-0 y los infrarrojos habilitan el módulo de puerto serie aplicado en el control remoto del hogar inteligente. Comience el desarrollo de su producto con el módulo RSBRS02ABR BLE5.0.

  • P/N:

    RSBRS02ABR

  • SoC:

    RS02A1-B

  • Procesador:

    ARM Cortex-M0+ @ 48 MHz

  • Protocolos:

    Bluetooth 5.0 low energy

  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz

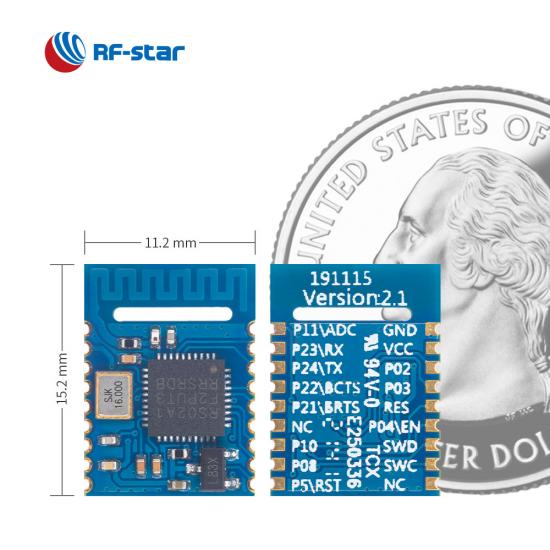

  • Paquete (mm):

    15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 18-pin

  • Características:

    7816 T-0, infra-red, 2 Mbps data rate

  • GPIO:

    11

  • Max. Poder TX:

    +5 dBm

  • Rango de transmisión:

    120 m
Consulta ahora

RSBRS02ABR , basado en un SoC RF-star RS02A1-B , es un módulo Bluetooth LE 5.0 monomodo . Este módulo tiene muchas ventajas: un tamaño compacto, un buen rendimiento de reducción de ruido, una mejor sensibilidad y una distancia de transmisión robusta. Está preprogramado con el protocolo de transmisión transparente BLE5.0 integrado con una velocidad de datos de 2 Mbps , lo que hace que este módulo permita alcanzar una amplia gama de aplicaciones. También admite la función HID, que permite cierto uso de conexión automática.


Baliza de módulo esclavo BLE5.0 iBeacon RSBRS02ABR


-  Transmisión transparente  (puente)  y protocolo de accionamiento directo -

·  Esclavo _

·  Máx . Velocidad de transmisión transparente: hasta 45,6 kB/s

·  Velocidad de datos : 1 Mbps, 2 Mbps

· Características : OTA

· UUID de servicio personalizado

·  Maridaje _

Transmisión transparente (puente) y protocolo de accionamiento directo



- Pantalla del producto -

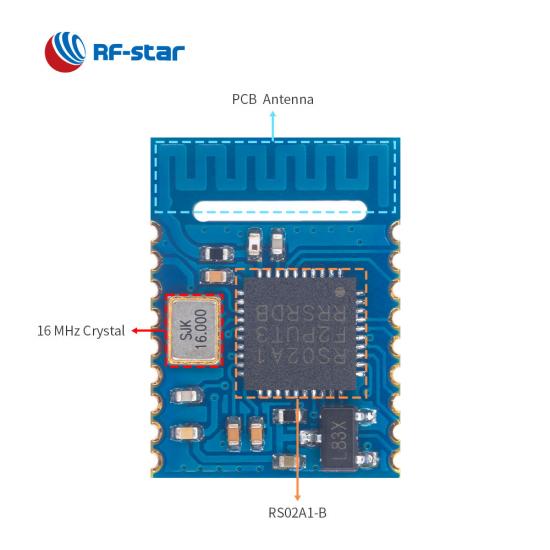

SoC inalámbrico:


  • Procesador ARM® Cortex®-M0+, 48 MHz
  • Potencia TX: -20 dBm a +5 dBm
  • Sensibilidad: -94 dBm a 1 Mbps
  • Memoria
    • -256 kB de destello
    • -32 kB de memoria RAM
  • Velocidad de datos: 1 Mbps, 2 Mbps


Protocolos admitidos:


  • Bluetooth 5.0 de bajo consumo
  • Bluetooth 4.2 de bajo consumo


Consumo actual:


  • 5,49 μA en modo de suspensión
  • 132,08 μA a un ciclo de transmisión de 200 ms (deshabilitar el pull-up interno EN)
  • 81,07 μA a un ciclo de conexión de 100 ms (deshabilitar el pull-up interno EN)

Rango de operación:


  • Rango de tensión de alimentación 2,3 V ~ 3,6 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C


Periféricos ricos:


  • 11 GPIO.
  • 2 UART con CTS/RTS
  • SPI con maestro/esclavo configurable
  • I2C con maestro/esclavo configurable
  • Interfaz maestra 7816 T-0
  • Interfaz de teclado
  • Generador de infrarrojos
  • PWM
  • ADC de 9 bits
  • DMA


Certificados


  • FCC
  • SRRC
  • RoHS


Módulos BLE de la serie doméstica basados ​​en IC
Número de pieza RSBRS02ABR-01 RSBRS02ABRI RSB RS02ABR RSBRS02AI R SBRS02AA
Foto RSBRS02ABR-01 RSBRS02ABRI RSBRS02ABRI RSBRS02AI RSBRS02AA
CI RS02A1-B RS02A1-B RS02A1-B RS02A1-A RS02A1-A
Centro ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz
Antena tarjeta de circuito impreso IPEX tarjeta de circuito impreso IPEX tarjeta de circuito impreso
RAM 36 KB + 4 KB 36 KB + 4 KB 36 KB + 4 KB 32 KB 32 KB
Destello 256KB 256KB 256KB 256KB 256KB
Protocolos BLE5.0, BLE 2M FÍSICA BLE5.0, BLE 2M FÍSICA BLE5.0, BLE 2M FÍSICA BLE5.0, BLE 2M FÍSICA BLE5.0, BLE 2M FÍSICA
Fuente de alimentación 2,3 V ~ 3,6 V, recomendado a 3,3 V 2,3 V ~ 3,6 V, recomendado a 3,3 V 2,3 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +5dBm +5dBm +5dBm +7 dBm +7 dBm
Sensibilidad de recepción -94 dBm a 1 Mbit/s BLE -94 dBm a 1 Mbit/s BLE -94 dBm a 1 Mbit/s BLE -95 dBm a 1 Mbit/s BLE -95 dBm a 1 Mbit/s BLE
GPIO 11 11 11 13 13
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 110 metros 140 m (antena PCB externa) 110 metros 160 m (antena PCB externa) 120 metros
Dimensión (mm) 15,2 x 11,2 x 2,0 15,2 x 11,2 x 2,3 15,2 x 11,2 x 1,8 15,2 x 11,2 x 2,1 15,2 x 11,2 x 1,7
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA √ √ √ √ √
Malla × × × × ×
De largo alcance × × × × ×
Física de 2 Mbps √ √ √ √ √
AoA/AoD × × × × ×
Protocolo UART Esclavo Esclavo Esclavo Amo-esclavo simultáneamente Amo-esclavo simultáneamente
Funciones Pequeña dimensión, alta velocidad de transmisión transparente Factible para antena externa, Soporte OTA, Tamaño compacto Pequeña dimensión, alta velocidad de transmisión transparente Factible para antena externa, Soporte OTA, Tamaño compacto Admite modo de accionamiento directo, fácil de usar
