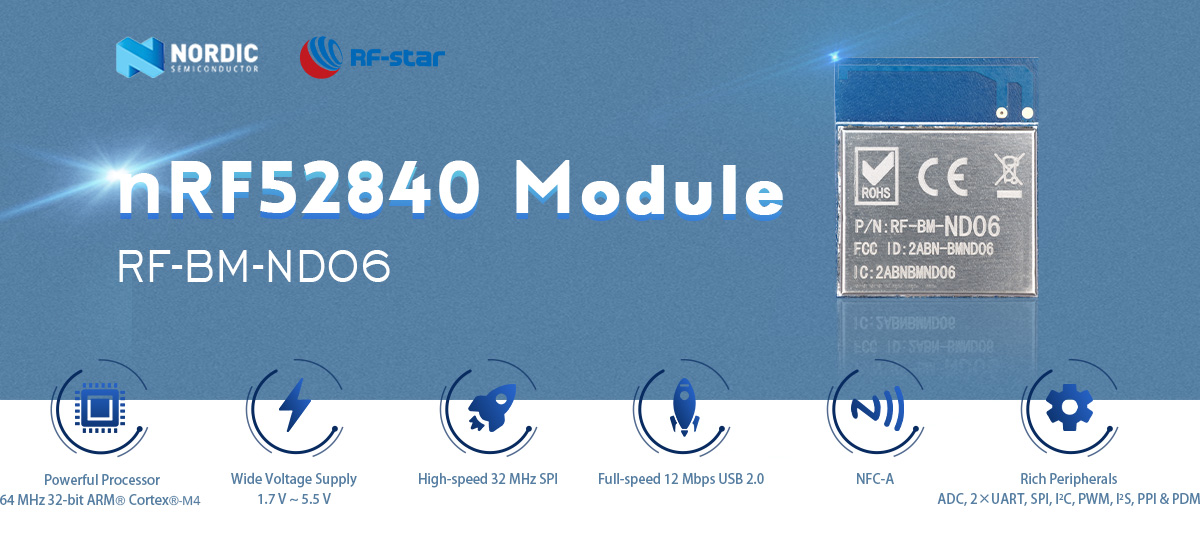

Módulo BLE MESH multiprotocolo de alto rendimiento con chip nRF52840 RF-BM-ND06

RF-BM-ND06 es un módulo multiprotocolo desarrollado para los requisitos de alta confiabilidad y alto rendimiento de los productos IoT y las puertas de enlace que funcionan con baterías. Este módulo también es compatible con Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT y 2,4 GHz propietario. Comience el desarrollo de su producto con el módulo RF-BM-ND06 nRF52840.

  • P/N:

    RF-BM-ND06
  • Stock de mercancías:

    1000
  • SoC:

    nRF52840
  • Procesador:

    32-bit ARM® Cortex®-M4 64 MHz
  • Protocolos:

    Bluetooth 5.0 LE, Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT and 2.4 GHz proprietary
  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz
  • Paquete (mm):

    20.5 × 24.0 × 2.2, LGA, 54-pin
  • Características:

    NFC, USB 2.0, High-speed SPI
  • GPIO:

    48
  • Max. Poder TX:

    +8 dBm
  • Rango de transmisión:

    500 m

RF-BM-ND06 es un módulo de RF basado en el SoC multiprotocolo nórdico nRF52840 con el mejor procesador ARM® Cortex®-M4 de 32 bits de su clase. Integra un cristal de 32.768 kHz y 32 MHz, un potente filtro, un adaptador de antena y una antena PCB de alto rendimiento. Todos los pines del RF-BM-ND06 están extraídos según el paquete LGA, lo que hace que el módulo tenga más posibilidades para ingresar a aplicaciones complejas. Es compatible con BLE stack v5.0, Bluetooth mesh, Thread, ZigBee, IEEE 802.15.4-2006 y 2,4 GHz propietario. Además, el módulo nRF52840 tiene una gama de interfaces analógicas y digitales como USB2.0, NFC-A, ADC, SPI de alta velocidad de 32 MHz, UART, SPI, I²C, PWM, I²S, PPI y PDM. Presenta interfaces digitales de alto rendimiento, distancia de conexión robusta y confiabilidad rígida. ¡Desarrolle estas aplicaciones, como etiquetas NFC-A, redes de malla industriales, dispositivos de salud y fitness, controladores remotos con el módulo multiprotocolo Nordic nRF52840 ahora!


Módulo BLE MESH con chip nRF52840 RF-BM-ND06

Múltiples protocolos compatibles

Con el procesador premium, el módulo nRF52840 admite Bluetooth mesh, Thread, ZigBee, NFC, Matter y otros propietarios de 2,4 GHz, ampliamente aplicados en redes de malla industriales y dispositivos médicos.

Interfaces digitales avanzadas

Una amplia gama de interfaces digitales como UART, ADC, I2C, I2S están bien integradas, incluso se incluyen controladores SPI de alta velocidad de 32 MHz, NFC-A, PPI, USB 2.0 de velocidad completa (12 Mbps) e interfaz QSPI de 32 MHz.

Módulo compatible con FCC y CE

El módulo RF-BM-ND06 ha sido certificado por CE, FCC, RoHS y SRRC, que cumple con los mercados europeo y estadounidense.


Protocolo de puerto serie (UART)

El módulo inalámbrico nRF52840 está integrado con el protocolo de transmisión transparente BLE5.0 (protocolo de puerto serie) para realizar funciones ricas con comandos AT.

Recursos Relacionados:

SoC multiprotocolo nRF52840 para proteger los activos de cifrado en línea

Comparación de RF-BM-ND05, RF-BM-ND05I, RF-BM-ND06

SoC inalámbrico:

  • Procesador ARM® Cortex®-M4 de 32 bits con FPU, 64 MHz
  • Potencia TX: -20 dBm a +8 dBm
  • Sensibilidad en modo BLE: -95 dBm (@1 Mbps)
  • Memoria
    • -1 MB de memoria flash
    • -256 KB de RAM

Características de radiofrecuencia:

  • Bluetooth® 5 de baja energía: 2 Mbps, 1 Mbps, 500 kbps y 125 kbps
  • IEEE 802.15.4-2006: 250 kbps
  • 2,4 GHz Propietario: 2 Mbps, 1 Mbps
  • Malla Bluetooth
  • NFC
  • Hilo
  • ZigBee

Consumo actual:

  • Corriente máxima de 4,8 mA en TX (0 dBm)
  • Corriente máxima de 4,6 mA en RX

Rango de operación:

  • Rango de tensión de alimentación 1,7 V ~ 5,5 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C

Periféricos ricos:

  • Controlador USB 2.0 de velocidad completa (12 Mbps)
  • NFC-A
  • ADC de 12 bits y 200 kps
  • 48 GPIO
  • PWM
  • PDM
  • IPP
  • USB 2.0
  • Maestro/esclavo SPI
  • SPI de alta velocidad de 32 MHz
  • Interfaz QSPI de 32MHz
  • Maestro/esclavo I²C
  • I²S
  • 2×UART (CTS/RTS)

Certificados:

  • FCC
  • SRRC
  • CE
  • RoHS
Módulos multiprotocolos serie NORDIC nRF52
Número de pieza RF-BM-ND10 RF-BM-ND07 RF-BM-ND06 RF-BM-ND05I RF-BM-ND05 RF-BM-ND08A RF-BM-ND04A
Foto Módulo nRF52833 RF-BM-ND10 Módulo nRF52833 RF-BM-ND07 Módulo nRF52840 RF-BM-ND06 Módulo nRF52840 RF-BM-ND05I Módulo nRF52840 RF-BM-ND05 Módulo nRF52811 RF-BM-ND08A Módulo nRF52811 RF-BM-ND04A
CI nRF52833 nRF52833 nRF52840 nRF52840 nRF52840 nRF52811 nRF52811
Centro ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4 de 64MHz ARM® Cortex®-M4 de 64MHz
Antena PCB/IPEX/interfaz de medio orificio Chip/IPEX/Almohadilla tarjeta de circuito impreso Interfaz IPEX/medio orificio tarjeta de circuito impreso tarjeta de circuito impreso tarjeta de circuito impreso
RAM 128KB 128KB 256KB 256KB 256KB 24 KB 24 KB
Destello 512KB 512KB 1MB 1MB 1MB 192KB 192KB
Protocolos BLE5.3, propietario, hilo, ZigBee, ANT, NFC BLE5.3, propietario, hilo, ZigBee, ANT, NFC BLE5.3, Propietario, Thread, ZigBee, ANT, NFC, Matter BLE5.3, Propietario, Thread, ZigBee, ANT, NFC, Matter BLE5.3, Propietario, Thread, ZigBee, ANT, NFC, Matter BLE5.3, propietario, subproceso, ANT BLE5.3, propietario, subproceso, ANT
Fuente de alimentación 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +8 dBm +8 dBm +8 dBm +8 dBm +8 dBm +4dBm +4dBm
Sensibilidad de recepción -103 dBm a 125 kbps LE PHY codificado -96 dBm a 1 Mbit/s BLE -103 dBm a 125 kbps LE PHY codificado -96 dBm a 1 Mbit/s BLE -103 dBm a 125 kbps LE PHY codificado -95 dBm a 1 Mbit/s BLE -103 dBm a 125 kbps LE PHY codificado -95 dBm a 1 Mbit/s BLE -103 dBm a 125 kbps LE PHY codificado -95 dBm a 1 Mbit/s BLE -104 dBm a 125 kbps LE PHY codificado -97 dBm a 1 Mbit/s BLE -104 dBm a 125 kbps LE PHY codificado -97 dBm a 1 Mbit/s BLE
GPIO 42 42 48 29 29 dieciséis 29
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión Antena PCB 110 m @ 1M PHY 150 m @ LE CODE Antena chip 80 m @ 1M PHY 100 m @ LE CODE 110 m @ 1M PHY 150 m @ LE CÓDIGO Antena PCB externa 130 m @ 1M PHY 180 m @ LE CODE 110 m @ 1M PHY 150 m @ LE CÓDIGO 80 m @ 1M FÍSICO 110 m @ LE CÓDIGO 90 m @ 1M FÍSICO 120 m @ LE CÓDIGO
Dimensión (mm) 33,0 x 17,7 x 2,1 17,0 x 12,2 x 2,2 24,0 x 20,5 x 2,2 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3
Paquete Medio orificio con paso de 1,27 mm Paso de 0,5 mm DFN Paso de 0,8 mm DFN Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA
Malla Bluetooth × ×
De largo alcance
Física de 2 Mbps
AoA/AoD × × ×
Protocolo UART N / A N / A N / A N / A N / A Esclavo Esclavo
Funciones Todos los IO, compatibles con AoA/AoD Todos los IO, compatibles con AoA/AoD, dimensión ultrapequeña Todas las IO, tamaño compacto Factible para antena externa, puerta de enlace BLE Recursos ricos, puerta de enlace de hogar inteligente Alta compatibilidad, soporte AoA/AoD Soporte AoA/AoD, alta efectividad
