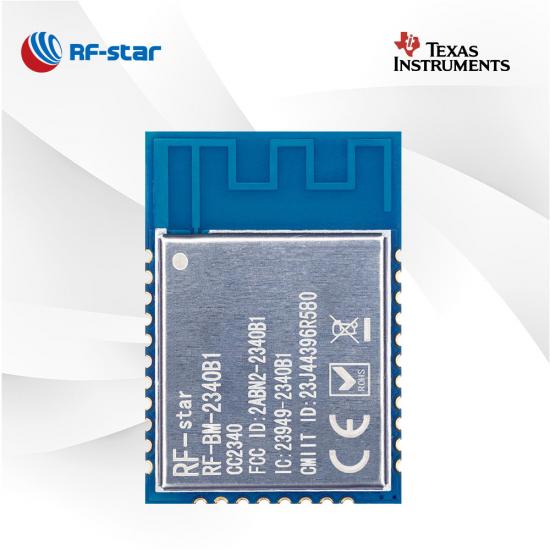

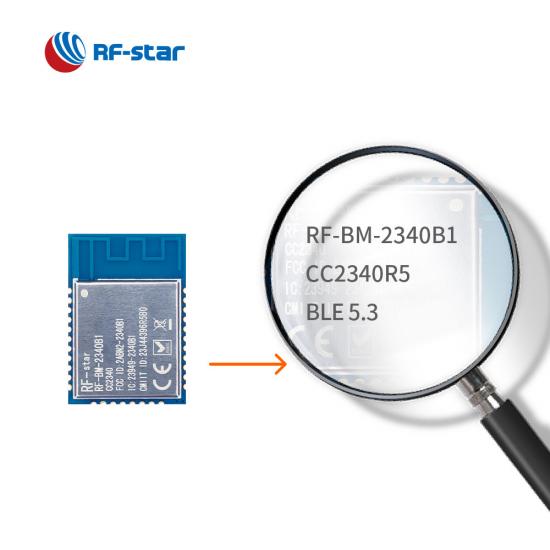

Módulo RF-BM-2340B1 BLE5.3

RF-BM-2340 B1 es un nuevo módulo Bluetooth LE5.3 desarrollado basado en TI CC2340R5. El módulo CC2340R5 le permite integrar BLE en cualquier aplicación de forma fácil y rápida. También es compatible con ZigBee 3.0, que hace posible la conectividad inalámbrica en una amplia gama de escenarios.

  • P/N:

    RF-BM-2340B1
  • SoC:

    CC2340R5
  • Procesador:

    48 MHz ARM® Cortex®-M0+
  • Protocolos:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system
  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz

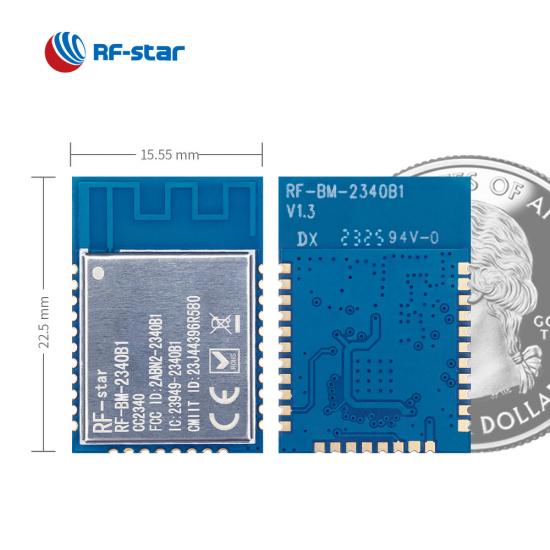

  • Paquete (mm):

    22.5 × 15.55 × 2.1, half-hole, 1.27 pitch, 30-pin
  • Características:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh (low power node), ZigBee

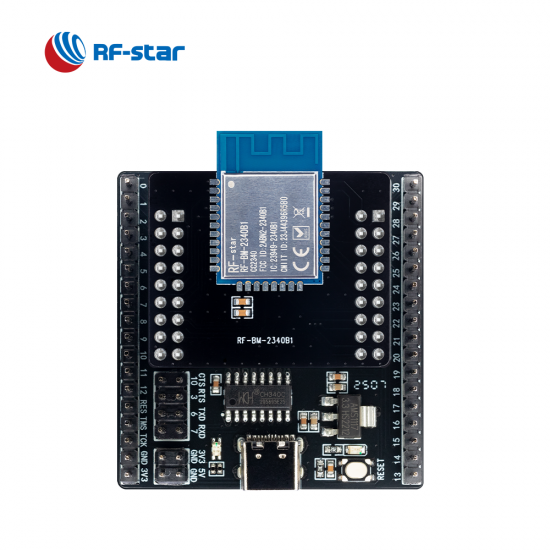

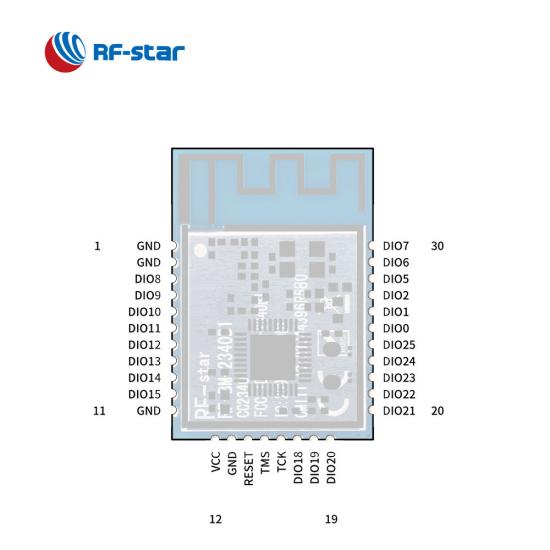

  • GPIO:

    24
  • Max. Poder TX:

    +8 dBm
  • Rango de transmisión:

    130 m @ 1M PHY, 180 m @ LE Coded PHY

RF-BM-2340 B1  es un módulo inalámbrico basado en la nueva serie CC2340Rx de TI . El módulo CC2340R5 integra un potente procesador ARM ®  Cortex ® -M0+ de 48 MHz, una antena PCB F invertida integrada de alto rendimiento y abundantes recursos de memoria. La potencia TX de hasta 8 dBm permite que el módulo multiprotocolo pueda funcionar en más aplicaciones con altos requisitos y mayor alcance. No solo es compatible con Bluetooth 5.3 Low Energy , sino también con ZigBee 3.0, SimpleLink TM  TI 15.4-stack y un sistema propietario . RF-star incorpora el protocolo de transmisión transparente BLE5.0 UART , lo que facilita su diseño y desarrollo. Los nuevos módulos multiprotocolo de la serie TI SimpleLink CC2340 son ideales para ESL, dispositivos médicos, electrónica de consumo e incluso aplicaciones de automóviles.

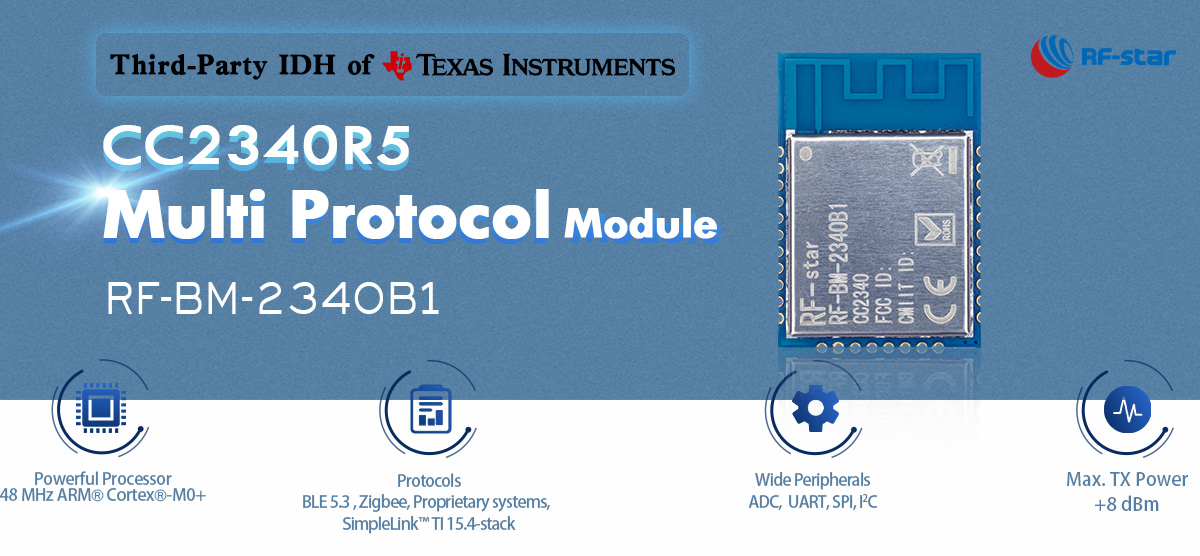

CC2340R5 Módulo multiprotocolo RF-BM2340B1

Capacidad multiprotocolo

Los módulos CC2340, que admiten BLE 5.3, ZigBee, SimpleLink™ TI 15.4-stack y protocolos propietarios de 2,4 GHz, son adecuados para puntos de venta electrónicos, etc.

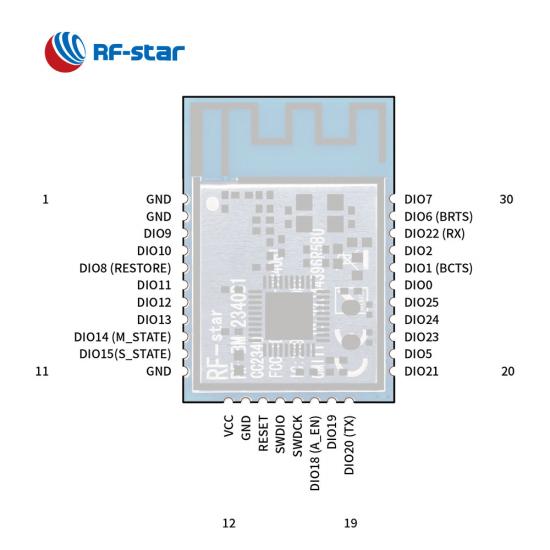

Protocolo de puerto serie (UART)

RF-BM-2340B1 está integrado con el protocolo de transmisión transparente BLE5.0 (protocolo de puerto serie) para realizar funciones ricas con comandos AT.

Recursos ricos

Los módulos CC2340R5 ofrecen un flash programable en el sistema de 512 KB, suficiente ROM para un gestor de arranque y controladores de 12 KB y una RAM del sistema (SRAM) de fuga ultrabaja de 36 KB.

Rendimiento de RF superior

Su potencia de salida alcanza hasta +8 dBm con compensación de temperatura y la sensibilidad de recepción está optimizada a -96 dBm para BLE 1 Mb/s y -102 dBm para BLE Coded PHY 125 kbps.



- Vídeo relatado -


Recurso de referencia:

Módulos CC2340R5 Bluetooth 5.3 asequibles: ya disponibles

Intorducción del módulo BLE de potencia ultrabaja serie CC2340 RF-BM-2340B1

Comparación en módulos CC2340 Bluetooth LE

SoC inalámbrico :

  • Procesador ARM®  Cortex® - M0+ de 48 MHz

  • Potencia TX: Hasta +8 dBm
  • Sensibilidad :
    • -96 dBm a 802.15.4 (2,4 GHz)

    • -102 dBm a Bluetooth 5.0 (PHY codificado LE) (125 kbps)

  • Memoria
    • flash de 512 KB
    •  ROM de 12kB
    • RAM de 36 KB
  • Velocidad de datos

    • LE 1M FÍSICO
    • LE 2M FÍSICO
    • PHY codificado LE (largo alcance)



Protocolos:

  • Bluetooth 5.3 de bajo consumo

  • Zigbee 3.0

  • Propiedad

  • B luetooth Mesh (nodo de bajo consumo)

  • SimpleLinkTM TI 15.4-pila


Rango de operación:

  • Rango de tensión de alimentación 1,8 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C


Periféricos ricos:

  • CAD
  • UART
  • SPI
  • Yo 2C
  • RTC
Módulos multiprotocolo TI SimpleLink serie CC2340
Número de pieza RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM- 2340A2I RF-BM-2340C2
Foto
Módulo RF-BM-2340B1I CC2340R5 BLE
Módulo RF-BM-2340A2 CC2340R5 BLE
Módulo RF-BM-2340A2I CC2340R5 BLE
Módulo RF-BM-2340C2 CC2340R5 BLE
CI CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
Centro ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz
Antena tarjeta de circuito impreso Interfaz IPEX/medio orificio IPEX Interfaz IPEX/medio orificio Interfaz de chip/medio agujero
RAM 36 KB 36 KB 36KB 36 KB 36 KB
Destello 512KB 512KB 512KB 512KB 512KB
Protocolos BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios
Fuente de alimentación 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +8 dBm +8 dBm +8 dBm +8 dBm +8 dBm
Sensibilidad de recepción

–102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps

–102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps
–102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps
–102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps
–102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps
GPIO 24 24 12 12 12
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 130 m @ 1M PHY 180 m @ LE PHY codificada


150 m @ 1M PHY (antena de PCB externa) 220 m @ PHY codificada LE (antena de PCB externa)  130 m @ 1M PHY 180 m @ LE PHY codificada


150 m @ 1M PHY (antena de PCB externa) 220 m @ PHY codificada LE (antena de PCB externa) 50 m @ 1M FÍSICO

80 m @ LE codificado PHY

Dimensión (mm) 22,0 x 15,55 x 2,1 22,0 x 15,55 x 2,1 16,6 x 11,2  x 2,1 15,2 x  11,2  x 2,1 8,0 x  8,0  x 1,82
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA
Malla Bluetooth
De largo alcance
Física de 2 Mbps
AoA/AoD SDK está en planificación SDK está en planificación SDK está en planificación SDK está en planificación SDK está en planificación
Protocolo UART BLE√ BLE√ BLE√ BLE√ BLE√
Solicitud Dispositivo médico, ESL Dispositivo médico, ESL Dispositivo médico, ESL Dispositivo médico, ESL Dispositivo médico, ESL
