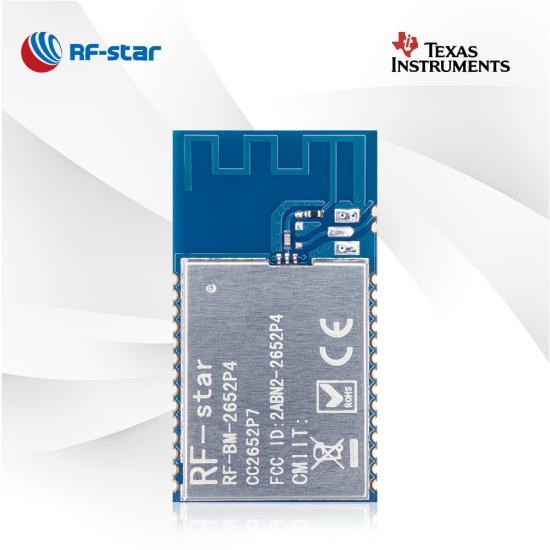

RF-BM-2652P4 CC2652P7 Módulo con PA integrado

El módulo multiprotocolo RF-BM-2652P4 está diseñado en base a TI CC2652P7 con un flash de 704 KB y un potente procesador ARM Cortex-M4F. Los ricos recursos le permiten integrarse en una variedad de aplicaciones con altos requisitos. Elija RF-star RF-BM-2652P4 con PA como su primer dispositivo Matter.

  • P/N:

    RF-BM-2652P4
  • SoC:

    CC2652P7
  • Procesador:

    48 MHz ARM® Cortex®-M4F
  • Protocolos:

    Matter, Bluetooth 5.3 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary
  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz
  • Paquete (mm):

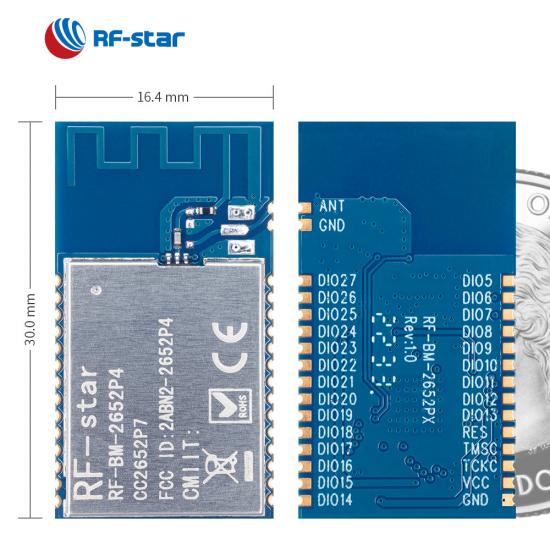

    30.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin
  • Características:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor, three kinds of RF output: PCB onboard antenna / IPEX connector / half-hole interface

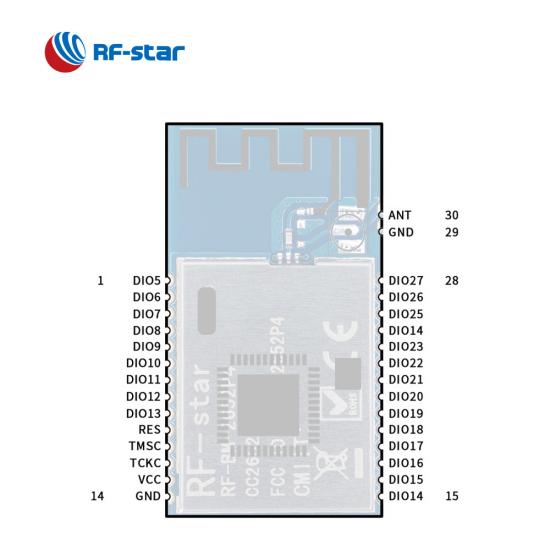

  • GPIO:

    23
  • Max. Poder TX:

    +20 dBm
  • Rango de transmisión:

    500 m (@BLE), 800 m (@ZigBee)

RF-BM-2652P4  es un módulo multiprotocolo basado en Texas Instruments CC2652P7 con un potente procesador de 48 MHz ARM®  Cortex® - M4F . La potencia máxima de TX de 20 dBm y los modos de salida de RF opcionales le permiten un rango de transmisión más largo y la potencia más baja que desee. La memoria flash de 704 KB, la ROM de 256 KB y la SRAM de 152 KB hacen que el módulo amplificador de potencia integrado se utilice en muchas aplicaciones complejas. Es compatible con Thread, Zigbee®, Matter, Bluetooth® 5.3 Low Energy, IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), TI 15.4-Stack (2,4 GHz) y multiprotocolo simultáneo a través de un administrador dinámico multiprotocolo (DMM). Por lo tanto, el módulo RF de 2,4 GHz es especialmente popular en infraestructuras de redes, puertas de enlace de materia, detectores de humo y calor, etc.

Módulo multiprotocolo TI CC2652P7 RF-BM-2652P4

Administrador dinámico multiprotocolo

El módulo CC2652P7 RF-BM-2652P4 también se integra con un controlador DMM, lo que permite múltiples pilas inalámbricas, por ejemplo. BLE, ZigBee, Thread, protocolo Matter y más para coexistir y operar simultáneamente.

Amplificador de alta potencia

Utilizando un amplificador integrado de alta potencia de +20 dBm con el mejor consumo de corriente de transmisión de su clase a 101 mA, el módulo RF CC2652P7 de 2,4 GHz se utiliza en aplicaciones de largo alcance y baja potencia.

Periféricos ricos

El módulo multiprotocolo RF-BM-2652P4 ofrece 23 GPIO en un paquete de medio orificio de sello y admite periféricos enriquecidos como UART, SPI, I2C, I2S, ADC, DAC, etc.


Antena flexible

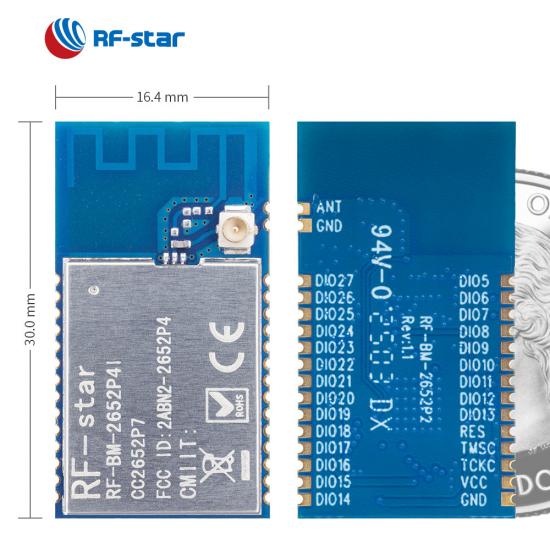

Se le ofrece una antena integrada PCB de alto rendimiento. Además, se encuentran disponibles un conector IPEX y una interfaz de medio orificio según sus requisitos.

Recursos Relacionados:

Características y aplicaciones del módulo RF-BM-2652P4 CC2652P7

Solución de módulo ZigBee CC2652P de RF-star para alarma de gas natural


SoC inalámbrico :

  • Procesador ARM®  Cortex® - M4F de 48 MHz

  • Potencia TX: Hasta +20 dBm
  • Sensibilidad :
    • -100 dBm a 802.15.4 (2,4 GHz)

    • -105 dBm a Bluetooth 5.0 (PHY codificado LE) (125 kbps)

  • Memoria
    • Flash de 704 KB
    • ROM de 256  kB
    • 8 8KB SRAM
  • Tasa de datos

    • LE 1M FÍSICO
    • LE 2M FÍSICO
    • PHY codificado LE (largo alcance)

Características:

  • Bluetooth 5.3 de bajo consumo

  • Hilo

  • Zigbee 3.0

  • Asunto

  • IEEE 802.15.4

  • Objetos inteligentes habilitados para IPv6 (6LoWPAN)

  • Propiedad

  • Malla Bluetooth

  • Búsqueda de dirección

Rango de operación:

  • Rango de tensión de alimentación 1,8 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C

Periféricos ricos:

  • CAD
  • CAD
  • UART
  • SPI
  • Yo 2C _
  • yo 2 s
  • RTC
Módulos multiprotocolo TI SimpleLink serie CC2652P
Número de pieza RF-BM-2652P4I RF-BM-2652P4 RF-BM-2652P3 RF-BM-2652P2I RF-BM-2652P2 RF-BM-2652P1
Foto CC2652P7 RF-BM-2652P4I Módulo multiprotocolo CC2652P7 RF-BM-2652P4 Módulo multiprotocolo CC2652P RF-BM-2652P3 Módulo multiprotocolo Módulo Zigbee CC2652P RF-BM-2652P2I Módulo Zigbee CC2652P RF-BM-2652P2 Módulo Zigbee CC2652P RF-BM-2652P1
CI CC2652P7 CC2652P7 CC2652P CC2652P CC2652P CC2652P
Centro ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M0+ de 48MHz
Antena Interfaz IPEX/medio orificio tarjeta de circuito impreso tarjeta de circuito impreso Interfaz IPEX/medio orificio tarjeta de circuito impreso Interfaz de medio agujero
RAM 152KB 152KB 88KB 88KB 88KB 88KB
Destello 704KB 704KB 352KB 352KB 352KB 352KB
Protocolos Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz)
Fuente de alimentación 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +20dBm +20dBm +20dBm +20dBm +20dBm +20dBm
Sensibilidad de recepción -99 dBm a 802.15.4 (2,4 GHz) -104 dBm a 125 kbps PHY codificada por BLE -99 dBm a 802.15.4 (2,4 GHz) -104 dBm a 125 kbps PHY codificada por BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificada por BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificada por BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificada por BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificada por BLE
GPIO 23 23 11 23 23 23
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 180 m @ 1M PHY (antena de PCB externa) 240 m @ PHY codificada LE (antena de PCB externa) 1200 m @ 802.15.4 (antena de barra de pegamento externa) 150 m @ 1M PHY 220 m @ LE PHY codificado 600 m @ 802.15.4 150 m @ 1M PHY 220 m @ LE PHY codificado 600 m @ 802.15.4 180 m @ 1M PHY (antena de PCB externa) 240 m @ PHY codificada LE (antena de PCB externa) 1200 m @ 802.15.4 (antena de barra de pegamento externa) 150 m @ 1M PHY 220 m @ LE PHY codificado 600 m @ 802.15.4 180 m @ 1M PHY (antena de PCB externa) 240 m @ PHY codificada LE (antena de PCB externa) 1200 m @ 802.15.4 (antena de barra de pegamento externa)
Dimensión (mm) 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 24,0 x 16,0 x 2,1 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 25,0 x 16,4 x 2,2
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA
Malla Bluetooth
De largo alcance
Física de 2 Mbps
AoA/AoD
Protocolo UART N / A N / A N / A N / A N / A N / A
Solicitud Puerta de enlace de hogar inteligente, automatización de edificios Domótica, panel de control de alarma contra incendios (FACP) Detector de humo y calor, seguimiento de activos. Automatización y control de fábricas, sistemas de seguridad de edificios. Sistemas de seguridad, puerta de enlace. Red inteligente, redes de sensores inalámbricos
