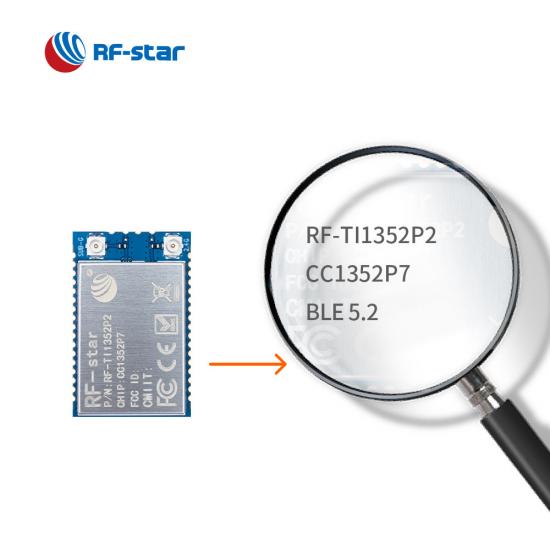

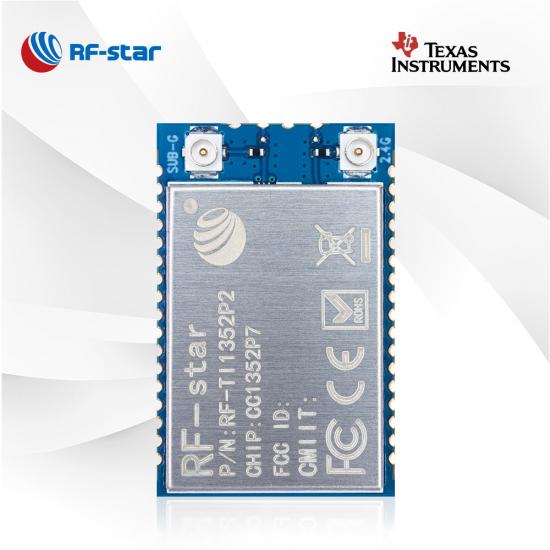

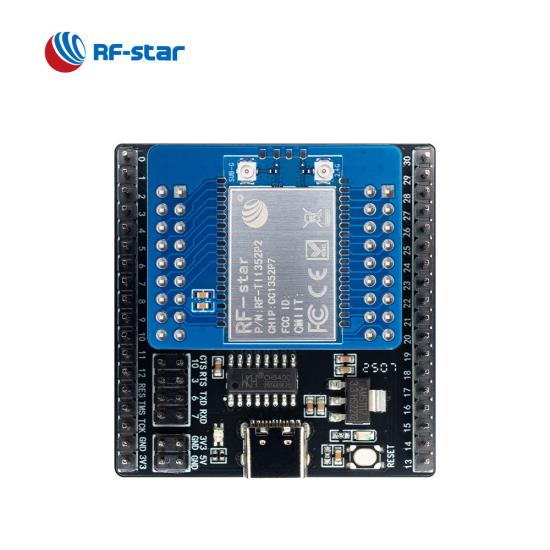

CC1352P7 Módulo inalámbrico multiprotocolo sub-1 GHz y 2,4 GHz RF-TI1352P2

RF-TI1352P2, basado en CC1352P7, es un módulo inalámbrico multiprotocolo y multibanda Sub-1 GHz (800 MHz ~ 928 MHz) y 2,4 GHz destinado a los mercados de comunicación inalámbrica de baja potencia y detección avanzada de IoT. RF-TI1352P2 con salida de antena de dos bandas será una buena opción para simplificar su trabajo de diseño.
  • P/N:

    RF-TI1352P2
  • SoC:

    CC1352P7
  • Procesador:

    48 MHz ARM® Cortex®-M4F
  • Protocolos:

    Thread, Zigbee®, Matter, Bluetooth® 5.3 Low Energy, IEEE 802.15.4g, IPv6-enabled smart objects (6LoWPAN), MIOTY®, proprietary systems, including the TI 15.4-Stack (Sub-1 GHz and 2.4 GHz)
  • Frecuencia de trabajo:

    800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz
  • Paquete (mm):

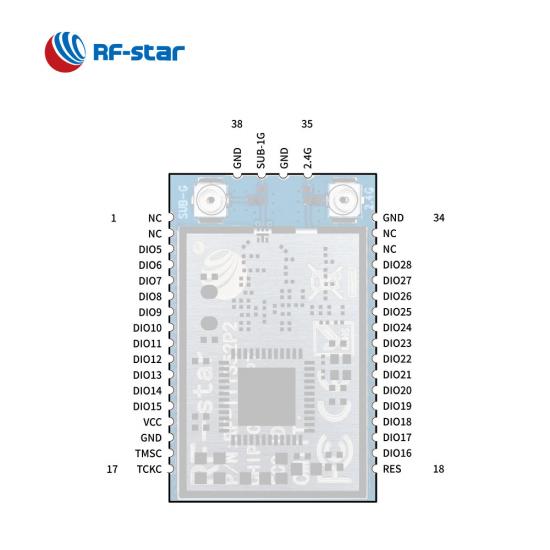

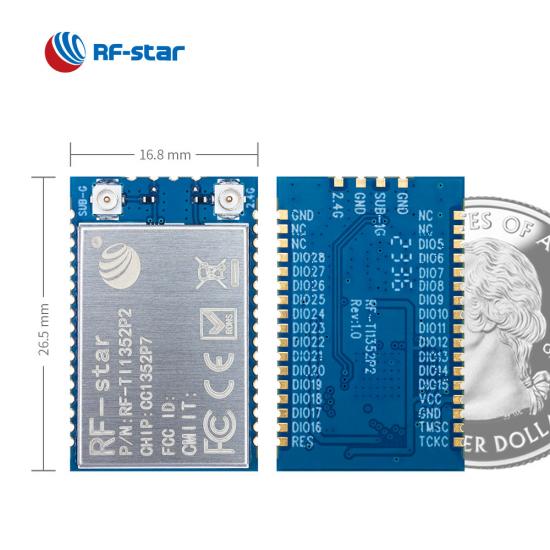

    26.5 x 16.8 x 2.2, half-hole, 1.27 pitch, 38-pin
  • Características:

    Power Amplifier, DMM driver, Matter, Wi-SUN, IPEX connectors supporting dual-band radio, 704 KB Flash
  • GPIO:

    24
  • Max. Poder TX:

    +20 dBm
  • Rango de transmisión:

    180 m @ 1M PHY (external PCB antenna) 230 m @ LE Coded PHY (external PCB antenna) 1200 m @ 802.15.4 (external glue stick antenna) 1400 m @ Sub-1G (external glue stick antenna)

RF-TI1352P2 basado en TI SoC CC1352P7 con un amplificador de potencia   integrado es un módulo de doble banda de alto rendimiento sub-1GHz + 2,4 GHz . Integra un cristal de 48 MHz y 32.768 kHz, una ROM de 256 KB, un Flash de 704 KB y los conectores IPEX y pines de salida RF de medio agujero de diferentes radiofrecuencias para garantizar la conexión de la antena externa. Su procesador de aplicaciones central ARM ®  Cortex ® -M4F está optimizado para largo alcance y bajo consumo. Presenta un tamaño pequeño, una distancia de conexión robusta y una confiabilidad rígida. El módulo multibanda admite multiprotocolo para 868 MHz , 915 MHz y 2,4 GHz a través de un controlador DMM para Thread, Zigbee® , Matter, Bluetooth® 5.3  Low Energy, IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY® , sistemas propietarios, incluido el TI 15.4-Stack (Sub-1 GHz y 2,4 GHz). Paquete de varilla de sello con paso de 1,27 mm para un fácil montaje y un diseño de PCB rentable.

TI CC1352P7 Multiprotocolo y multibanda Sub-1 GHz RF-TI1352P2

Memoria rica

El módulo inalámbrico CC1352P7 integra una ROM de 256 KB y un Flash de 704 KB, lo que lo hace posible en muchas aplicaciones complejas, especialmente en redes Matter.

Modos de salida RF flexibles

Dos conectores IPEX individualmente para radiofrecuencia sub 1G y 2.4G y pines de salida RF de medio orificio pueden satisfacer cualquier requisito.

Administrador dinámico multiprotocolo

El módulo RF multiprotocolo admite Zigbee®, Thread, Matter, Bluetooth® 5.3 Low Energy, IEEE 802.15.4g, 6LoWPAN, MIOTY®, sistemas propietarios y multiprotocolo concurrente a través de un controlador DMM.

Radiofrecuencia de doble banda

La radiofrecuencia de doble banda para 868 MHz, 915 MHz y 2,4 GHz habilita el módulo multiprotocolo CC1352P7, popular en medidores inteligentes, sistemas de seguridad de edificios, electrónica portátil y aplicaciones de sensores de largo alcance.

Recursos Relacionados:

¿Qué es el módulo inalámbrico multibanda TI CC1352P?

Solución inalámbrica multiprotocolo de doble banda CC1352R

Sub-1GHz frente a 2,4 GHz: 7 conclusiones

RF-star implementa la tecnología Wi-SUN

SoC inalámbrico :

  • Procesador ARM®  Cortex® - M4F de 48 MHz
  • Potencia TX: Hasta +20 dBm
  • Sensibilidad :
    • -121 dBm a Sub GHz (modo de largo alcance)
    • -110 dBm a subGHz (50 kbps)
    • -104 dBm a Bluetooth 125 kbps (PHY codificado LE)
  • Memoria
    • Flash de 704 KB
    • ROM de 256 kB
    • SRAM de 80kB

Características:

  • Propietario de 2,4 GHz
  • Acera Amazónica
  • Bluetooth 5.3 de bajo consumo
  • ZigBee, Hilo, Materia
  • IEEE 802.15.4
  • Objetos inteligentes compatibles con IPv6 (6LoWPAN)
  • MIOTY
  • M-Bus inalámbrico
  • Wi-SUN
  • KNX-RF
  • Acera Amazónica
  • Sistemas propietarios
  • SimpleLinkTM TI 15.4-Stack (Sub-1 GHz)
  • Controlador del administrador dinámico multiprotocolo (DDM)

Rango de operación:

  • Rango de tensión de alimentación 1,8 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C

Periféricos ricos:

  • CAD
  • CAD
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


Módulos Sub-1G serie TI CC131x
Número de pieza RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Foto
CI CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Centro ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz
Antena IPEX Interfaz de medio agujero IPEX Interfaz IPEX/medio orificio Interfaz IPEX/medio orificio tarjeta de circuito impreso Interfaz de medio agujero tarjeta de circuito impreso Interfaz IPEX/medio orificio Interfaz IPEX/medio orificio
RAM 152KB 88KB 88KB 88KB 88KB 28 KB 28 KB 28 KB 28 KB 28 KB
Destello 704KB 352KB 352KB 352KB 352KB 128KB 128KB 128KB 128KB 128KB
Protocolos Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas propietarios, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus inalámbrico, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas propietarios, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus inalámbrico, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas propietarios, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, M-Bus inalámbrico (modo T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemas propietarios, pila SimpleLink™ TI 15.4 ( Sub-1 GHz) IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, M-Bus inalámbrico (modo T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemas propietarios, pila SimpleLink™ TI 15.4 ( Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz)
Fuente de alimentación 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V
Frecuencia 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431MHz ~ 527MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 431MHz ~ 527MHz 779MHz ~ 930MHz
Máx. Poder TX +20dBm +20dBm +14 dBm a menos de 1 GHz +5 dBm a 2,4 GHz +13dBm +14dBm +14dBm +14dBm +14dBm +15dBm +14dBm
Sensibilidad de recepción –121 dBm @Sub-1G (modo de largo alcance) –110 dBm @ 50 Kbps Sub-1G –104 dBm @125 kbps PHY codificada LE –121 dBm @Sub-1G (modo de largo alcance) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps PHY codificada LE –121 dBm @Sub G (modo de largo alcance) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps PHY codificada LE –121 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –121 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 180 m @ 1M PHY (antena de PCB externa) 230 m @ PHY codificada LE (antena de PCB externa) 1200 m @ 802.15.4 (antena de barra de pegamento externa) 1400 m @ Sub-1G (antena de barra de pegamento externa) 180 m @ 1M PHY (antena de PCB externa) 230 m @ PHY codificada LE (antena de PCB externa) 1200 m @ 802.15.4 (antena de barra de pegamento externa) 1400 m @ Sub-1G (antena de barra de pegamento externa) 120 m @ 1M PHY (antena de PCB externa) 180 m @ PHY codificada LE (antena de PCB externa) 900 m @ 802.15.4 (antena de barra de pegamento externa) 900 m @ Sub-1G (antena de barra de pegamento externa) 1000 m (antena de barra de pegamento externa) 1000 m (antena de barra de pegamento externa) 720 metros 1000 m (antena de barra de pegamento externa) 720 metros 1000 m (antena de barra de pegamento externa) 1000 m (antena de barra de pegamento externa)
Dimensión (mm) 26,5 x 16,8 x 2,2 25,0 x 16,4 x 2,2 26,5 x 16,8 x 2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
Funciones M-Bus inalámbrico, aprovechamiento de energía Agricultura inteligente, control por sensores Red inteligente, monitoreo y control industrial. Admite DMM, rango de transmisión más largo Admite DMM, rango de transmisión más largo Antena PCB integrada Dimensión ultrapequeña, factible para antenas externas. Clavijas para fácil inserción Mayor rango de transmisión Mayor rango de transmisión
