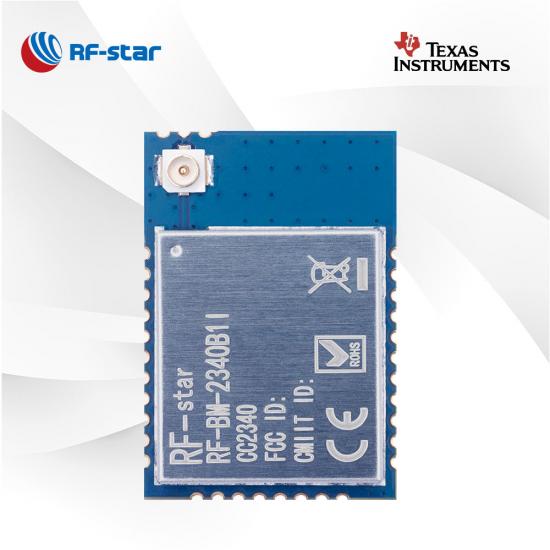

Módulo RF-BM-2340B1I BLE5.3

RF-BM-2340B1I está diseñado como un módulo multiprotocolo basado en TI CC2340R5 para bajo consumo de energía con una antena IPEX y 24 GPIO, compatible con Bluetooth 5.3 Low Energy, ZigBee 3.0, SimpleLinkTM TI 15.4-stack y sistema propietario.

  • P/N:

    RF-BM-2340B1I
  • SoC:

    CC2340R5
  • Procesador:

    48 MHz ARM® Cortex®-M0+
  • Protocolos:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system
  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz
  • Paquete (mm):

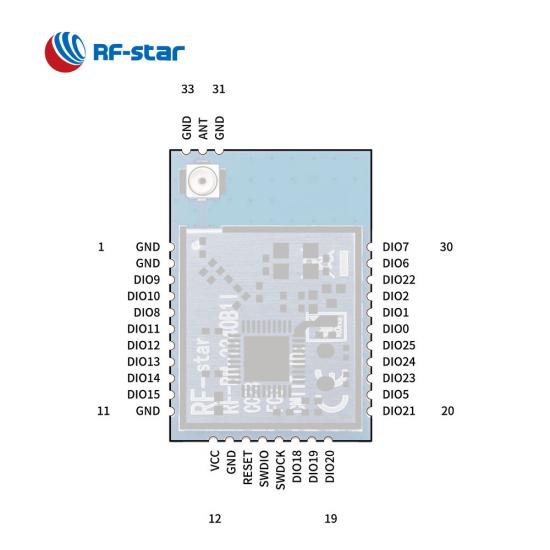

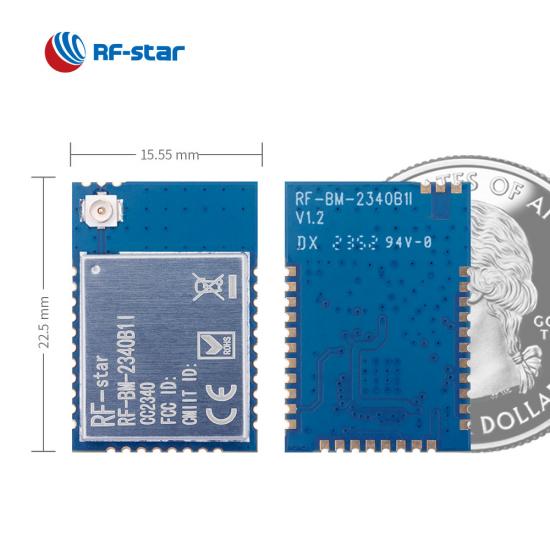

    22.5 × 15.55 × 2.1, half-hole, 1.27 pitch, 30-pin
  • Características:

    Direction finding AoA/AoD, Bluetooth mesh (low power node), ZigBee, IPEX antenna
  • GPIO:

    24
  • Max. Poder TX:

    +8 dBm
  • Rango de transmisión:

    150 m @ 1M PHY (external PCB antenna), 220 m @ LE Coded PHY (external PCB antenna)

El módulo multiprotocolo RF-BM-2340B1I con MCU TI CC2340R5 es un nuevo miembro de los módulos CC2340Rx , que no solo admite Bluetooth 5.3 Low Energy , sino también ZigBee 3.0 , SimpleLinkTM TI 15.4-stack y sistema propietario. El módulo CC2340R5 cuenta con un potente procesador ARM® Cortex®-M0+ de 48 MHz, una antena IPEX y periféricos avanzados, como UART, I2C y SPI . La potencia TX de hasta 8 dBm y los modos flexibles de bajo consumo permiten que el módulo IPEX se adapte a una amplia variedad de aplicaciones con alto rendimiento, bajo consumo de energía y largo alcance.

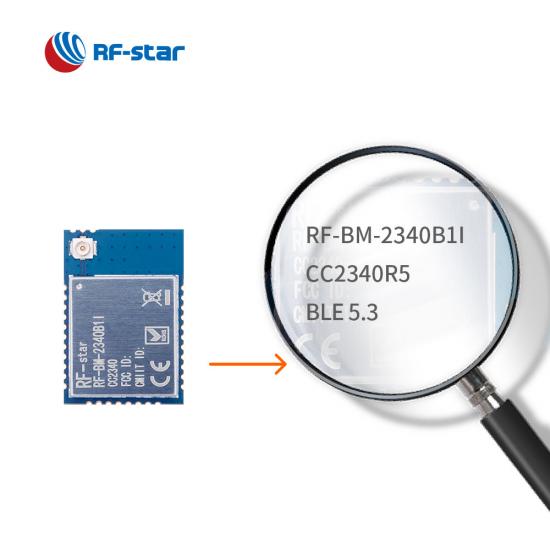

Características del módulo TI CC2340R5 BLE5.3 RF-BM-2340B1I

Capacidad multiprotocolo

Los módulos CC2340, que admiten BLE 5.3, ZigBee, SimpleLink™ TI 15.4-stack y protocolos propietarios de 2,4 GHz, son adecuados para electrónica médica, electrónica industrial, etc.

Modo de salida RF flexible

Los diferentes modos de salida de RF del módulo RF-BM-2340B1I, como el pin ANT RF de medio orificio y el conector IPEX, están diseñados para aplicaciones de mayor alcance.

Recursos ricos

Los módulos CC2340R5 ofrecen un flash programable en el sistema de 512 KB, ROM suficiente para el gestor de arranque y controladores de 12 KB y una RAM del sistema (SRAM) de fuga ultrabaja de 36 KB.

Rendimiento de RF superior

Su potencia de salida alcanza hasta +8 dBm con compensación de temperatura y la sensibilidad de recepción está optimizada a -96 dBm para BLE 1 Mb/s y -102 dBm para BLE Coded PHY 125 kbps.

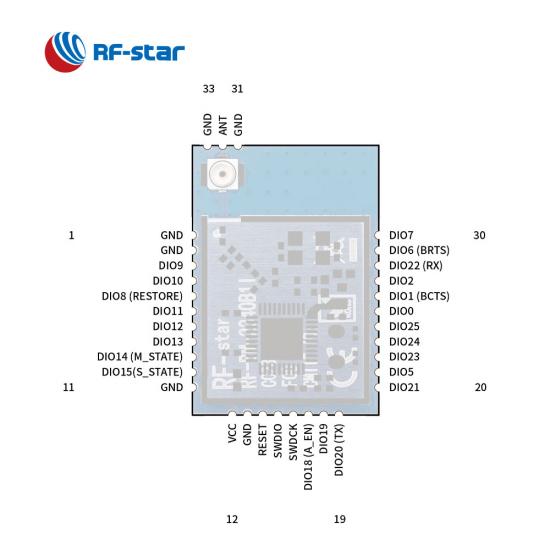

Protocolo de puerto serie (UART)

RF-BM-2340B1I está integrado con el protocolo de transmisión transparente BLE5.0 (protocolo de puerto serie) para realizar funciones ricas con comandos AT.



- Vídeo relatado -


Recurso de referencia:

Módulos CC2340R5 Bluetooth 5.3 asequibles: ya disponibles

Intorducción del módulo BLE de potencia ultrabaja serie CC2340 RF-BM-2340B1

Comparación en módulos CC2340 Bluetooth LE

SoC inalámbrico :

  • Procesador ARM®  Cortex® - M0+ de 48 MHz

  • Potencia TX: Hasta +8 dBm
  • Sensibilidad :
    • -96 dBm a 802.15.4 (2,4 GHz)

    • -102 dBm a Bluetooth 5.0 (PHY codificado LE) (125 kbps)

  • Memoria
    • flash de 512 KB
    •  ROM de 12kB
    • RAM de 36 KB
  • Velocidad de datos

    • LE 1M FÍSICO
    • LE 2M FÍSICO
    • PHY codificado LE (largo alcance)



Protocolos:

  • Bluetooth 5.3 de bajo consumo

  • Zigbee 3.0

  • Propiedad

  • B luetooth Mesh (nodo de bajo consumo)

  • SimpleLinkTM TI 15.4-pila


Rango de operación:

  • Rango de tensión de alimentación 1,8 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C


Periféricos ricos:

  • CAD
  • UART
  • SPI
  • Yo 2C
  • RTC
Módulos multiprotocolo TI SimpleLink serie CC2340
Número de pieza RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM- 2340A2I RF-BM-2340C2
Foto Módulo RF-BM-2340B1 CC2340R5 BLE
Módulo RF-BM-2340B1I CC2340R5 BLE
Módulo RF-BM-2340A2 CC2340R5 BLE
Módulo RF-BM-2340A2I CC2340R5 BLE
Módulo RF-BM-2340C2 CC2340R5 BLE
CI CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
Centro ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz
Antena tarjeta de circuito impreso Interfaz IPEX/medio orificio IPEX Interfaz IPEX/medio orificio Interfaz de chip/medio agujero
RAM 36 KB 36 KB 36KB 36 KB 36 KB
Destello 512KB 512KB 512KB 512KB 512KB
Protocolos BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios
Fuente de alimentación 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +8 dBm +8 dBm +8 dBm +8 dBm +8 dBm
Sensibilidad de recepción

–102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps

–102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps
–102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps
–102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps
–102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps
GPIO 24 24 12 12 12
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 130 m @ 1M PHY 180 m @ LE PHY codificada


150 m @ 1M PHY (antena de PCB externa) 220 m @ PHY codificada LE (antena de PCB externa)  130 m @ 1M PHY 180 m @ LE PHY codificada


150 m @ 1M PHY (antena de PCB externa) 220 m @ PHY codificada LE (antena de PCB externa) 50 m @ 1M FÍSICO

80 m @ LE codificado PHY

Dimensión (mm) 22,0 x 15,55 x 2,1 22,0 x 15,55 x 2,1 16,6 x 11,2  x 2,1 15,2 x  11,2  x 2,1 8,0 x  8,0  x 1,82
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA
Malla Bluetooth
De largo alcance
Física de 2 Mbps
AoA/AoD SDK está en planificación SDK está en planificación SDK está en planificación SDK está en planificación SDK está en planificación
Protocolo UART BLE√ BLE√ BLE√ BLE√ BLE√
Solicitud Dispositivo médico, ESL Dispositivo médico, ESL Dispositivo médico, ESL Dispositivo médico, ESL Dispositivo médico, ESL
