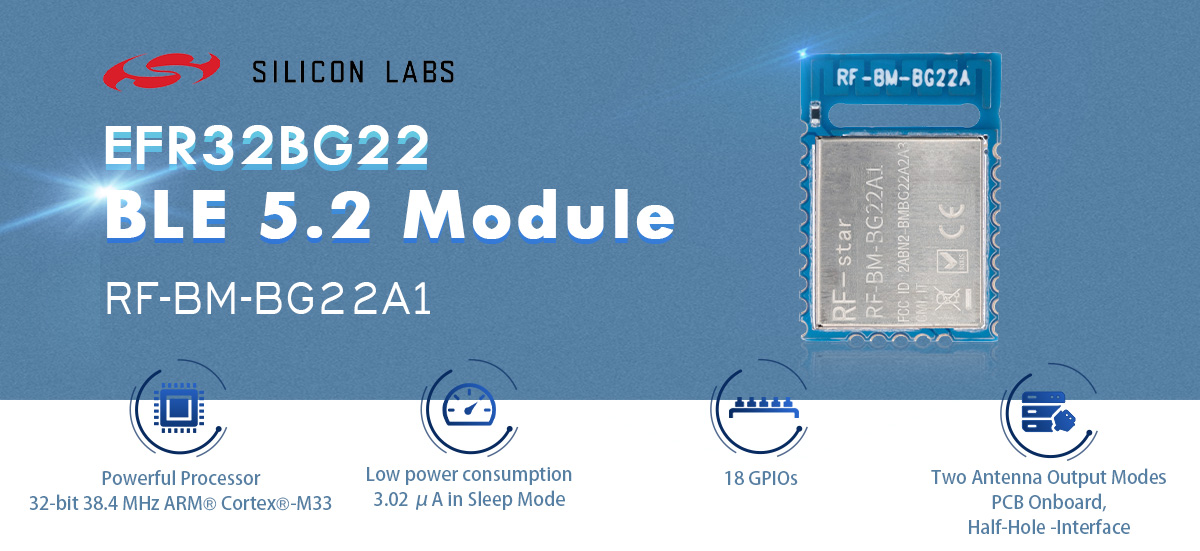

Módulo RF-BM-BG22A1 BLE5.2 nEFR32BG22

RF-BM-BG22A1 es un módulo Bluetooth 5.2 de baja energía desarrollado para la eficiencia energética líder en la industria que puede extender la vida útil más larga de una batería de tipo botón. Este módulo tiene el mejor consumo de energía ultrabajo de su clase. Inicie el desarrollo de su producto con el módulo BLE RF-BM-BG22A1 EFR32BG22C112.

  • P/N:

    RF-BM-BG22A1
  • SoC:

    EFR32BG22C112F352GM32-C
  • Procesador:

    32-bit 38.4 MHz ARM® Cortex®-M33
  • Protocolos:

    Bluetooth 5.2 low energy
  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz
  • Paquete (mm):

    16.5 × 11.6 × 2.06, half-hole, 1.27 pitch, 24-pin
  • Características:

    2.4 GHz proprietary
  • GPIO:

    18
  • Max. Poder TX:

    0 dBm
  • Rango de transmisión:

    50 m

RF-BM-BG22A1 es un BLE5.2 módulo basado en EFR32BG22 , uno de los SoC de la familia Gecko de Laboratorios de silicio , con un núcleo ARM® Cortex®-M33 de 32 bits con una frecuencia de funcionamiento máxima de 38,4 MHz. Integra un cristal de 38,4 MHz, un emparejamiento, un emparejamiento de antena, un filtro de paso bajo y opciones de antena de una antena PCB de F invertida de línea de meandro y una interfaz de medio orificio. También cuenta con una gama de interfaces analógicas y digitales como PRS, ADC, UART, SPI, I²C, PWM, ISO 7816, IrDA, I²S, EUART y PDM. El módulo tiene las características de bajo consumo de energía, tamaño compacto, distancia de conexión robusta y confiabilidad rígida. Paquete de tiras de sello con paso de 1,27 mm para un montaje sencillo y rentable tarjeta de circuito impreso diseño.



-T Protocolo de transmisión transparente (puente)-


· Varios roles: maestro, esclavo, maestro-esclavo, baliza

· Función multiconexión: Hasta 7 ungüentos y 1 maestro

· Tasa de transmisión transparente estable: hasta 50 kB / s

· Velocidad de datos: 1 Mbps, 2 Mbps

· Características: OTA, autenticación

· Paquete de transmisión extendido

· De largo alcance



- Aplicaciones -

· Enchufe inteligente

· Automatización y seguridad de edificios

· Hogar conectado

· Control de acceso

· Balizas

· Dispositivos de seguridad

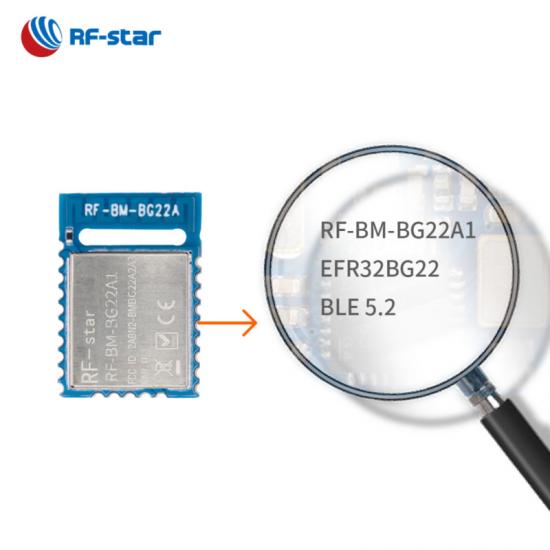

- Pantalla del producto -

WSoC inalámbrico:


  • ARM de 32 bits a 38,4 MHz® Corteza® -M33
  • Potencia TX: -28 dBm a 0 dBm
  • Sensibilidad a 1 Mbit / s GFSK: -98,9 dBm
  • Memoria
    • Flash de 352 kB
    • 32 kB de RAM
  • Velocidad de datos: 1 Mbps, 2 Mbps


Formato de modulación admitido


  • (G) FSK con modelado totalmente configurable
  • OQPSK DSSS
  • (G) MSK


Soporte de protocolo


  • Bluetooth bajo Energía (Bluetooth 5.2)
  • Propiedad


Consumo actual:


  • 3,02 μA en modo de reposo
  • 55,84 μA en ciclo de difusión de 200 ms
  • 90,58 μA en ciclo de conexión de 30 ms


Rango de operación:


  • Rango de voltaje de suministro 1,7 V ~ 3,6 V
  • Rango de temperatura de trabajo: -40 ° C ~ +85 ° C


Periféricos ricos:


  • ADC de 16 bits
  • 18 GPIO
  • DMA
  • PDM
  • PRS
  • EUART
  • I²C
  • RTC
  • W atchdog
  • UART / SPI / SmartCard (ISO 7816) / IrDA / I2S


Certificados:


  • FCC
  • SRRC
  • CE
  • R oHS
