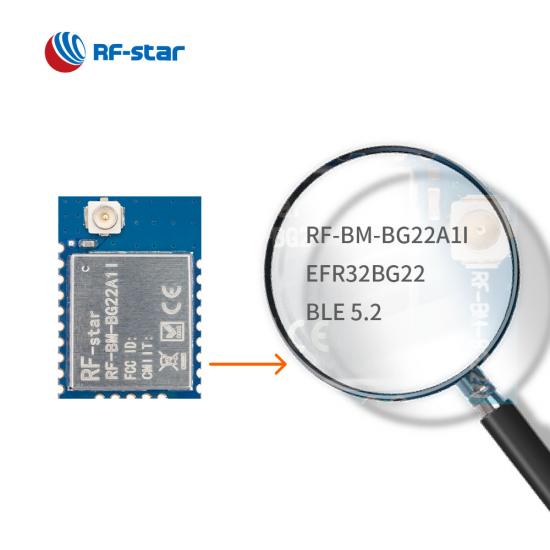

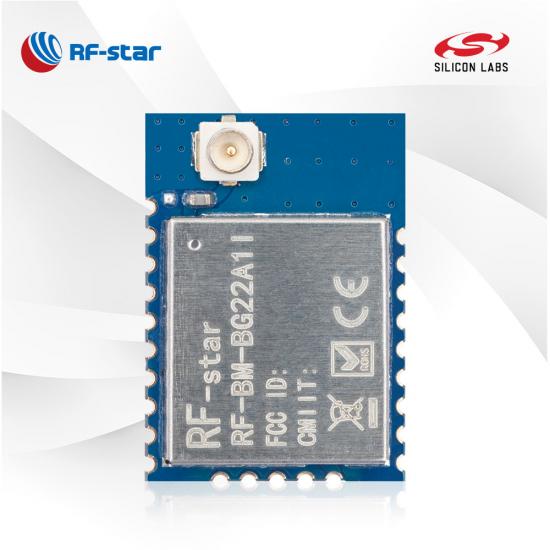

Módulo BLE5.2 EFR32BG22 con IPEX RF-BM-BG22A1I

  • Low Power Bluetooth 5.2 nEFR32BG22 Module with IPEX antenna
  • Low Power Bluetooth 5.2 nEFR32BG22 Module with IPEX antenna
  • Low Power Bluetooth 5.2 nEFR32BG22 Module with IPEX antenna
  • Low Power Bluetooth 5.2 nEFR32BG22 Module with IPEX antenna

Módulo BLE5.2 EFR32BG22 con IPEX RF-BM-BG22A1I

RF-BM-BG22A1I es un módulo Bluetooth 5.2 de bajo consumo desarrollado para la eficiencia energética líder en la industria que puede extender la vida útil más larga de una batería de tipo botón. Comience el desarrollo de su producto con  el módulo Bluetooth de potencia ultrabaja EFR32BG22 .

  • P/N:

    RF-BM-BG22A1I

  • SoC:

    EFR32BG22C112F352GM32-C

  • Procesador:

    32-bit 38.4 MHz ARM® Cortex®-M33

  • Protocolos:

    Bluetooth 5.2 low energy

  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz

  • Paquete (mm):

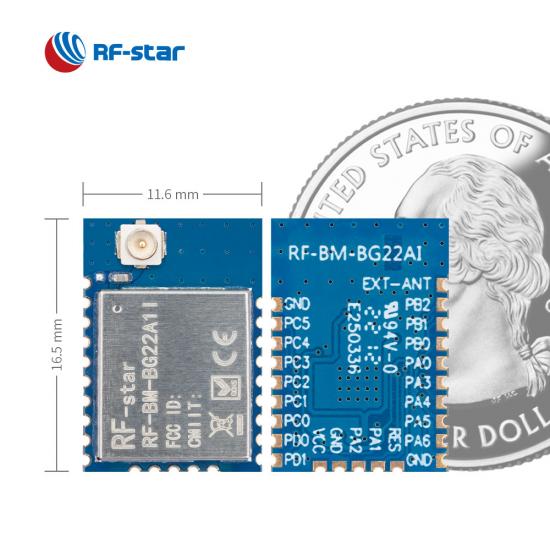

    16.5 × 11.6 × 2.10, half-hole, 1.27 pitch, 24-pin

  • Características:

    2.4 GHz proprietary

  • GPIO:

    18

  • Max. Poder TX:

    0 dBm

  • Rango de transmisión:

    50 m
Consulta ahora

RF-BM-BG22A1I es un módulo de RF basado en EFR32BG22C112F352GM32-C , uno de la familia de SoC Gecko de Silicon Labs , con un núcleo ARM® Cortex®-M33 de 32 bits con una frecuencia de funcionamiento máxima de 38,4 MHz. Integra un cristal de 38,4 MHz, un emparejamiento, un emparejamiento de antena y un filtro de paso bajo. Admite Bluetooth 5.2 de baja energía y Bluetooth 5.0 de baja energía y se puede preprogramar con un protocolo de comunicación de interfaz serie para una programación sencilla. También cuenta con una gama de interfaces analógicas y digitales como PRS, ADC, UART, SPI, I²C, PWM, ISO 7816, IrDA, I²S, EUART y PDM. Presenta bajo consumo de energía, tamaño compacto, distancia de conexión robusta y confiabilidad rígida. El módulo EFR32BG22 alcanza hasta 0 dBm de potencia TX. RF-BM-BG22A1I es compatible pin-2-pin con BG22A3I .


RF-BM-BG22A1I es un nuevo producto optimizado a partir de RF-BM-BG22A1 . Dispone de antena IPEX para conseguir un mayor rango de transmisión.

Módulo EFR32BG22 BLE5.2 RF-BM-BG22A1I

· Varios roles:  amo, esclavo, amo-esclavo, Beacon

· Función multiconexión:  Hasta 7 ungüentos y 1 maestro

· Velocidad de transmisión transparente estable:  hasta 50 kB/s

· Velocidad de datos:  1 Mbps, 2 Mbps

· Características:  OTA, autenticación

· Paquete de transmisión extendido

· De largo alcance

Funciones del módulo BLE EFR32BG22 RF-BM-BG22A1I

Recursos Relacionados:

El módulo Bluetooth RFstar BG22A1 potencia la industria BMS

SoC inalámbrico :

  • ARM®  Cortex® - M33 de 32 bits y 38,4 MHz
  • Potencia TX: -28 dBm a 0 dBm
  • Sensibilidad a 1 Mbit/s GFSK: -98,9 dBm
  • Memoria
    • flash de 352 KB
    • 32 KB de RAM
  • Velocidad de datos: 1 Mbps, 2 Mbps


Formato de modulación admitido

  • (G)FSK con forma totalmente configurable
  • OQPSK DSSS
  • (G)MSK


Protocolos:

  • Bluetooth de bajo consumo (Bluetooth 5.2)
  • Propiedad


Consumo actual:

  • 3,02 μA en modo de suspensión
  • 55,84 μA a un ciclo de transmisión de 200 ms
  • 90,58 μA a un ciclo de conexión de 30 ms

Rango de operación:

  • Rango de tensión de alimentación 1,7 V ~ 3,6 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C



Periféricos ricos:

  • ADC de 16 bits
  • 18 GPIO
  • DMA
  • pdm _
  • PRS
  • EUART
  • I²C
  • RTC _
  • perro guardián
  • UART/SPI/tarjeta inteligente (ISO 7816)/IrDA/I2S


Certificados:

  • FCC
  • SRRC
  • CE _
  • R oHS
Módulos BLE inalámbricos serie Gecko EFR32BG22 de Silicon Labs
Número de pieza RF-BM-BG22C3 RF-BM-BG22B1 RF-BM-BG22A3I RF-BM-BG22A3 RF-BM-BG22A1I RF-BM-BG22A1
Foto RF-BM-BG22C3 Módulo BLE EFR32BG22 RF-BM-BG22B1 Módulo BLE EFR32BG22 RF-BM-BG22A3I Módulo BLE EFR32BG22 RF-BM-BG22A3 Módulo BLE EFR32BG22 RF-BM-BG22A1I Módulo BLE EFR32BG22 RF-BM-BG22A1
CI EFR32BG22C224F512GM32-C EFR32BG22C112F352GM32-C EFR32BG22C224F512GM32-C EFR32BG22C224F512GM32-C EFR32BG22C112F352GM32-C EFR32BG22C112F352GM32-C
Centro ARM® Cortex®-M33 de 76,8 MHz ARM® Cortex®-M33 de 38,4 MHz ARM® Cortex®-M33 de 76,8 MHz ARM® Cortex®-M33 de 76,8 MHz ARM® Cortex®-M33 de 38,4 MHz ARM® Cortex®-M33 de 38,4 MHz
Antena Interfaz de chip/medio agujero tarjeta de circuito impreso Interfaz IPEX/medio orificio Interfaz PCB/medio orificio Interfaz IPEX/medio orificio Interfaz PCB/medio orificio
RAM 32 KB 32 KB 32 KB 32 KB 32 KB 32 KB
Destello 512KB 512KB 512KB 512KB 352KB 352KB
Protocolos BLE5.3, propietario BLE5.3, propietario BLE5.3, propietario BLE5.3, propietario BLE5.3, propietario BLE5.3, propietario
Fuente de alimentación 2,2 V ~ 3,8 V, recomendado a 3,3 V 2,2 V ~ 3,8 V, recomendado a 3,3 V 2,2 V ~ 3,8 V, recomendado a 3,3 V 2,2 V ~ 3,8 V, recomendado a 3,3 V 2,2 V ~ 3,8 V, recomendado a 3,3 V 2,2 V ~ 3,8 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +6 dBm 0dBm +6 dBm +6 dBm 0dBm 0dBm
Sensibilidad de recepción -106,7 dBm (GFSK de 125 kbps) -98,9 dBm (GFSK de 1 Mbit/s) -96,2 dBm (GFSK de 2 Mbit/s) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK) -106,7 dBm (GFSK de 125 kbps) -98,9 dBm (GFSK de 1 Mbit/s) -96,2 dBm (GFSK de 2 Mbit/s) -106,7 dBm (GFSK de 125 kbps) -98,9 dBm (GFSK de 1 Mbit/s) -96,2 dBm (GFSK de 2 Mbit/s) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)
GPIO 12 10 18 18 18 18
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión Antena chip 40 m @ 1M PHY 80 m @ LE CODE 80 metros Antena PCB externa 150 m @ 1M PHY 280 m @ LE CODE 120 m @ 1M FÍSICO 240 m @ LE CÓDIGO 200 m (antena PCB externa) 90 m @ 1M FÍSICO
Dimensión (mm) 8 x 8 x 1,82 16,5 x 11,6 x 2,06 16,5 x 11,6 x 2,06 16,5 x 11,6 x 2,06 16,5 x 11,6 x 2,06 16,5 x 11,6 x 2,06
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA √ √ √ √ √ √
Malla Bluetooth LPN × LPN LPN × ×
De largo alcance √ × √ √ × ×
Física de 2 Mbps √ √ √ √ √ √
AoA/AoD √ × √ √ × ×
Protocolo UART Amo-esclavo simultáneamente, Amos-esclavos Amo-esclavo simultáneamente, Amos-esclavos Amo-esclavo simultáneamente, Amos-esclavos Amo-esclavo simultáneamente, Amos-esclavos Amo-esclavo simultáneamente, Amos-esclavos Amo-esclavo simultáneamente, Amos-esclavos
Funciones Dimensión ultrapequeña, factible para antenas externas. Dimensión más pequeña, alta rentabilidad Adecuado para aplicaciones complejas Soporte AoA/AoD Adecuado para aplicaciones complejas Alta rentabilidad
