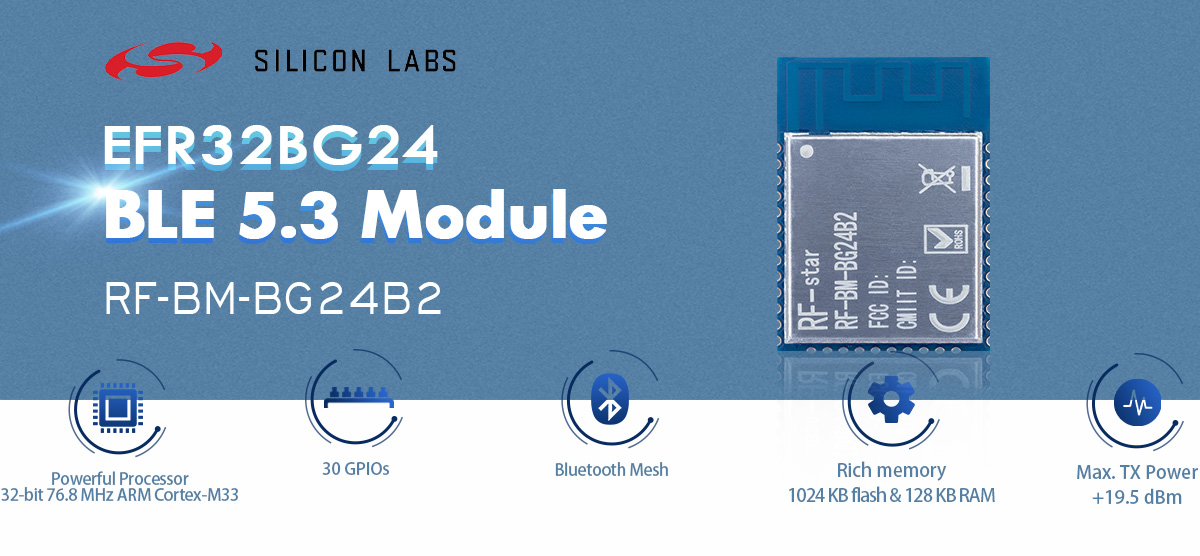

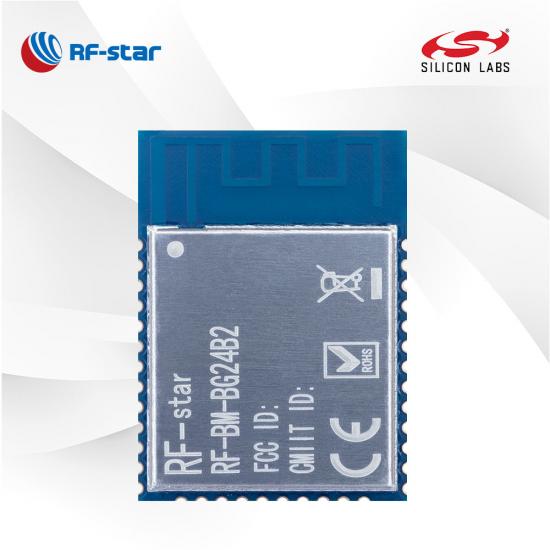

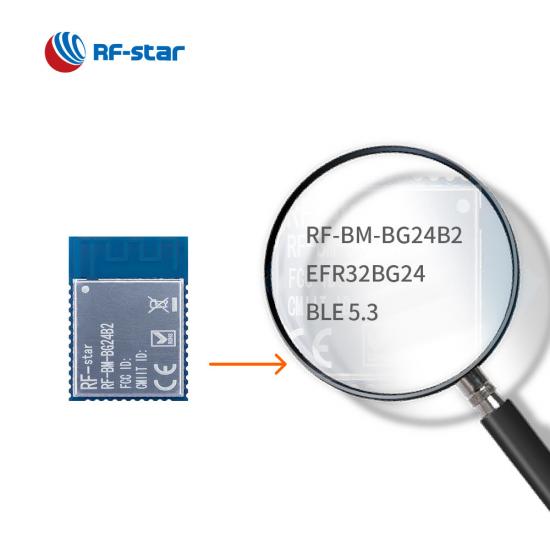

Módulo Bluetooth de bajo consumo RF-BM-BG24B2 EFR32BG24

El módulo RF-BM- BG2 4 B 2 BluetoothLE está diseñado en base al SoC EFR32BG24 de Silicon Labs. El módulo tiene una potencia de TX de hasta 19,5 dBm, lo que logra un rango de cobertura de transmisión más largo para dispositivos con carcasas metálicas o un diseño de alto blindaje. Elija RF-BM-BG24B2 para comenzar su trabajo de desarrollo.

  • P/N:

    RF-BM-BG24B2
  • SoC:

    EFR32BG24A020F1024IM48-B
  • Procesador:

    32-bit 76.8 MHz ARM® Cortex®-M33
  • Protocolos:

    Bluetooth 5.3 low energy, Bluetooth Mesh, 2.4 GHz proprietary, Bluetooth Direction Finding
  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz

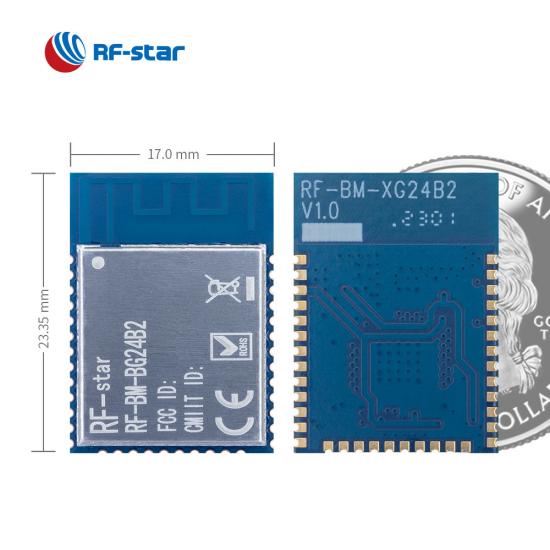

  • Paquete (mm):

    23.35 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin
  • Características:

    Bluetooth Mesh network, Angle of Arrival and Angel of Departure

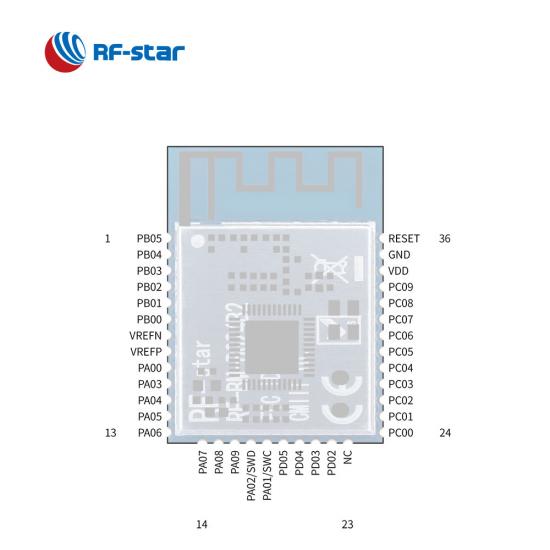

  • GPIO:

    30
  • Max. Poder TX:

    19.5 dBm
  • Rango de transmisión:

    360 m

R F-BM-BG24B2 es un  módulo BLE5.3 basado en Silicon Labs EFR32MG24 SoC. Este módulo integra un núcleo ARM ®  Cortex ® -M33 de 32 bits y 76,8 MHz de alto rendimiento, flash de 1024 KB y RAM de 128 KB, dos cristales, el circuito de adaptación, la antena PCB integrada y el circuito de sintonización de RF relacionado. 30 GPIO y hasta 19,5 dBm permiten a los clientes diseñar su firmware con funciones complejas de red y aplicaciones y alcanzar el rango de comunicación ideal. El módulo   es compatible con la radiogoniometría AoA/AoD y Bluetooth Mesh . El módulo tiene una gran cantidad de recursos, una alta capacidad antiinterferencias y una alta capacidad de seguridad para ser ampliamente utilizado en dispositivos médicos portátiles y domésticos inteligentes.



- Aplicaciones -

·  Medidor de glucosa en sangre

·  Oxímetros de pulso

·  Luminarias _

· enchufes bluetooth

· Sensores de temperatura y humedad

· HAVC


SoC inalámbrico :


  • 32 bits 76,8 MHz ARM®  Cortex® -M33
  • Potencia de transmisión: +19,5 dBm
  • Sensibilidad:
    • -105,7 dBm de sensibilidad a 125 kbps GFSK

    • -97,6 dBm de sensibilidad a 1 Mbps GFSK

    • -94,8 dBm de sensibilidad a 2 Mbps GFSK

  • Memoria
    • Flash de 1024 KB
    • RAM de 108 kB
  • Velocidad de datos: 1 Mbps, 2 Mbps, 125 kbps



Formato de modulación compatible


  • 2(G)FSK con modelado totalmente configurable
  • OQPSK DSSS
  • (G)MSK



Soporte de protocolo


  • Bluetooth de bajo consumo (Bluetooth 5.3)
  • Radiogoniometría utilizando el ángulo de llegada (AoA) y el ángulo de salida (AoD)
  • Malla Bluetooth
  • 2,4 GHz patentado



Consumo actual:


  • 1,3 μA en modo de suspensión profunda EM2

  • Corriente RX de 4,4 mA (1 Mbps GFSK)

  • Corriente TX de 5 mA a potencia de salida de 0 dBm

  • Corriente TX de 19,1 mA a potencia de salida de 10 dBm

  • Corriente TX de 156,8 mA a potencia de salida de 19,5 dBm


Rango de operación:


  • Rango de tensión de alimentación 2,2 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C
  • Rango de temperatura de almacenamiento: -40 °C ~ +125 °C




Periféricos ricos:


  • 30 GPIO
  • Conversor analógico a digital

  • Comparador analógico

  • Convertidor digital a analógico

  • Controlador DMA de 8 canales

  • Sistema de reflejo periférico de 16 canales (PRS)


  • Temporizador/contador de 3 × 16 bits con 3 canales de comparación/captura/PWM (TIMER2/3/4)


  • Temporizador/contador de 2 × 32 bits con 3 canales de comparación/captura/PWM (TIMER0/1)

  • Contador en tiempo real de 2 × 32 bits (SYSRTC/BURTC)

  • Temporizador de baja energía de 24 bits para generación de formas de onda (LETIMER)

  • Contador de pulsos de 16 bits con operación asíncrona (PCNT)

  • 2 × temporizador de vigilancia (WDOG)

  • UART/ISO7816/IrDA/I2S (USART)


  • UART/SPI/DALI/IrDA (EUART )


  • I2C

  • RTC

  • perro guardián
