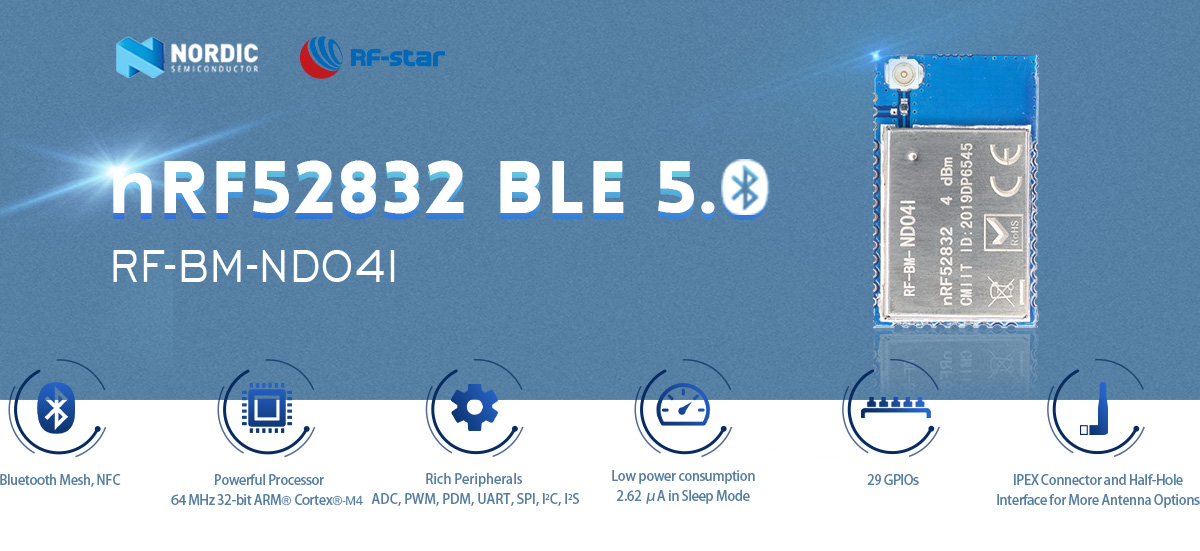

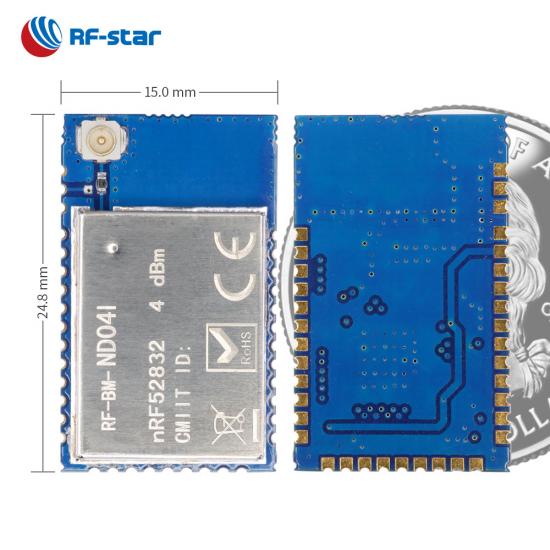

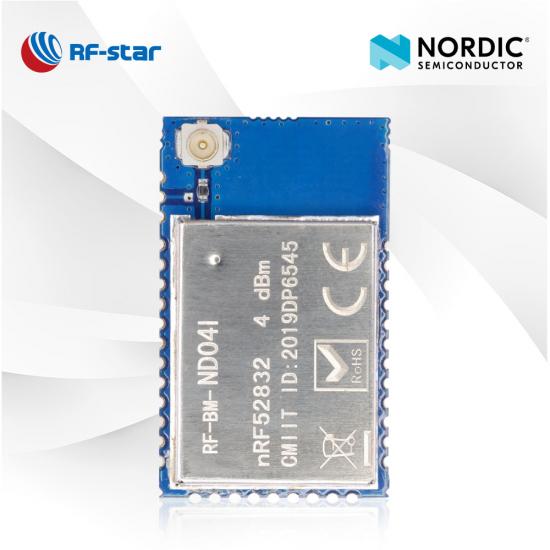

Módulo Bluetooth 5.0 de bajo consumo nRF52832 con conector IPEX RF-BM-ND04I

RF-BM-ND04I es un módulo Bluetooth 5.0 de bajo consumo con conector IPEX desarrollado para los requisitos de alta confiabilidad y alto rendimiento de los productos y puertas de enlace de IoT que funcionan con baterías. Este módulo también es compatible con Bluetooth mesh y NFC. El conector IPEX ofrece más posibilidades de salida de antena, así como una interfaz de antena de medio orificio. Comience el desarrollo de su producto con el módulo BLE RF-BM-ND04I nRF52832.

P/N:
RF-BM-ND04I
Stock de mercancías:
1000
SoC:
nRF52832
Procesador:
32-bit ARM® Cortex®-M4 64 MHz
Protocolos:
Bluetooth 5.0 low energy, Bluetooth Mesh
Frecuencia de trabajo:
2402 MHz ~ 2480 MHz
Paquete (mm):
24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 36-pin
Características:
NFC, ANT, 2.4 GHz proprietary, IPEX connector & half-hole interface
GPIO:
29
Max. Poder TX:
+4 dBm
Rango de transmisión:
100 m

Consulta ahora

RF-BM-ND04I es un módulo RF basado en el versátil SoC Nordic BLE5.0 nRF52832^{con un procesador ARM®} Cortex® ^{- M4}de 32 bits . Integra un cristal de 32,768 kHz y 32 MHz, un filtro LC, una adaptación de antena y opciones de antena de conector IPEX y una interfaz de medio orificio. Es compatible con BLE stack v5.0 y se puede preprogramar con protocolos de comunicación de interfaz serie, como Bluetooth Mesh , NFC, ANT y propietario de 2,4 GHz. El periférico NFC-A habilita el módulo utilizado en soluciones de pago y emparejamiento simplificadas. Los numerosos periféricos e interfaces digitales del RF-BM-ND04I, como ADC, PDM, PWM, I ²C e I ²S, lo hacen aplicable en una amplia gama de aplicaciones.

Módulo Bluetooth 5.0 de bajo consumo nRF52832 RF-BM-ND04I

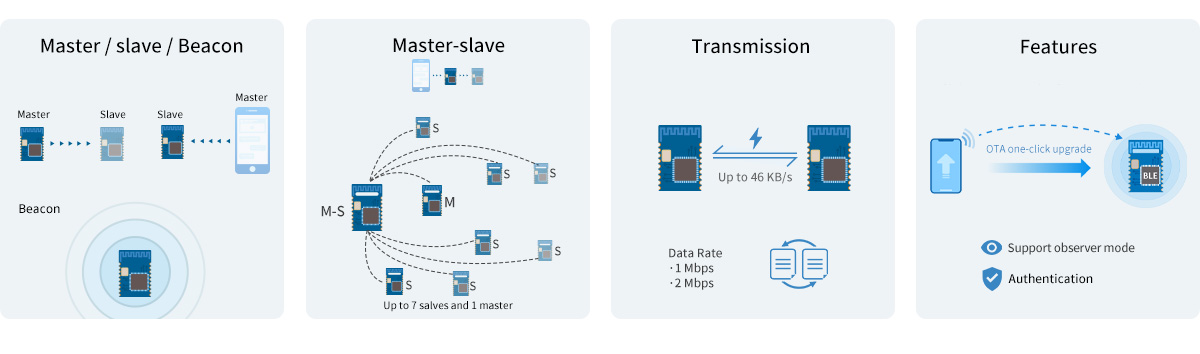

- Protocolo de transmisión transparente (puente) -

· Varios roles: amo, esclavo, amo-esclavo, Beacon

· Función multiconexión: Hasta 7 ungüentos y 1 maestro

· Máx. Velocidad de transmisión transparente: hasta 46 kB/s

· Velocidad de datos : 1 Mbps, 2 Mbps

· Características: O TA, observador, autenticación

Protocolo de transmisión transparente (puente) -

- Pantalla del producto -

Recursos Relacionados:

Comparación entre nRF52833 y nRF52832 de largo alcance

Introducción del rastreador Bluetooth LE NRF52832

SoC inalámbrico:

Procesador ARM® Cortex®-M4 de 32 bits con FPU, 64 MHz
Potencia TX: -20 dBm a +4 dBm
Sensibilidad en modo BLE: -96 dBm
Memoria

-512 KB de memoria flash
-64 KB de RAM

Velocidad de datos: 1 Mbps, 2 Mbps

Protocolos admitidos:

Bluetooth 5.0 de bajo consumo
Malla Bluetooth
NFC
HORMIGA
Propietario de 2,4 GHz

Consumo actual:

2,62 μA en modo de suspensión
77,7 μA a un ciclo de transmisión de 200 ms
72,8 μA a un ciclo de conexión de 50 ms

Rango de operación:

Rango de tensión de alimentación 1,7 V ~ 3,6 V
Rango de temperatura de trabajo: -40 °C ~ +85 °C

Periféricos ricos:

NFC-A
ADC de 12 bits y 200 kps
29 GPIO
PWM
PDM
Maestro/esclavo SPI
Maestro/esclavo I²C
I²S
UART (CTS/RTS)

RF-BM-ND04_ND04I Hoja de datos de hardware V1.2_20230526

Módulo BLE serie NORDIC nRF52
Número de pieza	RF-BM-ND09A	RF-BM-ND09	RF-BM-ND08C	RF-BM-ND04CI	RF-BM-ND04C	RF-BM-ND08	RF-BM-ND04I	RF-BM-ND04
Foto
CI	nRF52805	nRF52805	nRF52810	nRF52810	nRF52810	nRF52832	nRF52832	nRF52832
Centro	ARM® Cortex®-M4 de 64MHz	ARM® Cortex®-M4 de 64MHz	ARM® Cortex®-M4 de 64MHz	ARM® Cortex®-M4 de 64MHz	ARM® Cortex®-M4 de 64MHz	ARM® Cortex®-M4F de 64 MHz	ARM® Cortex®-M4F de 64 MHz	ARM® Cortex®-M4F de 64 MHz
Antena	PCB/almohadilla	Almohadilla	Interfaz PCB/medio orificio	Interfaz IPEX/medio orificio	tarjeta de circuito impreso	Interfaz PCB/medio orificio	Interfaz IPEX/medio orificio	tarjeta de circuito impreso
RAM	24 KB	24 KB	24 KB	24 KB	24 KB	64KB	64KB	64KB
Destello	192KB	192KB	192KB	192KB	192KB	512KB	512KB	512KB
Protocolos	BLE5.3, propietario, ANT	BLE5.3, propietario, ANT	BLE5.3, propietario, ANT	BLE5.3, BLE 2M PHY, propietario, ANT	BLE5.3, propietario, ANT	BLE5.3, propietario, ANT, NFC	BLE5.3, propietario, ANT, NFC	BLE5.3, propietario, ANT, NFC
Fuente de alimentación	1,7 V ~ 3,6 V, recomendado a 3,3 V	1,7 V ~ 3,6 V, recomendado a 3,3 V	1,7 V ~ 3,6 V, recomendado a 3,3 V	1,7 V ~ 3,6 V, recomendado a 3,3 V	1,7 V ~ 3,6 V, recomendado a 3,3 V	1,7 V ~ 3,6 V, recomendado a 3,3 V	1,7 V ~ 3,6 V, recomendado a 3,3 V	1,7 V ~ 3,6 V, recomendado a 3,3 V
Frecuencia	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Máx. Poder TX	+4dBm	+4dBm	+4dBm	+4dBm	+4dBm	+4dBm	+4dBm	+4dBm
Sensibilidad de recepción	-97 dBm a 1 Mbit/s BLE	-97 dBm a 1 Mbit/s BLE	-96 dBm a 1 Mbit/s BLE	-96 dBm a 1 Mbit/s BLE	-96 dBm a 1 Mbit/s BLE	-96 dBm a 1 Mbit/s BLE	-96 dBm a 1 Mbit/s BLE	-96 dBm a 1 Mbit/s BLE
GPIO	10	10	dieciséis	29	29	29	29	29
Temperatura de trabajo	-40 ℃ ~ +85 ℃	-40 ℃ ~ +105 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃	-40 ℃ ~ +85 ℃
Temperatura de almacenamiento	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃	-40 ℃ ~ +125 ℃
Rango de transmisión	30 metros	40 m (antena PCB externa)	75 metros	100 m (antena PCB externa)	80 metros	80 metros	110 m (antena PCB externa)	90 metros
Dimensión (mm)	7,0 x 9,0 x 2,0	7,0 x 7,0 x 2,0	15,2 x 11,2 x 1,7	24,8 x 15,0 x 2,3	24,8 x 15,0 x 2,3	15,2 x 11,2 x 1,7	24,8 x 15,0 x 2,3	24,8 x 15,0 x 2,3
Paquete	Paso de 0,6 mm DFN	Paso de 0,6 mm DFN	Medio orificio con paso de 1,27 mm	Medio orificio con paso de 1,27 mm	Medio orificio con paso de 1,27 mm	Medio orificio con paso de 1,27 mm	Medio orificio con paso de 1,27 mm	Medio orificio con paso de 1,27 mm
OTA	√	√	√	√	√	√	√	√
Malla Bluetooth	×	×	×	×	×	√	√	√
De largo alcance	×	×	×	×	×	×	×	×
Física de 2 Mbps	√	√	√	√	√	√	√	√
AoA/AoD	×	×	×	×	×	×	×	×
Protocolo UART	Esclavo	Esclavo	Esclavo	Esclavo	Esclavo	Amo-esclavo simultáneamente, un amo-esclavo	Amo-esclavo simultáneamente, un amo-esclavo	Amo-esclavo simultáneamente, un amo-esclavo
Funciones	Dimensión ultrapequeña, alta efectividad	Dimensión ultrapequeña, alta efectividad, factible para antena externa	Alta compatibilidad, alta efectividad	Conector IPEX de alta eficacia para un diseño de antena más externo	Menor consumo de energía, alta efectividad	Tamaño compacto para más aplicaciones	Factible para antenas externas con un rango de transmisión más largo.	Alta compatibilidad
