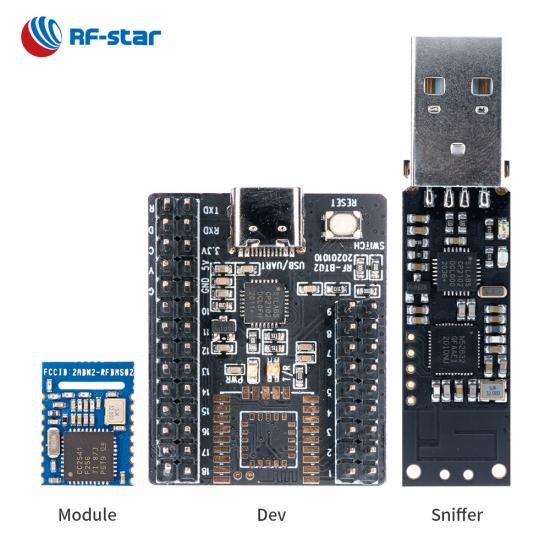

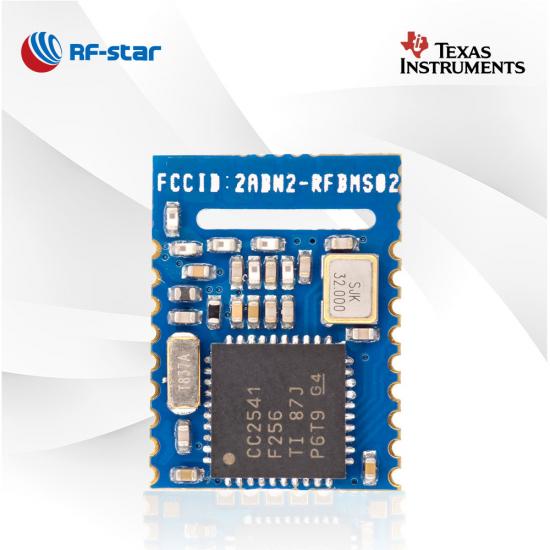

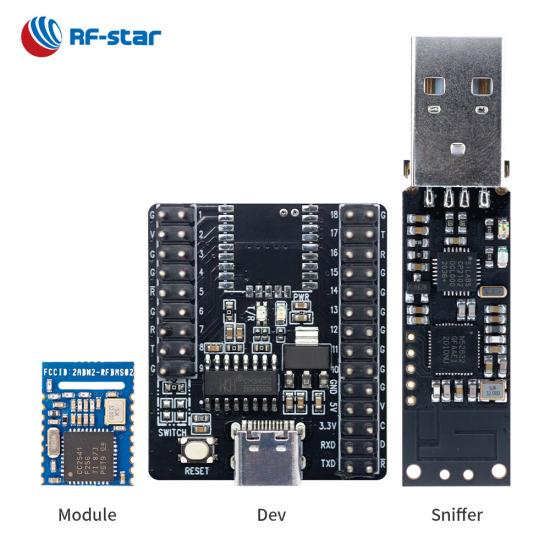

Módulo Bluetooth UART BLE4.2 CC2541 Módulo RF-BM-S02A

  • Bluetooth LE4.2 CC2541 UART Module with Low Consumption
  • Bluetooth LE4.2 CC2541 UART Module with Low Consumption
  • Bluetooth LE4.2 CC2541 UART Module with Low Consumption
  • Bluetooth LE4.2 CC2541 UART Module with Low Consumption
  • Bluetooth LE4.2 CC2541 UART Module with Low Consumption

Módulo Bluetooth UART BLE4.2 CC2541 Módulo RF-BM-S02A

El módulo RF-BM-S02A CC2541 Bluetooth LE 4.2, uno de los módulos inalámbricos más populares de RF-star, está destinado a aplicaciones inteligentes alimentadas por batería. RF-BM-S02A con su tamaño pequeño y alto rendimiento será su elección correcta en diseño.


  • P/N:

    RF-BM-S02A

  • SoC:

    CC2541

  • Procesador:

    Low-Power 8051 Microcontroller Core With Code Prefetch

  • Protocolos:

    Bluetooth 4.2 low energy

  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz

  • Paquete (mm):

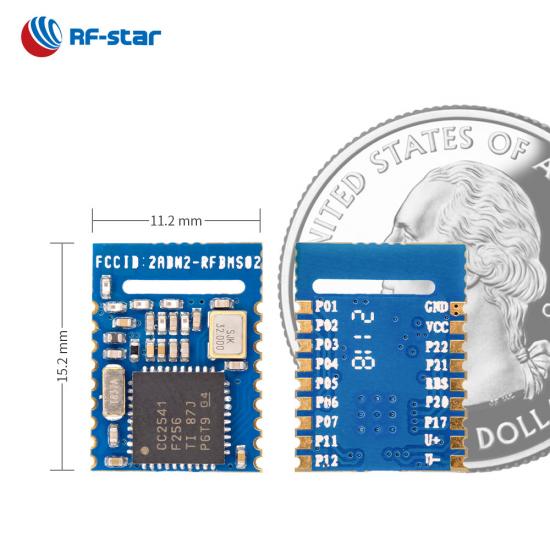

    15.1 x 11.3 x 1.7, half-hole, 1.27 pitch, 18-pin

  • Características:

    Small size package

  • GPIO:

    13

  • Max. Poder TX:

    0 dBm

  • Rango de transmisión:

    20 m
Consulta ahora

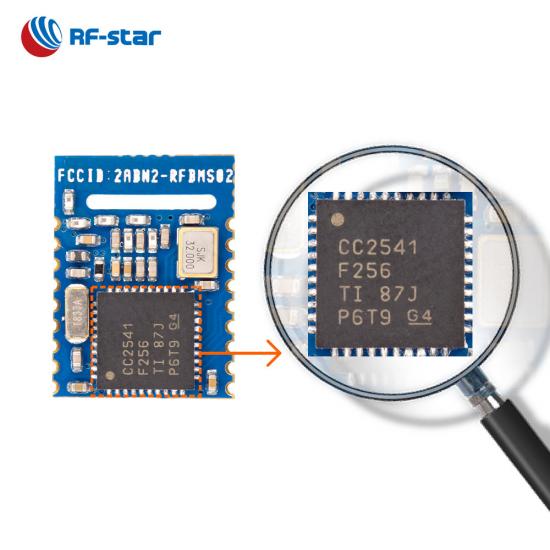

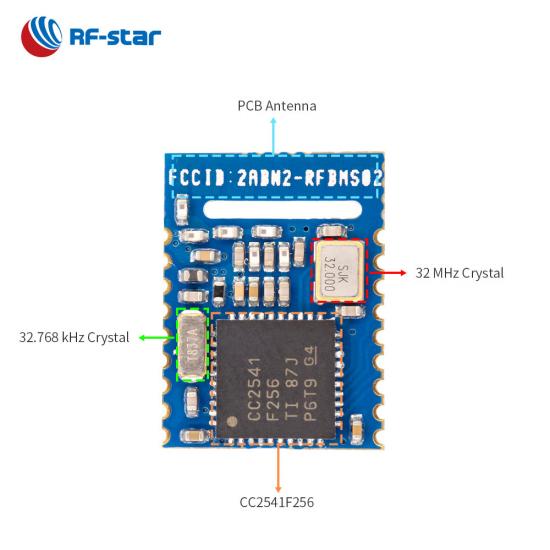

RF-BM-S02A es un módulo Bluetoth LE4.2 de bajo consumo basado en el SoC CC2541 de Texas Instruments . El núcleo 8051 es el procesador principal. El módulo integra un cristal de 32 MHz, un cristal de 32,768 kHz, un balun LC y una antena PCB F invertida de alto rendimiento. Su paquete admite pin-2-pin compatible con una serie de módulos BLE de RF-star. El módulo puede funcionar como modo de transmisión transparente (modo puente) y modo de accionamiento directo.


Módulo Bluetooth UART Módulo BLE4.2 CC2541


- Protocolo de transmisión transparente  (puente) BLE 4.2  -

Características clave del módulo de transmisión transparente BLE 4.2

- Protocolo impulsado directamente -

RF-BM-S02A admite el modo de accionamiento directo

· Roles del módulo: esclavo, maestro

· Parámetros ajustables: velocidad en baudios, intervalo de conexión, intervalo de transmisión, potencia TX…

características clave del módulo maestro-esclavo


SoC inalámbrico:


  • Núcleo de microcontrolador 8051 de bajo consumo con captación previa de código
  • Potencia TX: 0 dBm
  • Sensibilidad en modo BLE: -94 dBm
  • Memoria
    • -256 kB de destello
    • -8kB de memoria RAM


Características:


  • Bluetooth 4.2 de bajo consumo


Consumo actual:


  • 0,35 μA en modo de suspensión
  • 202 μA a un ciclo de transmisión de 250 ms
  • 243 μA a un ciclo de conexión de 100 ms

Rango de operación:


  • Rango de tensión de alimentación: 2,0 V ~ 3,6 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C


Periféricos ricos:


  • CAD
  • 13 GPIO
  • I²C
  • IR
  • DMA
  • UART (CTS/RTS)


Módulos BLE de la serie TI CC254x
Número de pieza RF-BM-S01 RF-BM-S01A RF-BMPA-2541B1 RF-BM-S02 RF-BM-S02A RF-BM-S02I
Foto
CI C2540 CC2541 CC2541, CC2592 C2540 CC2541 C2540
Centro 8051 8051 8051 8051 8051 8051
Antena Interfaz PCB/medio orificio Interfaz PCB/medio orificio PCB/IPEX/interfaz de medio orificio tarjeta de circuito impreso tarjeta de circuito impreso IPEX
RAM 8 KB 8 KB 8 KB 8 KB 8 KB 8 KB
Destello 256KB 256KB 256KB 256KB 256KB 256KB
Protocolos BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2
Fuente de alimentación 2,0 V ~ 3,6 V, recomendado a 3,3 V 2,0 V ~ 3,6 V, recomendado a 3,3 V 2,0 V ~ 3,6 V, recomendado a 3,3 V 2,0 V ~ 3,6 V, recomendado a 3,3 V 2,0 V ~ 3,6 V, recomendado a 3,3 V 2,0 V ~ 3,6 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +4dBm 0dBm +19 dBm +4dBm 0dBm +4dBm
Sensibilidad de recepción -94dBm -94dBm -94dBm -94dBm -94dBm -94dBm
GPIO 19 19 19 13 13 13
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 75 metros 55 metros 120 metros 70 metros 50 metros 80 m (antena PCB externa)
Dimensión (mm) 17,4 x 13,7 x 1,7 17,4 x 13,7 x 1,7 31,4 x 13,7 x 2,1 15,2 x 11,2 x 1,7 15,2 x 11,2 x 1,7 15,2 x 11,2 x 2,1
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA √ √ √ √ √ √
Malla Bluetooth × × × × × ×
De largo alcance × × × × × ×
Física de 2 Mbps × × × × × ×
AoA/AoD × × × × × ×
Protocolo UART Maestro-esclavo Maestro-esclavo Maestro-esclavo Maestro-esclavo Maestro-esclavo Maestro-esclavo
Funciones Todas las IO, transmisión transparente y accionamiento directo Todas las IO, transmisión transparente y accionamiento directo PA+LNA, mayor rango de transmisión Pequeña dimensión, transmisión transparente y accionamiento directo. Pequeña dimensión, transmisión transparente y accionamiento directo. Antena externa, transmisión transparente y accionamiento directo.
