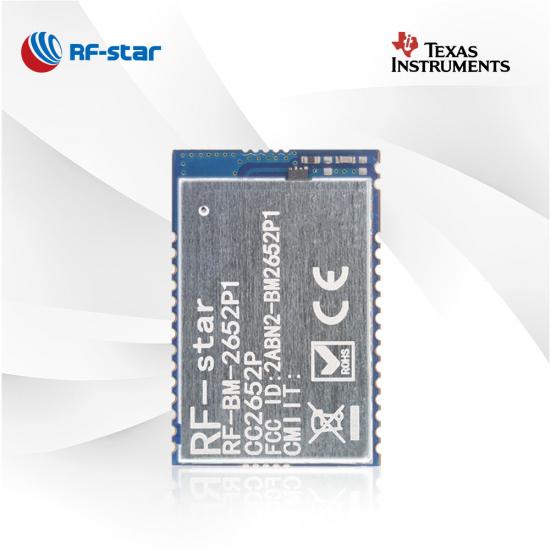

Módulo multiprotocolo CC2652P certificado RF-BM-2652P1

  • CC2652P Multi Protocol Module RF-BM-2652P1 for ZHA&Zigbee2MQTT
  • CC2652P Multi Protocol Module RF-BM-2652P1 for ZHA&Zigbee2MQTT
  • CC2652P Multi Protocol Module RF-BM-2652P1 for ZHA&Zigbee2MQTT
  • CC2652P Multi Protocol Module RF-BM-2652P1 for ZHA&Zigbee2MQTT

Módulo multiprotocolo CC2652P certificado RF-BM-2652P1

El módulo multiprotocolo RF-BM-2652P1 está dirigido a los mercados de IoT de altos requisitos. El módulo admite BLE 5.1, ZigBee, Thread IEEE 802.15.4, objetos inteligentes habilitados para IPv6 (6LoWPAN) y propietario. El módulo CC2652P puede ser el módulo RF más adecuado para ZHA (ZigBee Home Automation) y Zigbee2MQTT.

  • P/N:

    RF-BM-2652P1

  • SoC:

    CC2652P

  • Procesador:

    48 MHz ARM® Cortex®-M4F

  • Protocolos:

    Bluetooth 5.1 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary

  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz

  • Paquete (mm):

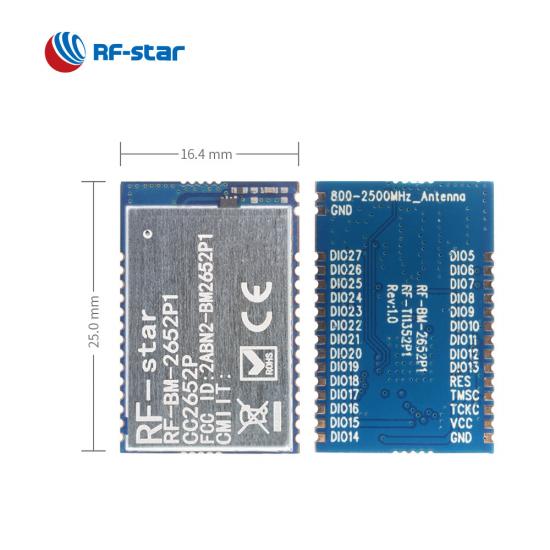

    25.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin

  • Características:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor

  • GPIO:

    23

  • Max. Poder TX:

    +20 dBm

  • Rango de transmisión:

    500 m (@BLE), 800 m (@ZigBee)
Consulta ahora

RF-BM-2652P1 es un módulo multiprotocolo basado en TI CC2652P con un potente procesador de 48 MHz ARM® Cortex®-M4F. Integra un cristal de 48 MHz, un cristal de 32,768 kHz, Flash de 352 kB, ROM de 256 kB, un filtro LC y una antena PCB de alto rendimiento. La potencia de TX es de hasta 20 dBm, lo que permite que el módulo de RF alcance un rango de transmisión más largo y puede funcionar fantásticamente en ZHA (ZigBee Home Automation) y Zigbee2MQTT . El controlador Dynamic Multiprotocol Manager (DMM) permite que el módulo CC2652P funcione como un BLE, un ZigBee, un dispositivo Thread o un dispositivo con varios protocolos al mismo tiempo.


Módulo multiprotocolo CC2652P RF-BM-2652P1

Múltiples protocolos compatibles

RF-BM-2652P1 es un módulo inalámbrico multiprotocolo de 2,4 GHz que admite Thread, Zigbee®, Bluetooth® 5.3 Low Energy, IEEE 802.15.4, objetos inteligentes habilitados para IPv6 (6LoWPAN) y sistemas propietarios, incluido TI 15.4-Stack (2,4 GHz). ).

Amplificador de alta potencia

Utilizando un amplificador integrado de alta potencia de +20 dBm con el mejor consumo de corriente de transmisión de su clase a 85 mA, el módulo RF CC2652P de 2,4 GHz puede ayudar a que sus dispositivos inalámbricos alcancen un alcance mucho mayor.

Excelente sensibilidad del receptor

La sensibilidad de recepción del CC2652P está optimizada a -100 dBm para 802.15.4 (2,4 GHz) 1 Mbps, -105 dBm para Bluetooth 125 kbps (código LE PHY). Esto hace que el módulo de 2,4 GHz sea muy adecuado en ZigBee2mqtt.

Administrador dinámico multiprotocolo

El módulo CC2652P con el controlador DMM permite múltiples pilas inalámbricas, por ejemplo. BLE, ZigBee, protocolo Thread y más para coexistir y operar simultáneamente.


- Vídeo relatado -


Recurso de referencia:

¿Qué son los módulos RF-star ZigBee CC2652P ?

¿Para qué se puede utilizar el módulo RF-star ZigBee CC2652P?

La solución ZigBee CC2652P le ayuda a evitar la explosión de gas natural

SoC inalámbrico :


  • Procesador ARM®  Cortex® - M4F de 48 MHz
  • Potencia TX: Hasta +20 dBm
  • Sensibilidad :
    • -100 dBm a 802.15.4 (2,4 GHz)
    • -105 dBm a Bluetooth 5.0 (PHY codificado LE) (125 kbps)
  • Memoria
    • flash de 352 KB
    • ROM de 256 kB
    • SRAM de 80kB
  • Tasa de datos :
    • LE 1M FÍSICO
    • LE 2M FÍSICO
    • PHY codificado LE (largo alcance)


Características:


  • Bluetooth 5.1 de bajo consumo
  • Hilo
  • Zigbee 3.0
  • IEEE 802.15.4
  • Objetos inteligentes habilitados para IPv6 (6LoWPAN)
  • Propiedad
  • Malla Bluetooth
  • Búsqueda de dirección

Rango de operación:

Rango de tensión de alimentación 1,8 V ~ 3,8 V

Rango de temperatura de trabajo: -40 °C ~ +85 °C



Periféricos ricos:

CAD

CAD

UART

SPI

I²C

I²S

RTC

Módulos multiprotocolo TI SimpleLink serie CC2652P
Número de pieza RF-BM-2652P4I RF-BM-2652P4 RF-BM-2652P3 RF-BM-2652P2I RF-BM-2652P2 RF-BM-2652P1
Foto CC2652P7 RF-BM-2652P4I Módulo multiprotocolo CC2652P7 RF-BM-2652P4 Módulo multiprotocolo CC2652P RF-BM-2652P3 Módulo multiprotocolo Módulo Zigbee CC2652P RF-BM-2652P2I Módulo Zigbee CC2652P RF-BM-2652P2 Módulo Zigbee CC2652P RF-BM-2652P1
CI CC2652P7 CC2652P7 CC2652P CC2652P CC2652P CC2652P
Centro ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M0+ de 48MHz
Antena Interfaz IPEX/medio orificio tarjeta de circuito impreso tarjeta de circuito impreso Interfaz IPEX/medio orificio tarjeta de circuito impreso Interfaz de medio agujero
RAM 152KB 152KB 88KB 88KB 88KB 88KB
Destello 704KB 704KB 352KB 352KB 352KB 352KB
Protocolos Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz)
Fuente de alimentación 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +20dBm +20dBm +20dBm +20dBm +20dBm +20dBm
Sensibilidad de recepción -99 dBm a 802.15.4 (2,4 GHz) -104 dBm a 125 kbps PHY codificada por BLE -99 dBm a 802.15.4 (2,4 GHz) -104 dBm a 125 kbps PHY codificada por BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificada por BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificada por BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificada por BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificada por BLE
GPIO 23 23 11 23 23 23
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 180 m @ 1M PHY (antena de PCB externa) 240 m @ PHY codificada LE (antena de PCB externa) 1200 m @ 802.15.4 (antena de barra de pegamento externa) 150 m @ 1M PHY 220 m @ LE PHY codificado 600 m @ 802.15.4 150 m @ 1M PHY 220 m @ LE PHY codificado 600 m @ 802.15.4 180 m @ 1M PHY (antena de PCB externa) 240 m @ PHY codificada LE (antena de PCB externa) 1200 m @ 802.15.4 (antena de barra de pegamento externa) 150 m @ 1M PHY 220 m @ LE PHY codificado 600 m @ 802.15.4 180 m @ 1M PHY (antena de PCB externa) 240 m @ PHY codificada LE (antena de PCB externa) 1200 m @ 802.15.4 (antena de barra de pegamento externa)
Dimensión (mm) 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 24,0 x 16,0 x 2,1 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 25,0 x 16,4 x 2,2
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA √ √ √ √ √ √
Malla Bluetooth √ √ √ √ √ √
De largo alcance √ √ √ √ √ √
Física de 2 Mbps √ √ √ √ √ √
AoA/AoD √ √ √ √ √ √
Protocolo UART N / A N / A N / A N / A N / A N / A
Solicitud Puerta de enlace de hogar inteligente, automatización de edificios Domótica, panel de control de alarma contra incendios (FACP) Detector de humo y calor, seguimiento de activos. Automatización y control de fábricas, sistemas de seguridad de edificios. Sistemas de seguridad, puerta de enlace. Red inteligente, redes de sensores inalámbricos
