Módulo RF BLE5.0 con chip nórdico nRF52805 RF-BM-ND09A

  • Low Cost Bluetooth LE Module with Nordic nRF52805 Chip
  • Low Cost Bluetooth LE Module with Nordic nRF52805 Chip
  • Low Cost Bluetooth LE Module with Nordic nRF52805 Chip
  • Low Cost Bluetooth LE Module with Nordic nRF52805 Chip
  • Low Cost Bluetooth LE Module with Nordic nRF52805 Chip

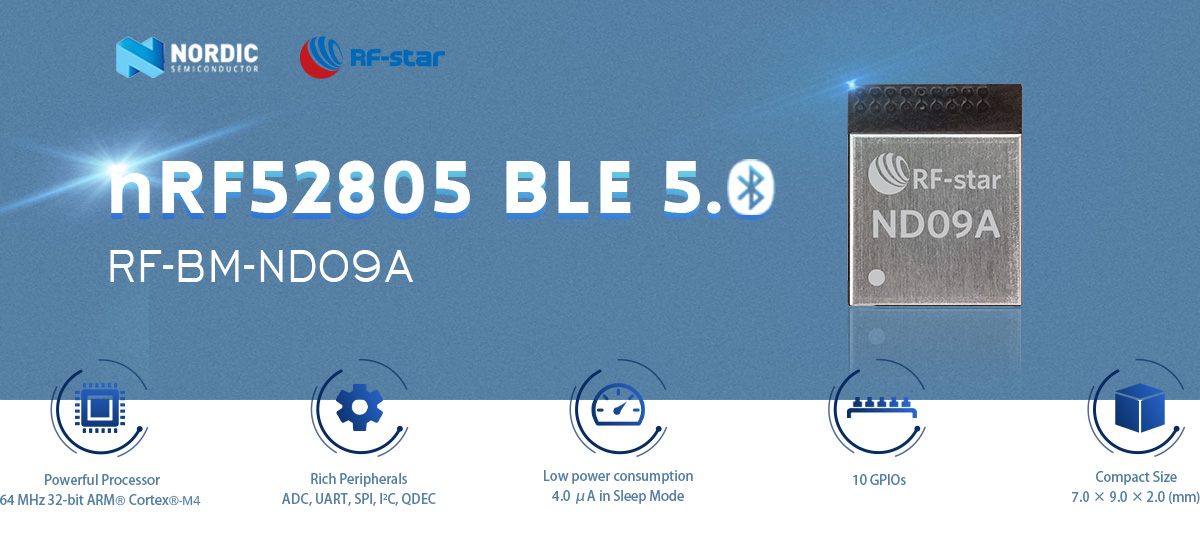

Módulo RF BLE5.0 con chip nórdico nRF52805 RF-BM-ND09A

RF-BM-ND09A es un módulo BLE5.0 desarrollado para los requisitos de alta confiabilidad, alto rendimiento y tamaño compacto de los productos IoT alimentados por baterías. Este módulo puede lograr posibilidades más rentables para aplicaciones BLE5.0. Comience el desarrollo de su producto con el módulo BLE económico RF-BM-ND09A nRF52805.

  • P/N:

    RF-BM-ND09A

  • SoC:

    nRF52805

  • Procesador:

    32-bit ARM® Cortex®-M4 64 MHz

  • Protocolos:

    Bluetooth 5.0 low energy

  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz

  • Paquete (mm):

    7.0 × 9.0 × 2.0, DFN, 1.0 pitch, 20-pin

  • Características:

    2.4 GHz proprietary

  • GPIO:

    10

  • Max. Poder TX:

    +4 dBm

  • Rango de transmisión:

    80 m
Consulta ahora

RF-BM-ND09A es un módulo RF BLE basado en Nordic Semiconductor nRF52805 con procesador ARM® Cortex®-M4 de 32 bits, con frecuencia de 64 MHz. Tiene 192 KB Flash y 24 KB RAM e integra una gama de interfaces analógicas y digitales como un ADC de 2 canales de 12 bits, SPI, UART, I2C y QDEC. La antena PCB integrada de alto rendimiento hace que el módulo alcance más aplicaciones con un rango de transmisión relativamente largo, así como la interfaz de antena PAD. La potencia de TX es de hasta +4 dBm y la sensibilidad (1 Mbps Bluetooth Low Energy) es de -97 dBm. El Bluetooth de alto rendimiento de 2 Mbps hace que el ND09A transfiera datos de manera más rápida y eficiente, mejore la coexistencia y reduzca las interferencias. RF-BM-ND09A está en un paquete DFN para diseños de PCB pequeños, ideal para aplicaciones de costo limitado.


Módulo BLE5.0 con chip nórdico nRF52805 RF-BM-ND09A

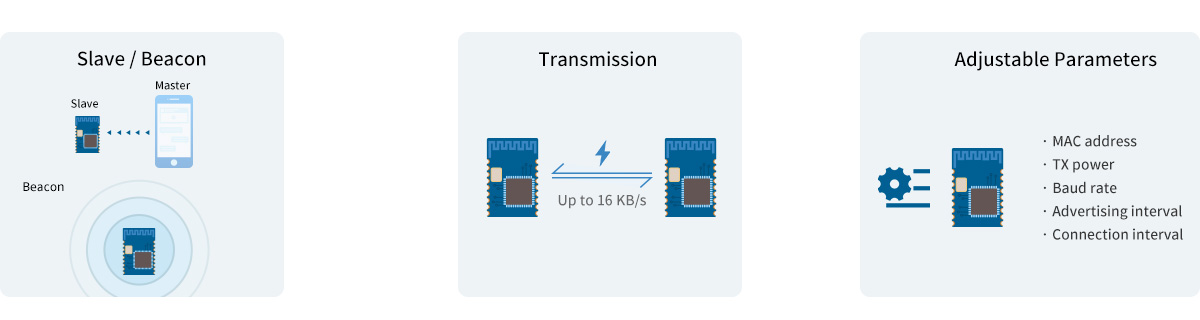

-  Protocolo de transmisión transparente  (puente) -

· Varios roles: esclavo, faro

· Velocidad de transmisión transparente estable: hasta 16 KB/s

· Modificación de parámetros disponible: dirección MAC, potencia TX, velocidad en baudios, intervalo de publicidad, intervalo de conexión

Módulo BLE5.0 con módulo tranceiver RF-BM-ND09A de chip nórdico nRF52805

SoC inalámbrico:

  • Procesador ARM® Cortex®-M4 de 32 bits 64 MHz
  • Potencia TX: -20 dBm a +4 dBm
  • Sensibilidad en modo BLE: -97 dBm
  • Memoria
    • -192 KB de memoria flash
    • -24 KB de RAM
  • Velocidad de datos: 1 Mbps, 2 Mbps


Características de radiofrecuencia:

  • Bluetooth 5.0 de baja energía: 1 Mbps, 2 Mbps
  • Propietario de 2,4 GHz: 1 Mbps, 2 Mbps


Consumo actual:

  • 4,0 μA en modo de suspensión
  • 80,0 μA a un ciclo de transmisión de 200 ms
  • 93,0 μA a un ciclo de conexión de 50 ms

Rango de operación:

  • Rango de tensión de alimentación 1,7 V ~ 3,6 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C


Periféricos ricos:


  • ADC de 12 bits y 200 kps
  • 10 GPIO
  • PWM
  • Maestro/esclavo SPI
  • Maestro/esclavo I²C
  • I²S
  • UART (CTS/RTS)


Módulo BLE serie NORDIC nRF52
Número de pieza RF-BM-ND09A RF-BM-ND09 RF-BM-ND08C RF-BM-ND04CI RF-BM-ND04C RF-BM-ND08 RF-BM-ND04I RF-BM-ND04
Foto
CI nRF52805 nRF52805 nRF52810 nRF52810 nRF52810 nRF52832 nRF52832 nRF52832
Centro ARM® Cortex®-M4 de 64MHz ARM® Cortex®-M4 de 64MHz ARM® Cortex®-M4 de 64MHz ARM® Cortex®-M4 de 64MHz ARM® Cortex®-M4 de 64MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz
Antena PCB/almohadilla Almohadilla Interfaz PCB/medio orificio Interfaz IPEX/medio orificio tarjeta de circuito impreso Interfaz PCB/medio orificio Interfaz IPEX/medio orificio tarjeta de circuito impreso
RAM 24 KB 24 KB 24 KB 24 KB 24 KB 64KB 64KB 64KB
Destello 192KB 192KB 192KB 192KB 192KB 512KB 512KB 512KB
Protocolos BLE5.3, propietario, ANT BLE5.3, propietario, ANT BLE5.3, propietario, ANT BLE5.3, BLE 2M PHY, propietario, ANT BLE5.3, propietario, ANT BLE5.3, propietario, ANT, NFC BLE5.3, propietario, ANT, NFC BLE5.3, propietario, ANT, NFC
Fuente de alimentación 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm
Sensibilidad de recepción -97 dBm a 1 Mbit/s BLE -97 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE -96 dBm a 1 Mbit/s BLE
GPIO 10 10 dieciséis 29 29 29 29 29
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 30 metros 40 m (antena PCB externa) 75 metros 100 m (antena PCB externa) 80 metros 80 metros 110 m (antena PCB externa) 90 metros
Dimensión (mm) 7,0 x 9,0 x 2,0 7,0 x 7,0 x 2,0 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3
Paquete Paso de 0,6 mm DFN Paso de 0,6 mm DFN Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA √ √ √ √ √ √ √ √
Malla Bluetooth × × × × × √ √ √
De largo alcance × × × × × × × ×
Física de 2 Mbps √ √ √ √ √ √ √ √
AoA/AoD × × × × × × × ×
Protocolo UART Esclavo Esclavo Esclavo Esclavo Esclavo Amo-esclavo simultáneamente, un amo-esclavo Amo-esclavo simultáneamente, un amo-esclavo Amo-esclavo simultáneamente, un amo-esclavo
Funciones Dimensión ultrapequeña, alta efectividad Dimensión ultrapequeña, alta efectividad, factible para antena externa Alta compatibilidad, alta efectividad Conector IPEX de alta eficacia para un diseño de antena más externo Menor consumo de energía, alta efectividad Tamaño compacto para más aplicaciones Factible para antenas externas con un rango de transmisión más largo. Alta compatibilidad
