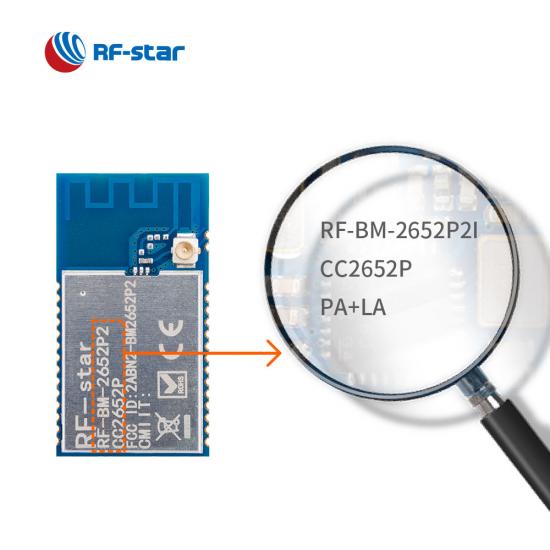

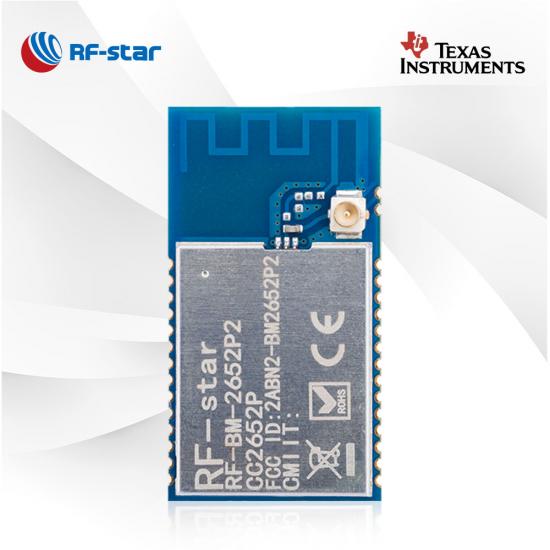

Módulo multiprotocolo CC2652P con PA e IPEX integrado RF-BM-2652P2I

  • CC2652P Multi-protocol Module RF-BM-2652P2I
  • CC2652P Multi-protocol Module RF-BM-2652P2I
  • CC2652P Multi-protocol Module RF-BM-2652P2I
  • CC2652P Multi-protocol Module RF-BM-2652P2I
  • CC2652P Multi-protocol Module RF-BM-2652P2I

Módulo multiprotocolo CC2652P con PA e IPEX integrado RF-BM-2652P2I

RF-BM-2652P2I es un módulo RF-BM-2652P2 con una versión de conector IPEX. Este módulo está dirigido a los mercados de IoT con requisitos de largo alcance. El módulo admite multiprotocolo concurrente a través de un controlador Dynamic Multiprotocol Manager (DMM), como Bluetooth 5.1 Low Energy, ZigBee, Thread IEEE 802.15.4, objetos inteligentes habilitados para IPv6 (6LoWPAN) y propietario, incluido TI 15.4-Stack (2.4 GHz). RF-BM-2652P2I se aplica ampliamente en ZHA y Zigbee2MQTT.

  • P/N:

    RF-BM-2652P2I

  • SoC:

    CC2652P

  • Procesador:

    48 MHz ARM® Cortex®-M4F

  • Protocolos:

    Bluetooth 5.1 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary

  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz

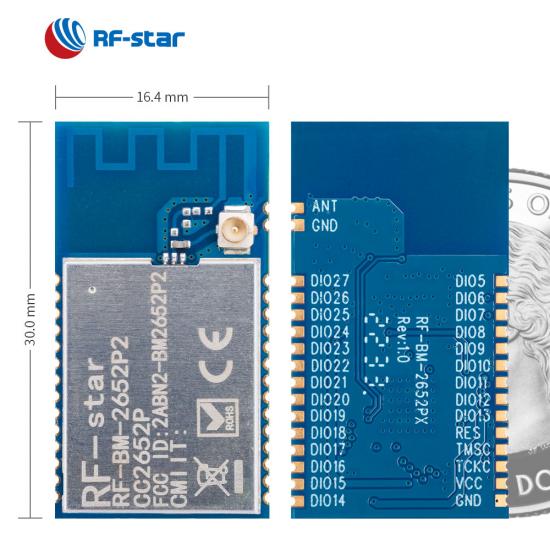

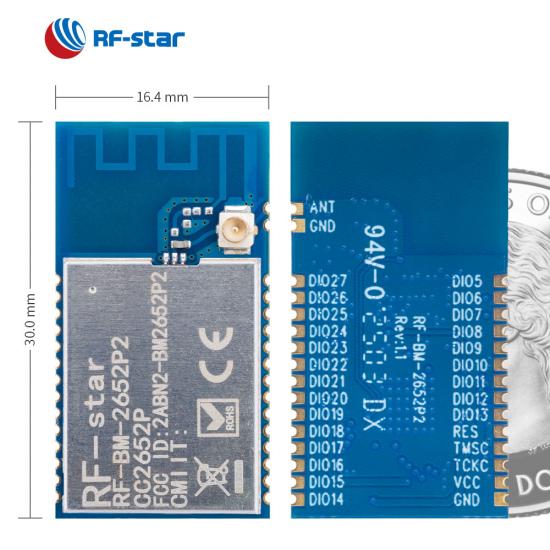

  • Paquete (mm):

    30.0 × 16.4 × 2.3, half-hole, 1.27 pitch, 30-pin

  • Características:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor, IPEX connector output

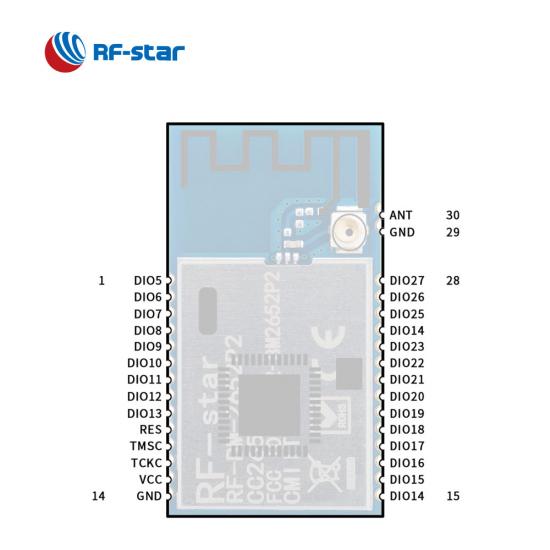

  • GPIO:

    23

  • Max. Poder TX:

    +20 dBm

  • Rango de transmisión:

    500 m (@BLE), 800 m (@ZigBee)
Consulta ahora

RF-BM-2652P2I está basado en TI CC2652P con un potente procesador de 48 MHz ARM® Cortex®-M4F. Este módulo multiprotocolo integra un cristal de 48 MHz, un cristal de 32.768 kHz, Flash de 352 kB, ROM de 256 kB, un filtro LC y un conector IPEX. El conector IPEX y la potencia TX máxima de 20 dBm permiten que el módulo funcione con un rango de transmisión extremadamente largo y un consumo de energía ultrabajo. También puede funcionar en múltiples protocolos al mismo tiempo bajo la compatibilidad con el controlador Dynamic Multiprotocol Manager (DMM).


Módulo multiprotocolo TI CC2652P RF-BM-2652P2I

Administrador dinámico multiprotocolo

El módulo CC2652P RF-BM-2652P2I también se integra con un controlador DMM, lo que permite múltiples pilas inalámbricas, por ejemplo. BLE, ZigBee, protocolo Thread y más para coexistir y operar simultáneamente.

Múltiples protocolos compatibles

RF-BM-2652P2I con conector IPEX es un módulo multiprotocolo de 2,4 GHz, que se utiliza ampliamente en automatización de hogares y edificios, sistemas HAVC, puertas de enlace, redes inteligentes, redes de sensores inalámbricos, etc.

Amplificador de alta potencia

Utilizando un amplificador integrado de alta potencia de +20 dBm con el mejor consumo de corriente de transmisión de su clase a 85 mA, el módulo RF CC2652P de 2,4 GHz puede ayudar a que sus dispositivos inalámbricos alcancen un alcance mucho mayor.


Periféricos ricos

RF-BM-2652P2I, al igual que el módulo RF-BM-2652P2, ofrece 23 GPIO en un paquete de medio orificio de sello y admite periféricos enriquecidos como UART, SPI, I2C, I2S, ADC, DAC, etc.

- Pantalla del producto -



Recurso de referencia:

¿Qué son  los módulos RF-star ZigBee CC2652P ?

¿Para qué se puede utilizar el módulo RF-star ZigBee CC2652P?

La solución ZigBee CC2652P le ayuda a evitar la explosión de gas natural

SoC inalámbrico :


  • Procesador ARM®  Cortex® - M4F de 48 MHz
  • Potencia TX: Hasta +20 dBm
  • Sensibilidad :
    • -100 dBm a 802.15.4 (2,4 GHz)
    • -105 dBm a Bluetooth 5.0 (PHY codificado LE) (125 kbps)
  • Memoria
    • flash de 352 KB
    • ROM de 256 kB
    • SRAM de 80kB
  • Tasa de datos :
    • LE 1M FÍSICO
    • LE 2M FÍSICO
    • PHY codificado LE (largo alcance)


Características:


  • Bluetooth 5.1 de bajo consumo
  • Hilo
  • Zigbee 3.0
  • IEEE 802.15.4
  • Objetos inteligentes habilitados para IPv6 (6LoWPAN)
  • Propiedad
  • Malla Bluetooth
  • Búsqueda de dirección

Rango de operación:


  • Rango de tensión de alimentación 1,8 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C



Periféricos ricos:


  • CAD
  • CAD
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


Certificados :


  • FCC
  • CE


Módulos multiprotocolo TI SimpleLink serie CC2652P
Número de pieza RF-BM-2652P4I RF-BM-2652P4 RF-BM-2652P3 RF-BM-2652P2I RF-BM-2652P2 RF-BM-2652P1
Foto CC2652P7 RF-BM-2652P4I Módulo multiprotocolo CC2652P7 RF-BM-2652P4 Módulo multiprotocolo CC2652P RF-BM-2652P3 Módulo multiprotocolo Módulo Zigbee CC2652P RF-BM-2652P2I Módulo Zigbee CC2652P RF-BM-2652P2 Módulo Zigbee CC2652P RF-BM-2652P1
CI CC2652P7 CC2652P7 CC2652P CC2652P CC2652P CC2652P
Centro ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M0+ de 48MHz
Antena Interfaz IPEX/medio orificio tarjeta de circuito impreso tarjeta de circuito impreso Interfaz IPEX/medio orificio tarjeta de circuito impreso Interfaz de medio agujero
RAM 152KB 152KB 88KB 88KB 88KB 88KB
Destello 704KB 704KB 352KB 352KB 352KB 352KB
Protocolos Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz)
Fuente de alimentación 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +20dBm +20dBm +20dBm +20dBm +20dBm +20dBm
Sensibilidad de recepción -99 dBm a 802.15.4 (2,4 GHz) -104 dBm a 125 kbps PHY codificada por BLE -99 dBm a 802.15.4 (2,4 GHz) -104 dBm a 125 kbps PHY codificada por BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificada por BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificada por BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificada por BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificada por BLE
GPIO 23 23 11 23 23 23
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 180 m @ 1M PHY (antena de PCB externa) 240 m @ PHY codificada LE (antena de PCB externa) 1200 m @ 802.15.4 (antena de barra de pegamento externa) 150 m @ 1M PHY 220 m @ LE PHY codificado 600 m @ 802.15.4 150 m @ 1M PHY 220 m @ LE PHY codificado 600 m @ 802.15.4 180 m @ 1M PHY (antena de PCB externa) 240 m @ PHY codificada LE (antena de PCB externa) 1200 m @ 802.15.4 (antena de barra de pegamento externa) 150 m @ 1M PHY 220 m @ LE PHY codificado 600 m @ 802.15.4 180 m @ 1M PHY (antena de PCB externa) 240 m @ PHY codificada LE (antena de PCB externa) 1200 m @ 802.15.4 (antena de barra de pegamento externa)
Dimensión (mm) 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 24,0 x 16,0 x 2,1 30,0 x 16,4 x 2,2 30,0 x 16,4 x 2,2 25,0 x 16,4 x 2,2
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA √ √ √ √ √ √
Malla Bluetooth √ √ √ √ √ √
De largo alcance √ √ √ √ √ √
Física de 2 Mbps √ √ √ √ √ √
AoA/AoD √ √ √ √ √ √
Protocolo UART N / A N / A N / A N / A N / A N / A
Solicitud Puerta de enlace de hogar inteligente, automatización de edificios Domótica, panel de control de alarma contra incendios (FACP) Detector de humo y calor, seguimiento de activos. Automatización y control de fábricas, sistemas de seguridad de edificios. Sistemas de seguridad, puerta de enlace. Red inteligente, redes de sensores inalámbricos
