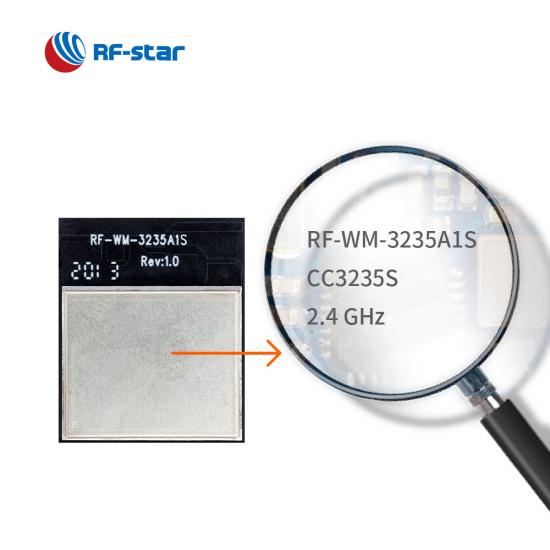

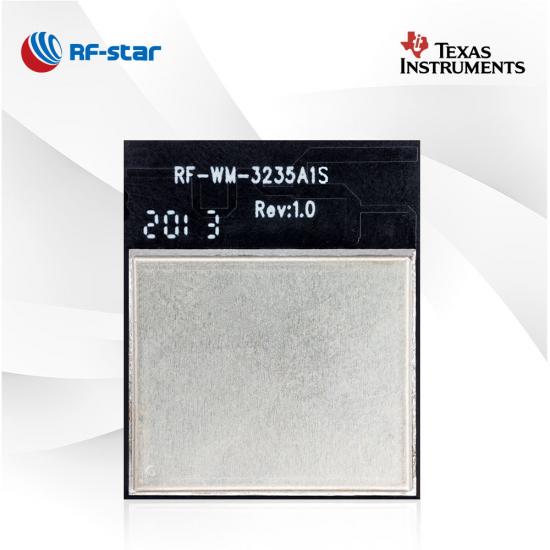

CC3235S Módulo Wi-Fi de doble banda de 2,4 GHz y 5 GHz con flash de 4 MB RF-WM-3235A1S

  • CC3235S 2.4 GHz & 5 GHz Dual-Band Wi-Fi Module RF-WM-3235A1S
  • CC3235S 2.4 GHz & 5 GHz Dual-Band Wi-Fi Module RF-WM-3235A1S
  • CC3235S 2.4 GHz & 5 GHz Dual-Band Wi-Fi Module RF-WM-3235A1S
  • CC3235S 2.4 GHz & 5 GHz Dual-Band Wi-Fi Module RF-WM-3235A1S

CC3235S Módulo Wi-Fi de doble banda de 2,4 GHz y 5 GHz con flash de 4 MB RF-WM-3235A1S

RF-WM-3235A1S es un módulo Wi-Fi de doble banda de bajo consumo. Es compatible pin-2-pin con TI CC3235MODAS. El módulo con una antena PCB de alto rendimiento puede ahorrarle mucho trabajo de diseño en sus dispositivos finales.

  • P/N:

    RF-WM-3235A1S

  • SoC:

    CC3235S

  • Procesador:

    ARM® Cortex™-M4 at 80 MHz

  • Protocolos:

    Wi-Fi 2.4 GHz, Wi-Fi 5 GHz

  • Frecuencia de trabajo:

    2412 MHz ~ 2472 MHz, 5180 MHz ~ 5825 MHz

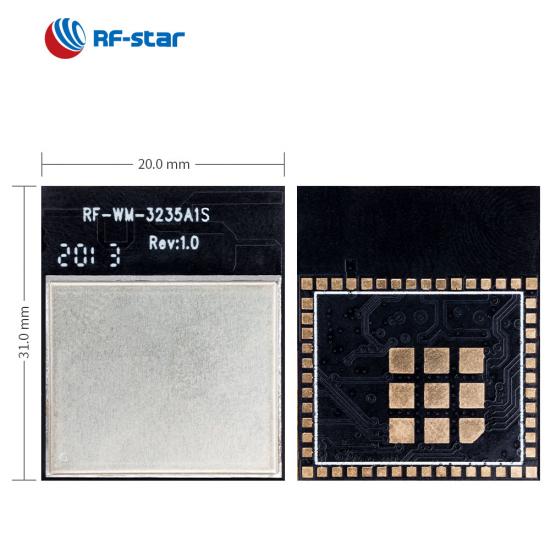

  • Paquete (mm):

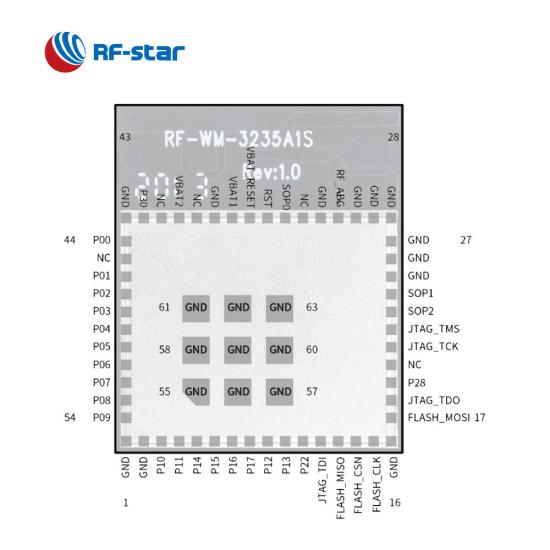

    20.5 × 25.0 × 2.5, 1.27 pitch, 63-pin

  • Características:

    802.11 a/b/g/n, IPv4 & IPv6, 16 secure sockets, 4 STA's, 2.4-GHz coexistence, pin-2-pin compatible with TI CC3235MODAS

  • GPIO:

    27

  • Max. Poder TX:

    +18.0 dBm @ 2.4 GHz (1 DSSS), +18.1 dBm @ 5 GHz (6 OFDM)

  • Rango de transmisión:

    300 m
Consulta ahora

RF-WM-3235A1S tiene un diseño propio según el SoC inalámbrico TI SimpleLink CC3235S con el MCU ARM® Cortex™-M4 de alto rendimiento . Consiste en cristales, un flash externo de 4 MB, un combinador de 2,4 GHz y 5 GHz y una antena PCB integrada. El módulo puede funcionar en tres modos, incluido el modo AP (punto de acceso), el modo STA (estación) y el modo Wi-Fi Direct (solo para 2,4 GHz). El procesador de red del CC3235 puede ejecutar todas las capas lógicas de Internet y Wi-Fi. Este subsistema basado en ROM descarga completamente la MCU host e incluye una radio, banda base y MAC de doble banda 802.11 a/b/g/n de 2,4 GHz y 5 GHz con un potente motor de criptografía de hardware. Este módulo incluye lo siguiente: 802.11a (5 GHz), selección de antena, hasta 16 enchufes seguros simultáneos, solicitud de firma de certificado (CSR), protocolo de estado de certificado en línea (OCSP), funciones de ahorro de energía de IoT certificadas por Wi-Fi® Alliance ( como DMS, proxy ARP, etc.), el modo sin host para descargar transmisiones de paquetes de plantilla, escaneo rápido mejorado, etc. Todos los módulos RF-star CC3235S y CC2335SF son compatibles pin-2-pin.



- Aplicaciones -

·  Herramientas alimentadas por red

·  Lavadora y secadora

·  Cargador de batería

·  Bombas y ventiladores

·  Interfaz de usuario y módulos de conectividad

·  Aire acondicionado interior y exterior.

SoC inalámbrico :


  • Procesador ARM®  Cortex® - M4 de 80 MHz
  • Poder TX:
    • +18,0 dBm a 2,4 GHz (1 DSSS)
    • +18,1 dBm a 5 GHz (6 OFDM)
  • Sensibilidad :
    • -96 dBm a 2,4 GHz (1 DSSS)
    • -92 dBm a 5 GHz (6 OFDM)
  • Memoria
    • Memoria flash externa de 4 MB
    • 256 KB de RAM
  • Rendimiento de la aplicación  :
    • UDP: 16Mbps
    • TCP: 13Mbps
  • Seguridad :
    • WEP
    • WPA™/WPA2™ PSK
    • WPA2 empresarial
    • WPA3™ Personal
    • WPA3™ Empresa


Subsistema de procesador de red Wi -Fi :


  • 802.11 a/b/g/n 2,4 GHz y 5 GHz
  • Modos:
    • Punto de acceso (PA)
    • Estación (STA)
    • Wi-Fi Direct® (  solo compatible con 2,4 GHz)
  • Protocolos de Internet y aplicaciones:
    • Servidor HTTPs, mDNS, DNS-SD, DHCP
    • Pila TCP/IP IPv4 e IPv6
    • 16 sockets BSD (TLS v1.2 y SSL 3.0 totalmente seguros)

Funciones de seguridad multicapa:


  • Entornos de ejecución separados
  • Seguridad de red
  • Identidad y clave del dispositivo
  • Motores criptográficos aceleradores de hardware (AES, DES, SHA/MD5, CRC)
  • Seguridad del sistema de archivos (cifrado, autenticación, control de acceso)
  • Programación segura inicial
  • Detección de manipulación del software
  • Arranque seguro
  • Solicitud de firma de certificado (CSR)
  • Par de claves únicas por dispositivo


Rango de operación:


  • Rango de tensión de alimentación 2,1 V ~ 3,6 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C
  • Frecuencia : 2412 MHz ~ 2472 MHz, 5180 MHz ~ 5825 MHz


Periféricos ricos:


  • cámara paralela
  • McASP
  • I²S
  • SD /MMC
  • ARTE U
  • SPI
  • I²C
  • PWM
  • CAD


Módulos Wi-Fi serie TI CC32xx
Número de pieza RF-WM-3235B1S RF-WM-3235A1S RF-WM-3235B1 RF-WM-3235A1 RF-WM-3220B1 RF-WM-3200B3 RF-WM-3200B1
Foto
CI CC3235S CC3235S CC3235SF CC3235SF CC3220SF CC3200 CC3200
Centro ARM® Cortex®-M4 de 80MHz ARM® Cortex®-M4 de 80MHz ARM® Cortex®-M4 de 80MHz ARM® Cortex®-M4 de 80MHz ARM® Cortex®-M4 de 80MHz ARM® Cortex®-M4 de 80MHz ARM® Cortex®-M4 de 80MHz
Antena Almohadilla PCB/almohadilla Almohadilla PCB/almohadilla Chip/IPEX/Almohadilla Almohadilla Chip/IPEX/Almohadilla
RAM 256KB 256KB 256KB 256KB 256KB 256KB 256KB
Destello 4 MB (módulo integrado) 4 MB (módulo integrado) 1 MB (IC integrado) 4 MB (módulo integrado) 1 MB (IC integrado) 4 MB (módulo integrado) 1 MB (IC integrado) 4 MB (módulo integrado) 1 MB (módulo integrado) 1 MB (módulo integrado)
Protocolos 802.11a/b/g/n: 2,4 GHz y 5 GHz 802.11a/b/g/n: 2,4 GHz y 5 GHz 802.11a/b/g/n: 2,4 GHz y 5 GHz 802.11a/b/g/n: 2,4 GHz y 5 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz
Fuente de alimentación 2,7 V ~ 3,6 V, recomendado a 3,3 V 2,7 V ~ 3,6 V, recomendado a 3,3 V 2,7 V ~ 3,6 V, recomendado a 3,3 V 2,7 V ~ 3,6 V, recomendado a 3,3 V 2,7 V ~ 3,6 V, recomendado a 3,3 V 2,7 V ~ 3,6 V, recomendado a 3,3 V 2,7 V ~ 3,6 V, recomendado a 3,3 V
Frecuencia Apagado: 1 µA Hibernación: 4,5 µA Suspensión profunda de bajo consumo (LPDS): 120 µA Inactivo conectado (MCU en LPDS): 710 µA Tráfico RX (MCU activo): 59 mA Tráfico TX (MCU activo): 223 mA Apagado: 1 µA Hibernación: 4,5 µA Suspensión profunda de bajo consumo (LPDS): 120 µA Inactivo conectado (MCU en LPDS): 710 µA Tráfico RX (MCU activo): 59 mA Tráfico TX (MCU activo): 223 mA Apagado: 1 µA Hibernación: 4,5 µA Suspensión profunda de bajo consumo (LPDS): 120 µA Inactivo conectado (MCU en LPDS): 710 µA Tráfico RX (MCU activo): 59 mA Tráfico TX (MCU activo): 223 mA Apagado: 1 µA Hibernación: 4,5 µA Suspensión profunda de bajo consumo (LPDS): 120 µA Inactivo conectado (MCU en LPDS): 710 µA Tráfico RX (MCU activo): 59 mA Tráfico TX (MCU activo): 223 mA Apagado: 1 µA Hibernación: 4,5 µA Suspensión profunda de bajo consumo (LPDS): 135 µA Inactivo conectado (MCU en LPDS): 710 µA Tráfico RX (MCU activo): 59 mA Tráfico TX (MCU activo): 223 mA Hibernación: 4,0 µA Suspensión profunda de bajo consumo (LPDS): 250 µA Inactivo conectado (MCU en LPDS): 825 µA Tráfico RX (MCU activo): 59 mA Tráfico TX (MCU activo): 229 mA Hibernación: 4,0 µA Suspensión profunda de bajo consumo (LPDS): 250 µA Inactivo conectado (MCU en LPDS): 825 µA Tráfico RX (MCU activo): 59 mA Tráfico TX (MCU activo): 229 mA
Máx. Poder TX +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18 dBm a 1 DSSS +14,5 dBm a 54 OFDM +18 dBm a 1 DSSS +14,5 dBm a 54 OFDM +18 dBm a 1 DSSS +14,5 dBm a 54 OFDM
Sensibilidad de recepción -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 1 DSSS -74,0 dBm a 54 OFDM -96 dBm a 1 DSSS -74,0 dBm a 54 OFDM -96 dBm a 1 DSSS -74,0 dBm a 54 OFDM
Seguridad WEP, WPA™/WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, motor criptográfico: (AES, DES, SHA/MD5, CRC) WEP, WPA™/WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, motor criptográfico: (AES, DES, SHA/MD5, CRC) WEP, WPA™/WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, motor criptográfico: (AES, DES, SHA/MD5, CRC) WEP, WPA™/WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, motor criptográfico: (AES, DES, SHA/MD5, CRC) Seguridad personal y empresarial WPA2: WEP, WPA™/WPA2™ PSK, WPA2 Enterprise (802.1x), Crypto Engine: AES, DES, 3DES, SHA2, MD5, CRC y Checksum; Sockets seguros (SSLv3, TLS1.0, TLS1.1, TLS1.2) Crypto Engine: AES, DES y 3DES, SHA2 y MD5, CRC y Checksum Crypto Engine: AES, DES y 3DES, SHA2 y MD5, CRC y Checksum
Periférico PWM, UART, I2S, I2C, SPI, SD, ADC, interfaz paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interfaz paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interfaz paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interfaz paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interfaz paralela de 8 bits PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, interfaz de cámara paralela de 8 bits PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, interfaz de cámara paralela de 8 bits
GPIO 27 27 27 27 27 27 27
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃
Rango de transmisión 200 m (antena PCB externa) 150 metros 200 m (antena PCB externa) 150 metros 100 m (antena de chip) 200 m (antena PCB externa) 100 m (antena de chip)
Dimensión (mm) 20,5 x 17,5 x 1,7 25,0 x 20,5 x 2,3 20,5 x 17,5 x 1,7 25x20,5x2,3 31,0 x 20,0 x 2,3 20,5 x 17,5 x 2,3 31,0 x 20,0 x 2,3
Paquete LGA LGA LGA LGA Medio orificio con paso de 1,27 mm LGA Medio orificio con paso de 1,27 mm
Funciones Wi-Fi de doble frecuencia, 5G de bajo consumo, Compatible con TI CC3232MODS Wi-Fi de doble frecuencia, 5G de bajo consumo, Compatible con TI CC3232MODAS Wi-Fi de doble frecuencia, 5G de bajo consumo, Compatible con TI CC3232MODSF Wi-Fi de doble frecuencia, 5G de bajo consumo, Compatible con TI CC3232MODASF Múltiples modos de salida de antena Menor consumo de energía, Compatible con TI CC3200MOD Menor consumo de energía, admite comandos AT
