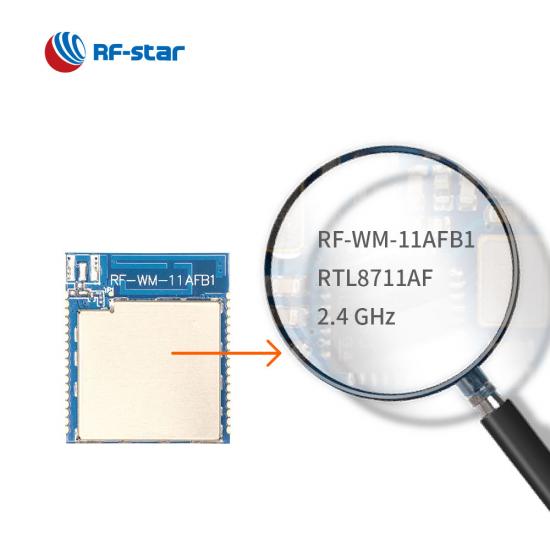

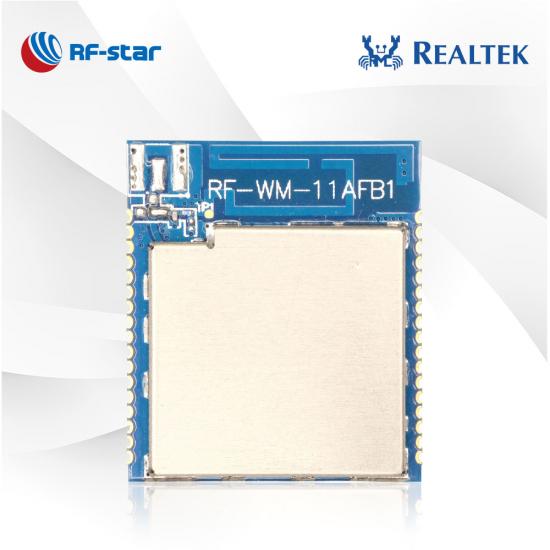

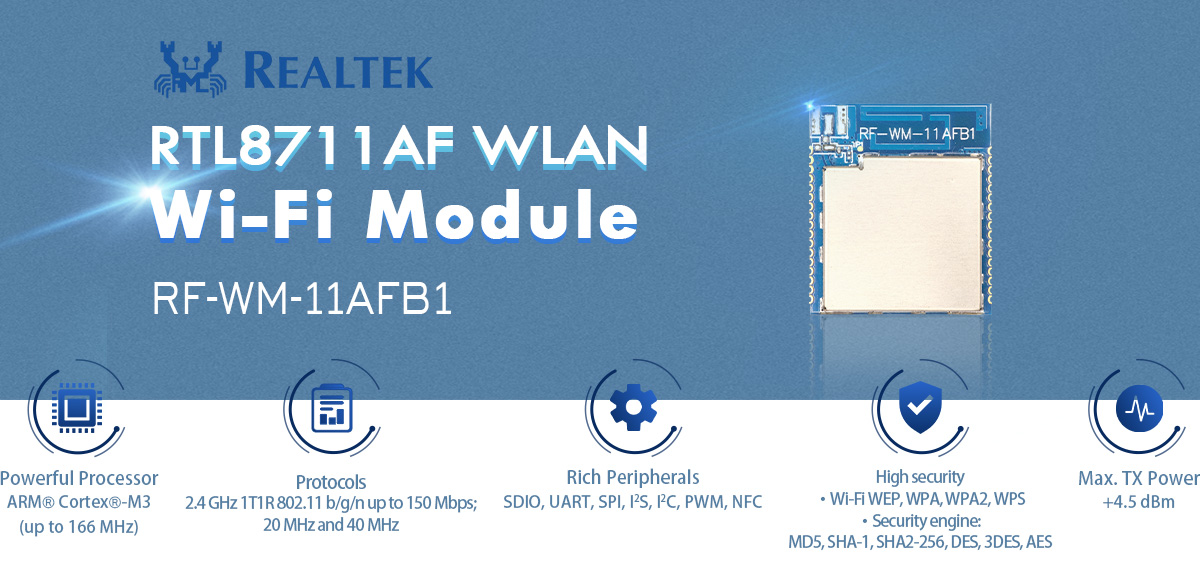

Módulo Wi-Fi RealTek RTL8711AF RF-WM-11AFB1

RF-WM-11AFB1 es un módulo Wi-Fi dirigido a los mercados de bajo consumo. El módulo con abundantes recursos lo hace popular en las aplicaciones de Internet de las cosas.

P/N:
RF-WM-11AFB1
SoC:
RTL8711AF
Procesador:
ARM® Cortex™-M3 (up to 166 MHz)
Protocolos:
2.4 GHz 1T1R 802.11 b/g/n up to 150 Mbps; 20 MHz and 40 MHz
Frecuencia de trabajo:
2401 MHz ~ 2484 MHz
Paquete (mm):

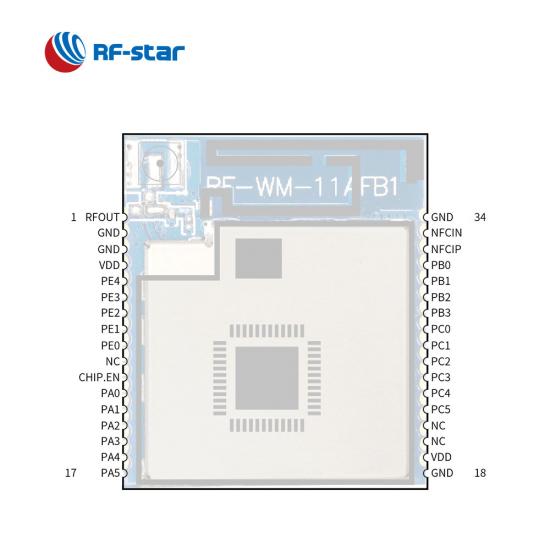

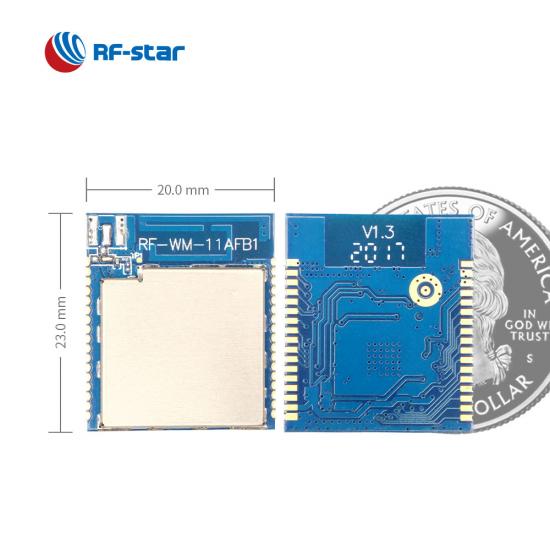

23.0 × 20.0 × 2.4, half-hole, 1.27 pitch, 33-pin
Características:
Three RF output modes of PCB, IPEX and half-hole
GPIO:
21
Max. Poder TX:
+17 dBm (11 Mbps @ CCK)
Rango de transmisión:
300 m

Consulta ahora

RF-WM-11AFB1 es un módulo inalámbrico basado en Realtek RTL8711AF . El módulo integra WLAN MAC, una banda base WLAN/RF y funciones NFC con capacidad 1T1R. Su MCU principal ARM® Cortex™-M3 de 166 MHz y los mayores recursos ROM/RAM/flash permiten manejar una gran cantidad de datos. Su opción de RF permite que el módulo en aplicaciones tenga la oportunidad de alcanzar diferentes rangos y reducir el trabajo de desarrollo de RF del producto final. El módulo wifi también admite la transmisión del puerto serie y comandos AT para configurar los parámetros. El protocolo admite el modo AP, el modo Estación (STA) y el modo AP+Estación .

Módulo Wi-Fi RTL8711AF RF-WM-11AFB1

Potente procesador

Hasta 166 MHz ARM® Cortex™-M3 hace que el módulo Wi-Fi funcione bien en diversas industrias.

Periféricos ricos

SDIO, UART, SPI, I2S, I2C, PWM, PCM están disponibles.

Múltiples protocolos

2,4 GHz 1T1R 802.11 b/g/n, velocidad PHY de recepción y transmisión de 72,2 Mbps utilizando un ancho de banda de 20 MHz, velocidad PHY de recepción y transmisión de 150 Mbps utilizando un ancho de banda de 40 MHz.

Alta seguridad

Proporciona computación de bajo software y cifrado de alto rendimiento, algoritmos de autenticación compatibles: MD5, SHA-1, SHA-2 (SHA-224/SHA-256), HMAC-MD5, HMAC-SHA1, HMAC-SHA2 y mecanismos de cifrado/descifrado. .

Modos de salida RF flexibles

Tres modos de salida RF de PCB, IPEX y pin RF de medio orificio pueden satisfacer cualquier requisito.

- Funciones normales -

Modo AP: Modo STA:

· SSID y contraseña preestablecidos · Escanea el punto de acceso

· Socket opcional: servidor UDP o servidor TDP · Conéctese al punto de acceso especificado

SoC inalámbrico :

Procesador ^ARM® Cortex® ^- M3 de 166 MHz
Poder TX:

+17 dBm (IEEE 802.11 B, 11 Mbps a CCK)
+ 13,5 dBm (IEEE 802,11 G, 54 Mbps a OFDM)
+ 13,5 dBm (IEEE 802.11 N, HT20 @ MCS7)
+ 13,5 dBm (IEEE 802.11 N, HT40 a MCS7)

Sensibilidad :

-82 dBm (IEEE 802.11 B, 11 Mbps a CCK)
-69 dBm (IEEE 802,11 G, 54 Mbps a OFDM)
-66 dBm (IEEE 802.11 N, HT20 a MCS7)
-63 dBm (IEEE 802.11 N, HT40 a MCS7)

Memoria

memoria flash de 1 MB
512 KB de RAM
1MB ROM

Tasa de datos :

Velocidad PHY de 72,2 Mbps (ancho de banda de 40 MHz)
Velocidad PHY de 150 Mbps (@ ancho de banda de 20 MHz)

Seguridad :

Wi-Fi WEP, WPA, WPA2, WPS
Motor de seguridad: MD5, SHA-1, SHA2-256, DES, 3DES, AES

Certificado :

RoHS

Estándares soportados:

WLAN compatible con 802.11b/g/n
Mejora de QoS 802.11e (WMM)
802.11i (WPA, WPA2). Servicios de autenticación de clave abierta, compartida y de claves por pares
Compatibilidad con Wi-Fi WPS
Soporte Wi-Fi directo
Protocolo TCP/IP ligero

Rango de operación:

Rango de tensión de alimentación 3,0 V ~ 3,6 V
Rango de temperatura de trabajo: -40 °C ~ +85 °C
Frecuencia : 2401 MHz ~ 2484 MHz

Periféricos ricos:

SDIO
ARTE U
S PI
Yo²S _
Yo²C _
nfc _
PWM _

RF-WM-11AFB1 Hoja de datos de hardware V1.0_20230525

Módulos Wi-Fi Realtek serie RTL87xx
Número de pieza	RF-WM-11AFB1	RF-WM-10AFB1	RF-WM-20CMB1
Foto
CI	RTL8711AF	RTL8710AF	RTL8720CM
Centro	ARM® Cortex®-M3 de 166MHz	ARM® Cortex®-M3 de 83MHz	100 MHz Real-M300 KM4
Antena	PCB/IPEX/Medio orificio	PCB/IPEX/Medio orificio	PCB/IPEX/Medio orificio
RAM	SRAM: 512 KB SDRAM: 2 MB	SRAM: 512KB	SRAM: 256 KB PSRAM: 4 MB
Destello	1 MB (IC integrado)	1 MB (IC integrado)	2 MB (módulo integrado)
Protocolos	802.11 b/g/n 1x1, 2,4 GHz; Mejora de QoS 802.11e (WMM); 802.11i (WPA, WPA2)	802.11 b/g/n 1x1, 2,4 GHz; Mejora de QoS 802.11e (WMM); 802.11i (WPA, WPA2)	802.11 b/g/n 1x1, 2,4 GHz; Mejora de QoS 802.11e (WMM); 802.11i (WPA, WPA2) BLE4.2
Fuente de alimentación	2,3 V ~ 3,6 V, recomendado a 3,3 V	2,3 V ~ 3,6 V, recomendado a 3,3 V	2,3 V ~ 3,6 V, recomendado a 3,3 V
Frecuencia	2,4 GHz	2,4 GHz	2,4 GHz
Máx. Poder TX	11b(11 Mbps@CCK): +17,0 dBm 11g (54 Mbps@OFDM): +13,5 dBm 11n (HT20@MCS7): +13,5 dBm 11n (HT40@MCS7): +13,5 dBm	11b(11 Mbps@CCK): +17,0 dBm 11g (54 Mbps@OFDM): +13,5 dBm 11n (HT20@MCS7): +13,5 dBm 11n (HT40@MCS7): +13,5 dBm	Wi-Fi: 11b(11 Mbps@CCK): +17,0 dBm 11g(54 Mbps@OFDM): +15,0 dBm 11n(72 Mbps@MCS7): +13,0 dBm BLE: +4,5 dBm
Sensibilidad de recepción	11b(11 Mbps@CCK): -82 dBm 11g (54 Mbps@OFDM): -69 dBm 11n (HT20@MCS7): -66 dBm 11n (HT40@MCS7): -63 dBm	11b(11 Mbps@CCK): -82 dBm 11g (54 Mbps@OFDM): -69 dBm 11n (HT20@MCS7): -66 dBm 11n (HT40@MCS7): -63 dBm	Wi-Fi: 11b(11 Mbps@CCK): -86dBm 11g(54 Mbps@OFDM): -73dBm 11n(72 Mbps@MCS7): -69dBm BLE: -96 dBm
Seguridad	Wi-Fi WPA, WPA2, WPS Motor criptográfico: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES	Wi-Fi WPA, WPA2, WPS Motor criptográfico: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES	Wi-Fi WEP, WPA, WPA2, WPS Motor criptográfico: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES
Periférico	UART, SPI, I2C, I2S, SDIO, NFC, PWM, GPIO	UART, SPI, I2C, I2S, SDIO, GPIO	UART, SPI, I2C, I2S, SDIO, PWM, GPIO, GDMA
GPIO	21	21	21
Temperatura de trabajo	-20 ℃ ～ +85 ℃	-20 ℃ ～ +85 ℃	-20 ℃ ～ +85 ℃
Temperatura de almacenamiento	-55 ℃ ～ +125 ℃	-55 ℃ ～ +125 ℃	-55 ℃ ～ +125 ℃
Rango de transmisión	200 m (antena PCB)	200 m (antena PCB)	Wi-Fi: 200 m (antena PCB) BLE: 70 m ((antena PCB)
Dimensión (mm)	23,0 × 20,0 × 2,4	23,0 × 20,0 × 2,4	23,0 × 20,0 × 2,4
Paquete	Medio orificio con paso de 1,27 mm	Medio orificio con paso de 1,27 mm	Medio orificio con paso de 1,27 mm
Funciones	Admite AP/STA, admite protocolo de transmisión transparente	Admite AP/STA, admite protocolo de transmisión transparente	Módulo combinado Wi-Fi BLE, compatible con protocolo de transmisión transparente Wi-Fi
