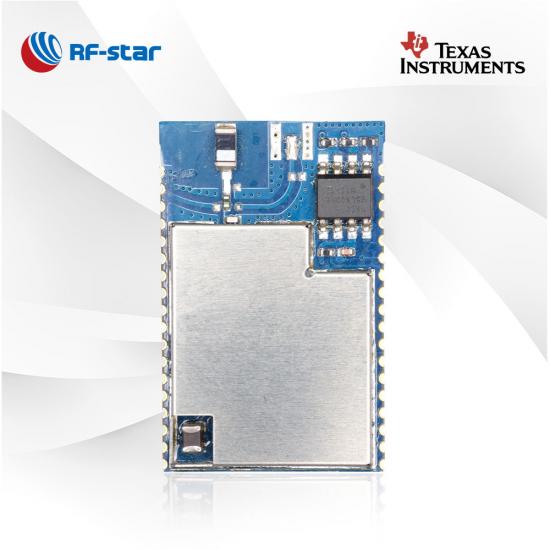

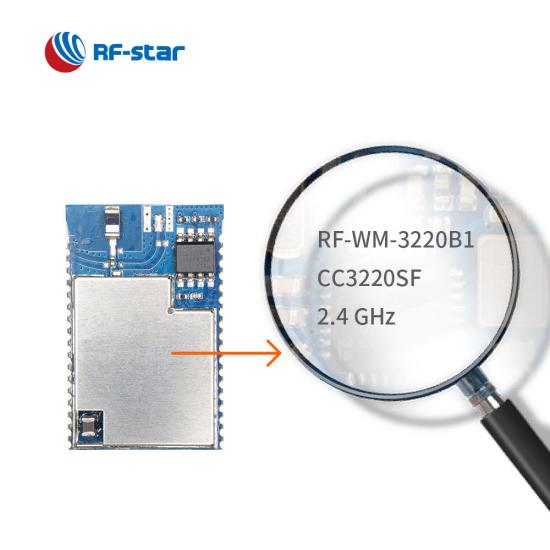

CC3220SF 2.4G WLAN / Módulo Wi-Fi RF-WM-3220B1

RF-WM-3220B1 es un módulo Wi-Fi de alta seguridad. Sus características permiten que el módulo WLAN CC3220SF implemente aplicaciones complicadas y de altos requisitos. Los ricos recursos lo hacen popular en dispositivos de alta gama.

  • P/N:

    RF-WM-3220B1
  • SoC:

    CC3220SF
  • Procesador:

    ARM® Cortex™-M4 at 80 MHz
  • Protocolos:

    Wi-Fi 2.4 GHz
  • Frecuencia de trabajo:

    2412 MHz ~ 2472 MHz
  • Paquete (mm):

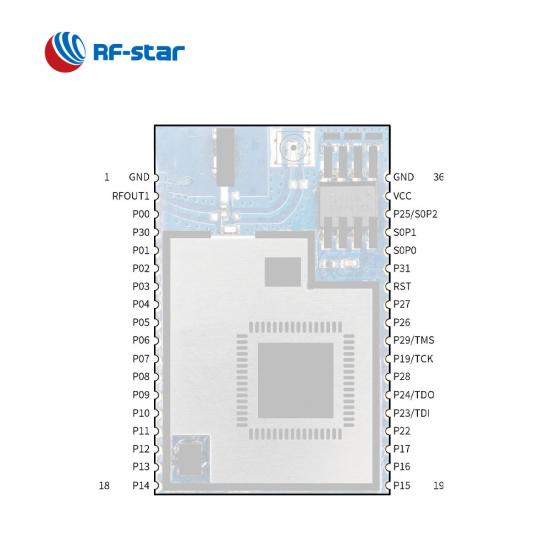

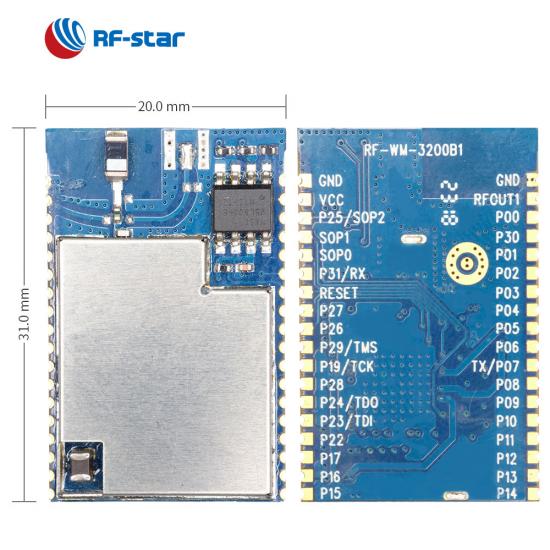

    31.0 × 20.0 × 2.8, 1.52 pitch, 36-pin
  • Características:

    802.11bgn, IPv4 & IPv6, 6 secure sockets, 4 STA's
  • GPIO:

    27
  • Max. Poder TX:

    +17 dBm (11 Mbps @ CCK)
  • Rango de transmisión:

    300 m

RF-WM-3220B1 es un módulo Wi-Fi de 2,4 GHz basado en el SoC inalámbrico TI SimpleLink CC3220SF con la MCU ARM® Cortex™-M4 integrada de alto rendimiento. El módulo integra los cristales, el flash integrado de 1 MB y el flash externo de 4 MB, un filtro, una adaptación de antena y una salida de RF opcional para antena de chip, conector IPEX e interfaz de medio orificio. Admite el modo AP (punto de acceso) con soporte para cuatro estaciones, el modo STA (estación) y el modo Wi-Fi Direct, y el subsistema basado en ROM del SoC CC3220SF incluye una radio 802.11b/g/n, banda base y MAC con un potente motor criptográfico. El módulo presenta administración optimizada de bajo consumo de energía, seguridad de red mejorada, identidad del dispositivo y claves asimétricas, pila TCP/IP IPv6, hasta 16 sockets BSD simultáneos, de los cuales 6 son seguros, soporte HTTPS y soporte API RESTful. Todas las características lo convierten en un módulo poderoso en sus aplicaciones.


Características del módulo Wi-Fi CC3220SF de 2,4 GHz


- Aplicaciones -

· Video vigilancia

· Sistemas de seguridad para edificios

· Timbres con vídeo

· Sistemas de climatización

· Infraestructura de red

· Medicina y atención sanitaria

Aplicaciones del módulo Wi-Fi CC3220SF de 2,4 GHz


SoC inalámbrico :

  • Procesador ARM®  Cortex® - M4 de 80 MHz
  • Poder TX:
    • +17 dBm (IEEE 802.11 B, 11 Mbps a CCK)
    • + 13 dBm (IEEE 802.11 G, 54 Mbps a OFDM)
    • + 12 dBm (IEEE 802.11 N, HT20 @ MCS7)
  • Sensibilidad :
    • -82 dBm (IEEE 802.11 B, 11 Mbps a CCK)
    • -70 dBm (IEEE 802,11 G, 54 Mbps a OFDM)
    • -67 dBm (IEEE 802.11 N, HT20 @ MCS7)
  • Memoria
    • 1 MB integrado + 4 MB de flash externo
    • 256 KB de RAM
  • Rendimiento de la aplicación  :
    • UDP: 16Mbps
    • TCP: 13Mbps
    • Pico: 72 Mbps
  • Seguridad :
    • Funciones de hardware
      • Entornos de ejecución separados
      • Identidad del dispositivo
      • Motor criptográfico de hardware para seguridad rápida y avanzada, que incluye: AES, DES, 3DES, SHA2, MD5, CRC y Checksum
      • Programación segura inicial:
        • Seguridad de depuración
        • Los puertos JTAG y Debug están bloqueados
      • Seguridad Wi-Fi personal y empresarial
      • Sockets seguros (SSLv3, TLS1.0, TSL1.1, TLS1.2)
      • servidor HTTPS
      • Catálogo de certificados raíz de confianza
      • Clave pública de raíz de confianza de TI
    • Seguridad de red
      • Seguridad Wi-Fi personal y empresarial
      • Sockets seguros (SSLv3, TLS1.0, TSL1.1, TLS1.2)
      • servidor HTTPS
      • Catálogo de certificados raíz de confianza
      • Clave pública de raíz de confianza de TI
    • Protección de propiedad intelectual
      • Almacenamiento de claves de seguridad
      • Seguridad del sistema de archivos
      • Detección de manipulación del software
      • Protección de clonación
      • Arranque seguro: valide la integridad y autenticidad del binario en tiempo de ejecución durante el arranque
    • Aplicaciones de red integradas que se ejecutan en el procesador de red dedicado
      • Servidor web HTTP/HTTPS con devoluciones de llamada de usuario dinámicas
      • Servidor mDNS, DNS-SD, DHCP
      • Silbido
    • Mecanismo de recuperación: puede recuperar los valores predeterminados de fábrica o una imagen de fábrica completa

Subsistema de procesador de red Wi -Fi

  • Modos Wi-Fi:
    • Estación 802.11b/g/n
    • El punto de acceso (AP) 802.11b/g admite hasta cuatro estaciones
    • Cliente Wi-Fi direct ®  y propietario del grupo
  • Seguridad personal y empresarial WPA2: WEP, WPATM / WPA2TM PSK, WPA2 empresarial (802.1x)
  • Pila TCP/IP IPv4 e IPv6
  • Interfaces de programación de aplicaciones (API) de socket BSD estándar de la industria
    • 16 sockets TCP o UDP simultáneos
    • 6 sockets TLS o SSL simultáneos
  • Direccionamiento IP: IP estática, LLA, DHCPv4, DHCPv6 con detección de dirección duplicada (DAD)
  • Gestor de conexiones SimpleLink para conexiones Wi-Fi autónomas y rápidas
  • Aprovisionamiento Wi-Fi flexible con tecnología SmartConfig TM , modo AP y opciones WPS2
  • Soporte de API RESTful utilizando el servidor HTTP de Internet



Rango de operación:


  • Rango de tensión de alimentación 2,7 V ~ 3,6 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C
  • Frecuencia : 2412 MHz ~ 2472 MHz


Periféricos ricos:


  • McASP admite dos canales I²S
  • SD _
  • S PI
  • ARTE U
  • I²C
  • PWM
  • CAD
  • Interfaz de cámara síncrona



Certificado :


  • F CC
  • R oHS


Módulos Wi-Fi serie TI CC32xx
Número de pieza RF-WM-3235B1S RF-WM-3235A1S RF-WM-3235B1 RF-WM-3235A1 RF-WM-3220B1 RF-WM-3200B3 RF-WM-3200B1
Foto
CI CC3235S CC3235S CC3235SF CC3235SF CC3220SF CC3200 CC3200
Centro ARM® Cortex®-M4 de 80MHz ARM® Cortex®-M4 de 80MHz ARM® Cortex®-M4 de 80MHz ARM® Cortex®-M4 de 80MHz ARM® Cortex®-M4 de 80MHz ARM® Cortex®-M4 de 80MHz ARM® Cortex®-M4 de 80MHz
Antena Almohadilla PCB/almohadilla Almohadilla PCB/almohadilla Chip/IPEX/Almohadilla Almohadilla Chip/IPEX/Almohadilla
RAM 256KB 256KB 256KB 256KB 256KB 256KB 256KB
Destello 4 MB (módulo integrado) 4 MB (módulo integrado) 1 MB (IC integrado) 4 MB (módulo integrado) 1 MB (IC integrado) 4 MB (módulo integrado) 1 MB (IC integrado) 4 MB (módulo integrado) 1 MB (módulo integrado) 1 MB (módulo integrado)
Protocolos 802.11a/b/g/n: 2,4 GHz y 5 GHz 802.11a/b/g/n: 2,4 GHz y 5 GHz 802.11a/b/g/n: 2,4 GHz y 5 GHz 802.11a/b/g/n: 2,4 GHz y 5 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz
Fuente de alimentación 2,7 V ~ 3,6 V, recomendado a 3,3 V 2,7 V ~ 3,6 V, recomendado a 3,3 V 2,7 V ~ 3,6 V, recomendado a 3,3 V 2,7 V ~ 3,6 V, recomendado a 3,3 V 2,7 V ~ 3,6 V, recomendado a 3,3 V 2,7 V ~ 3,6 V, recomendado a 3,3 V 2,7 V ~ 3,6 V, recomendado a 3,3 V
Frecuencia Apagado: 1 µA Hibernación: 4,5 µA Suspensión profunda de bajo consumo (LPDS): 120 µA Inactivo conectado (MCU en LPDS): 710 µA Tráfico RX (MCU activo): 59 mA Tráfico TX (MCU activo): 223 mA Apagado: 1 µA Hibernación: 4,5 µA Suspensión profunda de bajo consumo (LPDS): 120 µA Inactivo conectado (MCU en LPDS): 710 µA Tráfico RX (MCU activo): 59 mA Tráfico TX (MCU activo): 223 mA Apagado: 1 µA Hibernación: 4,5 µA Suspensión profunda de bajo consumo (LPDS): 120 µA Inactivo conectado (MCU en LPDS): 710 µA Tráfico RX (MCU activo): 59 mA Tráfico TX (MCU activo): 223 mA Apagado: 1 µA Hibernación: 4,5 µA Suspensión profunda de bajo consumo (LPDS): 120 µA Inactivo conectado (MCU en LPDS): 710 µA Tráfico RX (MCU activo): 59 mA Tráfico TX (MCU activo): 223 mA Apagado: 1 µA Hibernación: 4,5 µA Suspensión profunda de bajo consumo (LPDS): 135 µA Inactivo conectado (MCU en LPDS): 710 µA Tráfico RX (MCU activo): 59 mA Tráfico TX (MCU activo): 223 mA Hibernación: 4,0 µA Suspensión profunda de bajo consumo (LPDS): 250 µA Inactivo conectado (MCU en LPDS): 825 µA Tráfico RX (MCU activo): 59 mA Tráfico TX (MCU activo): 229 mA Hibernación: 4,0 µA Suspensión profunda de bajo consumo (LPDS): 250 µA Inactivo conectado (MCU en LPDS): 825 µA Tráfico RX (MCU activo): 59 mA Tráfico TX (MCU activo): 229 mA
Máx. Poder TX +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18,0 dBm a 2,4 GHz (1 DSSS) +18,1 dBm a 5 GHz (6 OFDM) +18 dBm a 1 DSSS +14,5 dBm a 54 OFDM +18 dBm a 1 DSSS +14,5 dBm a 54 OFDM +18 dBm a 1 DSSS +14,5 dBm a 54 OFDM
Sensibilidad de recepción -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 2,4 GHz (1 DSSS) -92 dBm a 5 GHz (6 OFDM) -96 dBm a 1 DSSS -74,0 dBm a 54 OFDM -96 dBm a 1 DSSS -74,0 dBm a 54 OFDM -96 dBm a 1 DSSS -74,0 dBm a 54 OFDM
Seguridad WEP, WPA™/WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, motor criptográfico: (AES, DES, SHA/MD5, CRC) WEP, WPA™/WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, motor criptográfico: (AES, DES, SHA/MD5, CRC) WEP, WPA™/WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, motor criptográfico: (AES, DES, SHA/MD5, CRC) WEP, WPA™/WPA2™ PSK, WPA2 Enterprise, WPA3™ Personal, motor criptográfico: (AES, DES, SHA/MD5, CRC) Seguridad personal y empresarial WPA2: WEP, WPA™/WPA2™ PSK, WPA2 Enterprise (802.1x), Crypto Engine: AES, DES, 3DES, SHA2, MD5, CRC y Checksum; Sockets seguros (SSLv3, TLS1.0, TLS1.1, TLS1.2) Crypto Engine: AES, DES y 3DES, SHA2 y MD5, CRC y Checksum Crypto Engine: AES, DES y 3DES, SHA2 y MD5, CRC y Checksum
Periférico PWM, UART, I2S, I2C, SPI, SD, ADC, interfaz paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interfaz paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interfaz paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interfaz paralela de 8 bits PWM, UART, I2S, I2C, SPI, SD, ADC, interfaz paralela de 8 bits PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, interfaz de cámara paralela de 8 bits PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, interfaz de cámara paralela de 8 bits
GPIO 27 27 27 27 27 27 27
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃ -55 ℃ ~ +125 ℃
Rango de transmisión 200 m (antena PCB externa) 150 metros 200 m (antena PCB externa) 150 metros 100 m (antena de chip) 200 m (antena PCB externa) 100 m (antena de chip)
Dimensión (mm) 20,5 x 17,5 x 1,7 25,0 x 20,5 x 2,3 20,5 x 17,5 x 1,7 25x20,5x2,3 31,0 x 20,0 x 2,3 20,5 x 17,5 x 2,3 31,0 x 20,0 x 2,3
Paquete LGA LGA LGA LGA Medio orificio con paso de 1,27 mm LGA Medio orificio con paso de 1,27 mm
Funciones Wi-Fi de doble frecuencia, 5G de bajo consumo, Compatible con TI CC3232MODS Wi-Fi de doble frecuencia, 5G de bajo consumo, Compatible con TI CC3232MODAS Wi-Fi de doble frecuencia, 5G de bajo consumo, Compatible con TI CC3232MODSF Wi-Fi de doble frecuencia, 5G de bajo consumo, Compatible con TI CC3232MODASF Múltiples modos de salida de antena Menor consumo de energía, Compatible con TI CC3200MOD Menor consumo de energía, admite comandos AT
