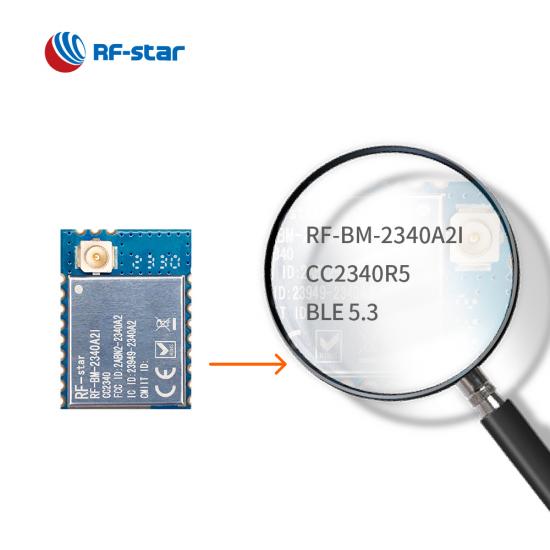

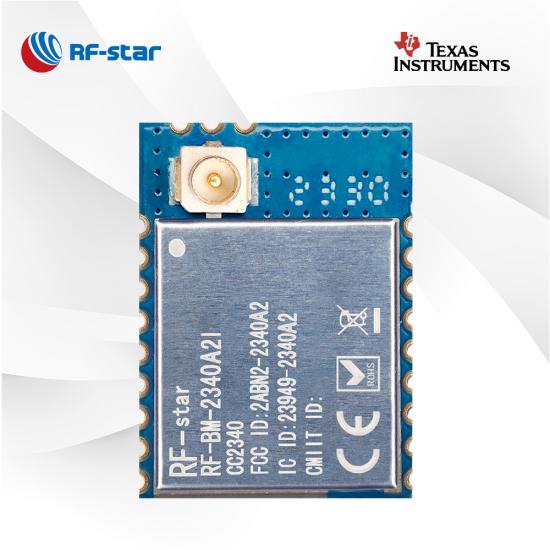

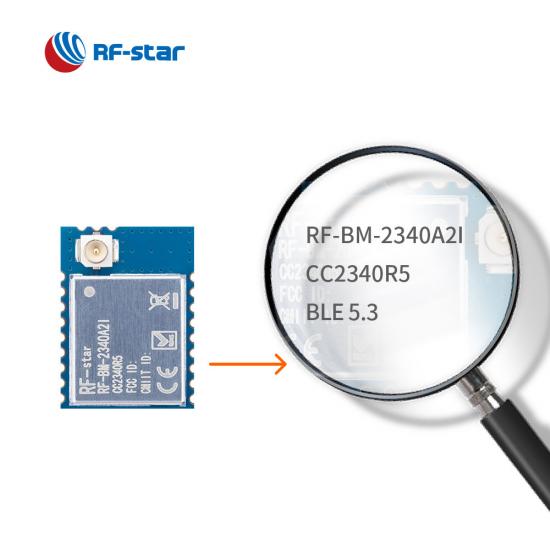

Módulo compacto multiprotocolo CC2340R5 RF-BM-2340A2I con IPEX

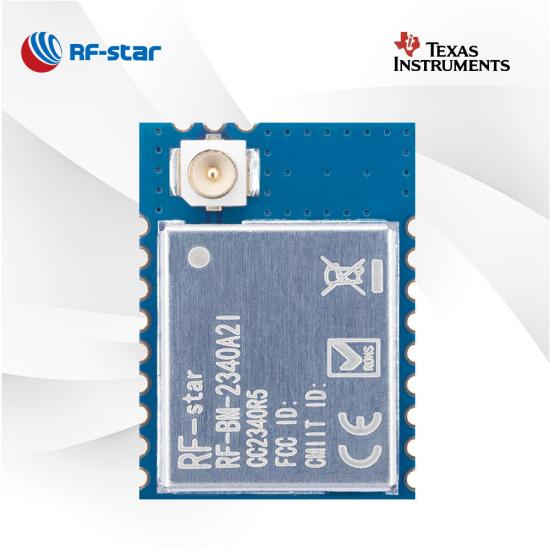

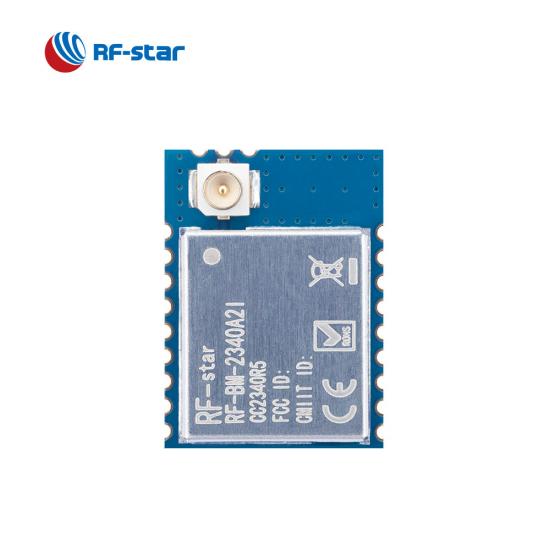

  • BLE CC2340R5 ZigBee module RF-BM-2340A2I with IPEX connector
  • BLE CC2340R5 ZigBee module RF-BM-2340A2I with IPEX connector
  • BLE CC2340R5 ZigBee module RF-BM-2340A2I with IPEX connector
  • BLE CC2340R5 ZigBee module RF-BM-2340A2I with IPEX connector

Módulo compacto multiprotocolo CC2340R5 RF-BM-2340A2I con IPEX

El módulo multiprotocolo RF-BM-2340A2I integrado con CC2340R5 4*4 IC es una versión de conector IPEX de alto rendimiento del RF-BM-2340A2, que cuenta con una antena externa factible y unas dimensiones pequeñas para cumplir con los requisitos de tamaño compacto y rango de transmisión de su proyecto. Desplácese hacia abajo o envíe un correo electrónico de consulta para obtener más información sobre el módulo CC2340R5.

  • P/N:

    RF-BM-2340A2I

  • SoC:

    CC2340R5

  • Procesador:

    48 MHz ARM® Cortex®-M0+

  • Protocolos:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz

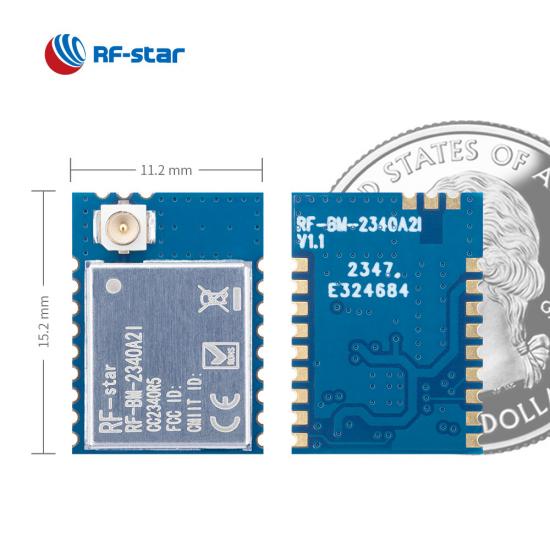

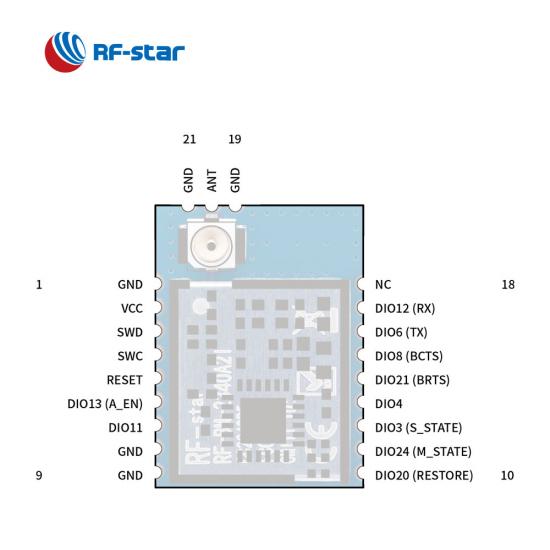

  • Paquete (mm):

    15.2 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin

  • Características:

    Direction finding AoA/AoD, Bluetooth mesh (low power node), Compact dimension, IPEX connector for several external antennas

  • GPIO:

    12

  • Max. Poder TX:

    +8 dBm

  • Rango de transmisión:

    150 m @ 1M PHY (external PCB antenna), 220 m @ LE Coded PHY (external PCB antenna)
Consulta ahora

El módulo multiprotocolo RF-BM-2340A2I integrado CC2340R5 IC, que es un miembro recién nacido de la familia de módulos CC2340Rx , aparece instantáneamente en público. Al igual que RF-BM-2340A2 , RF-BM-2340A2I también es un módulo UART Bluetooth LE con 12 GPIO disponibles que admite simultáneamente ZigBee 3.0 , SimpleLinkTM TI 15.4-stack y sistema propietario. Lo más destacado es su conector IPEX para extender más antenas y su diseño de tamaño pequeño (15,2 mm x 11,2 mm x 1,7 mm). Debido a sus múltiples antenas extensas, ricas interfaces de periféricos (por ejemplo, UART, SPI, I2C, etc.) y bajo consumo de energía con una corriente de espera de menos de 710 nA, el módulo CC2340R5 le permite crear rápidamente sus productos y dispositivos IoT portátiles. .

Características del módulo multiprotocolo TI CC2340R5 RF-BM-2340A2I


Capacidad multiprotocolo

Los módulos CC2340, que admiten BLE 5.3, ZigBee, SimpleLink™ TI 15.4-stack y protocolos propietarios de 2,4 GHz, son adecuados para hogares inteligentes, sistemas de seguridad contra incendios, electrónica de consumo, etc.

Opciones de antena flexibles

Los diferentes modos de salida de RF del módulo RF-BM-2340A2I, como el pin ANT RF de medio orificio y el conector IPEX, están diseñados para aplicaciones de mayor alcance.

Recursos ricos

Al igual que los módulos CC2340R5, el RF-BM-2340A2I está integrado con una memoria flash programable en el sistema de 512 KB, suficiente ROM para el gestor de arranque y los controladores de 12 KB y una RAM del sistema (SRAM) de fuga ultrabaja de 36 KB.

RF de alto rendimiento

Su potencia de salida alcanza hasta +8 dBm con compensación de temperatura y la sensibilidad de recepción está optimizada a -96 dBm para BLE 1 Mb/s y -102 dBm para BLE Coded PHY 125 kbps.

Protocolo de puerto serie (UART)

RF-BM-2340A2I está integrado con el protocolo de transmisión transparente BLE5.0 (protocolo de puerto serie) para realizar funciones ricas con comandos AT.



- Vídeo relatado -


Recurso de referencia:

Módulos CC2340R5 Bluetooth 5.3 asequibles: ya disponibles

Intorducción del módulo BLE de potencia ultrabaja serie CC2340 RF-BM-2340B1

Comparación en módulos CC2340 Bluetooth LE

SoC inalámbrico :

  • Procesador ARM®  Cortex® - M0+ de 48 MHz

  • Potencia TX: Hasta +8 dBm
  • Sensibilidad :

    • -96 dBm a 802.15.4 (2,4 GHz)

    • -102 dBm a Bluetooth 5.0 (PHY codificado LE) (125 kbps)

  • Memoria
    • flash de 512 KB
    •  ROM de 12kB
    • RAM de 36 KB

  • Velocidad de datos

    • LE 1M FÍSICO
    • LE 2M FÍSICO
    • PHY codificado LE (largo alcance)



Protocolos:

  • Bluetooth 5.3 de bajo consumo

  • Zigbee 3.0

  • Propiedad

  • B luetooth Mesh (nodo de bajo consumo)

  • SimpleLinkTM TI 15.4-pila


Rango de operación:

  • Rango de tensión de alimentación 1,8 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C


Periféricos ricos:

  • CAD
  • UART
  • SPI
  • Yo 2C​
  • RTC
Módulos multiprotocolo TI SimpleLink serie CC2340
Número de pieza RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM- 2340A2I RF-BM-2340C2
Foto Módulo RF-BM-2340B1 CC2340R5 BLE
 Módulo RF-BM-2340B1I CC2340R5 BLE
 Módulo RF-BM-2340A2 CC2340R5 BLE
 Módulo RF-BM-2340A2I CC2340R5 BLE
 Módulo RF-BM-2340C2 CC2340R5 BLE
CI CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
Centro ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz ARM® Cortex®-M0+ de 48MHz
Antena tarjeta de circuito impreso Interfaz IPEX/medio orificio IPEX Interfaz IPEX/medio orificio Interfaz de chip/medio agujero
RAM 36 KB 36 KB 36KB 36 KB 36 KB
Destello 512KB 512KB 512KB 512KB 512KB
Protocolos BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios BLE5.3, ZigBee, SimpleLink™ TI 15.4-stack, sistemas propietarios
Fuente de alimentación 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +8 dBm +8 dBm +8 dBm +8 dBm +8 dBm
Sensibilidad de recepción

–102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps

 –102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps		 –102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps		 –102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps		 –102 dBm para PHY codificada LE de 125 kbps
-96,5 dBm para BLE 1 Mbps
GPIO 24 24 12 12 12
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 130 m @ 1M PHY 180 m @ LE PHY codificada


 150 m @ 1M PHY (antena de PCB externa) 220 m @ PHY codificada LE (antena de PCB externa)  130 m @ 1M PHY 180 m @ LE PHY codificada


150 m @ 1M PHY (antena de PCB externa) 220 m @ PHY codificada LE (antena de PCB externa) 50 m @ 1M FÍSICO

80 m @ LE codificado PHY
Dimensión (mm) 22,0 x 15,55 x 2,1 22,0 x 15,55 x 2,1 16,6 x 11,2  x 2,1 15,2 x  11,2  x 2,1 8,0 x  8,0  x 1,82
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA √ √ √ √ √
Malla Bluetooth √ √ √ √ √
De largo alcance √ √ √ √ √
Física de 2 Mbps √ √ √ √ √
AoA/AoD SDK está en planificación SDK está en planificación SDK está en planificación SDK está en planificación SDK está en planificación
Protocolo UART BLE√ BLE√ BLE√ BLE√ BLE√
Solicitud Dispositivo médico, ESL Dispositivo médico, ESL Dispositivo médico, ESL Dispositivo médico, ESL Dispositivo médico, ESL
