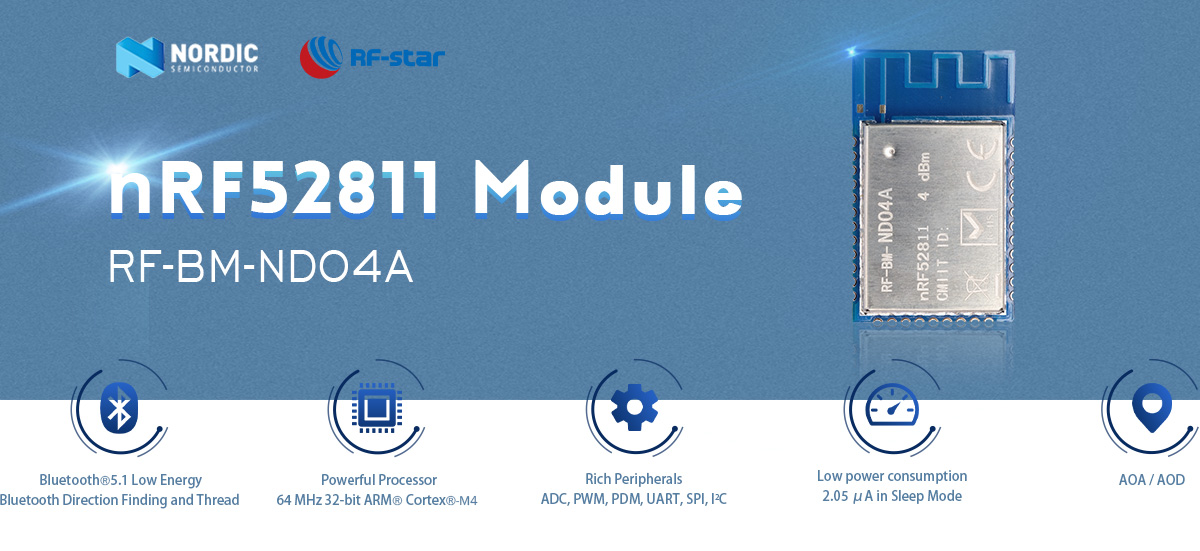

Módulo de comunicación inalámbrica multiprotocolo BLE 5.0 RF-BM-ND04A

  • Bluetooth5.1 Low Energy, Bluetooth Direction Finding and Thread module nRF52811
  • Bluetooth5.1 Low Energy, Bluetooth Direction Finding and Thread module nRF52811
  • Bluetooth5.1 Low Energy, Bluetooth Direction Finding and Thread module nRF52811
  • Bluetooth5.1 Low Energy, Bluetooth Direction Finding and Thread module nRF52811

Módulo de comunicación inalámbrica multiprotocolo BLE 5.0 RF-BM-ND04A

RF-BM-ND04A es un módulo multiprotocolo desarrollado para los requisitos de alta confiabilidad y alto rendimiento de los productos de Internet de las cosas. Este módulo es compatible con Bluetooth 5.1 de baja energía, búsqueda de dirección Bluetooth y subprocesos. Comience el desarrollo de su producto con el módulo RF-BM-ND04A nRF52811.

  • P/N:

    RF-BM-ND04A

  • Stock de mercancías:

    1000

  • SoC:

    nRF52811

  • Procesador:

    32-bit ARM® Cortex®-M4 64 MHz

  • Protocolos:

    Bluetooth 5.1 low energy, Thread

  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz

  • Paquete (mm):

    24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 33-pin

  • Características:

    Bluetooth Direction Finding

  • GPIO:

    29

  • Max. Poder TX:

    +4 dBm

  • Rango de transmisión:

    100 m
Consulta ahora

RF-BM-ND04A es un módulo RF basado en Nordic SoC nRF52811 con procesador ARM® Cortex®-M4 de 32 bits. Integra un cristal de 32.768 kHz y 32 MHz, un filtro LC, un adaptador de antena y una antena PCB F invertida de línea meandro. Es compatible con Bluetooth® 5.1 de baja energía , radiogoniometría e hilo Bluetooth y se puede preprogramar con un protocolo de interfaz de comunicación  en serie para una programación sencilla. Además, la función de búsqueda de dirección de Bluetooth permite que el módulo ingrese a las aplicaciones AoA/AoD. Incluye una gama de interfaces analógicas y digitales como ADC, PDM, PWM, UART, SPI e I2C. Presenta un bajo consumo de energía, una distancia de conexión robusta y una confiabilidad rígida.


Módulo de comunicación inalámbrica multiprotocolo BLE 5.0 RF-BM-ND04A

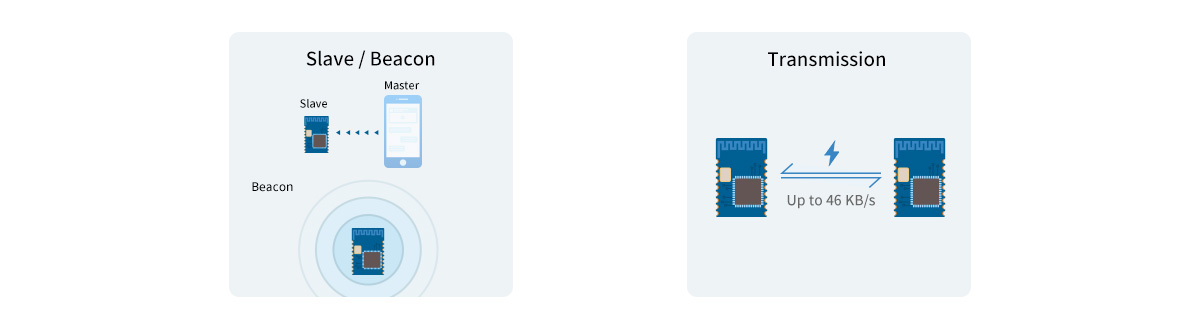

-  Protocolo de transmisión transparente  (puente) -

·  Varios roles: esclavo, faro

· Máx. Velocidad de transmisión transparente: hasta 46 kB/s

Módulo de comunicación inalámbrica multiprotocolo BLE 5.0 RF-BM-ND04A Protocolo de transmisión RF

SoC inalámbrico:


  • Procesador ARM® Cortex®-M4 de 32 bits con FPU, 64 MHz
  • Potencia TX: -20 dBm a +4 dBm
  • Sensibilidad en modo BLE: -97 dBm
  • Memoria
    • -192 KB de memoria flash
    • -24 KB de RAM


Características de radiofrecuencia:


  • Bluetooth 5.1 de baja energía: 2 Mbps, 1 Mbps, 500 kbps y 125 kbps
  • Búsqueda de dirección por Bluetooth
  • Tema: 250 kbps
  • 2,4 GHz Propietario: 2 Mbps, 1 Mbps


Consumo actual:


  • 2,05 μA en modo de suspensión
  • 68,75 μA a un ciclo de transmisión de 200 ms
  • 65,08 μA a un ciclo de conexión de 50 ms

Rango de operación:


  • Rango de tensión de alimentación 1,7 V ~ 3,6 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C


Periféricos ricos:


  • ADC de 12 bits y 200 kps
  • 29 GPIO
  • PWM
  • PDM
  • Maestro/esclavo SPI
  • Maestro/esclavo I²C
  • UART (CTS/RTS)
Módulos multiprotocolos serie NORDIC nRF52
Número de pieza RF-BM-ND10 RF-BM-ND07 RF-BM-ND06 RF-BM-ND05I RF-BM-ND05 RF-BM-ND08A RF-BM-ND04A
Foto Módulo nRF52833 RF-BM-ND10 Módulo nRF52833 RF-BM-ND07 Módulo nRF52840 RF-BM-ND06 Módulo nRF52840 RF-BM-ND05I Módulo nRF52840 RF-BM-ND05 Módulo nRF52811 RF-BM-ND08A Módulo nRF52811 RF-BM-ND04A
CI nRF52833 nRF52833 nRF52840 nRF52840 nRF52840 nRF52811 nRF52811
Centro ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4F de 64 MHz ARM® Cortex®-M4 de 64MHz ARM® Cortex®-M4 de 64MHz
Antena PCB/IPEX/interfaz de medio orificio Chip/IPEX/Almohadilla tarjeta de circuito impreso Interfaz IPEX/medio orificio tarjeta de circuito impreso tarjeta de circuito impreso tarjeta de circuito impreso
RAM 128KB 128KB 256KB 256KB 256KB 24 KB 24 KB
Destello 512KB 512KB 1MB 1MB 1MB 192KB 192KB
Protocolos BLE5.3, propietario, hilo, ZigBee, ANT, NFC BLE5.3, propietario, hilo, ZigBee, ANT, NFC BLE5.3, Propietario, Thread, ZigBee, ANT, NFC, Matter BLE5.3, Propietario, Thread, ZigBee, ANT, NFC, Matter BLE5.3, Propietario, Thread, ZigBee, ANT, NFC, Matter BLE5.3, propietario, subproceso, ANT BLE5.3, propietario, subproceso, ANT
Fuente de alimentación 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V 1,7 V ~ 3,6 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +8 dBm +8 dBm +8 dBm +8 dBm +8 dBm +4dBm +4dBm
Sensibilidad de recepción -103 dBm a 125 kbps LE PHY codificado -96 dBm a 1 Mbit/s BLE -103 dBm a 125 kbps LE PHY codificado -96 dBm a 1 Mbit/s BLE -103 dBm a 125 kbps LE PHY codificado -95 dBm a 1 Mbit/s BLE -103 dBm a 125 kbps LE PHY codificado -95 dBm a 1 Mbit/s BLE -103 dBm a 125 kbps LE PHY codificado -95 dBm a 1 Mbit/s BLE -104 dBm a 125 kbps LE PHY codificado -97 dBm a 1 Mbit/s BLE -104 dBm a 125 kbps LE PHY codificado -97 dBm a 1 Mbit/s BLE
GPIO 42 42 48 29 29 dieciséis 29
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +105 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión Antena PCB 110 m @ 1M PHY 150 m @ LE CODE Antena chip 80 m @ 1M PHY 100 m @ LE CODE 110 m @ 1M PHY 150 m @ LE CÓDIGO Antena PCB externa 130 m @ 1M PHY 180 m @ LE CODE 110 m @ 1M PHY 150 m @ LE CÓDIGO 80 m @ 1M FÍSICO 110 m @ LE CÓDIGO 90 m @ 1M FÍSICO 120 m @ LE CÓDIGO
Dimensión (mm) 33,0 x 17,7 x 2,1 17,0 x 12,2 x 2,2 24,0 x 20,5 x 2,2 24,8 x 15,0 x 2,3 24,8 x 15,0 x 2,3 15,2 x 11,2 x 1,7 24,8 x 15,0 x 2,3
Paquete Medio orificio con paso de 1,27 mm Paso de 0,5 mm DFN Paso de 0,8 mm DFN Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA √ √ √ √ √ √ √
Malla Bluetooth √ √ √ √ √ × ×
De largo alcance √ √ √ √ √ √ √
Física de 2 Mbps √ √ √ √ √ √ √
AoA/AoD √ √ × × × √ √
Protocolo UART N / A N / A N / A N / A N / A Esclavo Esclavo
Funciones Todos los IO, compatibles con AoA/AoD Todos los IO, compatibles con AoA/AoD, dimensión ultrapequeña Todas las IO, tamaño compacto Factible para antena externa, puerta de enlace BLE Recursos ricos, puerta de enlace de hogar inteligente Alta compatibilidad, soporte AoA/AoD Soporte AoA/AoD, alta efectividad
