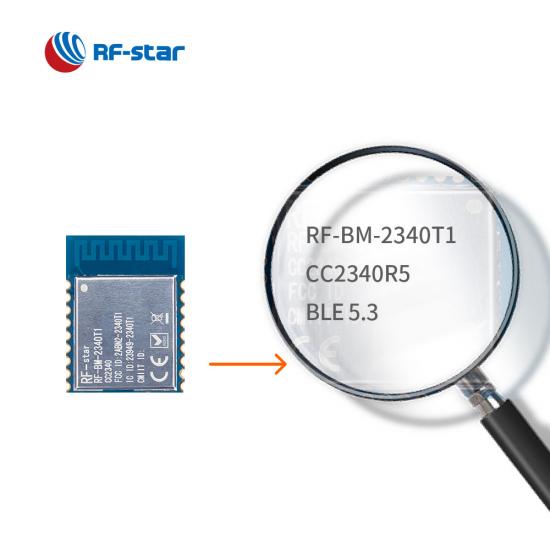

Módulo ZigBee 3.0 de bajo consumo CC2340R5 Bluetooth 5.3 fácil de usar RF-BM-2340T1

  • CC2340R5 Bluetooth 5.3 Low Energy ZigBee 3.0 Module RF-BM-2340T1
  • CC2340R5 Bluetooth 5.3 Low Energy ZigBee 3.0 Module RF-BM-2340T1
  • CC2340R5 Bluetooth 5.3 Low Energy ZigBee 3.0 Module RF-BM-2340T1
  • CC2340R5 Bluetooth 5.3 Low Energy ZigBee 3.0 Module RF-BM-2340T1

Módulo ZigBee 3.0 de bajo consumo CC2340R5 Bluetooth 5.3 fácil de usar RF-BM-2340T1

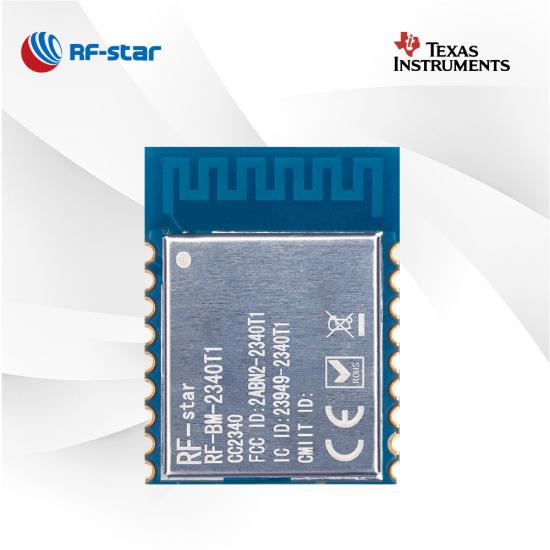

RF-BM-2340T1 es un módulo flexible Bluetooth 5.3 de bajo consumo basado en el chipset TI CC2340R5. También es compatible con Thread, ZigBee®, IEEE 802.15.4 y 2,4 GHz patentados. La radiofrecuencia de alto rendimiento, el consumo de energía ultrabajo y la rica memoria proporcionan una solución de conectividad inalámbrica perfecta para sensores inalámbricos, control de iluminación, balizas, seguimiento de activos, electrónica médica, ESL y de automóviles. Mientras tanto, el competitivo módulo de la serie CC2340 es compatible con los módulos inalámbricos convencionales.

  • P/N:

    RF-BM-2340T1

  • SoC:

    CC2340R5

  • Procesador:

    48 MHz ARM® Cortex®-M0+

  • Protocolos:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz

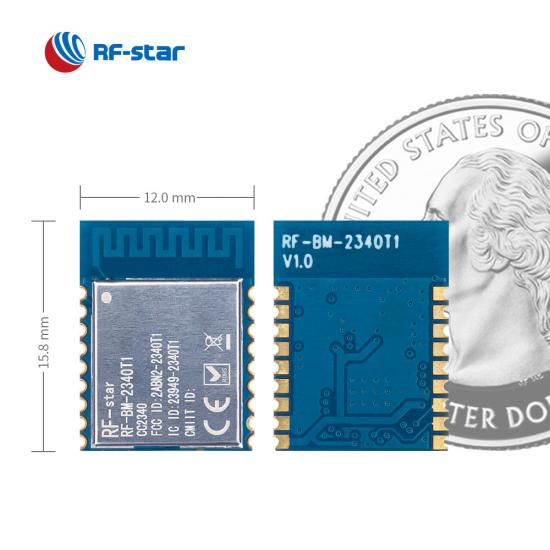

  • Paquete (mm):

    15.8 × 12.0 × 2.2, half-hole, 1.27 pitch, 18-pin

  • Características:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), OTA

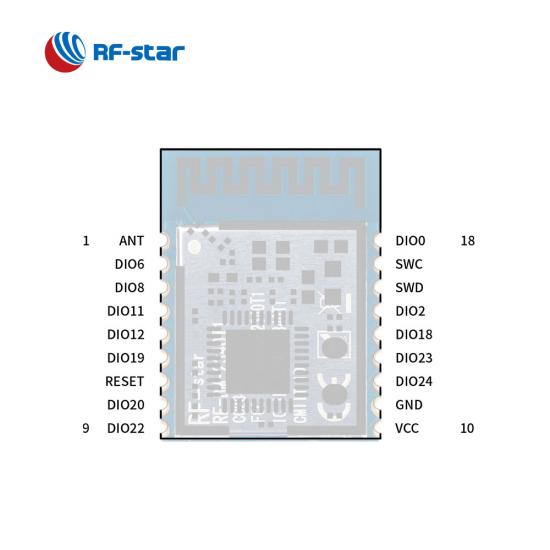

  • GPIO:

    14

  • Max. Poder TX:

    +8 dBm

  • Rango de transmisión:

    130 m @ 1M PHY, 180 m @ LE Coded PHY
Consulta ahora

RF-BM-2340T2 es un módulo RF recién nacido de la serie CC2340R5 que admite Bluetooth 5.3 de baja energía (BLE), ZigBee 3.0, SimpleLinkTM TI 15.4-stack y sistema propietario. El módulo de grado industrial integra un cristal de 48 MHz, 512 KB de Flash programable en el sistema, 12 KB de ROM para el gestor de arranque y 36 KB de SRAM de fuga ultrabaja. El procesador central ARM® Cortex®-M0+ puede permitir que aplicaciones de largo alcance y bajo consumo funcionen con una corriente extremadamente baja en modos de energía flexibles. La antena PCB y la interfaz de salida RF de medio orificio están disponibles para satisfacer diferentes necesidades. Además, el protocolo de puerto serie Bluetooth UART de RF-star le ayuda a iniciar su desarrollo rápidamente.


Más adelante, nuestros módulos CC2340 Bluetooth LE admitirán  modos de sonido de canal  posteriormente.

Módulo multiprotocolo CC2340R5 RF-BM-2340T1


Recurso de referencia:

Módulos CC2340R5 Bluetooth 5.3 asequibles: ya disponibles

Intorducción del módulo BLE de potencia ultrabaja serie CC2340 RF-BM-2340B1

Comparación en módulos CC2340 Bluetooth LE



SoC inalámbrico :

  • Procesador ARM®  Cortex® - M0+ de 48 MHz

  • Potencia TX: Hasta +8 dBm
  • Sensibilidad:

    • -96 dBm a 802.15.4 (2,4 GHz)

    • -102 dBm a Bluetooth 5.0 (PHY codificado LE) (125 kbps)

  • Memoria
    • flash de 512 KB
    • ROM de 12kB
    • RAM de 36 KB

  • Velocidad de datos

    • LE 1M FÍSICO
    • LE 2M FÍSICO
    • PHY codificado LE (largo alcance)



Protocolos:

  • Bluetooth 5.3 de bajo consumo

  • Zigbee 3.0

  • Propiedad

  • SimpleLinkTM  TI 15.4-pila


Rango de operación:

  • Rango de tensión de alimentación 1,8 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C


Periféricos ricos:

  • CAD
  • UART
  • SPI
  • Yo 2C​
  • RTC
