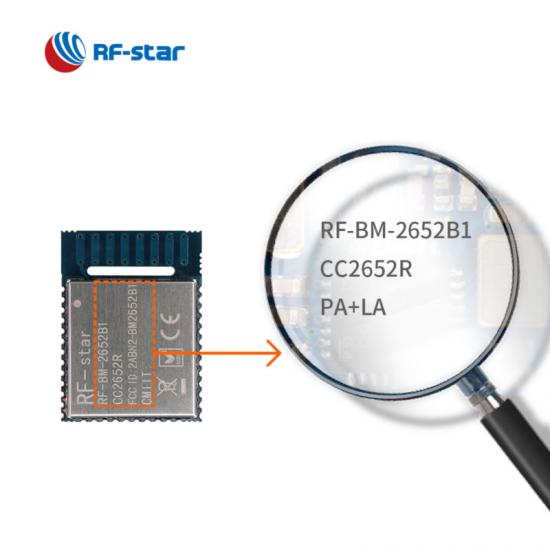

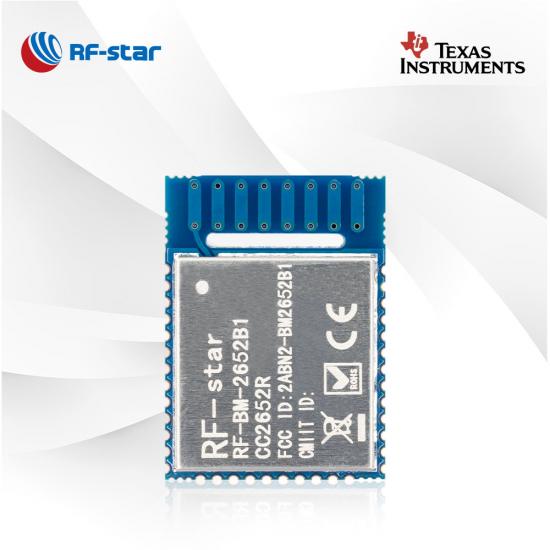

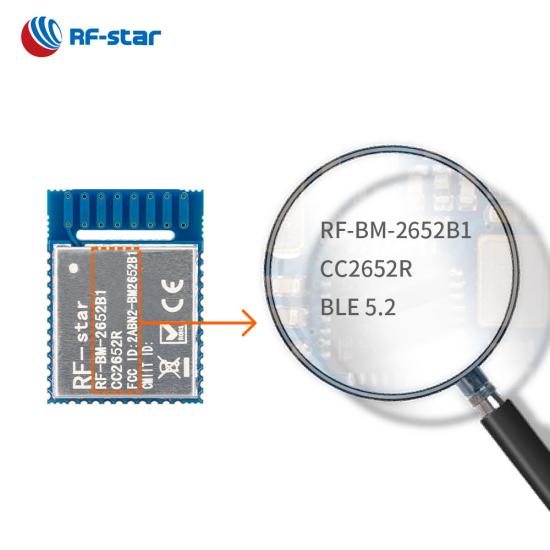

Módulo RF-BM-2652B1 de potencia ultrabaja BLE5.1 CC2652R

RF-BM-2652B1 es un módulo multiprotocolo diseñado para los requisitos de alto rendimiento de los productos IoT. Integra BLE 5.1, ZigBee, Thread IEEE 802.15.4, objetos inteligentes habilitados para IPv6 (6LoWPAN) y propietario. El módulo CC2652R es uno de los módulos Bluetooth serie optimizados para comunicación inalámbrica de baja potencia y aplicaciones de detección avanzadas.

  • P/N:

    RF-BM-2652B1
  • SoC:

    CC2652R
  • Procesador:

    48 MHz ARM® Cortex®-M4F
  • Protocolos:

    Bluetooth 5.1 Low Energy, Thread, Zigbee 3.0,  IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary
  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz

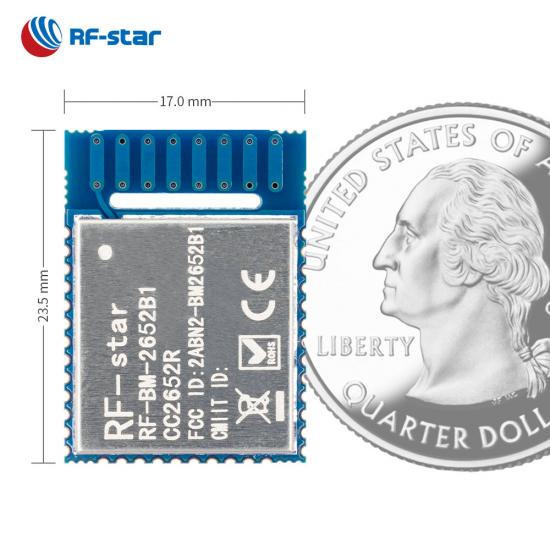

  • Paquete (mm):

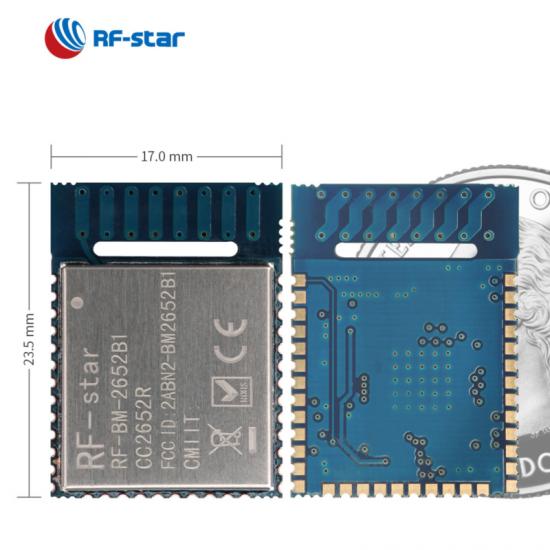

    23.5 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin
  • Características:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor
  • GPIO:

    31
  • Max. Poder TX:

    +5 dBm
  • Rango de transmisión:

    150 m (@BLE), 300 m (@ZigBee)

El módulo multiprotocolo RF-BM-2652B1 se basa en un potente procesador de 48 MHz ARM® Cortex®-M4F. El módulo CC2652R integra un cristal de 48 MHz, un cristal de 32,768 kHz, Flash de 352 kB, ROM de 256 kB, un filtro LC y una antena integrada PCB de alto rendimiento. El IC principal CC2652R permite que el módulo funcione en aplicaciones con mayor duración de la batería y requisitos de rendimiento de detección avanzados. Utilizando la plataforma SimpleLink MCU, puede desarrollar su protocolo. El módulo inalámbrico de bajo consumo admite multiprotocolo simultáneo a través de un controlador Dynamic Multiprotocol Manager (DMM), que puede lograr que los diferentes protocolos funcionen al mismo tiempo. La potente función puede convertirlo en un gran trabajo en la puerta de enlace.


Módulo multiprotocolo CC2652R RF-BM-2652B1

Potente procesador

Basado en el chip TI CC2652R, el módulo RF-BM-2652B1 está diseñado para un transceptor RF flexible de potencia ultrabaja con un potente microcontrolador ARM® Cortex®-M4F de 48 MHz.

Administrador dinámico multiprotocolo

Es un módulo RF multiprotocolo de 2,4 GHz compatible con Bluetooth 5.3 Low Energy e IEEE 802.15.4 PHY y MAC, y multiprotocolo concurrente a través de un controlador DMM.

Alta seguridad

El módulo CC2652R integra un acelerador criptográfico AES de 128 y 256 bits, un acelerador de hardware de clave pública ECC y RSA, un acelerador SHA2 (paquete completo hasta SHA-512) y un generador de números aleatorios verdaderos (TRNG) para lograr una alta seguridad.


Periféricos anchos

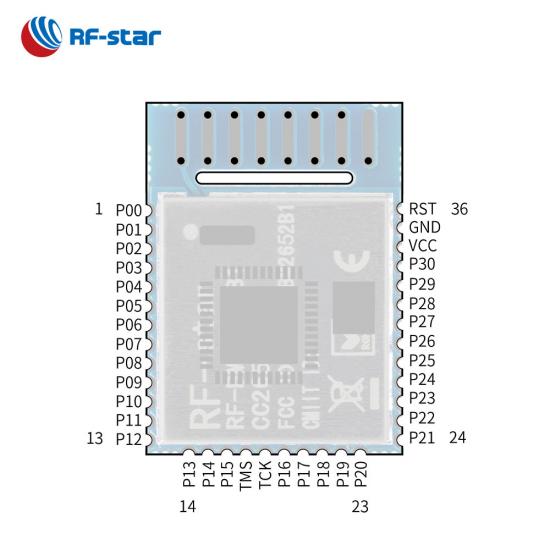

El módulo multiprotocolo RF-BM-2652B1 ofrece 31 GPIO en un paquete de medio orificio de sello y admite periféricos enriquecidos como UART, SPI, I2C, I2S, ADC, DAC, etc.


Recursos Relacionados:

Diferencia entre los módulos CC2642R y CC2652R

Característica de los módulos CC2652R

SoC inalámbrico:

  • Procesador ARM® Cortex®-M4F de 48 MHz
  • Potencia TX: Hasta +5 dBm
  • Sensibilidad:
    • -100 dBm a 802.15.4 (2,4 GHz)
    • -105 dBm a Bluetooth 5.0 (PHY codificado LE) (125 kbps)
  • Memoria:
    • flash de 352 KB
    • ROM de 256 kB
    • SRAM de 80kB
  • Velocidad de datos:
    • LE 1M FÍSICO
    • LE 2M FÍSICO
  • PHY codificado LE (largo alcance)

Características:

  • Bluetooth 5.1 de bajo consumo

  • Hilo
  • Zigbee 3.0
  • IEEE 802.15.4
  • Objetos inteligentes habilitados para IPv6 (6LoWPAN)
  • Propiedad
  • Malla Bluetooth
  • Búsqueda de dirección

Rango de operación:

  • Rango de tensión de alimentación 1,8 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C

Periféricos ricos:


  • CAD
  • CAD
  • UART
  • SPI
  • I²C
  • I²S


Módulos multiprotocolo TI SimpleLink serie CC265xR
Número de pieza RF-BM-2652RB2 RF-BM-2652B2 RF-BM-2652B1 RF-BM-2651B1
Foto CC2652RB RF-BM-2652-RB2 Módulo multiprotocolo CC2652R7 RF-BM-2652-B2 Módulo multiprotocolo CC2652R RF-BM-2652-B1 Módulo multiprotocolo CCC2651R3 RF-BM-2651B1 Módulo multiprotocolo
CI CC2652RB CC2652R7 CC2652R CC2651R3
Centro ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz
Antena Chip tarjeta de circuito impreso tarjeta de circuito impreso tarjeta de circuito impreso
RAM 88KB 152KB 88KB 40 KB
Destello 352KB 704KB 352KB 352KB
Protocolos Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, sistemas propietarios, pila SimpleLink™ TI 15.4 (2,4 GHz) ZigBee, BLE5.3, pila SimpleLink™ TI 15.4 (2,4 GHz), sistemas propietarios
Fuente de alimentación 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V 1,8 V ~ 3,8 V, recomendado a 3,3 V
Frecuencia 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Máx. Poder TX +5dBm +5dBm +5dBm +5dBm
Sensibilidad de recepción -100 dBm a 802.15.4 (2,4 GHz) -102 dBm a 125 kbps PHY codificada por BLE -99 dBm a 802.15.4 (2,4 GHz) -104 dBm a 125 kbps PHY codificada por BLE -100 dBm a 802.15.4 (2,4 GHz) -105 dBm a 125 kbps PHY codificada por BLE -100 dBm a 802.15.4 (2,4 GHz) -104 dBm a 125 kbps PHY codificada por BLE
GPIO 34 31 31 23
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 50 m @ 1M PHY 70 m @LE Codificado 200 m @ 802.15.4 110 m @ 1M PHY 165 m @LE PHY codificado 400 m @ 802.15.4 110 m @ 1M PHY 160 m @LE PHY codificado 400 m @ 802.15.4 110 m @ 1M PHY 160 m @LE PHY codificado 400 m @ 802.15.4
Dimensión (mm) 16,0 x 16,0 x 2,0 23,5 x 17,0 x 2,2 23,5 x 17,0 x 2,2 22,5 x 15,55 x 2,3
Paquete BGA de paso de 0,6 mm y 1,20 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
OTA
Malla Bluetooth
De largo alcance
Física de 2 Mbps
AoA/AoD
Protocolo UART N / A N / A N / A N / A
Solicitud Red de área doméstica Transporte industrial, atención sanitaria. Electrónica de consumo, sensores inteligentes. Control de acceso, cámara de red IP.
