Módulo RF-BM-MG24B1 BLE5.3 Matter ZigBee Thread EFR32MG24

RF-BM-MG24B1 es un módulo de conectividad inalámbrica basado en EFR32MG24. El flash abundante permite que el módulo esté en las aplicaciones Matter. También es compatible con OpenThread, ZigBee y Bluetooth Low energy. Utilice RF-BM-MG24B1 para simplificar su trabajo de diseño de RF.

  • P/N:

    RF-BM-MG24B1
  • SoC:

    EFR32MG24A410F1536IM48-B
  • Procesador:

    32-bit 76.8 MHz ARM® Cortex®-M33
  • Protocolos:

    Matter, OpenThread and ZigBee, Bluetooth 5.3 low energy, Bluetooth Mesh, 2.4 GHz proprietary, Multiprotocol
  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz
  • Paquete (mm):

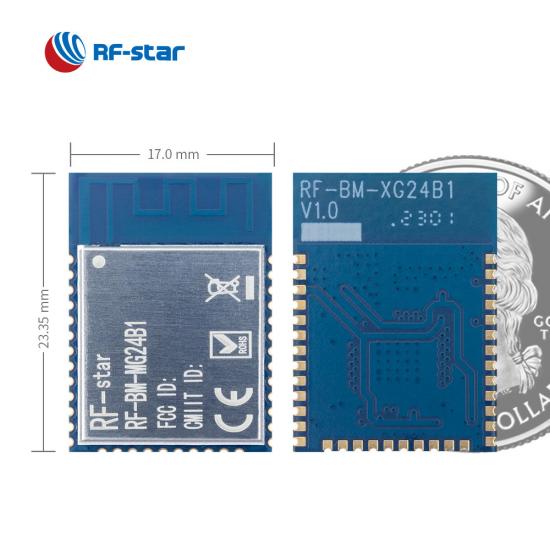

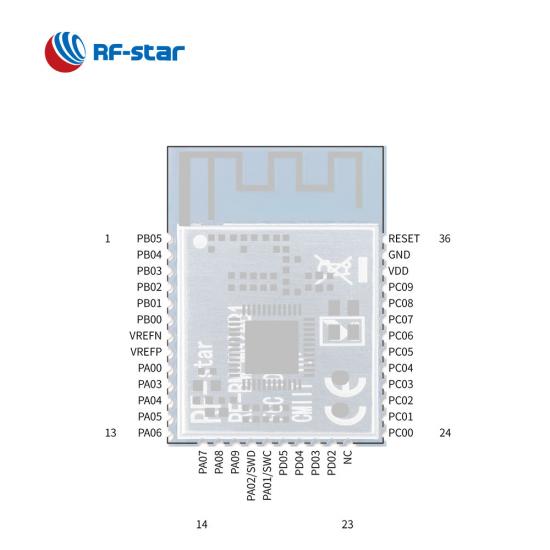

    23.35 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin
  • Características:

    Bluetooth Mesh network, Matter, High Security
  • GPIO:

    30
  • Max. Poder TX:

    10 dBm
  • Rango de transmisión:

    240 m

RF-BM-MG24B1 es un módulo inalámbrico multiprotocolo  IoTdiseñado en Silicon Labs EFR32MG24 SoC. Apunta a los mercados de hogares inteligentes, iluminación y automatización de edificios, sensores, puertas de enlace y dispositivos médicos. El módulo está integrado con dos cristales, un circuito coincidente, un código Arm Cortex-M33, 1,5 MB de Flash y 256 KB de RAM, y una antena PCB integrada de alto rendimiento. El tamaño compacto, el diseño robusto y el bajo consumo de energía lo hacen popular y estable en las aplicaciones de destino.

- Aplicaciones -

·  Iluminación inteligente

·  Edificio inteligente

· Servicios de localización

·  Mantenimiento predictivo

· Puerta de enlace y concentradores

·  Dispositivo médico portátil




SoC inalámbrico :


  • 32 bits 76,8 MHz ARM®  Cortex® -M33
  • Potencia de transmisión: +10 dBm
  • Sensibilidad:
    • -105,7 dBm de sensibilidad a 125 kbps GFSK

    • -97,6 dBm de sensibilidad a 1 Mbps GFSK

    • -94,8 dBm de sensibilidad a 2 Mbps GFSK

  • Memoria
    • Flash de 1536 KB
    • RAM de 256 kB
  • Velocidad de datos: 1 Mbps, 2 Mbps, 125 kbps



Formato de modulación compatible


  • 2(G)FSK con modelado totalmente configurable
  • OQPSK DSSS
  • (G)MSK



Soporte de protocolo


  •  Asunto _

  • hilo abierto

  • Abeja Zig


  • Bluetooth de bajo consumo (Bluetooth 5.3)
  • Malla Bluetooth
  • 2,4 GHz patentado
  • M ultiprotocolo




Consumo actual:


  • 1,3 μA en modo de suspensión profunda EM2

  • Corriente RX de 4,4 mA (1 Mbps GFSK)

  • Corriente TX de 5 mA a potencia de salida de 0 dBm

  • Corriente TX de 19,1 mA a potencia de salida de 10 dBm


Rango de operación:


  • Rango de tensión de alimentación 2,2 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C
  • Rango de temperatura de almacenamiento: -40 °C ~ +125 °C




Periféricos ricos:


  • 30 GPIO
  • Conversor analógico a digital

  • Comparador analógico

  • Convertidor digital a analógico

  • DMA

  • PRS

  • USART: UART/SPI/ISO7816/IrDA/I2S


  • EUSART: UART/SPI/DALI/IrDA

  • I2C

  • RTC

  • perro guardián

  • PWM
