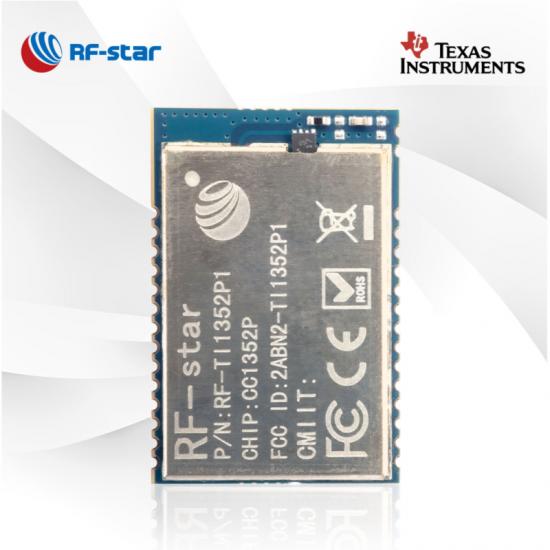

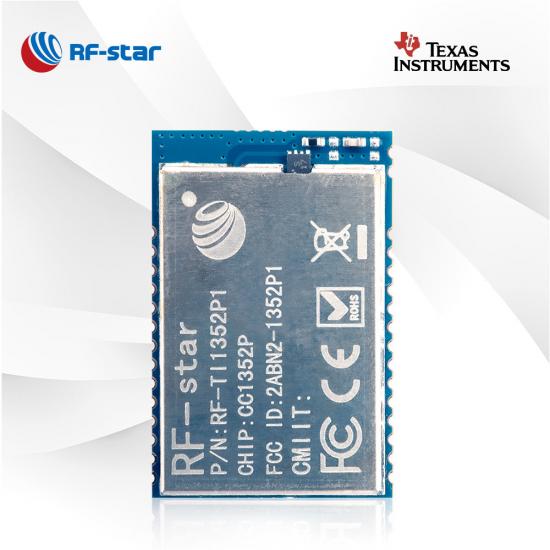

CC1352P Módulo inalámbrico multiprotocolo y multibanda Sub-1 GHz y 2,4 GHz RF-TI1352P1

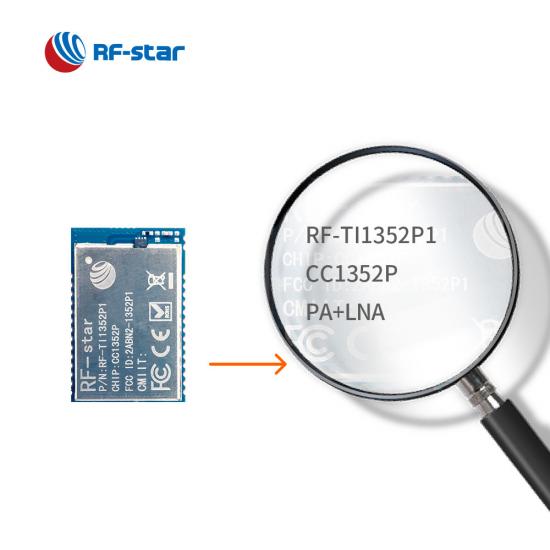

  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz
  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz
  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz
  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz
  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz

CC1352P Módulo inalámbrico multiprotocolo y multibanda Sub-1 GHz y 2,4 GHz RF-TI1352P1

RF-TI1352P1 es un módulo inalámbrico multiprotocolo y multibanda Sub-1 GHz y 2,4 GHz basado en CC1352P y diseñado para los mercados avanzados de IoT. El módulo CC1352P con amplificador de potencia admite operación multiprotocolo simultánea a través del controlador DMM. RF-TI1352P1 puede optimizar su diseño y aplicaciones.

  • P/N:

    RF-TI1352P1

  • SoC:

    CC1352P

  • Procesador:

    48 MHz ARM® Cortex®-M4F

  • Protocolos:

    IEEE 802.15.4, Wireless M-Bus (T, S, C, N mode), 6LoWPAN, Wi-SUN NWP, Proprietary 2.4 GHz, Amazon Sidewalk, Bluetooth 5.1 Low Energy, Zigbee, Thread, MIOTY Working Frequency: 800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz

  • Frecuencia de trabajo:

    800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz

  • Paquete (mm):

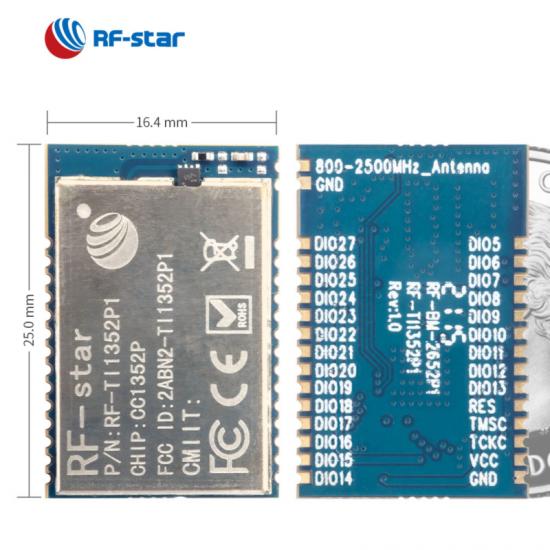

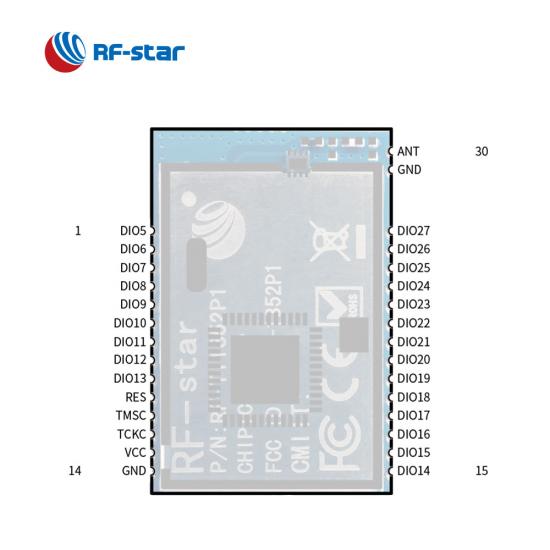

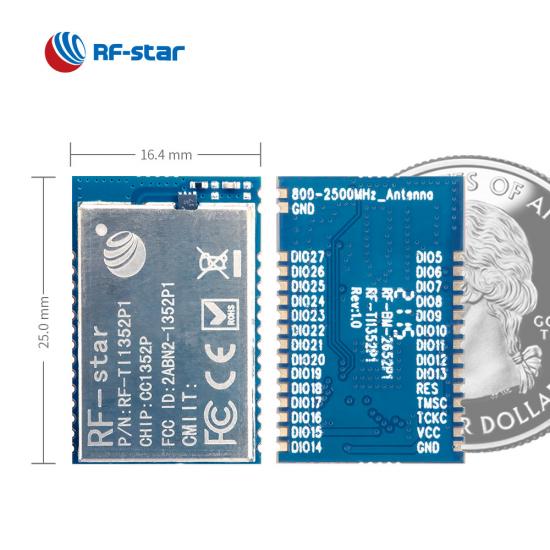

    25.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin

  • Características:

    Bluetooth mesh, Border router, Direction finding, LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), NCP, OAD, Sleepy end device, Zigbee coordinator

  • GPIO:

    23

  • Max. Poder TX:

    +20 dBm

  • Rango de transmisión:

    500 m (@BLE), 800 m (@ZigBee), 1000 m (@Sub-1 GHz)
Consulta ahora

RF-TI1352P1 es un módulo multiprotocolo y multibanda basado en TI CC1352P con un potente procesador de 48 MHz ARM® Cortex®-M4F. El módulo consta de un cristal de 48 MHz, un cristal de 32,768 kHz, Flash de 352 kB, ROM de 256 kB, un filtro LC y un conector IPEX para varias opciones de antena. La potencia máxima de TX es de hasta 20 dBm, lo que permite que el módulo alcance un rango de transmisión más largo y un mayor rendimiento de RF. Es ampliamente utilizado en ZHA ( ZigBee Home Automation ) y Zigbee2MQTT . Los múltiples protocolos y múltiples bandas son reemplazados por el controlador Dynamic Multiprotocol Manager, que logra la diversidad de aplicaciones, por ejemplo. dispositivo final somnoliento, coordinador ZigBee, sensor de humo, rastreadores inteligentes, etc.


Módulo inalámbrico TI CC1352P multiprotocolo y multibanda sub-1 GHz y 2,4 GHz con PA integrado RF-TI1352P1

Potente procesador

Basado en TI SoC CC1352P con un procesador de aplicaciones central ARM® Cortex®-M4F y un amplificador de potencia interno, el módulo Sub 1GHz y 2,4GHz es ideal para aplicaciones de largo alcance y bajo consumo.

Administrador dinámico multiprotocolo

El módulo RF multiprotocolo admite Zigbee®, Thread, Bluetooth® 5.1 Low Energy, IEEE 802.15.4g, 6LoWPAN, MIOTY®, Bluetooth mesh, Wi-SUN, sistemas propietarios y multiprotocolo concurrente a través de un controlador DMM.

Máx. Poder TX

Con un amplificador de potencia integrado, la potencia máxima de TX del módulo multibanda es de hasta 20 dBm, para ayudarle a lograr un rango de transmisión más largo y un mayor rendimiento de RF.


Alta seguridad

Ofrece identidad del dispositivo, seguridad de depuración, arranque seguro y actualización de firmware y aceleración criptográfica (RNG, AES, SHA, ECC).


Recursos Relacionados:

¿Qué es el módulo inalámbrico multibanda TI CC1352P?

Solución inalámbrica multiprotocolo de doble banda CC1352R

Sub-1GHz frente a 2,4 GHz: 7 conclusiones


SoC inalámbrico :

  • Procesador ARM®  Cortex® - M4F de 48 MHz
  • Potencia TX: Hasta +20 dBm
  • Sensibilidad :
    • -121 dBm a Sub GHz (modo de largo alcance)
    • -110 dBm a subGHz (50 kbps)
    • -105 dBm a Bluetooth 5.0 (PHY codificado LE)
  • Memoria
    • flash de 352 KB
    • ROM de 256 kB
    • SRAM de 80kB
  • Tasa de datos :
    • LE 1M FÍSICO
    • LE 2M FÍSICO
    • PHY codificado LE (largo alcance)

Características:

  • IEEE 802.15.4
  • M-Bus inalámbrico (modo T, S, C, N)
  • 6LoWPAN
  • PNT Wi-SUN
  • Propietario de 2,4 GHz
  • Acera Amazónica
  • Bluetooth 5.1 de bajo consumo
  • ZigBee
  • Hilo
  • MIOTY
  • malla bluetooth
  • Radiogoniometría NCP
  • ODA

Rango de operación:

  • Rango de tensión de alimentación 1,8 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C

Periféricos ricos:

  • CAD
  • CAD
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


Módulos Sub-1G serie TI CC131x
Número de pieza RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Foto
CI CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Centro ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz
Antena IPEX Interfaz de medio agujero IPEX Interfaz IPEX/medio orificio Interfaz IPEX/medio orificio tarjeta de circuito impreso Interfaz de medio agujero tarjeta de circuito impreso Interfaz IPEX/medio orificio Interfaz IPEX/medio orificio
RAM 152KB 88KB 88KB 88KB 88KB 28 KB 28 KB 28 KB 28 KB 28 KB
Destello 704KB 352KB 352KB 352KB 352KB 128KB 128KB 128KB 128KB 128KB
Protocolos Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas propietarios, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus inalámbrico, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas propietarios, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus inalámbrico, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas propietarios, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, M-Bus inalámbrico (modo T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemas propietarios, pila SimpleLink™ TI 15.4 ( Sub-1 GHz) IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, M-Bus inalámbrico (modo T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemas propietarios, pila SimpleLink™ TI 15.4 ( Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz)
Fuente de alimentación 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V
Frecuencia 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431MHz ~ 527MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 431MHz ~ 527MHz 779MHz ~ 930MHz
Máx. Poder TX +20dBm +20dBm +14 dBm a menos de 1 GHz +5 dBm a 2,4 GHz +13dBm +14dBm +14dBm +14dBm +14dBm +15dBm +14dBm
Sensibilidad de recepción –121 dBm @Sub-1G (modo de largo alcance) –110 dBm @ 50 Kbps Sub-1G –104 dBm @125 kbps PHY codificada LE –121 dBm @Sub-1G (modo de largo alcance) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps PHY codificada LE –121 dBm @Sub G (modo de largo alcance) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps PHY codificada LE –121 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –121 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 180 m @ 1M PHY (antena de PCB externa) 230 m @ PHY codificada LE (antena de PCB externa) 1200 m @ 802.15.4 (antena de barra de pegamento externa) 1400 m @ Sub-1G (antena de barra de pegamento externa) 180 m @ 1M PHY (antena de PCB externa) 230 m @ PHY codificada LE (antena de PCB externa) 1200 m @ 802.15.4 (antena de barra de pegamento externa) 1400 m @ Sub-1G (antena de barra de pegamento externa) 120 m @ 1M PHY (antena de PCB externa) 180 m @ PHY codificada LE (antena de PCB externa) 900 m @ 802.15.4 (antena de barra de pegamento externa) 900 m @ Sub-1G (antena de barra de pegamento externa) 1000 m (antena de barra de pegamento externa) 1000 m (antena de barra de pegamento externa) 720 metros 1000 m (antena de barra de pegamento externa) 720 metros 1000 m (antena de barra de pegamento externa) 1000 m (antena de barra de pegamento externa)
Dimensión (mm) 26,5 x 16,8 x 2,2 25,0 x 16,4 x 2,2 26,5 x 16,8 x 2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
Funciones M-Bus inalámbrico, aprovechamiento de energía Agricultura inteligente, control por sensores Red inteligente, monitoreo y control industrial. Admite DMM, rango de transmisión más largo Admite DMM, rango de transmisión más largo Antena PCB integrada Dimensión ultrapequeña, factible para antenas externas. Clavijas para fácil inserción Mayor rango de transmisión Mayor rango de transmisión
