Pequeño módulo transceptor RF CC2340 de 2,4 GHz RF-BM-2340T3 compatible con BLE 5.3

  • Bluetooth CC2340 RF Transceiver Module RF-BM-2340T3
  • Bluetooth CC2340 RF Transceiver Module RF-BM-2340T3
  • Bluetooth CC2340 RF Transceiver Module RF-BM-2340T3
  • Bluetooth CC2340 RF Transceiver Module RF-BM-2340T3

Pequeño módulo transceptor RF CC2340 de 2,4 GHz RF-BM-2340T3 compatible con BLE 5.3

RF-BM-2340T3 es un módulo transceptor inalámbrico compacto de 2,4 GHz dirigido a aplicaciones BLE5.3 y patentadas de 2,4 GHz. Como miembro de la serie CC2340R5, su potencia TX de 8 dBm, sus interfaces universales, su protocolo de clasificación en serie UART integrado y su antena PCB integrada de alto rendimiento proporcionan una conectividad Bluetooth de bajo costo pero de alta calidad para diversos escenarios.

  • P/N:

    RF-BM-2340T3

  • SoC:

    CC2340R5

  • Procesador:

    48 MHz ARM® Cortex®-M0+

  • Protocolos:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • Frecuencia de trabajo:

    2402 MHz ~ 2480 MHz

  • Paquete (mm):

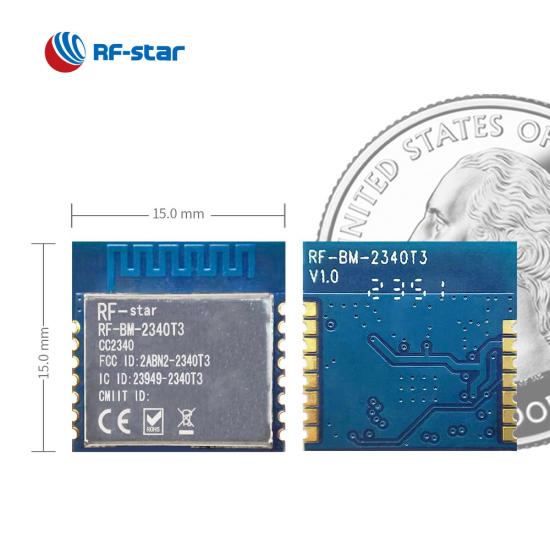

    15 × 15× 2,half-hole, 1.27 pitch, 14-pin

  • Características:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), OTA

  • GPIO:

    11

  • Max. Poder TX:

    +8 dBm

  • Rango de transmisión:

    130 m @ 1M PHY, 180 m @ LE Coded PHY
Consulta ahora

RF-BM-2340T3 es un módulo inalámbrico de 2,4 GHz basado en el chipset TI CC2340R5 que admite Bluetooth 5.3 de baja energía (BLE), ZigBee 3.0, SimpleLinkTM TI 15.4-stack y sistema propietario. El módulo transceptor Bluetooth 5.3 tiene un cristal de 48 MHz, 512 KB de Flash programable en el sistema, 12 KB de ROM para el gestor de arranque y 36 KB de SRAM de fuga ultrabaja. Su potente procesador central ARM® Cortex®-M0+ puede funcionar a una corriente extremadamente baja en modos de energía flexibles. Además, el protocolo de puerto serie UART Bluetooth integrado y el paquete compacto le ayudan a crear rápidamente un proyecto con limitaciones de espacio.


El protocolo ZigBee y el sonido de canal Bluetooth estarán disponibles en un futuro SDK. Con las próximas funciones, los módulos inalámbricos CC2340 brillan en la automatización de edificios, seguimiento de activos, dispositivos médicos y más servicios de ubicación.

Módulo multiprotocolo CC2340R5 RF-BM-2340T3

Recurso de referencia:

Módulos CC2340R5 Bluetooth 5.3 asequibles: ya disponibles

Intorducción del módulo BLE de potencia ultrabaja serie CC2340 RF-BM-2340B1

Comparación en módulos CC2340 Bluetooth LE



SoC inalámbrico :

  • Procesador ARM®  Cortex® - M0+ de 48 MHz

  • Potencia TX: Hasta +8 dBm
  • Sensibilidad:

    • -96 dBm a 802.15.4 (2,4 GHz)

    • -102 dBm a Bluetooth 5.0 (PHY codificado LE) (125 kbps)

  • Memoria
    • flash de 512 KB
    • ROM de 12kB
    • RAM de 36 KB

  • Velocidad de datos

    • LE 1M FÍSICO
    • LE 2M FÍSICO
    • PHY codificado LE (largo alcance)



Protocolos:

  • Bluetooth 5.3 de bajo consumo

  • Zigbee 3.0

  • Propiedad

  • SimpleLinkTM  TI 15.4-pila


Rango de operación:

  • Rango de tensión de alimentación 1,71 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C


Periféricos ricos:

  • CAD
  • UART
  • SPI
  • Yo 2C​
