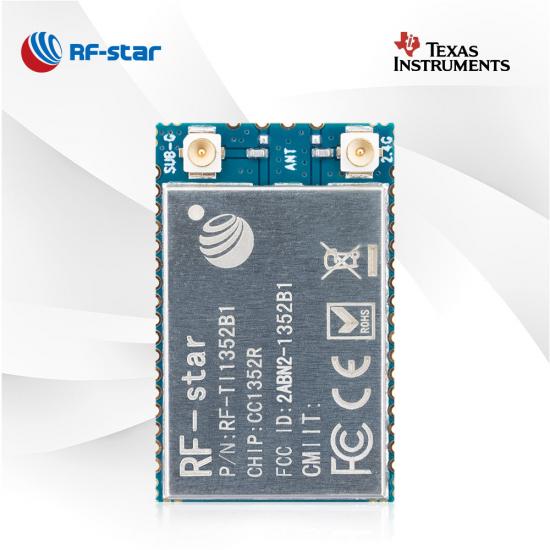

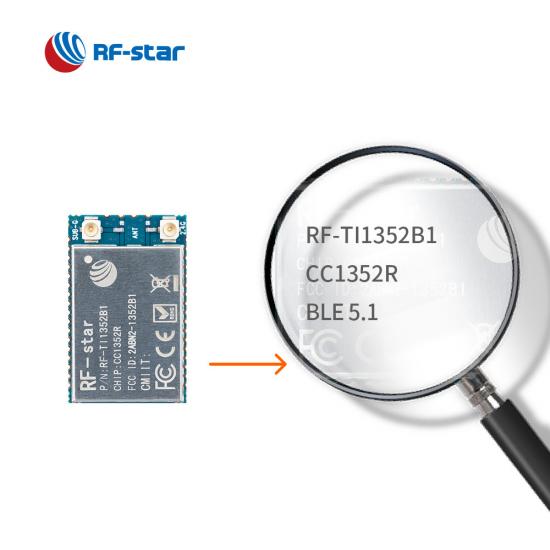

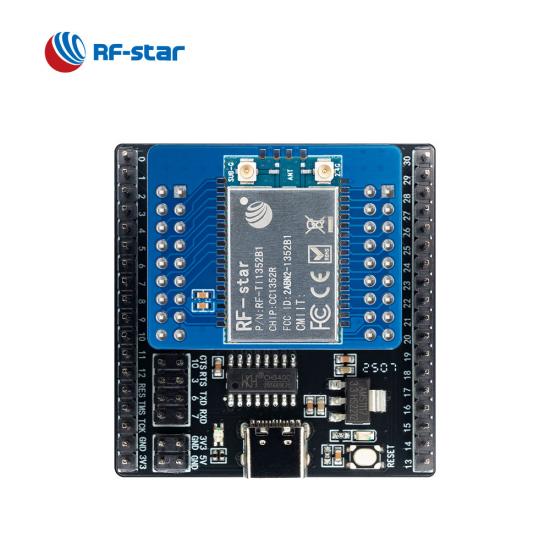

CC1352R Módulo inalámbrico multiprotocolo sub-1 GHz y 2,4 GHz RF-TI1352B1

RF-TI1352B1, basado en CC1352R, es un módulo inalámbrico multiprotocolo y multibanda Sub-1 GHz y 2,4 GHz destinado a los mercados de comunicación inalámbrica de baja potencia y detección avanzada de IoT. RF-TI1352B1 con salida de antena de dos bandas será una buena opción para simplificar su trabajo de diseño.

  • P/N:

    RF-TI1352B1
  • SoC:

    CC1352R
  • Procesador:

    48 MHz ARM® Cortex®-M4F
  • Protocolos:

    IEEE 802.15.4, Wireless M-Bus (T, S, C, N mode), 6LoWPAN, Wi-SUN NWP, Proprietary 2.4 GHz, Amazon Sidewalk, Bluetooth 5.1 Low Energy, Zigbee, Thread, MIOTY
  • Frecuencia de trabajo:

    800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz

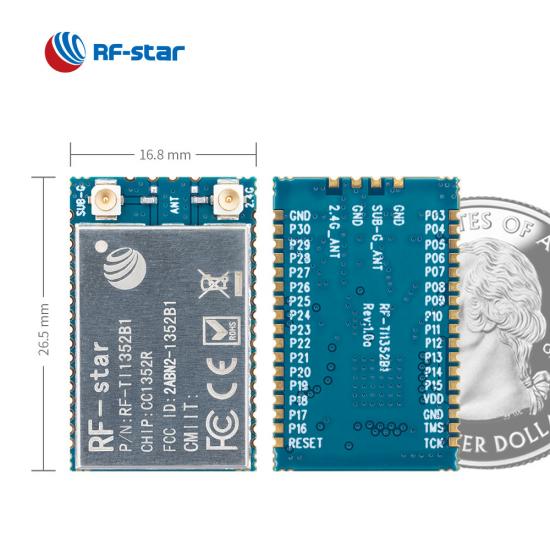

  • Paquete (mm):

    26.5 × 16.8 × 2.2, half-hole, 1.27 pitch, 38-pin
  • Características:

    Bluetooth mesh, Border router, Direction finding, LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), NCP, OAD, Sleepy end device, Zigbee coordinator, Two IPEX connectors for 2.4 GHz and Sub-1 GHz respectively

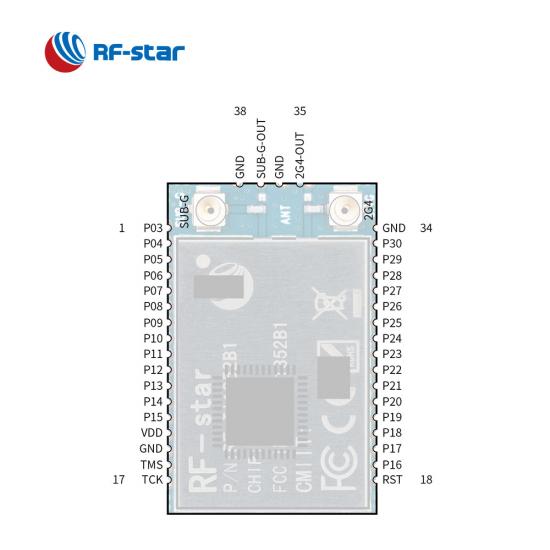

  • GPIO:

    28
  • Max. Poder TX:

    +5 dBm
  • Rango de transmisión:

    150 m (@BLE), 350 m (@ZigBee), 500 m (@Sub-1 GHz)

El módulo RF-TI1352B1 está desarrollado en base a TI CC1352R con un potente procesador de 48 MHz ARM® Cortex®-M4F. Es un módulo multiprotocolo y multibanda que admite Thread, Zigbee®, Bluetooth® 5.1 Low Energy, IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, sistemas propietarios, incluido TI 15.4-Stack (Sub- 1 GHz y 2,4 GHz). El  módulo Sub 1GHz y 2,4GHz consta de un cristal de 48 MHz, un cristal de 32,768 kHz, Flash de 352 kB, ROM de 256 kB, un filtro LC y dos conectores IPEX para 2,4 GHz y Sub-1 GHz respectivamente. El conector IPEX y la mayor potencia TX permiten que el módulo tenga una mayor posibilidad de alcanzar un rango de transmisión más largo y lograr una mejor experiencia de aplicación. Este potente módulo con controlador DMM es adecuado para una amplia gama de aplicaciones, como puntos de venta electrónicos (EPOS), automatización y control de fábricas, sistemas de seguridad contra incendios, sistemas de seguridad industrial, etc.


TI CC1352R Módulo inalámbrico multiprotocolo y multibanda Sub-1 GHz y 2,4 GHz RF-TI1352B1

Dos conectores IPEX

Dos conectores IPEX integrados en el módulo multibanda le permiten aplicarse de manera flexible y extensiva en sistemas de radio Sub 1GHz y 2,4GHz.

Largo rango de transmisión

Debido a la banda de frecuencia Sub 1GHz y 2,4 GHz, el módulo RF inalámbrico puede transmitir señales a dispositivos más lejanos y es menos susceptible a interferencias.

Administrador dinámico multiprotocolo

Es un módulo RF multiprotocolo compatible con Thread, Zigbee®, Bluetooth® 5.1 Low Energy, Wi-SUN, IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, sistemas propietarios y multiprotocolo concurrente a través de un controlador DMM.


Protocolo de puerto serie

El módulo inalámbrico CC1352R admite multiprotocolo Sub 1GHz y 2,4 GHz y se puede preprogramar con un protocolo de comunicación de interfaz serie para Thread, ZigBee, BLE5.3 y TI 15.4-Stack (Sub 1GHz).

Recursos Relacionados:

Solución inalámbrica multiprotocolo de doble banda CC1352R

Sub-1GHz frente a 2,4 GHz: 7 conclusiones

RF-star implementa la tecnología Wi-SUN


SoC inalámbrico :

  • Procesador ARM®  Cortex® - M4F de 48 MHz
  • Potencia TX: Hasta +5 dBm
  • Sensibilidad :
    • -121 dBm a Sub GHz (modo de largo alcance)
    • -110 dBm a subGHz (50 kbps)
    • -105 dBm @ Bluetooth 5.0 (PHY codificado LE)
  • Memoria
    • flash de 352 KB
    • ROM de 256 kB
    • SRAM de 80kB
  • Velocidad de datos :
    • LE 1M FÍSICO
    • LE 2M FÍSICO
    • PHY codificado LE (largo alcance)

Características:

  • IEEE 802.15.4
  • M-Bus inalámbrico (modo T, S, C, N)
  • 6LoWPAN
  • PNT Wi-SUN
  • Propietario de 2,4 GHz
  • Acera Amazónica
  • Bluetooth 5.1 de bajo consumo
  • ZigBee
  • Hilo
  • MIOTY
  • malla bluetooth
  • Radiogoniometría NCP
  • ODA


Rango de operación:

  • Rango de tensión de alimentación 1,8 V ~ 3,8 V
  • Rango de temperatura de trabajo: -40 °C ~ +85 °C


Periféricos ricos:

  • CAD
  • CAD
  • UART
  • SPI
  • I²C
  • I²S
  • RTC
Módulos Sub-1G serie TI CC131x
Número de pieza RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Foto
CI CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Centro ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M4F de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz ARM® Cortex®-M3 de 48MHz
Antena IPEX Interfaz de medio agujero IPEX Interfaz IPEX/medio orificio Interfaz IPEX/medio orificio tarjeta de circuito impreso Interfaz de medio agujero tarjeta de circuito impreso Interfaz IPEX/medio orificio Interfaz IPEX/medio orificio
RAM 152KB 88KB 88KB 88KB 88KB 28 KB 28 KB 28 KB 28 KB 28 KB
Destello 704KB 352KB 352KB 352KB 352KB 128KB 128KB 128KB 128KB 128KB
Protocolos Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Wireless M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas propietarios, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus inalámbrico, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas propietarios, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, M-Bus inalámbrico, Wi-SUN, KNX RF, Amazon Sidewalk, sistemas propietarios, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, M-Bus inalámbrico (modo T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemas propietarios, pila SimpleLink™ TI 15.4 ( Sub-1 GHz) IEEE 802.15.4g, objetos inteligentes habilitados para IPv6 (6LoWPAN), MIOTY®, M-Bus inalámbrico (modo T, S, C), Wi-SUN®, KNX RF, Amazon Sidewalk, sistemas propietarios, pila SimpleLink™ TI 15.4 ( Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz) IEEE 802.15.4g, M-Bus inalámbrico (modo T, S, C), 6LoWPAN, MIOTY, pila SimpleLink™ TI 15.4 (Sub-1 GHz)
Fuente de alimentación 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V 1,8 V ~ 3,6 V, recomendado a 3,3 V
Frecuencia 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431MHz ~ 527MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 779MHz ~ 930MHz 431MHz ~ 527MHz 779MHz ~ 930MHz
Máx. Poder TX +20dBm +20dBm +14 dBm a menos de 1 GHz +5 dBm a 2,4 GHz +13dBm +14dBm +14dBm +14dBm +14dBm +15dBm +14dBm
Sensibilidad de recepción –121 dBm @Sub-1G (modo de largo alcance) –110 dBm @ 50 Kbps Sub-1G –104 dBm @125 kbps PHY codificada LE –121 dBm @Sub-1G (modo de largo alcance) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps PHY codificada LE –121 dBm @Sub G (modo de largo alcance) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps PHY codificada LE –121 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –121 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (modo de largo alcance) –110 dBm @ Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Temperatura de trabajo -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃ -40 ℃ ~ +85 ℃
Temperatura de almacenamiento -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃ -40 ℃ ~ +125 ℃
Rango de transmisión 180 m @ 1M PHY (antena de PCB externa) 230 m @ PHY codificada LE (antena de PCB externa) 1200 m @ 802.15.4 (antena de barra de pegamento externa) 1400 m @ Sub-1G (antena de barra de pegamento externa) 180 m @ 1M PHY (antena de PCB externa) 230 m @ PHY codificada LE (antena de PCB externa) 1200 m @ 802.15.4 (antena de barra de pegamento externa) 1400 m @ Sub-1G (antena de barra de pegamento externa) 120 m @ 1M PHY (antena de PCB externa) 180 m @ PHY codificada LE (antena de PCB externa) 900 m @ 802.15.4 (antena de barra de pegamento externa) 900 m @ Sub-1G (antena de barra de pegamento externa) 1000 m (antena de barra de pegamento externa) 1000 m (antena de barra de pegamento externa) 720 metros 1000 m (antena de barra de pegamento externa) 720 metros 1000 m (antena de barra de pegamento externa) 1000 m (antena de barra de pegamento externa)
Dimensión (mm) 26,5 x 16,8 x 2,2 25,0 x 16,4 x 2,2 26,5 x 16,8 x 2,2 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0 x 18,0 x 2,3 26,0 x 18,0 x 2,3
Paquete Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm Medio orificio con paso de 1,27 mm
Funciones M-Bus inalámbrico, aprovechamiento de energía Agricultura inteligente, control por sensores Red inteligente, monitoreo y control industrial. Admite DMM, rango de transmisión más largo Admite DMM, rango de transmisión más largo Antena PCB integrada Dimensión ultrapequeña, factible para antenas externas. Clavijas para fácil inserción Mayor rango de transmisión Mayor rango de transmisión
